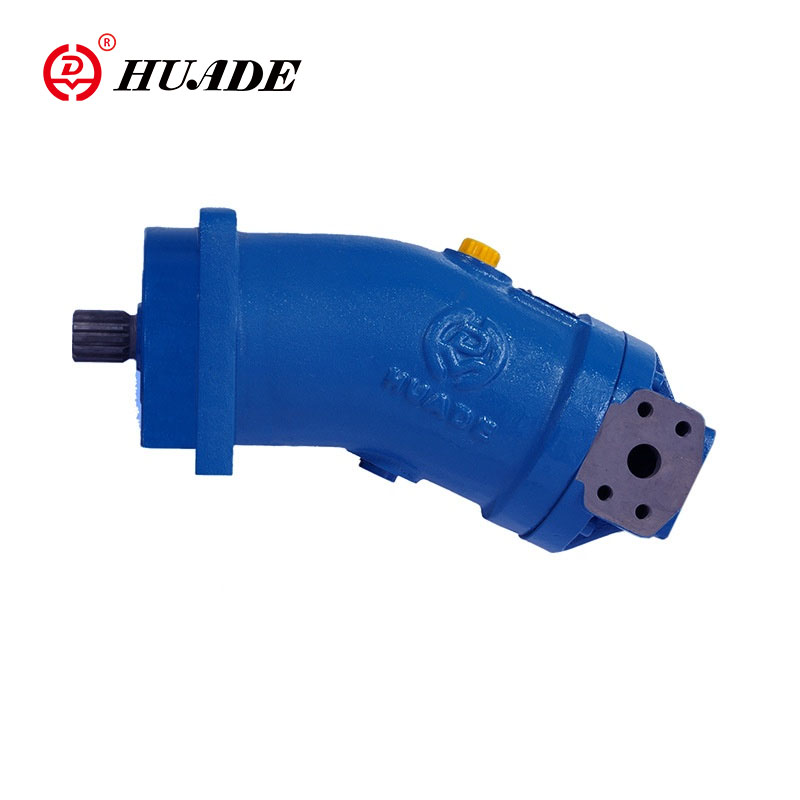

Pompe/moteur fixe à pistons axiaux A2F

Pompe/moteur fixe à pistons axiaux A2F A2F peut être utilisé comme pompe ou moteur dans les entraînements hydrostatiques, en circuit ouvert ou fermé. Il s'agit d'une unité à pistons axiaux de conception à axe courbé avec déplacement fixe. Si elle fonctionne comme une pompe, le débit de la pompe A2F est proportionnel à la vitesse d'entraînement et à la cylindrée. S'il est utilisé comme moteur, la vitesse de sortie du moteur A2F est proportionnelle au volume balayé et inversement proportionnelle au déplacement. Le couple de sortie augmente avec la chute de pression entre les côtés haute et basse pression.

Paramètre de produit de la pompe/moteur fixe à piston axial A2F

• Taille:10-500
• Pression maximale : jusqu'à 40 MPa
• Circuit : pour circuit ouvert ou fermé.
• Conception : piston conique axial, conception à axe coudé

▶Pression de fonctionnement d'entrée

◆Pompe

Pression minimale aux ports A ou B

P_abdos-------0,08MPa

En circuits fermés, la pression d'alimentation doit être comprise entre 0,2MPa et 0,6MPa, en fonction de la vitesse de la pompe et de la viscosité du fluide hydraulique.

◆Moteur

Pression au port A ou B

Pression nominale PN = 35MPa

Pression de pointe P_{maximumimumimumimum}= 40MPa

La somme des pressions aux ports A et B ne doit pas dépasser 70MPa (pression individuelle de chaque côté max. 40MPa)

▶Pression de fonctionnement de sortie

◆Pompe

Pression nominale---P_N= 35MPa

Pression de pointe-----P_{maximumimumimumimum}= 40MPa

Pression du cas

▶Pression de boîtier maximale admissible (au port T)

Pabs----0.2MPa

▶Plage de température d'huile

t_min---- -25 ℃

t_{maximumimumimumimum}--- +80 ℃

▶Plage de viscosité

V_min----(pour de courtes périodes)10mm²/s

V_{maximumimumimumimum}---(pour de courtes périodes)1000mm²/s

▶ Viscosité de fonctionnement optimale

V_opter--- 16-36mm²/s

Caractéristique du produit et application de la pompe/moteur fixe à piston axial A2F

Caractéristiques

▶Groupe rotatif haute performance avec zone de contrôle sphérique éprouvée avec les avantages : autocentrage à faible vitesse périphérique, haut rendement.

▶ Les roulements robustes ont une longue durée de vie.

▶ Arbre d'entraînement capable d'adopter une charge radiale.

▶ Bride de montage ISO, uniforme pour cylindrée fixe.

▶Pompes/moteurs et moteurs variables à partir de la taille 55.

▶ Peut être utilisé en association avec des fluides ignifuges.

▶ Faible génération de bruits.

Application

La pompe/moteur fixe à piston axial A2F est largement utilisé dans les machines d'ingénierie, les machines à charbon, les machines agricoles, les équipements métallurgiques, les machines-outils, etc.
