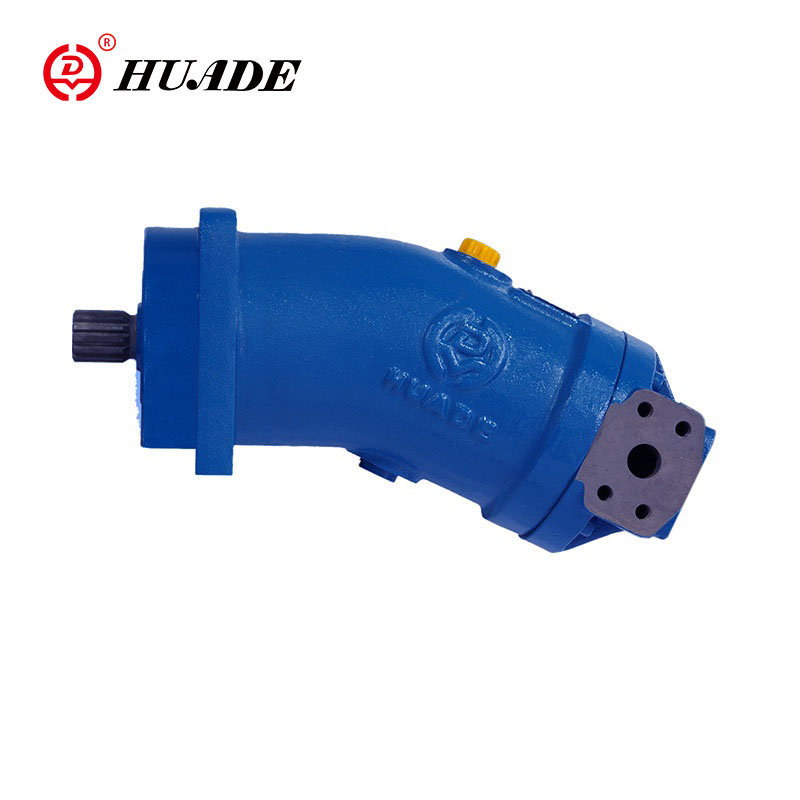

La pompe fixe A2FO de marque Huade convient aux entraînements hydrostatiques en circuit ouvert. Basé sur le concept d'économie d'énergie et de protection de l'environnement, Huade Hydraulic travaille dur pour fournir une pompe fixe à pistons axiaux verte. La pompe de la série A2FO présente des caractéristiques de petite taille, de haute efficacité et d'économie d'énergie, ce qui constitue un choix idéal pour le client.
■Joint d'arbre... Charge de pression admissible
▶La durée de vie de la garniture mécanique est influencée par la vitesse de rotation de l'unité à pistons axiaux et par la pression de vidange du carter (pression du carter).
▶La pression différentielle moyenne de 2 bars entre le boîtier et la pression ambiante ne doit pas être dépassée en permanence à température de fonctionnement normale.
▶Pour une pression différentielle plus élevée à vitesse réduite, voir schéma.
Des pics de pression momentanés (t < 0,1 s) jusqu'à 10 bar sont autorisés. La durée de vie de la garniture mécanique diminue avec l'augmentation de la fréquence des pics de pression.
▶La pression du boîtier doit être égale ou supérieure à la pression ambiante.
■Caractéristique statique
♦Tailles 10 à 200
♦Tailles 250 à 500
NOTE:Les valeurs sont valables pour une pression ambiante Pabs = 1 bar
■Plage de température
▶Le joint d'arbre FKM peut être utilisé pour des températures de vidange du carter de -25 ℃ à +115 ℃
▶Pour les cas d'application inférieurs à -25 °C, une garniture mécanique en NBR est nécessaire (plage de température admissible : -40 °C à +90 °C). Indiquer le joint d’arbre NBR en clair lors de la commande. Veuillez nous contacter.
■Direction du flux
| Sens de rotation, vu sur l'arbre d'entraînement | Direction du flux |
| dans le sens des aiguilles d'une montre (R) | S → B |
| dans le sens inverse des aiguilles d'une montre (L) | S→A |
■ Roulement longue durée
▶Tailles 250 ~ 500
▶Pour une longue durée de vie et une utilisation avec des fluides hydrauliques HF. Dimensions extérieures identiques à celles du moteur avec roulements standards. Une conversion ultérieure vers des roulements longue durée est possible.
▶Le rinçage des roulements et du carter via le port U est recommandé.
▶Débit de rinçage...recommandé
| Tailles | 250 | 355 | 500 |
| qvchasse d'eau (L/min) | 10 | 16 | 16 |
| Ports | Port pour | Diagramme |
| A,B | Port de travail |
|
| S | Orifice d'aspiration | |
| T | Orifice de vidange | |
| U (tailles 250 ~ 500) | Port de rinçage |
Tailles 5~500 Série 6 Pression nominale 400 bar Pression maximale 450 bar
Caractéristiques:
▶ Pompe fixe avec groupe rotatif à pistons axiaux coniques à axe coudé, pour entraînements hydrostatiques en circuit ouvert
▶ Pour une utilisation dans des applications mobiles et stationnaires, le débit est proportionnel à la vitesse d'entraînement et au déplacement
▶ Les roulements d'arbre de transmission sont conçus pour répondre aux exigences de durée de vie des roulements habituellement rencontrées dans ces domaines.
▶ Haute densité de puissance, petites dimensions, rendement total élevé, conception économique, piston conique monobloc avec segments de piston pour l'étanchéité
Application:
La pompe fixe à pistons axiaux A2FO convient aux machines mobiles ou aux domaines industriels.
