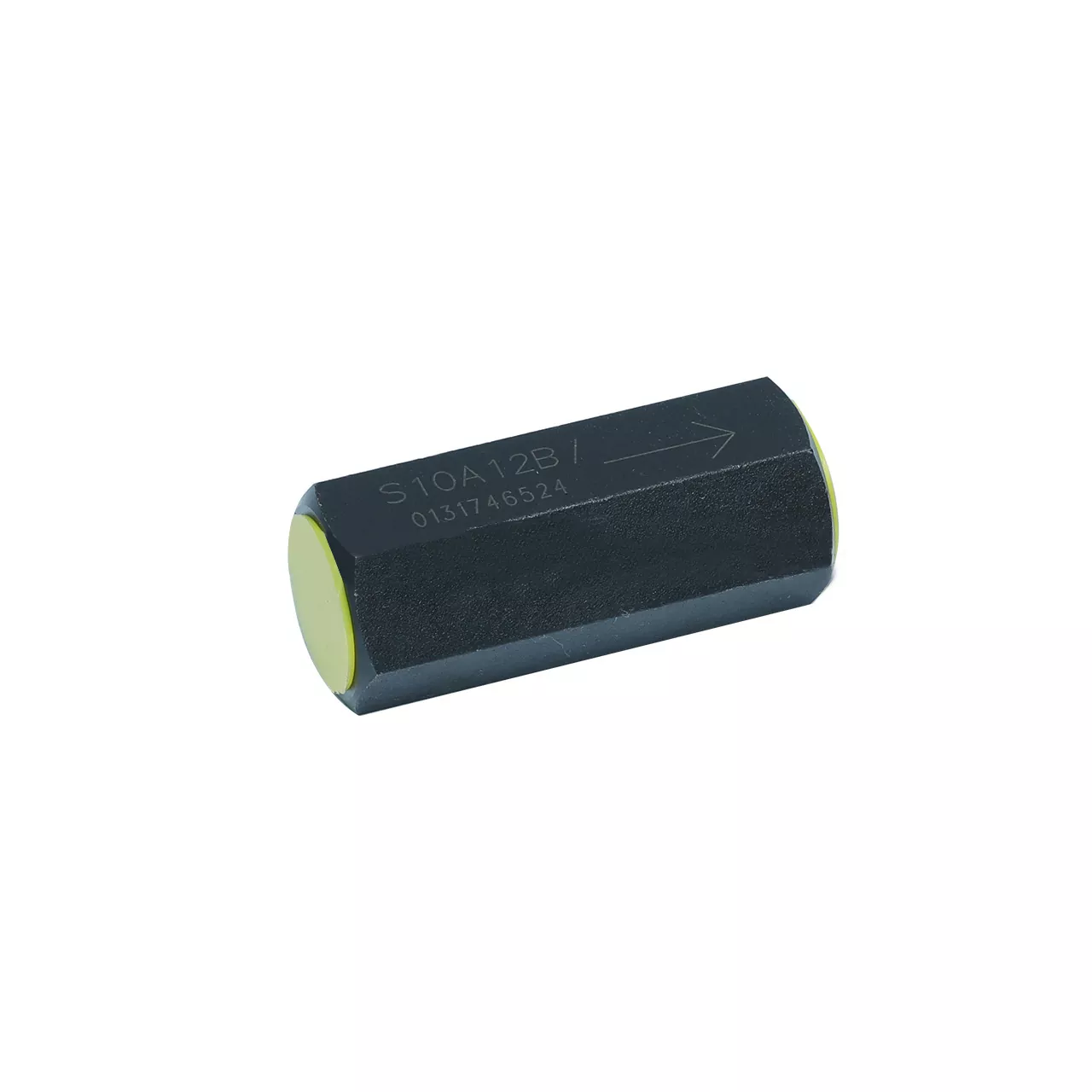

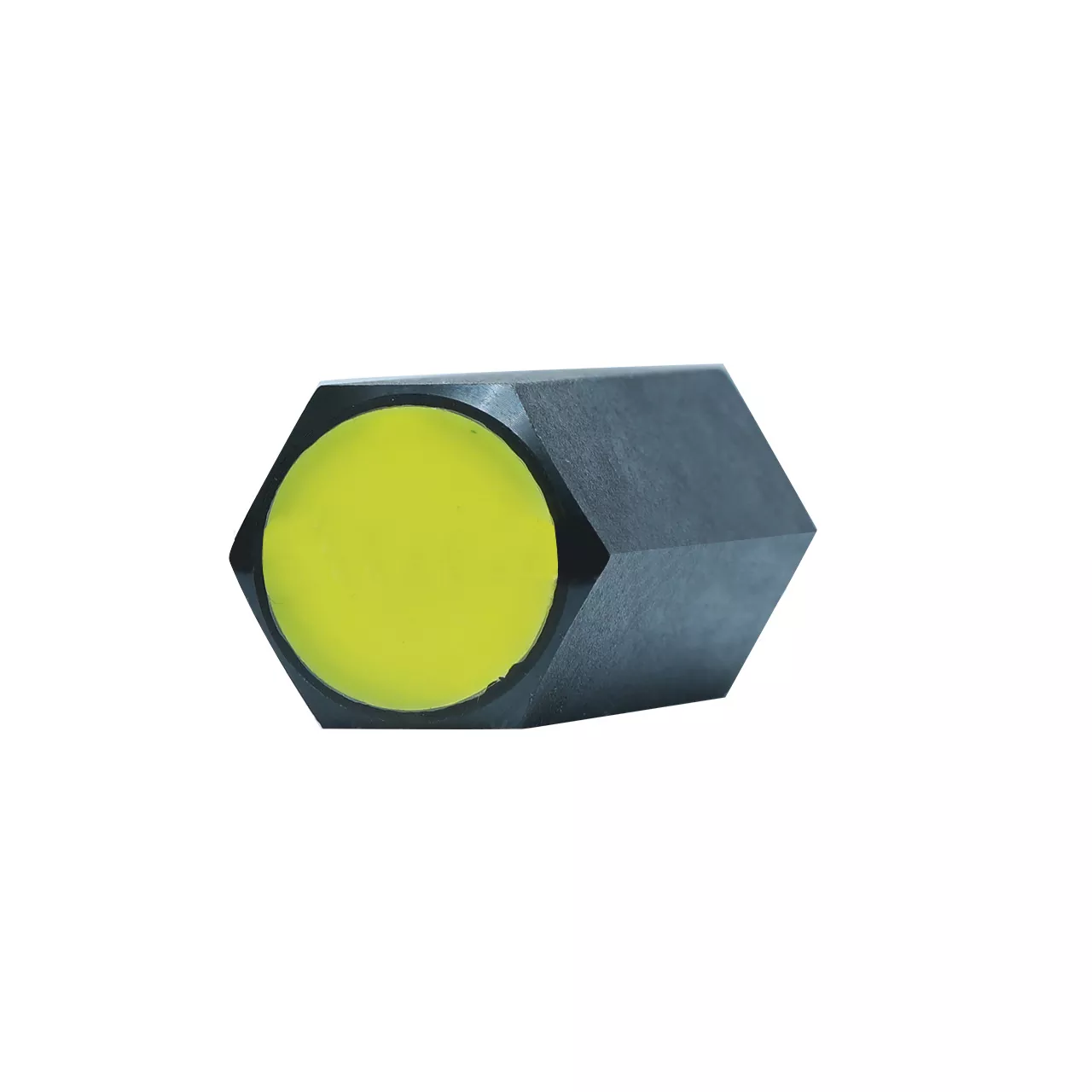

Clapet anti-retour de type S

Créée grâce à un partenariat stratégique entre les gouvernements chinois et allemand en 1979, Huade a intégré la technologie de pointe de Rexroth. Le clapet anti-retour de type S de haute qualité de marque Huade peut remplacer les produits Rexroth de la même série. Ce clapet anti-retour de type S est largement applicable à différents types de dispositifs hydrauliques. La série S...A est un clapet anti-retour de type tuyau, qui peut être utilisé dans un environnement à haute pression. L'usine a passé les normes ISO9001, ISO14001 et ISO45001. Les vannes directionnelles de marque Huade sont largement utilisées dans les machines d'ingénierie et de construction, la métallurgie, les machines-outils, la protection de l'environnement, la construction navale, l'aérospatiale, le transport ferroviaire, le pétrole et la pétrochimie, l'industrie militaire et d'autres domaines. C'est une marque fiable en Chine.

Paramètre de produit du clapet anti-retour de type S

Caractéristique du produit et application du clapet anti-retour de type S

Caractéristiques:

▶ Pour raccord fileté (fileté à visser)

▶ Blocage sans fuite dans une direction

▶ Diverses pressions de fissuration, en option

Application:

Pour les applications industrielles : Le clapet anti-retour de type S est principalement utilisé en sortie de pompe comme clapet de contre-pression et clapet de dérivation.

Détails de production du clapet anti-retour de type S

Le clapet anti-retour de type S existe en 7 tailles, de la taille 6 à la taille 30. Il a pour tâche de fermer de préférence un écoulement sans fuite dans un sens et de permettre un écoulement libre dans le sens opposé. La course du clapet, guidé sur son diamètre extérieur, est limitée par une butée mécanique. Le ressort de compression intégré soutient le mouvement de fermeture. De plus, le ressort de compression maintient le clapet en position fermée même lorsqu'il n'y a pas de débit dans la vanne.

Symbole

Diagramme structurel
