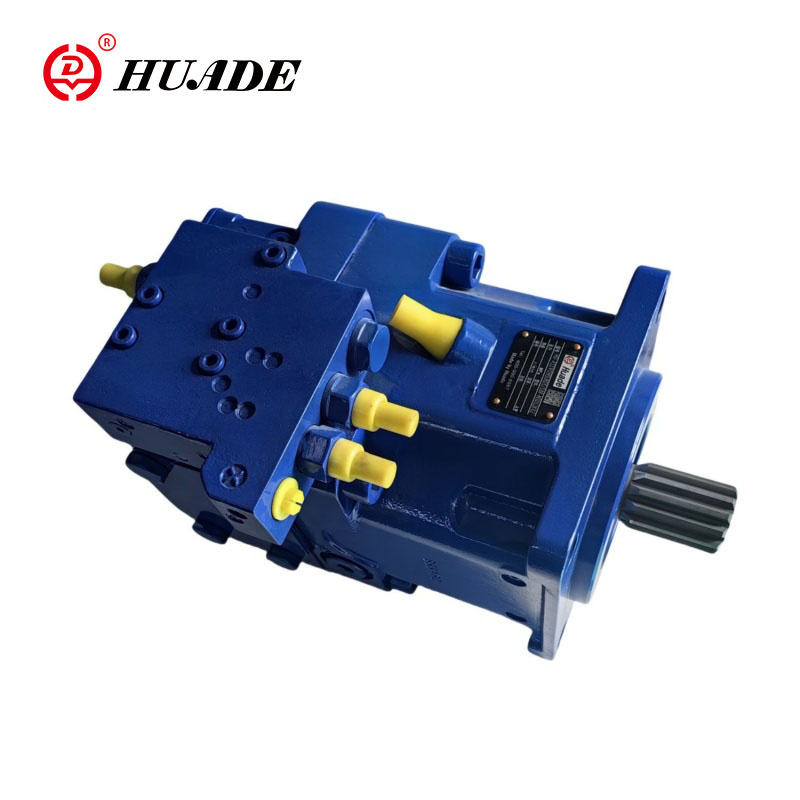

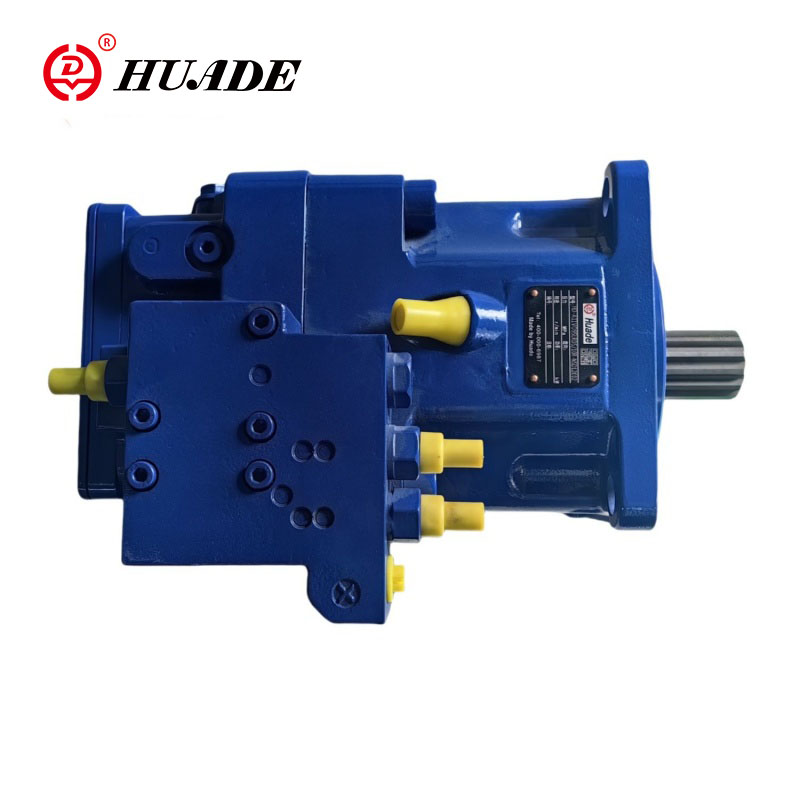

Pompe variable à pistons axiaux A11VO

La pompe variable à piston axial à plateau oscillant A11VO de marque Huade est utilisée pour la transmission hydrostatique dans les systèmes hydrauliques à circuit ouvert. Le débit de cette pompe à pistons axiaux est proportionnel à la vitesse de transmission et à la cylindrée. En ajustant l’angle du plateau oscillant, le débit peut être modifié en continu. La pompe A11VO peut égaler celle de Rexroth en termes de performances.

Paramètre de produit de la pompe variable à pistons axiaux A11VO

•Plage de pression de fonctionnement

◇ Entrée ----- Pression absolue au port S (port d'aspiration)

Version sans pompe de charge

Pabs min--------- 0,8 bar

Pabs max---------- 30 bars

Si la pression est > 5 bars, veuillez consulter Huade Hydraulic.

Version avec pompe de charge

Pabs min---------- 0,6 bar

Pabs max---------- 2 bars

◇Vitesse maximale autorisée (limite de vitesse)

Vitesse admissible en augmentant la pression d'entrée pabs au niveau de l'orifice d'aspiration S ou à Vg ≤Vg max

◇Sortie ----Pression au port A ou B

Pression nominale pN---------- 350 bar

Pression maximale Pmax ----------400 bar

Pression nominale : pression maximale de conception à laquelle la résistance à la fatigue est assurée

Pression maximale : Max. pression de service admissible à court terme (t <1 s).

◇Pression de fonctionnement minimale

Une pression de service minimale pB min est requise dans la conduite de service de la pompe en fonction de la vitesse, de l'angle de pivotement et de la cylindrée (voir schéma).

◇Pression de vidange du boîtier

La pression de vidange du boîtier aux orifices T1 et T2 peut être supérieure de 1,2 bar maximum à la pression d'entrée à l'orifice S mais pas supérieure à PL abs. maximum -------------2 bars.

Une conduite de vidange de boîtier pleine grandeur, sans restriction, directement vers le réservoir, est requise.

◇Plage de température de la bague d'étanchéité d'arbre

La bague d'étanchéité d'arbre FKM est autorisée pour des températures de vidange de carter de -25 ℃ à +115 ℃.

•Note:

Pour les applications en dessous de -25°C, une bague d'étanchéité en NBR est nécessaire (plage de température admissible : -40°C à +90°C).

Indiquer la bague d'étanchéité d'arbre NBR en texte clair dans la commande.

Caractéristique du produit et application de la pompe variable à pistons axiaux A11VO

Caractéristiques:

▶Pompe à pistons axiaux variables à plateau oscillant pour entraînements hydrostatiques dans un système hydraulique à circuit ouvert.

▶Conçu principalement pour une utilisation dans les applications mobiles.

▶La pompe fonctionne dans des conditions d'auto-amorçage, avec pressurisation du réservoir ou avec une pompe de charge intégrée en option (turbine).

▶Une gamme complète d'options de contrôle est disponible pour répondre à toutes les exigences d'application.

▶L'option de contrôle de puissance est réglable de l'extérieur, même lorsque la pompe est en marche,

▶L'entraînement traversant convient pour ajouter des pompes à engrenages et des pompes à pistons axiaux jusqu'à la même hauteur, c'est-à-dire un entraînement traversant à 100/%.

▶Le débit de sortie est proportionnel à la vitesse d'entraînement et variable en continu entre qv max et qv min = 0.

Application:

La pompe variable à pistons axiaux A11VO de Huade est largement utilisée dans les machines d'ingénierie et les équipements industriels légers, les machines de métallurgie et d'exploitation sidérurgique et minière, les navires, les équipements au sol de l'aviation civile, les machines pétrolières et pétrochimiques, les machines de construction et de marche.
