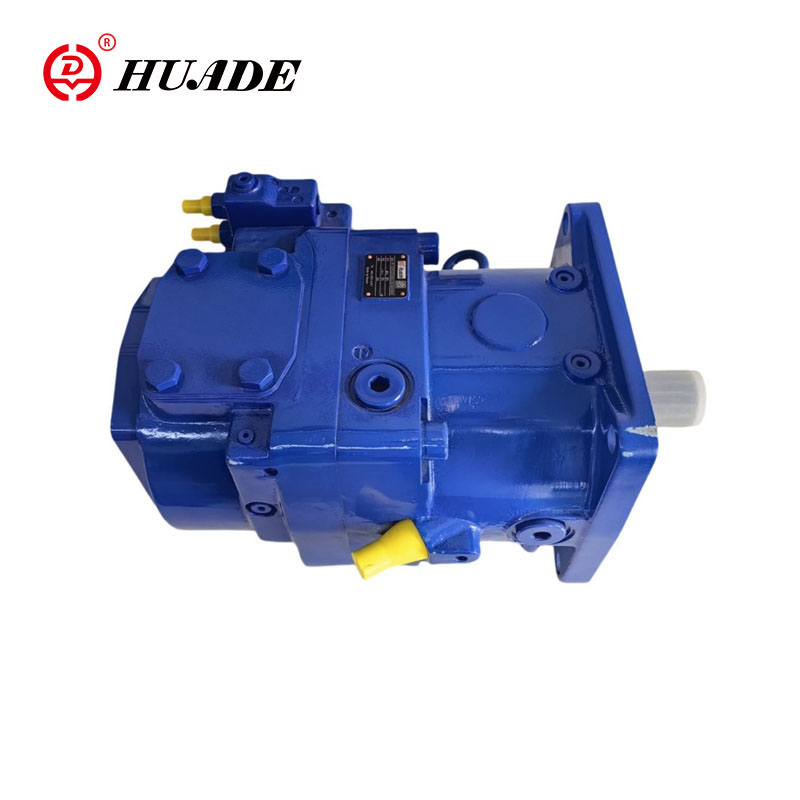

Pompe variable de piston axial a11vlo

La pompe variable au piston axial de Huade A11VLO est conçue principalement pour une utilisation dans les applications mobiles. Huade hydraulique a plus de 40 ans d'expérience dans la conception et la fabrication de composants hydrauliques. Sa pompe variable de piston axiale A11VLO est comparable à Rexroth et a des performances supérieures. Ils correspondent aux produits Rexroth en performance et sont une alternative abordable.

Paramètre de produit de la pompe variable de piston axial A11VLO

•Plage de pression de fonctionnement

▷ Entrée ----- Pression absolue au port S (port d'aspiration)

Version avec pompe de charge

Pabs mon ---------- 0,6 barre

Pabs max ---------- 2 bar

▷Vitesse maximale autorisée (limite de vitesse)

Vitesse admissible en augmentant les PAB de pression d'entrée au niveau d'aspiration S ou à VG ≤vg max

▷ OUTLET ---- Pression au port A ou B

Pression nominale PN ---------- 350 bar

PRESSION MAXIMUM PMAX ---------- 400 BAR

Pression nominale: pression maximale à laquelle est assuré la résistance à la fatigue

Pression maximale: Max. pression de fonctionnement qui est autorisée à court terme (t <1s).

▷ Pression de fonctionnement minimale

Une pression de fonctionnement minimale PB Min est requise dans la ligne de service de la pompe en fonction de la vitesse, de l'angle pivotant et du déplacement (voir schéma).

▷ Pression de drainage du boîtier

La pression de drainage du boîtier aux ports T1 et T2 peut être un maximum de 1,2 bar plus haut que la pression d'entrée au niveau du port S mais pas plus élevé que PL ABS. Max -------------- 2 bar.

Une conduite de vidange de boîtier en pleine grande taille sans restriction vers le réservoir est nécessaire.

▷ Plage de température de l'anneau de joint d'arbre

L'anneau de joint d'arbre FKM est autorisé pour les températures de vidange des boîtiers de -25 ℃ à + 115 ℃.

•Note:

Pour les applications inférieures à 25 ° C, un anneau de joint d'arbre NBR est nécessaire (plage de température autorisée: -40 ° C à + 90 ° C).

État anneau du joint d'arbre NBR dans le texte transparent dans l'ordre.

Caractéristique du produit et application de la pompe variable au piston axial A11VLO

Caractéristiques:

▶ Pompe à piston axial variable de la conception de la plaque de sauvetage pour les entraînements hydrostatiques dans un système hydraulique en circuit ouvert.

▶ La pompe fonctionne dans des conditions d'auto-emprime, avec pressurisation du réservoir ou avec une pompe de charge intégrée en option (roue).

▶ Une gamme complète d'options de contrôle est disponible correspondant à toute exigence d'application.

▶ L'option de contrôle d'alimentation est réglable en externe, même lorsque la pompe est en cours d'exécution,

▶ Le lecteur à travers convient pour ajouter des pompes à vitesses et des pompes à piston axiales jusqu'à la même chose, c'est-à-dire 100 /% via le lecteur.

▶ Le débit de sortie est proportionnel à la vitesse d'entraînement et à la variable infiniment entre QV Max et QV MIN = 0.

Application:

La pompe variable au piston axial de Huade A11VLO peut être utilisée dans les machines d'ingénierie et les équipements industriels légers, la métallurgie en fer et en acier et les machines miniers, les navires, l'équipement civil d'aviation civile, les machines de pétrole et de pétrochimie, la construction et les machines à pied.
