Ces valves sont partout autour de nous. Vous les trouverez dans les excavatrices creusant les fondations, les chariots élévateurs déplaçant les caisses dans les entrepôts et même dans les systèmes de contrôle des avions. Sans ces vannes, les machines lourdes seraient impossibles à contrôler.
Comment fonctionnent ces vannes ?
Les parties principales
Chaque distributeur hydraulique comporte trois éléments clés qui fonctionnent ensemble :
1. Corps de vanne
Le corps de la vanne est comme la maison où tout se passe. Il est généralement fabriqué à partir de matériaux solides comme l'acier ou l'aluminium. À l’intérieur, il y a des trous soigneusement percés appelés ports. Ces ports ont des noms spéciaux :
- Port P :Où entre le fluide sous pression
- Port T :Où le liquide retourne au réservoir
- Ports A et B :Où le fluide va pour déplacer les cylindres ou les moteurs
2. Élément de contrôle
C'est la partie mobile qui dirige réellement le fluide. Il en existe deux types principaux :
Bobine:Une pièce ronde et coulissante qui ressemble à un crayon avec des sections plus larges. En glissant d’avant en arrière, il ouvre et ferme différentes voies pour le fluide.
Poupée:Une pièce en forme de cône qui fonctionne comme un bouchon dans une bouteille. Il se ferme très hermétiquement lorsqu'il est fermé mais peut s'ouvrir pour laisser passer le liquide.
3. Actionneur
C'est ce qui déplace l'élément de contrôle. Les types courants incluent :
- Ressorts qui repoussent la valve dans une position sûre
- Solénoïdes (aimants électriques) qui bougent lorsqu'ils sont alimentés
- Leviers manuels pour commande manuelle
- Commandes pilotes qui utilisent la propre pression du système
Comment le fluide s'écoule
Prenons un exemple simple avec un vérin hydraulique :
Position neutre :Lorsque la valve est en position médiane, le cylindre reste en place. Selon la conception de la vanne, le fluide peut être bloqué ou autorisé à retourner dans le réservoir.
Étendre la position :La vanne relie le port de pression (P) au port A, envoyant du fluide pour étendre le cylindre. Dans le même temps, le fluide de l’autre côté du cylindre retourne par l’orifice B vers le réservoir (T).
Position de rétraction :Maintenant, la vanne commute. La pression va au port B pour rétracter le cylindre, tandis que le fluide retourne du port A au réservoir.
Types de valves de commande directionnelles hydrauliques
Par conception interne
Distributeurs à tiroir
Ce sont les types les plus courants. Le tiroir glisse à l'intérieur du corps de la vanne pour créer différents chemins d'écoulement.
Bons points :
- Peut gérer des opérations complexes avec plusieurs postes
- Faible résistance à l'écoulement du fluide
- Polyvalent et largement utilisé
Pas si bon :
- De petits espaces permettent à un peu de liquide de s'écouler à l'intérieur
- Peut rester coincé si le liquide est sale
Vannes à clapet
Ceux-ci utilisent des éléments en forme de cône ou de boule qui se scellent étroitement contre un siège.
Bons points :
- Presque aucune fuite interne
- Fonctionne bien avec du liquide sale
- Idéal pour supporter des charges lourdes
Pas si bon :
- Limité à de simples fonctions marche/arrêt
- Besoin de plus de force pour fonctionner
Par la façon dont ils sont exploités
Vannes manuelles :Actionné à la main à l'aide de leviers, de boutons ou de boutons. Simples et fiables, mais il faut que quelqu'un soit là pour les faire fonctionner.

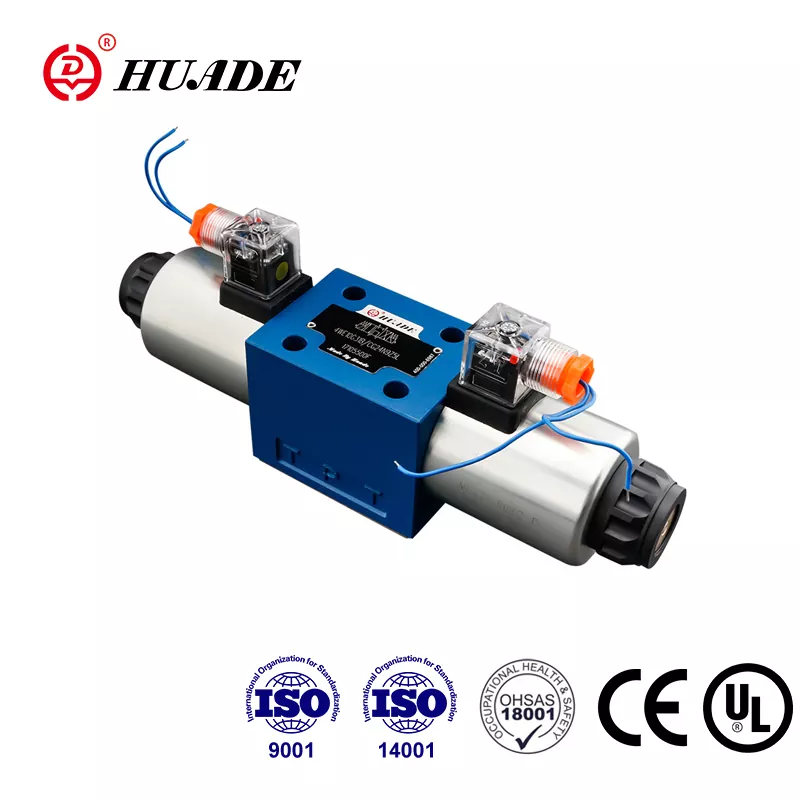

Électrovannes :Utilisez l’énergie électrique pour fonctionner. Ceux-ci sont parfaits pour les systèmes automatisés et peuvent être contrôlés par des ordinateurs.
Vannes pilotées :Utilisez la pression hydraulique du système pour déplacer la vanne principale. C'est comme utiliser une petite vanne pour contrôler une grande vanne : idéal pour les applications à haut débit.
Par précision de contrôle
Vannes marche/arrêt :Des interrupteurs simples entièrement ouverts ou entièrement fermés. Comme un interrupteur : il est allumé ou éteint.
Vannes proportionnelles :Ceux-ci peuvent s'ouvrir partiellement, comme un variateur pour les lumières. Plus vous augmentez le signal de commande, plus la vanne s'ouvre. Cela vous donne un contrôle de vitesse fluide.
Servovalves :Le type le plus précis, utilisé dans les applications nécessitant un contrôle extrêmement précis, comme les avions ou les équipements de fabrication de précision.
Caractéristiques et spécifications importantes
Fonctions du centre
Pour les distributeurs à tiroir, ce qui se passe en position neutre (centre) est très important :
Centre fermé :Tous les ports sont bloqués. Cela verrouille le cylindre en place mais fait travailler la pompe plus fort.
Centre ouvert :Le port de pression se connecte au réservoir. Cela permet d'économiser de l'énergie en laissant la pompe fonctionner sans pression, mais le cylindre pourrait dériver.
Centre tandem :Un compromis qui permet d'économiser de l'énergie tout en offrant une meilleure tenue de charge.
Chiffres de performance clés
- Pression nominale :Quelle pression la valve peut supporter en toute sécurité. Généralement mesuré en PSI ou en bar.
- Débit :Quelle quantité de liquide peut passer par minute. Généralement mesuré en gallons par minute (GPM) ou en litres par minute.
- Temps de réponse :La rapidité avec laquelle la vanne réagit à un signal de commande. Important pour les applications nécessitant des mouvements rapides.
- Chute de pression :Quelle quantité de pression est perdue lorsque le fluide s'écoule à travers la vanne. Plus bas est meilleur pour l’efficacité.
Symboles et normes des vannes
Les ingénieurs utilisent des symboles spéciaux pour représenter les vannes dans les schémas hydrauliques. Ces symboles suivent les normes internationales (ISO 1219) afin que les ingénieurs du monde entier puissent les comprendre.
Un symbole de vanne indique :
- Cases représentant chaque poste
- Flèches montrant les chemins d'écoulement
- Lignes avec des marques en T indiquant les chemins bloqués
- Lettres (P, T, A, B) marquant les ports
- Symboles pour les ressorts et les solénoïdes
Par exemple, une « vanne 4/3 » signifie 4 ports et 3 positions.
Applications courantes
Matériel de construction
Les excavatrices utilisent plusieurs valves de commande directionnelles pour faire fonctionner indépendamment la flèche, le bras, le godet et les chenilles. Les opérateurs utilisent des joysticks qui envoient des signaux aux vannes proportionnelles pour un contrôle fluide.
Fabrication
Les chaînes d'assemblage utilisent ces vannes pour contrôler les bras robotiques, les presses et les systèmes de convoyeurs. Les électrovannes répondent aux commandes de l'ordinateur pour un timing précis.
Agriculture
Les tracteurs modernes utilisent des blocs de soupapes proportionnels pour contrôler les outils tels que les charrues et les moissonneuses. Certains systèmes s'intègrent même au GPS pour un travail automatisé sur le terrain.
Aérospatial
Les avions utilisent des servovalves extrêmement fiables pour les commandes de vol. Ces vannes doivent fonctionner parfaitement même dans des conditions extrêmes.
Principaux fabricants
Bosch Rexroth :Connu pour ses vannes de haute qualité dotées de capacités électroniques et de surveillance avancées.
Parker Hannifin :Offre une large gamme allant des vannes industrielles de base aux vannes spécialisées pour équipements mobiles.
Eaton (Vickers):Célèbre pour ses vannes robustes qui durent longtemps dans des conditions difficiles.
Danfoss :Spécialisé dans l’hydraulique mobile et les systèmes économes en énergie.
HYDAC :Connu pour ses vannes à cartouche compactes et ses solutions de collecteurs personnalisées.
Installation et entretien
Choisir la bonne vanne
Tenez compte de ces facteurs :
- Exigences de pression et de débit : correspondent aux besoins de votre système
- Type de contrôle : On/off pour les tâches simples, proportionnel pour la vitesse variable
- Environnement : Choisissez des joints et revêtements adaptés à vos conditions
- Sécurité : sélectionnez les fonctions centrales qui assurent un fonctionnement sûr
Problèmes courants et solutions
La vanne ne fonctionne pas :
- Vérifier les connexions électriques des électrovannes
- Vérifier la pression hydraulique adéquate pour les vannes pilotées
- Rechercher des obstructions mécaniques
Fonctionnement lent ou irrégulier :
- Nettoyer ou remplacer le liquide hydraulique sale
- Vérifier la présence d'air dans le système
- Inspecter les composants de vanne usés
Fuites externes :
- Remplacer les joints et joints usés
- Vérifier la planéité de la surface de montage
- Vérifier le couple de serrage correct des boulons
Meilleures pratiques
Installation:
- Gardez tout propre pendant l'installation
- Utiliser des joints et des produits d'étanchéité appropriés
- Serrer les boulons aux valeurs de couple spécifiées
Opération:
- Commencez par basse pression pour vérifier le fonctionnement de base
- Surveiller la température et la pression du système
- Gardez le liquide hydraulique propre grâce à une filtration appropriée
Entretien:
- Testez régulièrement le fonctionnement de la vanne
- Changer le liquide hydraulique selon le calendrier
- Tenir des registres d'entretien détaillés
Tendances futures
L'industrie des vannes hydrauliques continue d'évoluer :
Vannes intelligentes :Les nouvelles vannes comprennent des capteurs et des composants électroniques capables de signaler leur état et leurs performances. Cela permet de prédire quand une maintenance est nécessaire.
Efficacité énergétique :Les fabricants développent des vannes qui gaspillent moins d'énergie, contribuant ainsi à réduire les coûts d'exploitation et l'impact environnemental.
Intégration:Les vannes sont de plus en plus compactes et intégrées à d'autres composants du système, réduisant ainsi les points de fuite et le temps d'installation.
Contrôle numérique :De plus en plus de vannes sont conçues pour fonctionner avec les systèmes de contrôle numérique et les réseaux Internet des objets (IoT).
Les distributeurs hydrauliques sont des composants essentiels qui rendent possibles les machines modernes. Des simples vannes marche/arrêt aux systèmes d'asservissement sophistiqués, ces dispositifs convertissent les signaux électriques ou mécaniques en puissance hydraulique contrôlée.
Comprendre le fonctionnement de ces vannes, leurs différents types et comment les sélectionner et les entretenir est crucial pour toute personne travaillant avec des systèmes hydrauliques. À mesure que la technologie progresse, ces vannes deviennent plus intelligentes, plus efficaces et mieux intégrées aux systèmes de contrôle numérique.
Que vous utilisiez de l'équipement lourd, conceviez des systèmes d'automatisation ou entreteniez des machines hydrauliques, la connaissance des valves de commande directionnelles vous aidera à travailler plus efficacement et en toute sécurité.
En choisissant la vanne adaptée à votre application et en l'entretenant correctement, vous pouvez garantir un fonctionnement fiable et une longue durée de vie. La clé est de comprendre les exigences de votre système et de les adapter à la technologie de vanne appropriée.
N'oubliez pas qu'en cas de doute, consultez des experts en systèmes hydrauliques ou des fabricants de vannes. Ils peuvent fournir des conseils spécifiques pour les besoins uniques de votre application et vous aider à garantir des performances système optimales.
