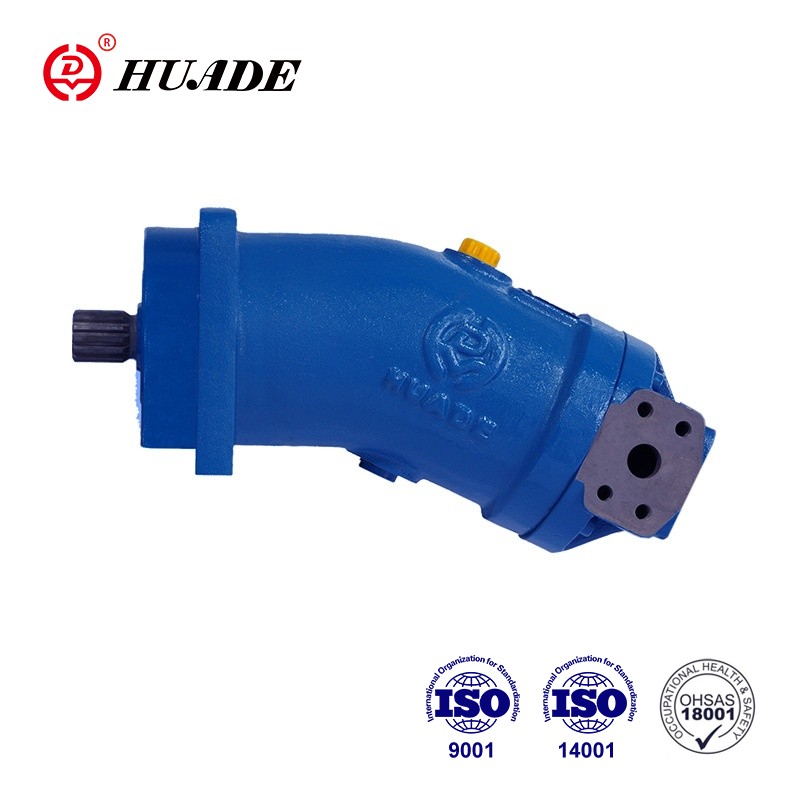

Série A2FE MOTEUR FIXE PISTON A2FE 6

Le moteur de déplacement fixe de la série A2FE 6 joue un rôle important dans les machines industrielles. En raison de sa vitesse à grande vitesse, de sa grande production de couple et de son rapport puissance / poids, ainsi que d'une efficacité globale élevée, c'est un choix idéal pour de nombreux équipements industriels. Les performances de travail supérieures et stables du moteur A2FE en font la source d'alimentation préférée dans de nombreux équipements et machines industriels.

 Paramètre de produit du moteur fixe à piston axial série 6.

■ Joint d'arbre… chargement de pression autorisé

☑La durée de vie du joint de l'arbre est influencée par la vitesse de l'unité de piston axial et la pression de drainage du boîtier (pression du boîtier).

☑La pression différentielle moyenne de 2 bar entre le boîtier et la pression ambiante peut ne pas être dépassée de manière durable à la température de fonctionnement normale.

☑ Pour une pression différentielle plus élevée à une vitesse réduite, voir le diagramme.

Les pointes de pression momentanée (t <0,1 s) allant jusqu'à 10 bar sont autorisées. La durée de vie du joint d'arbre diminue avec une augmentation de la fréquence des pointes de pression.

☑La pression de cas doit être égale ou supérieure à l'ambiance

■ Direction de l'écoulement

■ Plage de vitesse

☑ Aucune limite à la vitesse minimale nmin. Si l'uniformité de mouvement est requise, la vitesse nmin ne doit pas être inférieure à 50 tr / min. Voir le tableau des valeurs pour une vitesse maximale.

■ Rapports à longue durée

☑ tailles 250 355

☑ Pour une longue durée de vie et une utilisation avec des fluides hydrauliques HF. Dimensions externes identiques comme moteur avec des roulements standard. Une conversion ultérieure en roulements à longue durée de vie est possible.

La portefeuille et le rinçage des boîtiers via le port U sont recommandés.

■ ports

Ports	Port pour	Diagramme
A, B T	Port de travail Port de vidange

Caractéristique du produit et application du moteur fixe à piston axial Series 6

Caractéristiques:

Motor HD-A2Fe Tailles 28 ~ 355 Série 6

Pression nominale 400 bar Pression maximale 450 bar

■ Motor de plug-in fixe avec groupe rotatif à piston conique axial de l'axe plié

Conception, pour les entraînements hydrostatiques dans des circuits ouverts et fermés.

■ Intégration de grande envergure dans la boîte de vitesses mécaniques due au montage encastré

bride située au centre de l'étui (extrêmement économe en espace

construction)

■ petites dimensions, efficacité totale élevée, unité complète, prête à assembler et

testé, facile à installer, branchez simplement la boîte de vitesses mécanique, non

Spécifications de configuration à observer lors de l'installation

Application:

Le moteur à déplacement fixe à piston axial A2FE Bent-axe peut être utilisé dans les machines de construction, les stations de pompe hydraulique, les plates-formes de forage, les machines à dynamitage, l'équipement de fabrication de papier, les machines routières et autres équipements pour fournir une prise en charge électrique stable et fiable pour le fonctionnement de ces équipements.
