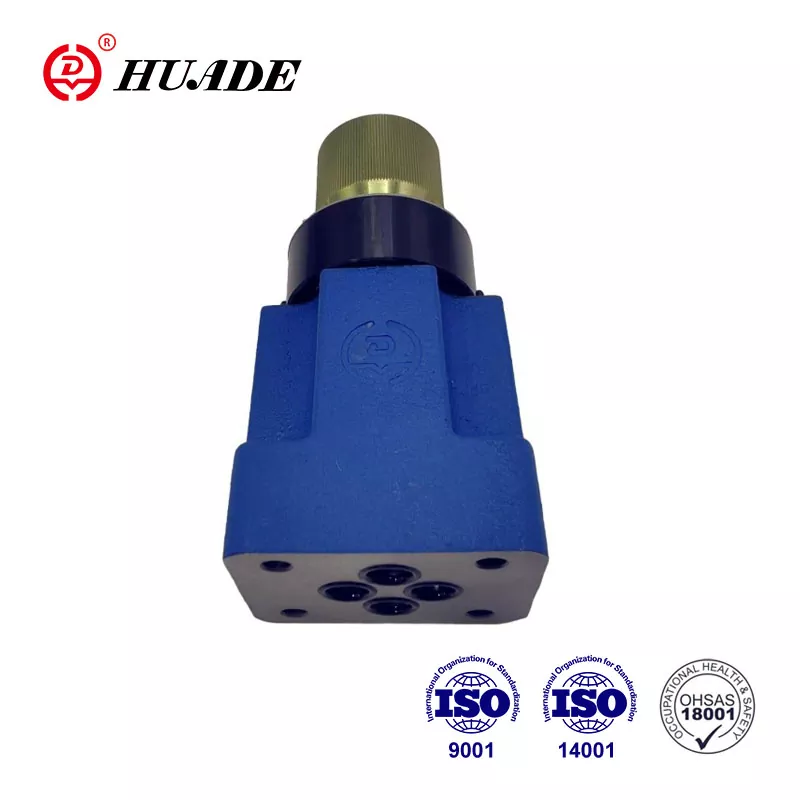

Vanne de contrôle de débit hydraulique à 2 voies: un guide complet

Une valve de contrôle de débit hydraulique à 2 voies est un composant crucial dans les systèmes hydrauliques qui contrôle la vitesse à laquelle le fluide se déplace à travers un circuit. Pensez-y comme un robinet d'eau - vous pouvez le tourner pour contrôler la quantité d'eau circule. Dans les systèmes hydrauliques, ces vannes contrôlent la vitesse des machines comme les excavateurs, les machines de moulage par injection et l'équipement d'usine.

Pourquoi le contrôle du flux est important dans les systèmes hydrauliques

Dans tout système hydraulique, trois choses sont essentielles:

• Pression- détermine la force ou la puissance que vous obtenez
• Direction- contrôle la façon dont les choses bougent
• Couler- contrôle à quelle vitesse les choses bougent

Comment fonctionne une vanne de contrôle de débit hydraulique à 2 voies?

Parties de base de la valve

Toutes les deux manières hydrauliques de flux de débit hydraulique ont ces pièces principales:

• Carrosserie- La coque extérieure qui se connecte à vos lignes hydrauliques
• Ouverture de l'accélérateur- un petit écart qui circule à travers
• Élément de contrôle- se déplace pour rendre l'écart plus grand ou plus petit
• Mécanisme d'ajustement- vous permet de contrôler la valve (bouton manuel ou signal électrique)
• Printemps- aide la valve à retourner à sa position de départ

La science derrière le contrôle du débit

Lorsque le liquide hydraulique traverse une petite ouverture, il crée une résistance. Ce principe de contrôle hydraulique de la vitesse est ce qui fait fonctionner ces vannes. La formule de base est:

Cela signifie:

• Ouverture plus grande = plus de flux = vitesse plus rapide
• Ouverture plus petite = moins de flux = vitesse plus lente
• Pression plus élevée = plus de débit (si l'ouverture reste la même)

Pour les applications de soupape de cylindre hydraulique, cette relation contrôle directement à quelle vitesse le piston se déplace. Dans les systèmes de contrôle des moteurs hydrauliques, il détermine la vitesse de rotation.

Quels sont les types de vannes de contrôle de débit hydrauliques à deux voies?

1. Vannes d'accélérateur simples (non récompensées)

Ce sont le type le plus élémentaire. Ils fonctionnent comme un robinet d'eau manuel:

Comment ils fonctionnent:Vous ajustez manuellement un bouton pour changer la taille d'ouverture

Meilleur pour:Applications simples où la vitesse exacte n'est pas critique

2. Vannes de contrôle de débit compensées

Ce sont beaucoup plus intelligents. Ils s'ajustent automatiquement pour maintenir l'écoulement constant même lorsque la pression change.

Comment ils fonctionnent:Un mécanisme spécial à l'intérieur maintient la différence de pression à travers la constante d'ouverture de l'accélérateur

Meilleur pour:Machines de précision, lignes de production automatisées

3. Vannes compensées de pression et de température

Ce sont le type le plus avancé. Ils s'ajustent à la fois pour les changements de pression et de température.

Comment ils fonctionnent:Les matériaux spéciaux à l'intérieur répondent aux changements de température et ajustent automatiquement la valve

Meilleur pour:Aérospatial, équipement de test, applications critiques

Quelle méthode de contrôle devez-vous choisir pour votre vanne de contrôle de débit hydraulique?

Contrôle manuel

Ce que c'est:Roues, boutons ou vis à main que vous tournez à la main

Quand utiliser:Machines simples qui n'ont pas besoin de contrôle automatique

Exemples:Équipement de base de l'atelier, presses manuelles

Contrôle électrique

Salles de solénoïde (marche / arrêt)

• Fonction:Contrôle marche / arrêt simple comme un interrupteur d'éclairage
• Bon pour:Opérations de démarrage / arrêt de base
• Limitation:Impossible de fournir un contrôle de vitesse lisse

Vannes proportionnelles

• Fonction:Contrôle lisse basé sur les signaux électriques (0-10V ou 4-20mA)
• Temps de réponse:50-80 Hz (assez rapide pour la plupart des applications)
• Bon pour:Moulage par injection, automatisation générale

Vannes de servo

• Fonction:Contrôle ultra précis avec rétroaction de position
• Temps de réponse:150-200 Hz (très rapide)
• Bon pour:Fabrication aérospatiale, haute précision

Comparaison des performances

Type de contrôle	Précision	Vitesse	Coût	Meilleure utilisation
Manuel	Faible	Lent	Faible	Équipement simple
Solénoïde	Faible	Rapide	Faible	Contrôle de marche / hors service
Proportionnel	Moyen-élevé	Moyen	Moyen	Automatisation générale
Servo	Très haut	Très rapide	Haut	Applications de précision

Installation et conception du système

Où une vanne de contrôle de débit à 2 voies doit être installée?

Vous pouvez installer des vannes de contrôle de débit de trois manières:

Contrôle des entrées (mètre)

• Contrôle l'huile entrant dans le cylindre
• Bon pour les charges positives (comme le levage)
• Risque: peut provoquer une cavitation si elle n'est pas conçue correctement

Contrôle de sortie (compteur-out)

• Contrôle l'huile qui sort du cylindre
• Bon pour les charges négatives (comme abaisser les objets lourds)
• Offre un meilleur contrôle mais une pression plus élevée

Contrôle de contournement

• Renvoie l'huile supplémentaire au réservoir
• Moins efficace mais plus simple
• Bon pour les applications nécessitant une vitesse variable

Conseils de conception pour les meilleures performances

• Taille correctement:Choisissez des vannes qui fonctionnent à 20 à 80% de leur ouverture maximale
• Gardez l'huile propre:Utilisez une filtration appropriée (norme ISO 4406)
• Considérez la température:Assurez-vous que les vannes fonctionnent dans votre plage de température
• Planifier la maintenance:Laisser un espace pour le réglage et le remplacement de la valve

Applications du monde réel

Équipement de fabrication

Machines de moulage par injection

• Utilisez des vannes proportionnelles pour un contrôle de vitesse précis
• Étapes de vitesse multiples pour différentes parties du cycle
• Économise de l'énergie et améliore la qualité des produits

Machines-outils

• Approche rapide, flux lent, cycles de retour rapide
• Vannes à came pour commutation de vitesse automatique
• Améliore la finition de la surface et la vie de l'outil

Équipement mobile

Excavateurs et chargeurs

• Partage de flux entre plusieurs fonctions
• Systèmes de détection de charge pour l'efficacité
• Contrôle de l'opérateur lisse

Grues et équipement de levage

• Les soupapes de chargement empêchent une baisse incontrôlée
• Contrôle de vitesse précis pour la sécurité
• Capacité de baisse d'urgence

Aérospatial et défense

• Vannes de servos légers
• Fiabilité élevée dans des conditions extrêmes
• Contrôle précis pour les surfaces de vol

Choisir la bonne valve: un guide étape par étape

Top fabricants et produits

Marques de premier plan

Bosch Rexroth

• Vannes de la série 2FRM et 2FRE
• Norme de l'industrie pour la précision
• Excellent support technique

Parker Hannifin

• Série Colorflow avec anneaux de réglage codés en couleur
• Large gamme de tailles et d'options
• Bonne disponibilité dans le monde

Hydrate de port

• Valves de la série DSJ et SF
• Conception modulaire pour une intégration facile
• Capacités à haute pression

Eaton

• Vannes de cartouche (série SICV)
• Designs d'économie d'espace
• Capacités multifonctionnelles

Danfoss

• Groupes de valve proportionnels PVG
• Conçu pour l'équipement mobile
• Solutions personnalisables

Que rechercher lors de l'achat

• Les spécifications techniques correspondent à vos besoins
• Bonne documentation technique
• Service et assistance locaux
• Délais de plomb raisonnables
• Prix ​​compétitifs
• Fiabilité prouvée dans votre industrie

Tendances futures de la technologie de contrôle des flux

Valves intelligentes et intégration IoT

Les vannes modernes deviennent plus intelligentes:

• Capteurs intégrés pour la surveillance
• Capacités de communication sans fil
• Alertes de maintenance prédictive
• Réglage et surveillance à distance

Matériaux avancés

Les nouveaux matériaux fabriquent des vannes:

• Plus résistant à l'usure
• Mieux à des températures extrêmes
• Plus durable
• Plus efficace

Focus de l'efficacité énergétique

Les nouveaux designs se concentrent sur:

• Réduire les déchets d'énergie
• Meilleure gestion de la chaleur
• Notes d'efficacité améliorées
• Conformité environnementale

Problèmes et solutions courantes

Problème	Solution
La vitesse varie avec la charge	Passer à la vanne compensée à pression
Mauvais temps de réponse	Vérifiez de l'air dans le système, envisagez de servo-valve
Chasse ou oscillation de la valve	Ajouter l'amortissement, vérifier la rigidité du système
Génération de chaleur excessive	Dimensionnement du clapet anti-retour, considérez le contrôle de contournement
Performance incohérente	Améliorer la filtration à l'huile, vérifier les composants usés

Entretien et dépannage

Tâches d'entretien régulières

• Vérifiez la propreté de l'huile- Changer les filtres régulièrement
• Surveiller la température de fonctionnement- Rester dans les limites du fabricant
• Inspecter les fuites externes- Adresse immédiatement
• Test des temps de réponse- Comparez aux mesures de base
• Signaux de contrôle d'étalonnage- Assurer la précision au fil du temps

Signes d'avertissement à surveiller

• Réponse lente
• Vitesses incohérentes
• Bruits inhabituels
• Fuite externe
• Chaleur excessive

Considérations de coûts

Coûts initiaux

• Vannes d'accélérateur simples: 50 $ - 200 $
• Vannes proportionnelles: 300 $ - 1 500 $
• Valves de servo: 1 000 $ à 5 000 $ +

Coûts à long terme

• Économies d'efficacité énergétique
• Entretien réduit
• Amélioration de la qualité du produit
• Moins de temps d'arrêt

Facteurs de retour sur investissement

• Améliorations de la vitesse de production
• Cohérence de qualité
• Économies d'énergie
• Réduction de l'entretien

Conclusion

Les soupapes de contrôle de débit hydrauliques à 2 voies sont essentielles pour contrôler la vitesse dans les systèmes hydrauliques. La clé est de choisir le bon type pour votre application:

• Vannes d'accélérateur simplesPour les applications de base à faible coût
• Vannes compensées par pressionPour des performances cohérentes
• Vannes de servoPour les besoins de précision les plus élevés

N'oubliez pas que la valve n'est qu'une partie de votre système hydraulique. Le succès dépend de la conception correcte du système, du dimensionnement correct, de la bonne maintenance et du choix des composants de qualité des fabricants réputés.

Le coût du choix mal: que se passe-t-il lorsque vous vous trompez

La sélection de la mauvaise valve de contrôle de débit peut entraîner de graves problèmes et des conséquences coûteuses:

Problèmes de performance:

• Vitesses incohérentes- Vos machines ne fonctionneront pas de manière fiable
• Produits de mauvaise qualité- Processus de fabrication incohérents
• Risques de sécurité- Le comportement de machine imprévisible peut provoquer des accidents

Impact financier:

• Déchets d'énergie- Les vannes mal appariées peuvent augmenter la consommation d'énergie de 15 à 30%
• Échec de l'équipement prématuré- La mauvaise dimensionnement de la vanne provoque une usure excessive des pompes, des cylindres et des moteurs
• Retards de production- Le contrôle de vitesse hydraulique peu fiable entraîne des temps d'arrêt et des délais manqués
• Frais de maintenance- Les vannes incorrectes nécessitent un service et un remplacement plus fréquents

Problèmes à l'échelle du système:

• Accumulation de chaleur- Les vannes inefficaces génèrent un excès de chaleur, réduisant la durée de vie de l'huile
• Dommage à la pompe- Le mauvais contrôle de débit peut provoquer une cavitation ou une surchauffe de pompe
• Déliachance de soupape de cylindre hydraulique- Les dommages-intérêts de tarification incorrecte et provoquent une fuite interne

Que vous construisiez une nouvelle machine ou que vous puissiez mettre à niveau un existant, la compréhension de ces fondamentaux vous aidera à faire le bon choix et à obtenir les meilleures performances de votre système hydraulique.

Ressources supplémentaires

Pour des informations techniques plus détaillées, consultez:

• Sites Web du fabricant (Bosch Rexroth, Parker, HAWE)
• Standard des symboles hydrauliques ISO 1219
• Manuels d'ingénierie hydraulique
• Distributeurs hydrauliques locaux pour le support d'application

Ce guide fournit une base pour comprendre les vannes de contrôle de débit hydrauliques à 2 voies. Pour des applications spécifiques, consultez toujours les ingénieurs hydrauliques et suivez les recommandations du fabricant.
