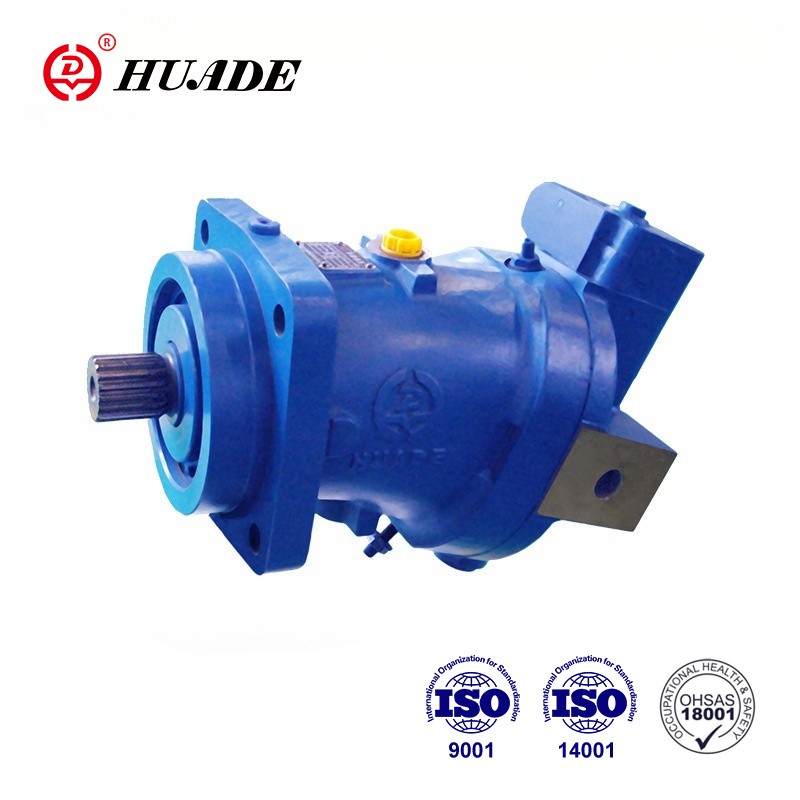

Moteur variable à pistons axiaux A6V

Le moteur à cylindrée variable A6V a été spécialement conçu pour les entraînements hydrostatiques avec commandes secondaires. Un ensemble de commande complet pour une plage de pivotement maximale de Vmax/Vmin=3,47 est installé. Le moteur A6V de Huade est largement utilisé dans le système hydraulique de l'appareil à gouverner marin, le système hydraulique de la grue pivotante et le système hydraulique de l'hélice à pas réglable.

Paramètre de produit du moteur variable à piston axial A6V

Données techniques

▶Plage de pression de fonctionnement

Pression au port A ou B :

Pression nominale P_n=31,5 MPa

Pression maximale P_{maximumimumimum}=35MPa

La somme des pressions aux ports A et B ne doit pas dépasser 63 MPa

(Pression individuelle à chaque port max.35MP)

▶ Pression d'huile de fuite :

Pression d'huile de fuite maximale admissible (au port T) :

P_abdos= 0,2MP

▶Plage de température du fluide :

t_min= - 25℃

t_{maximumimumimum}= +80℃

▶Plage de viscosité :

V_min=10mm²/s

V_{maximumimumimum}=(pour de courtes périodes)1000mm²/s

▶ Viscosité de fonctionnement optimale :

V_opter=16-36mm²/s

▶Recommandation de fluide

Fonctionnement recommandé

Température de viscosité selon la plage DIN51519 ISO (VG)

Caractéristique du produit et application du moteur variable à piston axial A6V

Caractéristiques:

▶ Large plage de contrôle avec transmissions hydrostatiques.

▶Régulation de contrôle secondaire avec divers dispositifs de contrôle

▶ Augmentation de la puissance maximale. vitesses à réduit l'angle de pivotement

▶Économie de coûts grâce à la possibilité d'utiliser des pompes plus petites

▶Évite les entraînements par engrenages à plusieurs vitesses.

▶Haute densité de puissance.

▶Position de montage optionnelle

▶Haute efficacité.

▶Excellentes caractéristiques de démarrage.

▶Faible inertie.

Application:

Le moteur variable à pistons axiaux A6V est conçu pour les circuits ouverts et fermés.
