A quoi sert une soupape de pression ?

2024-09-20

Les soupapes de pression sont des dispositifs de sécurité essentiels qui contrôlent, régulent et relâchent la pression dans les systèmes fluidiques. Ce guide complet couvre les soupapes de surpression, les réducteurs de pression, les régulateurs de pression et les dispositifs de contrôle de pression dans les applications industrielles.

Le contrôle de la pression est essentiel dans tout système manipulant des liquides ou des gaz sous pression. Qu'il s'agisse de chaudières à vapeur, de systèmes hydrauliques ou de réseaux de distribution d'eau, les vannes de pression constituent le principal mécanisme de sécurité empêchant les pannes catastrophiques et optimisant les performances du système.

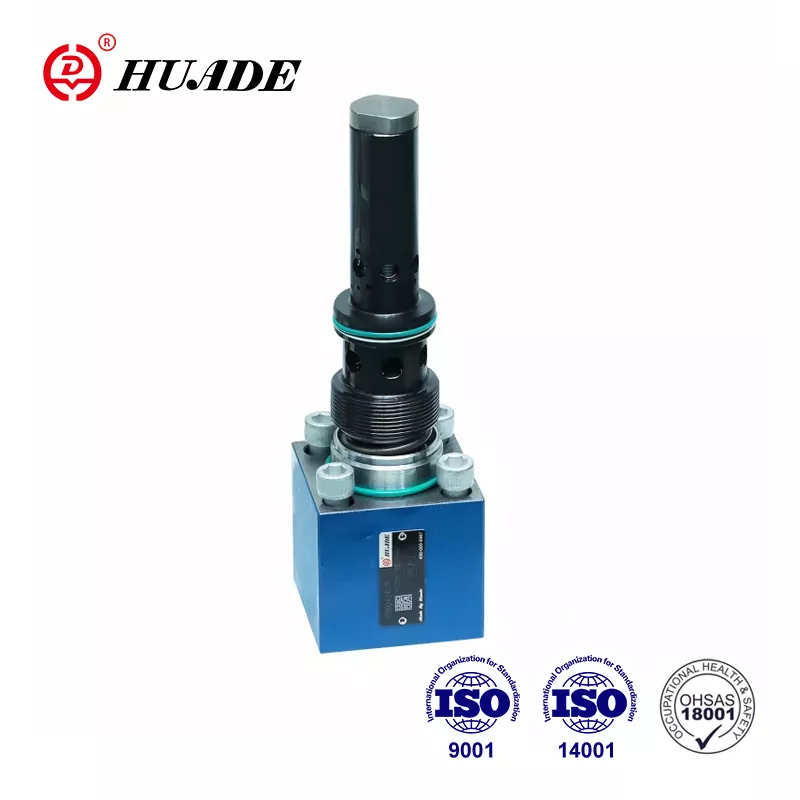

Qu'est-ce qu'une soupape de pression ? (Définition et fonctions principales)

Une soupape de pression est un dispositif de contrôle automatique du débit conçu pour réguler la pression du système en s'ouvrant pour libérer l'excès de pression ou en se fermant pour maintenir des conditions de fonctionnement stables. Ces vannes de régulation de pression fonctionnent à la fois comme dispositifs de sécurité et comme optimiseurs de performances.

Fonctions principales :

  • Régulation de pression :Maintient la pression du système dans des limites prédéterminées
  • Protection contre la surpression :Empêche les dommages à l'équipement en relâchant l'excès de pression
  • Contrôle de flux :Ajuste le débit de fluide pour optimiser l'efficacité du système
  • Garantie de sécurité :Agit comme la dernière ligne de défense contre les défaillances liées à la pression

Définition technique :

Selon l'ASME BPVC Section I, un dispositif de décompression est « un dispositif actionné par la pression statique d'entrée et conçu pour s'ouvrir en cas d'urgence ou dans des conditions anormales afin d'empêcher une augmentation de la pression interne du fluide au-delà d'une valeur spécifiée ».

Comment fonctionnent les vannes de régulation de pression : principes techniques

Mécanisme de fonctionnement de base

Les soupapes de surpression fonctionnent selon le principe de l'équilibre des forces :

Équation d’équilibre des forces :F₁ (force de pression d'entrée) = F₂ (force du ressort) + F₃ (force de contre-pression)

Où:

  • F₁ = P₁×A (pression d'entrée × surface effective du disque)
  • F₂ = Constante du ressort × distance de compression
  • F₃ = P₂×A (contre-pression×surface du disque)

Séquence de fonctionnement :

  1. Pression réglée :La vanne reste fermée lorsque la pression du système < la pression de réglage
  2. Pression de fissuration :L'ouverture initiale se produit à 95-100 % de la pression de réglage
  3. Levée complète :Ouverture complète à 103-110 % de la pression de réglage (selon API 526)
  4. Pression de réinstallation :La vanne se ferme à 85-95 % de la pression réglée (purge typique)

Paramètres techniques clés :

Paramètre Définition Gamme typique
Pression de réglage Pression à laquelle la vanne commence à s'ouvrir 10 à 6 000 psi
Surpression Pression supérieure à la pression de consigne pendant la décharge 3-10 % de la pression réglée
Ventilation Différence entre la pression de réglage et de réinstallation 5-15 % de la pression réglée
Contre-pression Pression en aval affectant les performances de la vanne <10 % de la pression de tarage (conventionnel)
Coefficient de débit (Cv) Facteur de capacité de la vanne Varie selon la taille/conception

Types de dispositifs de contrôle de pression : spécifications techniques

1. Soupapes de sécurité de pression (PSV) et soupapes de sûreté (SRV)

Normes techniques :ASME BPVC Créateur I et VIII, API 520/526

Soupapes de sécurité à ressort

  • Plage de fonctionnement :15 psig à 6 000 psig
  • Plage de température :-320 °F à 1 200 °F
  • Plage de capacité :1 à 100 000+ SCFM
  • Matériels:Acier au carbone, acier inoxydable 316/304, Inconel, Hastelloy
Calcul de capacité (service de gaz) :W = CKdP₁KshKv√(M/T)

Où:

  • W = Capacité requise (lb/h)
  • C = Coefficient de décharge
  • Kd = Facteur de correction du coefficient de décharge
  • P₁ = Pression de réglage + surpression (psia)
  • Ksh = Facteur de correction de surchauffe
  • Kv = Facteur de correction de viscosité
  • M = poids moléculaire
  • T = Température absolue (°R)

Soupapes de sécurité pilotées (POSRV)

  • Avantages :Fermeture étanche, grande capacité, bruit réduit
  • Plage de pression :25 psig à 6 000 psig
  • Précision:±1 % de la pression de réglage
  • Applications :Service de gaz haute capacité, applications de processus critiques

2. Réducteurs de pression (régulateurs de pression)

Normes techniques :ANSI/ISA 75.01, CEI 60534

Régulateurs de pression à action directe

  • Rapport de réduction de pression :Jusqu'à 10:1
  • Précision:±5-10 % de la pression réglée
  • Plage de débit :0,1 à 10 000+ GPM
  • Temps de réponse :1 à 5 secondes
Formule de dimensionnement :Cv = Q√(G/(ΔP))

Où:

  • Cv = Coefficient de débit
  • Q = Débit (GPM)
  • G = Densité spécifique
  • ΔP = Chute de pression (psi)

Réducteurs de pression pilotés

  • Rapport de réduction de pression :Jusqu'à 100:1
  • Précision:±1-2 % de la pression réglée
  • Rangeability:100:1 typique
  • Applications :Applications de réduction à haut débit et haute pression

3. Régulateurs de contre-pression et vannes de régulation

Fonction:Maintenir une pression amont constante en contrôlant le débit aval

Spécifications techniques :

  • Plage de pression :5 psig à 6 000 psig
  • Coefficient de débit :0,1 à 500+ CV
  • Précision:±2 % de la pression de réglage
  • Matériels:Acier inoxydable 316, Hastelloy C-276, Inconel 625

Applications industrielles et études de cas

Industrie de production d’électricité

Soupapes de sécurité pour chaudières à vapeur (ASME Section I)

  • Capacité requise :Doit évacuer toute la vapeur générée sans dépasser 6 % au-dessus de la pression de réglage
  • Exigences minimales :Une soupape de sécurité par chaudière ; deux vannes pour une surface de chauffage > 500 pieds carrés
  • Essai:Test de levage manuel tous les 6 mois (haute pression) ou trimestriel (basse pression)

Étude de cas : Centrale électrique de 600 MW

  • Pression de vapeur principale : 2 400 psig
  • Pression de réglage de la soupape de sécurité : 2 465 psig (103 % de la pression de fonctionnement)
  • Capacité requise : 4,2 millions de livres/heure de vapeur
  • Configuration : Plusieurs soupapes de sécurité à ressort de 8" x 10"

Industrie pétrolière et gazière

Systèmes de sécurité sous pression des pipelines (API 521)

  • Pression de conception :1,1 × Pression de service maximale admissible (MAOP)
  • Dimensionnement des soupapes de sécurité :Basé sur des scénarios de débit et de pression maximum anticipés
  • Matériels:Le service de gaz acide nécessite la conformité NACE MR0175

Étude de cas : Station de gazoduc

  • Pression de fonctionnement : 1 000 psig
  • Pression de réglage de la soupape de sécurité : 1 100 psig
  • Capacité requise : 50 MMSCFD
  • Installation : Soupape de sécurité pilotée 6" x 8"

Traitement et distribution de l'eau

Stations de réduction de pression

  • Pression d'entrée :150-300 psig (approvisionnement municipal)
  • Pression de sortie :60-80 psig (réseau de distribution)
  • Plage de débit :500 à 5 000 gallons par minute
  • Précision du contrôle :±2 livres par pouce carré

Exemple de calcul hydraulique :

Pour un PRV d'eau de 6" réduisant de 200 psig à 75 psig à 2 000 GPM :

  • Cv requis = 2 000√(1,0/125) = 179
  • Sélectionner une vanne 6" avec Cv = 185

Traitement chimique et pétrochimique

Systèmes de protection des réacteurs

  • Conditions de fonctionnement :500 °F, 600 psig
  • Scénarios de secours :Expansion thermique, réactions incontrôlées, échec de refroidissement
  • Matériels:Hastelloy C-276 pour service corrosif
  • Dimensionnement :Basé sur l'analyse du pire des cas selon API 521

Critères de sélection et calculs techniques

Paramètres de performances

Pressions nominales (ASME B16.5) :

Classe Pression nominale à 100 °F
Classe 150 285 lb/po²
Classe 300 740 lb/po²
Classe 600 1 480 lb/po²
Classe 900 2 220 psi
Classe 1500 3 705 lb/po²

Déclassement de température :

Les pressions nominales doivent être réduites pour les températures élevées conformément aux tableaux température-pression ASME B16.5.

Guide de sélection des matériaux

Service Matériau du corps Matériau de garniture Matériau du ressort
Eau Acier au carbone, Bronze 316 SS Fil de musique
Vapeur Acier au carbone, acier inoxydable 316 316 SS, Stellite Inconel X-750
Gaz acide Acier inoxydable 316, acier inoxydable duplex Stellite, Inconel Inconel X-750
Cryogénique Acier inoxydable 316, acier inoxydable 304 316 SS 316 SS
Haute température Acier au carbone, acier allié Stellite, Inconel Inconel X-750

Calculs de dimensionnement

Pour le service liquide (API 520) :

Zone requise :A = (GPM × √G) / (38,0 × Kd × Kw × Kc × √ΔP)

Où:

  • A = Surface de décharge effective requise (po²)
  • GPM = Débit requis
  • G = Densité spécifique
  • Kd = Coefficient de décharge (0,62 pour les liquides)
  • Kw = Facteur de correction de contre-pression
  • Kc = Facteur de correction combiné
  • ΔP = Pression de réglage + surpression - contre-pression

Pour le service gaz/vapeur (API 520) :

Flux critique :UNE = W/(CKdP₁Kb)
Flux sous-critique :A = 17,9W√(TZ/MKdP₁(P₁-P₂)Kb)

Normes d'installation et d'entretien

Exigences d'installation (ASME BPVC)

Installation de la soupape de sécurité :

  • Tuyauterie d'entrée :Court et direct, évitez les coudes dans les 5 diamètres de tuyau
  • Tuyauterie de sortie :Dimensionné pour 10 % de contre-pression maximum
  • Montage:Vertical préféré, horizontal acceptable avec support
  • Isolement:Vannes de blocage interdites en entrée ; acceptable dans la prise si verrouillé ouvert

Installation du réducteur de pression :

  • Crépine amont :20 mailles minimum pour un service propre
  • Ligne de contournement :Pour la maintenance et les opérations d'urgence
  • Manomètres :Surveillance en amont et en aval
  • Soupape de décharge :Protection en aval contre la surpression

Calendriers et procédures de maintenance

Exigences d'inspection API 510 :

  • Contrôle visuel :Tous les 6 mois
  • Test opérationnel :Annuellement
  • Test de capacité :Tous les 5 ans
  • Révision complète :Tous les 10 ans ou selon les recommandations du fabricant

Procédures de test :

  • Test de pression réglée :Vérifier la pression d'ouverture à ±3 % du réglage
  • Test d'étanchéité du siège :API 527 Classe IV (5 000 cc/h maximum)
  • Test de capacité :Vérifier que les performances du flux répondent aux exigences de conception
  • Test de contre-pression :Évaluer les performances dans les conditions du système

Technologies de maintenance prédictive

Test d'émission acoustique :
  • Détection:Fuite interne, usure du siège, fatigue du ressort
  • Gamme de fréquences :20 kHz à 1 MHz
  • Sensibilité:Peut détecter les fuites <0,1 GPM
Analyse des vibrations :
  • Applications :Claquement de la vanne pilote, résonance du ressort
  • Paramètres :Analyse d'amplitude, de fréquence, de phase
  • Tendance :Données historiques pour la prédiction des pannes

Normes de conformité et certifications

Code ASME des chaudières et des appareils sous pression

Section I (Chaudières électriques) :

  • Exigences de capacité :Les soupapes de sécurité doivent empêcher une augmentation de pression > 6 % au-dessus de la pression de réglage.
  • Soupapes de sécurité minimales :Un par chaudière, deux si surface de chauffe > 500 pieds carrés
  • Essai:Relevage manuel tous les 6 mois (haute pression) ou trimestriellement (basse pression)

Section VIII (Récipients sous pression) :

  • Exigences relatives aux dispositifs de secours :Tous les récipients sous pression nécessitent une protection contre la surpression
  • Pression réglée :Ne pas dépasser le MAWP de l'équipement protégé
  • Capacité:Basé sur le pire des cas selon API 521

Implémentation des normes API

API 520 (Dimensionnement des dispositifs de secours) :

  • Portée:Couvre les soupapes de sûreté conventionnelles, équilibrées et pilotées
  • Méthodes de dimensionnement :Fournit des procédures de calcul pour tous les types de fluides
  • Installation:Spécifie les exigences en matière de tuyauterie et l'intégration du système

API 526 (soupapes de surpression à brides en acier) :

  • Normes de conception :Exigences dimensionnelles, valeurs pression-température
  • Matériels:Spécifications en acier au carbone et en acier inoxydable
  • Essai:Exigences des tests d'acceptation en usine

API 527 (Étanchéité des sièges commerciaux) :

  • Classe I :Aucune fuite visible
  • Classe II :40 cc/h par pouce de diamètre du siège
  • Classe III :300 cc/h par pouce de diamètre de siège
  • Classe IV :1 400 cc/h par pouce de diamètre de siège

Normes internationales

CEI 61511 (Systèmes instrumentés de sécurité) :

  • Classement SIL :Exigences de niveau d’intégrité de sécurité pour la protection contre la pression
  • Test de preuve :Tests périodiques pour maintenir la fonction de sécurité
  • Taux d'échec :Taux de défaillance maximum admissibles pour les systèmes de sécurité

Dépannage et analyse des pannes

Modes de défaillance courants

Ouverture prématurée (mijoter) :

Causes :

  • Les pertes dans la tuyauterie d'entrée dépassent 3 % de la pression de réglage
  • Vibration ou pulsation dans le système
  • Débris sur le siège de soupape
  • Régler la pression trop près de la pression de service

Solutions :

  • Augmentez la taille de la tuyauterie d'entrée (vitesse <30 pieds/sec pour les liquides, <100 pieds/sec pour les gaz)
  • Installer un amortisseur de pulsations
  • Nettoyer le siège et le disque de soupape
  • Augmenter la marge entre la pression de fonctionnement et la pression de réglage (>10 %)

Défaut d'ouverture :

Causes :

  • Corrosion ou grippage du ressort
  • Contre-pression excessive (> 10 % de la pression de réglage)
  • Prise ou évent bouché
  • Tartre ou corrosion sur les pièces mobiles

Solutions :

  • Remplacer le ressort, améliorer les matériaux
  • Réduisez la contre-pression ou utilisez une conception de vanne équilibrée
  • Éliminer les obstructions, augmenter la taille de la tuyauterie de sortie
  • Nettoyer et lubrifier, considérer différents matériaux

Fuite excessive :

Causes :

  • Dommages au siège dus à des débris ou à la corrosion
  • Disque déformé à cause du cycle thermique
  • Charge de siège insuffisante (fatigue du ressort)
  • Attaque chimique sur les surfaces d'étanchéité

Solutions :

  • Surfaces du siège abdominal et du disque
  • Remplacer le disque, améliorer la conception thermique
  • Remplacez le ressort, vérifiez la pression de réglage
  • Améliorer les matériaux pour la compatibilité chimique

Techniques de diagnostic

Test de débit :

  • But:Vérifier la capacité réelle par rapport à la capacité nominale
  • Méthode:Mesurer le débit de refoulement à 110 % de la pression de consigne
  • Acceptation:±10 % de la capacité nominale selon API 527

Analyse métallurgique :

  • Applications :Enquête de défaillance, sélection des matériaux
  • Techniques :Analyse SEM, tests de dureté, évaluation de la corrosion
  • Résultats:Détermination des causes profondes, recommandations de matériaux

Considérations sur l’impact économique et les coûts

Coût total de possession

Investissement initial :

  • Soupape de décharge standard :500 $ à 5 000 $ selon la taille/les matériaux
  • Vanne pilotée :2 000 $ à 25 000 $ pour les applications complexes
  • Coûts d'installation :25 à 50 % du coût de l'équipement

Coûts de fonctionnement :

  • Pertes d'énergie :Les vannes qui fuient gaspillent 1 à 5 % de l'énergie du système
  • Entretien:200 $ à 2 000 $ par an par vanne
  • Tests et certifications :500 $ à 1 500 $ par vanne tous les 5 ans

Coûts d'échec :

  • Dommages à l'équipement :50 000 $-
Actualités connexes
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
