Dans le monde des systèmes de contrôle des fluides, la précision et la fiabilité sont primordiales. Que vous travailliez dans l'automatisation industrielle, les systèmes hydrauliques ou les applications pneumatiques, la capacité de contrôler les débits avec une précision exceptionnelle peut faire la différence entre les performances optimales et la défaillance du système. C'est là que les vannes d'écoulement proportionnelles entrent en jeu, servant de dispositifs de contrôle sophistiqués qui ont révolutionné comment les ingénieurs abordent la gestion des fluides.
Comprendre les bases

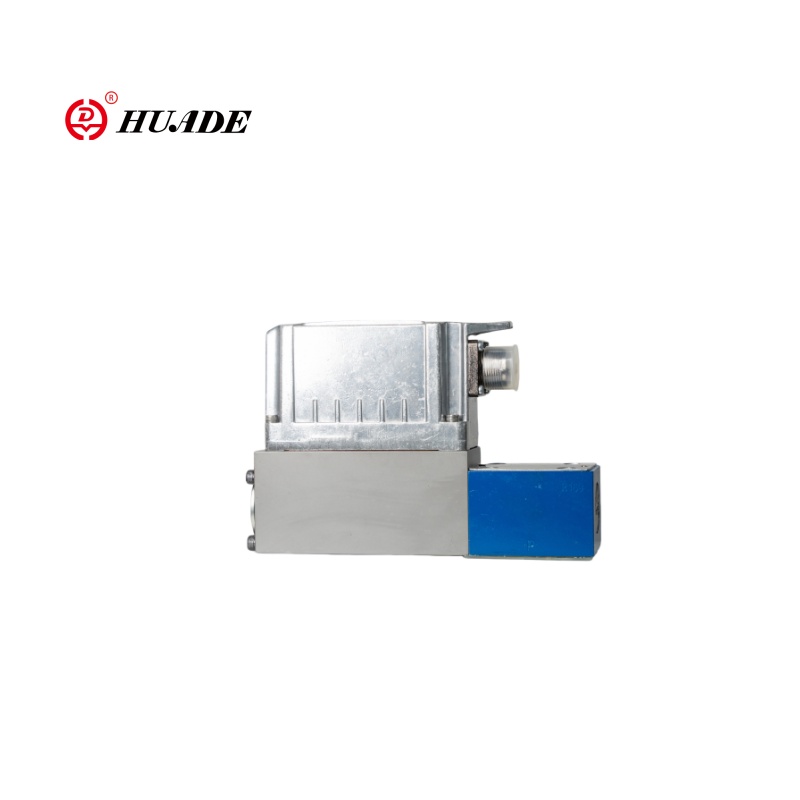

A vanne d'écoulement proportionnelleest un type avancé de soupape de commande qui régule le débit de fluide en proportion directe avec un signal d'entrée, généralement un courant électrique ou une tension. Contrairement aux vannes ON / OFF traditionnelles qui s'ouvrent ou se ferment simplement, les vannes d'écoulement proportionnelles fournissent un contrôle infiniment variable dans leur plage de fonctionnement. Cela signifie qu'ils peuvent maintenir tout débit souhaité entre zéro et leur capacité maximale, répondant dynamiquement à l'évolution des demandes du système.
L'aspect "proportionnel" fait référence à la relation linéaire entre le signal d'entrée et la position d'ouverture de la valve. Par exemple, si une vanne reçoit un signal d'entrée de 50%, il s'ouvrira à 50% de sa capacité maximale, offrant environ 50% de son débit maximum. Ce comportement prévisible rend ces vannes inestimables dans les applications nécessitant un contrôle de flux précis.
Comment fonctionnent les vannes d'écoulement proportionnelles
Le fonctionnement d'une vanne d'écoulement proportionnelle se concentre autour de son système de contrôle électronique et de son actionneur mécanique. La valve reçoit un signal d'entrée analogique, généralement un4-20 mAboucle de courant ou0-10vSignal de tension, à partir d'un système de contrôle tel qu'un PLC (contrôleur logique programmable) ou un contrôleur de débit dédié.
Ce signal électrique est traité par l'électronique interne de la valve, qui la convertit en mouvement mécanique par diverses technologies d'actionneur. Les actionneurs les plus courants comprennent des solénoïdes proportionnels, des servomoteurs ou des actionneurs de bobine vocale. Ces actionneurs positionnent précisément l'élément de contrôle de l'écoulement de la valve - généralement une bobine, un poppet ou une aiguille - pour réaliser l'ouverture de l'écoulement souhaitée.
De nombreuses vannes d'écoulement proportionnelles modernes incorporentSystèmes de rétroaction en boucle ferméeen utilisant des capteurs de position ou des capteurs d'écoulement. Cette rétroaction permet à la valve de surveiller en continu sa position réelle ou le débit résultant et d'effectuer des ajustements en temps réel pour maintenir la précision, même lorsque les conditions du système changent en raison des variations de pression ou des fluctuations de la température.
Types et configurations
Les vannes d'écoulement proportionnelles sont disponibles dans plusieurs configurations en fonction des différentes applications. Les vannes à action directe contrôlent le flux à travers un seul port, ce qui les rend idéaux pour les tâches de régulation de débit simples. Les vannes pilotées utilisent un petit stade pilote pour contrôler une étape principale plus grande, permettant une capacité d'écoulement élevée tout en maintenant une sensibilité précise du contrôle.
Vannes d'écoulement proportionnelles bidirectionnellesDébit de contrôle dans une seule direction et sont couramment utilisés pour les applications de régulation d'écoulement.Vannes à trois voiesPeut diriger le flux entre deux prises ou combiner les écoulements à partir de deux entrées, ce qui les rend adaptés aux applications de détournement ou de mélange.
La conception interne varie en fonction des exigences de l'application. Les vannes de type bobine offrent d'excellentes caractéristiques d'écoulement et sont répandues dans les systèmes hydrauliques. Les vannes de type Poppet offrent des capacités de fermeture étroites et sont souvent utilisées dans des applications pneumatiques. Les soupapes d'aiguille excellent dans les applications nécessitant un ajustement de débit très fin et sont courantes dans les systèmes de dosage de précision.
Applications dans toutes les industries
Les vannes d'écoulement proportionnelles trouvent des applications dans de nombreuses industries où un contrôle de débit précis est essentiel. Dansfabrication et automatisation, ils contrôlent la vitesse des cylindres hydrauliques et des actionneurs pneumatiques, permettant un contrôle de mouvement lisse et précis dans les lignes de montage, l'équipement d'emballage et les systèmes de manutention des matériaux.
Leindustrie automobileUtilise largement ces vannes dans l'équipement de test, les systèmes de pulvérisation de peinture et les opérations de presse hydrauliques. Dansaérospatial, ils sont essentiels pour le contrôle du débit de carburant, les systèmes de pressurisation de la cabine et les actionneurs hydrauliques de contrôle du vol où la précision et la fiabilité ne sont pas négociables.
Installations de traitement de l'eauUtiliser des vannes d'écoulement proportionnelles pour le dosage chimique, où des quantités précises de produits chimiques de traitement doivent être ajoutées aux cours d'eau. Leindustrie pharmaceutiquerepose sur ces vannes pour un dosage précis des ingrédients dans les processus de fabrication de médicaments, où la précision a un impact direct sur la qualité des produits et la conformité réglementaire.
Avantages et avantages
Le principal avantage des vannes d'écoulement proportionnelles réside dans leurprécision de contrôle exceptionnelle. Ils peuvent généralement maintenir la précision du débit à ± 2 à 5% du point de consigne, bien supérieur aux vannes manuelles ou aux contrôles ON / OFF simples. Cette précision se traduit par une meilleure qualité de produit, des déchets réduits et une meilleure efficacité de processus.
Efficacité énergétiqueest un autre avantage significatif. En ne fournissant que le débit exact nécessaire à un moment donné, les vannes d'écoulement proportionnelles éliminent les déchets d'énergie associés à des systèmes constants à haut débit qui utilisent des vannes de décharge de pression ou des circuits de contournement pour gérer le débit excédentaire.
Les capacités d'intégration de ces vannes avec des systèmes de contrôle modernes permettent des stratégies d'automatisation sophistiquées. Ils peuvent répondre à plusieurs signaux d'entrée, participer à des algorithmes de contrôle complexes et fournir une rétroaction de diagnostic aux systèmes de maintenance, en soutenant les stratégies de maintenance prédictive.
Considérations de sélection
Lors de la sélection d'une vanne d'écoulement proportionnelle, plusieurs facteurs doivent être pris en compte.Gamme de fluxest fondamental - la valve doit gérer à la fois les exigences d'écoulement minimum et maximale de l'application. Les cotes de pression doivent dépasser la pression maximale du système, y compris les pointes de pression.
Le temps de réponse est essentiel dans les applications dynamiques. Certains systèmes nécessitent des changements de flux rapides, tandis que d'autres priorisent la stabilité sur la vitesse. La compatibilité du signal de commande doit correspondre aux sorties du système de contrôle disponibles et les besoins en puissance doivent s'aligner avec l'alimentation électrique disponible.
Les conditions environnementales telles que la température extrêmes, les vibrations et les niveaux de contamination influencent la sélection des soupapes. La compatibilité des milieux garantit que les matériaux de soupape peuvent gérer le liquide spécifique sans dégradation ni contamination.
Conclusion
Les vannes d'écoulement proportionnelles représentent une technologie de pierre angulaire dans les systèmes de contrôle des fluides modernes, offrant la précision et la flexibilité requises dans les applications exigeantes d'aujourd'hui. Leur capacité à fournir un contrôle de débit précis et reproductible tout en intégrant de manière transparente aux systèmes de contrôle électronique les rend indispensables dans tous les secteurs allant de la fabrication à l'aérospatiale.
Alors que l'automatisation continue de progresser et que les exigences de précision deviennent de plus en plus strictes, les vannes d'écoulement proportionnelles joueront sans aucun doute un rôle encore plus critique en permettant des systèmes de contrôle des fluides efficaces, fiables et précis. Pour les ingénieurs et les concepteurs de systèmes, la compréhension des capacités de ces vannes et de l'application appropriée est essentielle pour développer des solutions de contrôle des fluides optimisées qui répondent à la fois aux besoins actuels et aux défis futurs.
