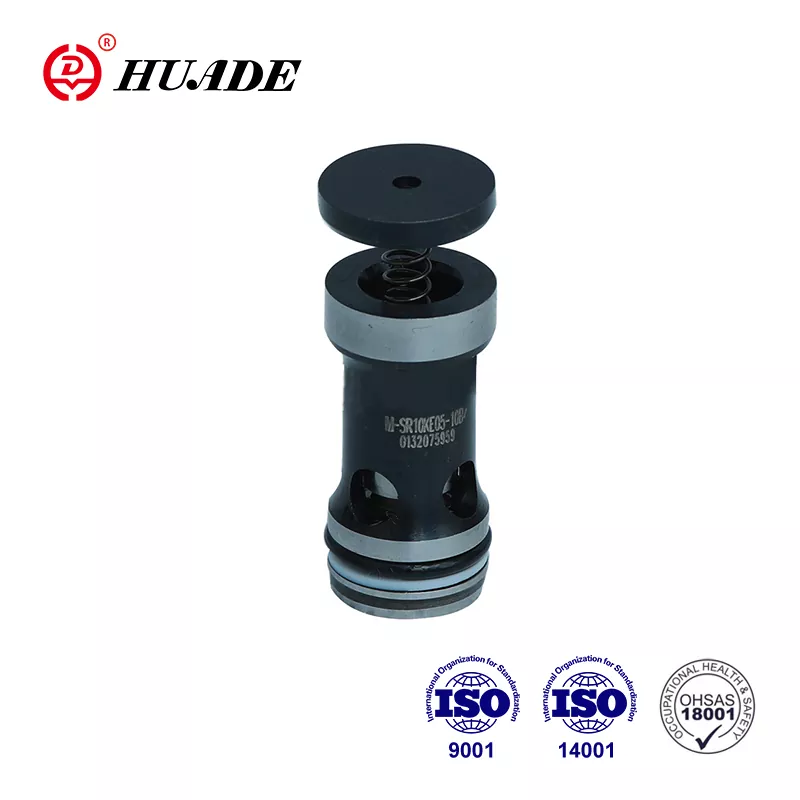

Valve de cartouche M-Sr

Huafilter est un fournisseur professionnel de Huade® Cartridge Valve M-SR en Chine pendant de nombreuses années. C’est notre grand honneur de devenir l’agent autorisé à l'étranger du groupe industriel hydraulique Huade Huade en 2023. Nous sommes sûrs que la qualité peut répondre aux besoins des clients. Nous avons des ingénieurs expérimentés qui peuvent aider à fournir un bon service après-vente et un soutien technique à temps. Nous garantissons la qualité de la cartouche de clapet anti-retour Type M-SR pendant un an. Nous sommes sincèrement impatients de coopérer avec des acheteurs du monde entier pour un bénéfice mutuel.

envoyer une demande Téléchargement PDF

Description du produit

Établi par un partenariat stratégique entre les gouvernements chinois et allemand en 1979, la société a incorporé la technologie de pointe de Rexroth. Huade® Cartridge Valve M-Sr est alternative aux produits Rexroth de la même série. C'est rentable. Tous les produits subissent des tests stricts avant de quitter l'usine et sont emballés en carton standard avec emballage étanche. Au cours de la période de garantie d'une année, il est libre de réparer. Huade est venu aux normes internationales, à savoir ISO9001, ISO14001 et ISO45001. La valve de cartouche Huade® M-SR a des performances fiables et est déjà populaire parmi les consommateurs chinois. Il s'agit d'une marque nationale bien connue en Chine.

Paramètre de produit de la soupape de cartouche M-Sr

Données techniques (pour les applications en dehors de ces paramètres, veuillez nous consulter!)
Max. pression (MPA)	Jusqu'à 31,5
Pression de fissuration (MPA)	Voir les courbes caractéristiques
Max. flux (l / min)	Voir les courbes caractéristiques
Liquide de fonctionnement	Huile minérale ou ester phosphate
Plage de température du liquide de pression （℃ ℃	-30 ～ + 80
Plage de viscosité (MM2 / S)	2,8 à 500
Propre propreté	Le degré maximal autorisé de contamination du liquide de pression est à NAS 1638 Cass 9. Nous recommandons donc un filtre avec un taux de rétention minimum de β10 ≥75

Caractéristique du produit et application de la valve de cartouche M-Sr

Caractéristiques:

▶ Pour l'installation dans des blocs de collecteur comme cartouche de clapet anti-retour à angle droit

▶ Fuite de fermeture libre dans une direction

▶ 6 pressions d'ouverture, facultative

Application:

Il est principalement utilisé dans la sortie de la pompe comme pression arrière et côté à travers les soupapes.

4.Fonctions, section, symboles de la valve de la cartouche M-Sr

Le type de cartouche à contre-dalle M-Sr a la tâche de, préfèrent comporter habilement un débit dans une direction et permettre un flux libre dans la direction opposée.

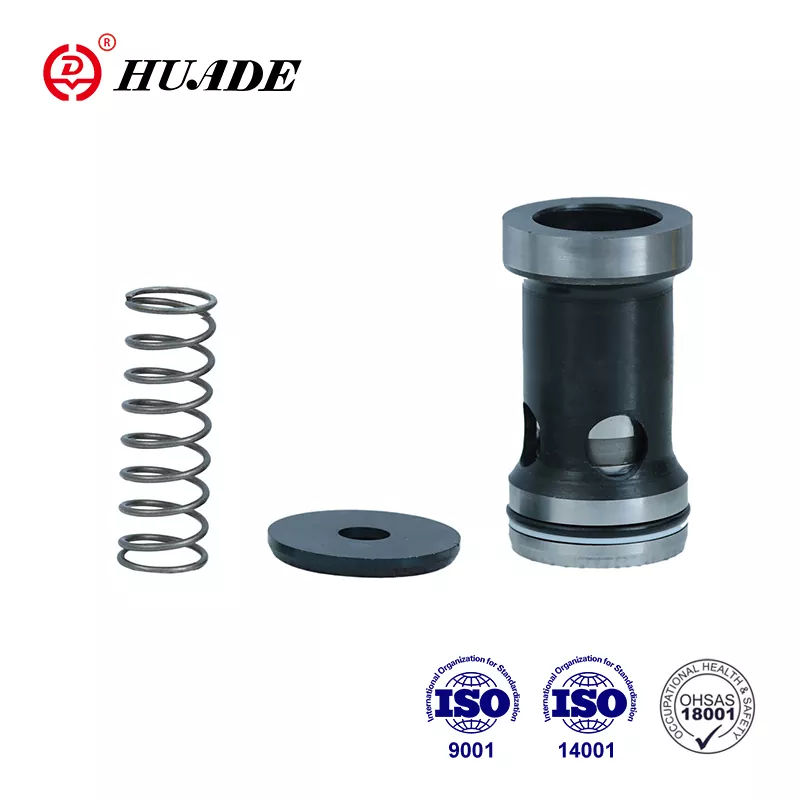

La vanne comprenant le manchon de soupape (1), la bobine (2), le siège de ressort (3) et les ressorts (4).

Symbole

Schéma de structure

Avis de valve de cartouche M-Sr

1. Le liquide doit être filtré. La finesse du filtre minimum est de 20 ㎛.

2. Le réservoir doit être scellé et un filtre à air doit être installé sur l'entrée de l'air.

3. Produits sans sous-plaque lorsque vous quittez l'usine, si vous en avez besoin, veuillez commander spécialement.

4. Les vis de fixation des soupapes doivent être un niveau d'intensité élevé (classe 10.9). Veuillez les sélectionner et les utiliser en fonction du paramètre répertorié dans le livre d'échantillons.

5. La rugosité de la surface liée à la valve est requise à 0,8.

6. Finition de surface de la pièce d'accouplement est nécessaire à 0,01 / 100 mm.
