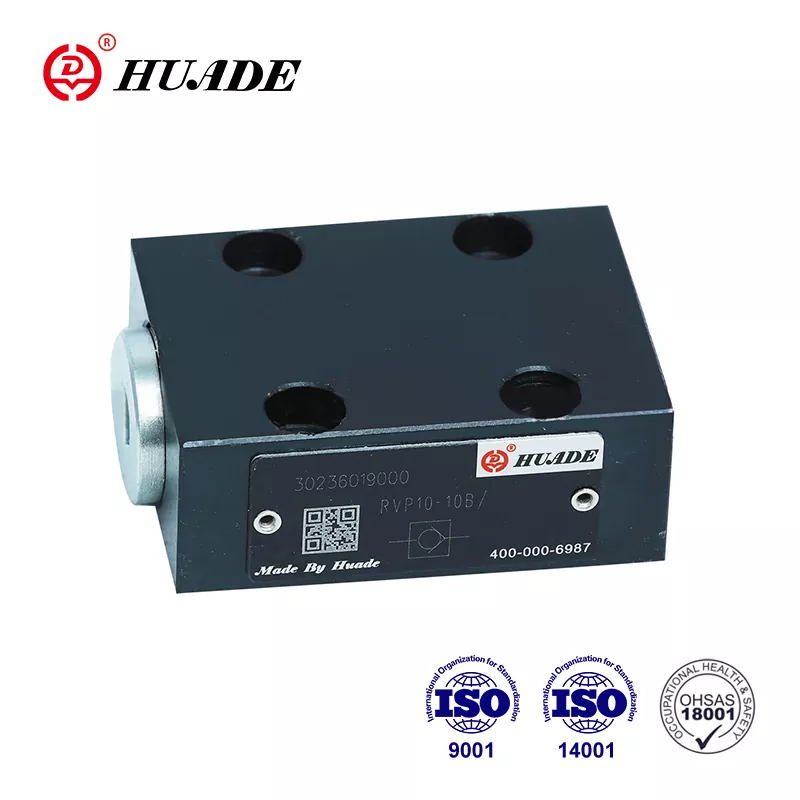

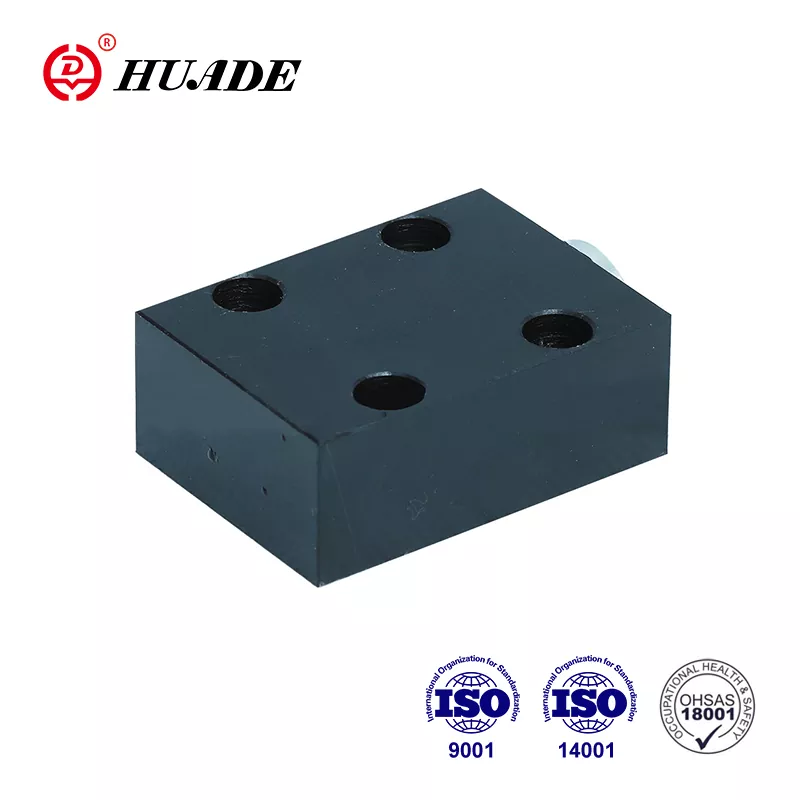

En tant que principal fabricant chinois de technologies de transmission et de contrôle hydrauliques, le clapet anti-retour Huade® de qualité supérieure RVP 8 peut remplacer complètement la série RVP 8 proposée par Rexroth. Le prix est plus raisonnable. L'usine a passé les normes ISO9001, ISO14001 et OH SAS18001. Les clapets anti-retour hydrauliques directionnels Huade® ont des performances supérieures et sont déjà populaires auprès des consommateurs chinois. Les vannes hydrauliques Huade® sont largement utilisées dans les machines d'ingénierie et de construction, la métallurgie, les machines-outils, etc. Tous les produits seront soumis à des tests stricts avant de quitter l'usine. Nous garantissons la qualité de chaque clapet anti-retour pendant un an. Pendant la période de garantie, la réparation est gratuite.
|
Données techniques |
|||||||||
|
Taille |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Pression de fonctionnement, max (MPa) |
31.5 |
||||||||
|
Pression d'ouverture (MPa) |
0.05 |
||||||||
|
Fluide sous pression |
huiles minérales ou ester de phosphate |
||||||||
|
Plage de température du fluide sous pression (℃) |
-30～+80 |
||||||||
|
Plage de viscosité (mm2/s) |
2,8 ~ 500 |
||||||||
|
Position de fixation |
facultatif |
||||||||
|
Poids (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Caractéristiques:
▶ Connexion de l'embase
▶ Fermeture sans fuite dans un sens
Application:
Le clapet anti-retour RVP 8 est principalement utilisé en sortie de pompe comme clapet anti-retour et clapet de dérivation.
Le clapet anti-retour RVP 8 a pour tâche de fermer de préférence un écoulement sans fuite dans un sens et de permettre un écoulement libre dans le sens opposé. Il comprend essentiellement le boîtier (1), le clapet (2), le ressort de compression (3) et siège à ressort(4). La course du clapet (2), qui est guidé sur son
Le diamètre extérieur est limité par une butée mécanique. Le ressort de compression intégré (3) soutient le mouvement de fermeture. De plus, le ressort de compression (3) maintient le clapet (2) en position fermée même lorsqu'il n'y a pas de débit à travers la vanne.
Symbole
Diagramme structurel
①Boîtier ②Poppet ③Ressort ④Siège à ressort
1. Le liquide doit être filtré. La finesse minimale du filtre est de 20 ㎛.
2. Le réservoir doit être hermétique et un filtre à air doit être installé à l'entrée d'air.
3. Produits sans sous-plaque à la sortie de l'usine, si besoin, veuillez commander spécialement.
4. Les vis de fixation de la vanne doivent être de niveau haute intensité (classe 10.9). Veuillez les sélectionner et les utiliser en fonction des paramètres répertoriés dans le livre d'échantillons.
5. La rugosité de la surface liée à la valve doit être de 0,8/
6. La finition de surface de la pièce d'accouplement doit être de 0,01/100 mm.
