Dans le monde de l'automatisation industrielle et des systèmes de contrôle des fluides, la pression des vannes proportionnelles représente l'un des concepts les plus cruciaux pour réaliser des opérations précises et efficaces. Comprendre ce principe fondamental est essentiel pour les ingénieurs, les techniciens et toute personne travaillant avec des systèmes hydrauliques ou pneumatiques.

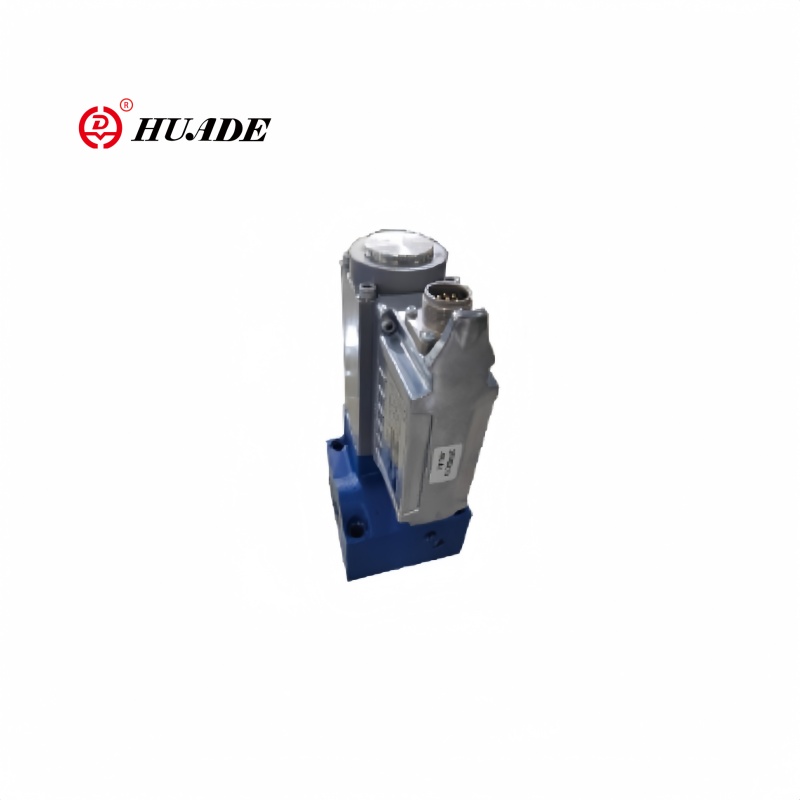

Définition de la pression de la vanne proportionnelle
La pression de la vanne proportionnelle fait référence à la pression de sortie contrôlée générée par une vanne proportionnelle, où le niveau de pression est directement proportionnel au signal d'entrée appliqué à la vanne. Contrairement aux simples vannes marche/arrêt qui fonctionnent dans des états binaires, les vannes proportionnelles fournissent un contrôle infiniment variable entre les valeurs de pression minimale et maximale en fonction de l'amplitude du signal d'entrée électrique.
[Comprenez d'abordque sont les vannes proportionnelles]
La relation entre le signal d'entrée et la pression de sortie suit une courbe linéaire ou prédéterminée, permettant une modulation précise de la pression. Cette relation proportionnelle permet un contrôle fluide et continu de la pression plutôt que des changements brusques, ce qui rend ces vannes idéales pour les applications nécessitant une régulation de pression affinée.
Comment fonctionnent les vannes proportionnelles
Le fonctionnement fondamental d'une vanne proportionnelle repose sur le contrôle de la force électromagnétique. Lorsqu'un signal électrique est appliqué au solénoïde de la vanne, il génère une force magnétique proportionnelle au courant ou à la tension d'entrée. Cette force électromagnétique agit contre un mécanisme à ressort et la pression du fluide pour positionner un tiroir ou un clapet de vanne.
À mesure que le signal d’entrée augmente, la force électromagnétique devient plus forte, éloignant l’élément de vanne de son siège. Cette ouverture accrue permet un débit de fluide plus important et entraîne généralement une pression en aval plus élevée, en fonction de la configuration de la vanne. Le positionnement précis de l'élément de vanne crée la relation proportionnelle entre le signal d'entrée et la pression de sortie.
Les vannes proportionnelles modernes intègrent souvent des systèmes de rétroaction utilisant des capteurs de position ou des transducteurs de pression pour garantir un contrôle précis et compenser les facteurs externes tels que les variations de température, les fluctuations de la pression d'alimentation ou l'usure des composants.
Types de contrôle de pression de vanne proportionnelle
Vannes proportionnelles à action directe
Ces vannes contrôlent directement la pression grâce à la force électromagnétique agissant sur l'élément de vanne. Ils sont généralement utilisés dans les applications à basse pression où la force du solénoïde est suffisante pour vaincre les forces du fluide et la tension du ressort. [Comparer avecconceptions de vannes proportionnelles hydrauliques]
Vannes proportionnelles pilotées
Pour les applications à pression plus élevée, les vannes pilotées utilisent une petite vanne proportionnelle pour contrôler une vanne principale plus grande. La vanne pilote module la pression vers une chambre de commande, qui positionne ensuite l'élément de vanne principal. Cette configuration permet un contrôle précis des hautes pressions avec une consommation électrique relativement faible.
Vannes de réduction de pression
Ces vannes proportionnelles maintiennent une pression aval constante quelles que soient les variations de pression en amont ou les changements de débit. La pression de sortie est proportionnelle au signal d'entrée, ce qui les rend idéaux pour les applications de régulation de pression.
Soupapes de surpression
Les soupapes de surpression proportionnelles fournissent des réglages de pression de décharge variables en fonction du signal d'entrée. Cela permet un réglage dynamique de la pression maximale du système sans réglage mécanique.
Applications et avantages
Le contrôle de pression des vannes proportionnelles trouve des applications dans de nombreuses industries. Dans l'hydraulique mobile, ces vannes permettent un fonctionnement fluide des équipements de construction, offrant un contrôle précis des mouvements de la flèche, du godet et des chenilles. Les systèmes d'automatisation de la fabrication utilisent des vannes proportionnelles pour des forces de serrage, des pressions de moulage par injection et des opérations de manutention constantes.
L'industrie aérospatiale s'appuie sur le contrôle proportionnel de la pression des valves pour les systèmes de commandes de vol, le fonctionnement des trains d'atterrissage et la gestion de la pression de la cabine. Dans le secteur automobile, ces soupapes contrôlent la pression de transmission, l'assistance de direction assistée et les systèmes de gestion du moteur.
Efficacité du système améliorée
L'adaptation précise de la pression aux exigences de charge réduit le gaspillage d'énergie et optimise les performances du système.
Consommation d'énergie réduite
Éviter la surpression entraîne des économies d’énergie significatives et une réduction des coûts d’exploitation.
Qualité des produits améliorée
Des pressions constantes sur les processus garantissent des résultats de fabrication fiables et la cohérence des produits.
Réactivité accrue du système
Des transitions de pression fluides offrent un meilleur contrôle du système et une fluidité opérationnelle.
Paramètres de performance clés
Intégration du système de contrôle
Les systèmes de contrôle de pression de vanne proportionnelle s'intègrent généralement à des unités de commande électroniques (ECU) ou à des contrôleurs logiques programmables (PLC). Ces contrôleurs fournissent les signaux électriques précis requis pour un contrôle précis de la pression tout en surveillant le retour du système.
Stratégies de contrôle modernes
Les systèmes de contrôle modernes utilisent souvent des stratégies de contrôle en boucle fermée, comparant en permanence la pression de sortie réelle aux points de consigne souhaités et ajustant les signaux d'entrée des vannes en conséquence. Cette approche compense les variations du système et maintient un contrôle précis de la pression dans des conditions de fonctionnement changeantes.
Développements futurs
L'évolution de la technologie des valves proportionnelles à pression se poursuit avec les progrès de la science des matériaux, des systèmes de contrôle électronique et de la technologie des capteurs. Les vannes intelligentes intégrant des diagnostics intégrés, des capacités de maintenance prédictive et une communication sans fil sont de plus en plus répandues.
La technologie des vannes numériques promet une précision et une flexibilité encore plus grandes, remplaçant potentiellement les vannes proportionnelles traditionnelles dans certaines applications. Cependant, le contrôle proportionnel de la pression des vannes reste une technologie fondamentale et fiable pour les systèmes fluidiques.
Comprendre la pression des vannes proportionnelles permet aux ingénieurs de concevoir des systèmes de contrôle des fluides plus efficaces, précis et fiables pour diverses applications, ce qui en fait un concept essentiel dans l'automatisation industrielle moderne.
