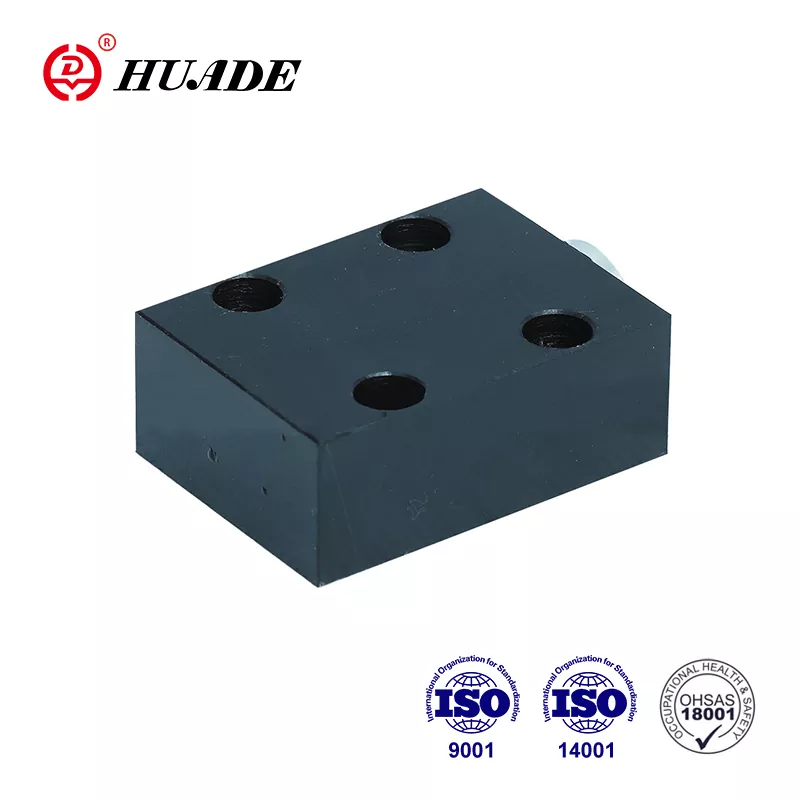

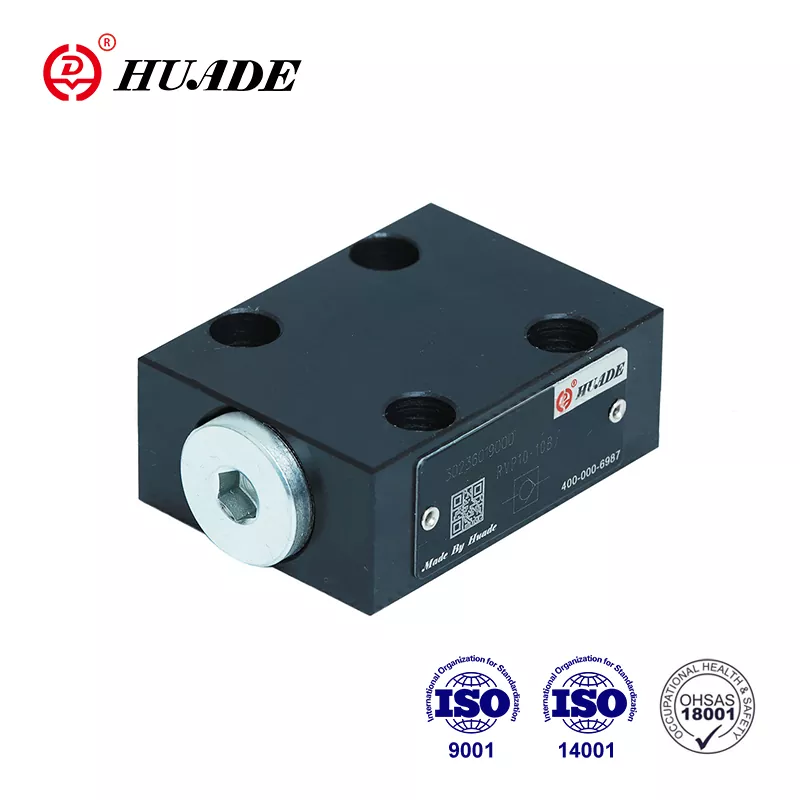

Coopération avec Rexroth depuis plus de 7 ans à partir de 1979, le clapet anti-retour Huade® RVP 6 peut remplacer complètement le même type de clapet proposé par Rexroth. L'usine a passé les normes ISO9001, ISO14001 et ISO45001. Les clapets anti-retour de Huade sont largement utilisés dans les machines d'ingénierie et de construction, la métallurgie, les machines-outils, etc. Tous les clapets anti-retour RVP 6 seront soumis à des tests stricts avant de quitter l'usine pour garantir une excellente qualité.
|
Données techniques |
|||||||||
|
Taille |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Pression de fonctionnement, max (MPa) |
31.5 |
||||||||
|
Pression d'ouverture (MPa) |
0.05 |
||||||||
|
Fluide sous pression |
huiles minérales ou ester de phosphate |
||||||||
|
Plage de température du fluide sous pression (℃) |
-30～+80 |
||||||||
|
Plage de viscosité (mm2/s) |
2,8 ~ 500 |
||||||||
|
Position de fixation |
facultatif |
||||||||
Caractéristiques:
▶ Connexion de l'embase
▶ Fermeture sans fuite dans un sens
Application:
Le clapet anti-retour RVP 6 est principalement utilisé à la sortie de la pompe comme clapet anti-retour et clapet de dérivation.
Le clapet anti-retour type RVP 6 a pour fonction de fermer de préférence un écoulement sans fuite dans un sens et de permettre un écoulement libre dans le sens opposé. Il se compose essentiellement du boîtier (1), du clapet (2), du ressort de compression (3), et siège à ressort(4). La course du clapet (2), qui est guidé sur son
Le diamètre extérieur est limité par une butée mécanique. Le ressort de compression intégré (3) soutient le mouvement de fermeture. De plus, le ressort de compression (3) maintient le clapet (2) en position fermée même lorsqu'il n'y a pas de débit à travers la vanne.
Symbole
Diagramme structurel
①Boîtier ②Poppet ③Ressort ④Siège à ressort
1. Le liquide doit être filtré. La finesse minimale du filtre est de 20 ㎛.
2. Le réservoir doit être hermétique et un filtre à air doit être installé à l'entrée d'air.
3. Produits sans sous-plaque à la sortie de l'usine, si besoin, veuillez les commander spécialement.
4. Les vis de fixation de la vanne doivent être de niveau haute intensité (classe 10.9). Veuillez les sélectionner et les utiliser en fonction des paramètres répertoriés dans le livre d'échantillons.
5. La rugosité de la surface liée à la valve doit être de 0,8/
6. La finition de surface de la pièce d'accouplement doit être de 0,01/100 mm.
