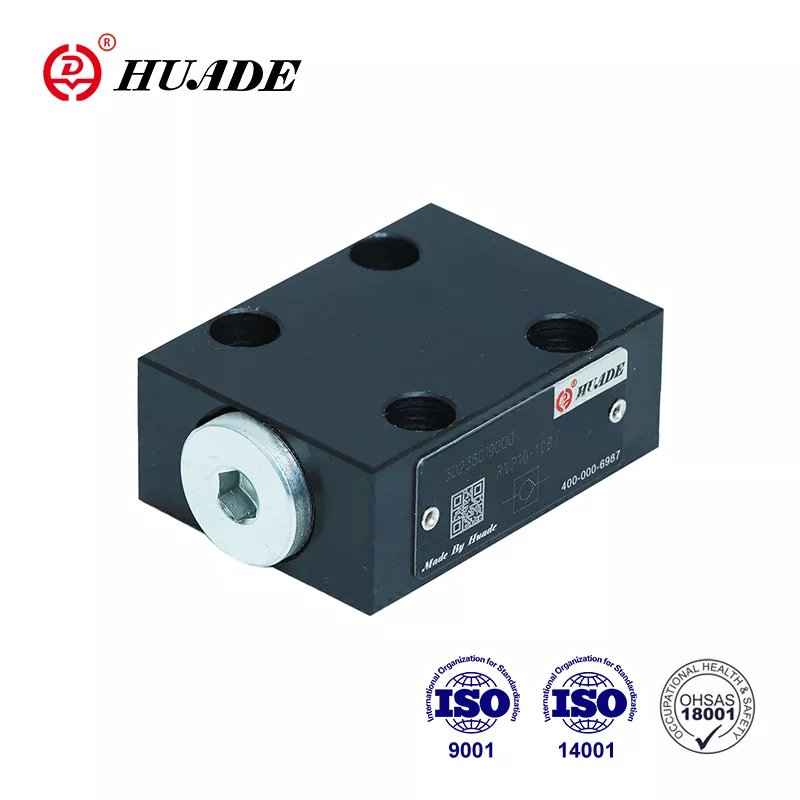

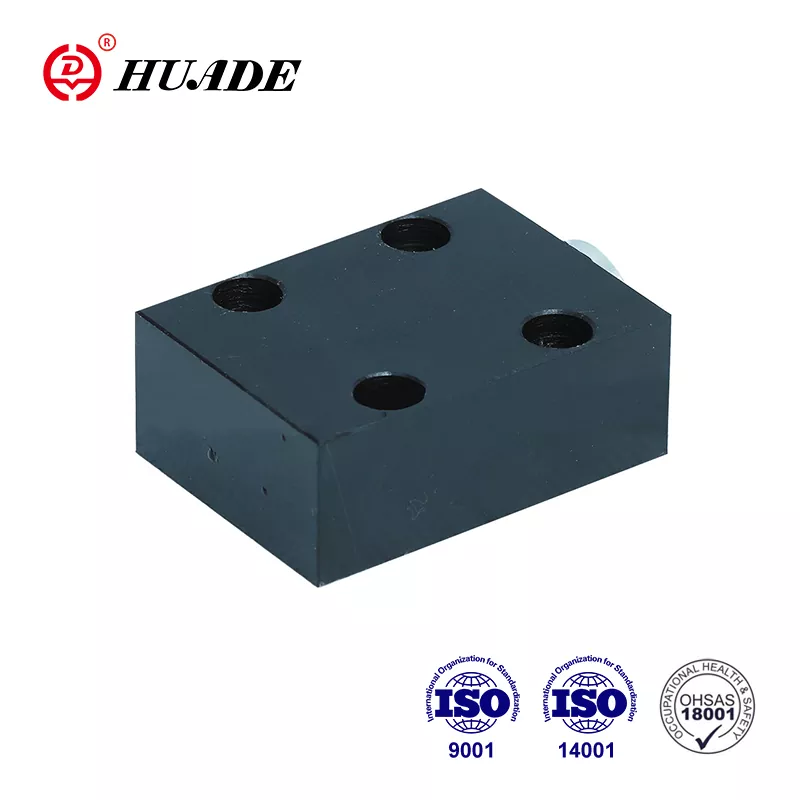

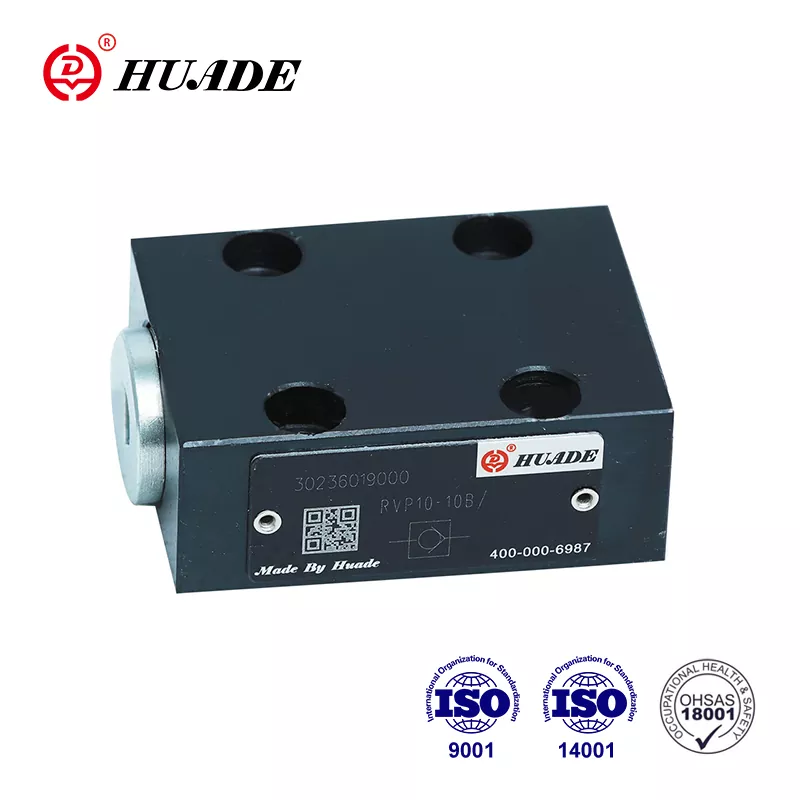

Créée grâce à un partenariat stratégique entre les gouvernements chinois et allemand en 1979, Huade a intégré la technologie de pointe de Rexroth. Le clapet anti-retour Huade® RVP 10 peut remplacer complètement le clapet anti-retour de Rexroth. L'usine a passé les normes ISO9001, ISO14001 et OH SAS18001. Les clapets anti-retour Huade® sont largement utilisés dans les machines d'ingénierie et de construction, la métallurgie, les machines-outils, la protection de l'environnement, la construction navale, l'aérospatiale, le transport ferroviaire, le pétrole et la pétrochimie et d'autres domaines. Tous les clapets anti-retour RVP 10 seront soumis à des tests stricts avant de quitter l'usine pour garantir une excellente qualité.
|
Données techniques |
|||||||||
|
Taille |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Pression de service, max (MPa) |
31.5 |
||||||||
|
Pression d'ouverture (MPa) |
0.05 |
||||||||
|
Fluide sous pression |
huiles minérales ou ester de phosphate |
||||||||
|
Plage de température du fluide sous pression (℃) |
-30～+80 |
||||||||
|
Plage de viscosité (mm2/s) |
2,8 ~ 500 |
||||||||
|
Position de fixation |
facultatif |
||||||||
|
Poids (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Caractéristiques:
▶ Connexion de l'embase
▶ Fermeture sans fuite dans un sens
Application:
Le clapet anti-retour RVP 10 est principalement utilisé à la sortie de la pompe comme clapet anti-retour et clapet de dérivation.
Le clapet anti-retour RVP 10 est une structure de clapet à clapet avec une faible perte de pression. Il a pour tâche de fermer de préférence un écoulement sans fuite dans un sens et de permettre un écoulement libre dans le sens opposé. Il comprend essentiellement le boîtier (1), le clapet (2), le ressort de compression (3) et le siège de ressort (4). ). La course du clapet (2), qui est guidé sur son
diamètre extérieur, est limité par une butée mécanique. Le ressort de compression intégré (3) soutient le mouvement de fermeture. De plus, le ressort de compression (3) maintient le clapet (2) en position fermée même lorsqu'il n'y a pas de débit à travers la vanne.
Symbole
Diagramme structurel
①Boîtier ②Poppet ③Ressort ④Siège à ressort
1. Le liquide doit être filtré. La finesse minimale du filtre est de 20 ㎛.
2. Le réservoir doit être hermétique et un filtre à air doit être installé à l'entrée d'air.
3. Produits sans sous-plaque à la sortie de l'usine, si besoin, veuillez commander spécialement.
4. Les vis de fixation de la vanne doivent être de niveau haute intensité (classe 10.9). Veuillez les sélectionner et les utiliser en fonction des paramètres répertoriés dans le livre d'échantillons.
5. La rugosité de la surface liée à la valve doit être de 0,8/
6. La finition de surface de la pièce d'accouplement doit être de 0,01/100 mm.
