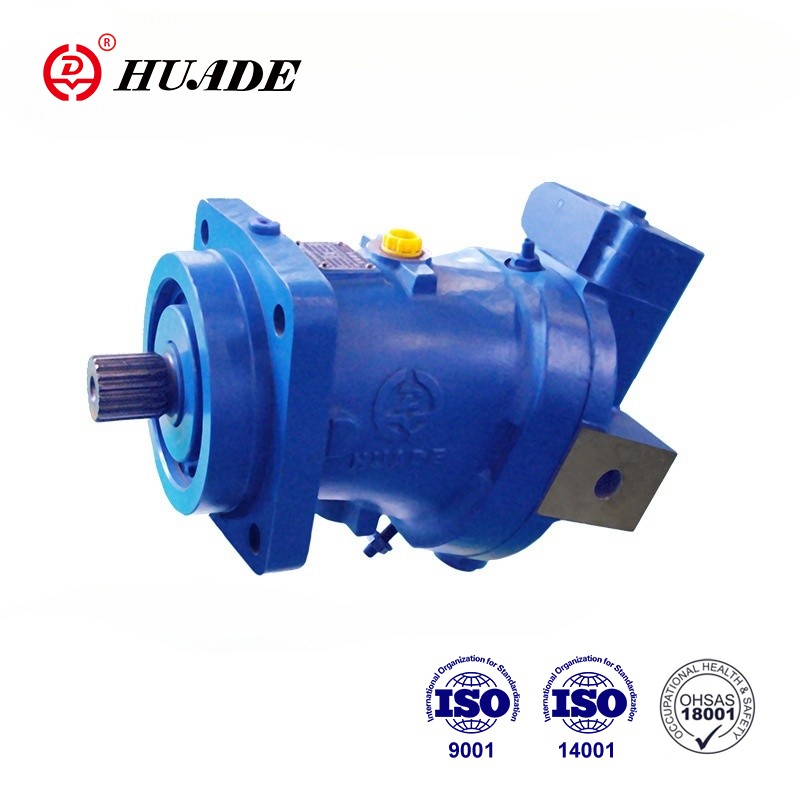

Comment fonctionne un moteur à piston axial hydraulique?

Moteurs de piston axial hydrauliquereprésenter un des solutions les plus sophistiquées et les plus efficaces dans la technologie de l'énergie fluide. Ces dispositifs convertis de la précision convertissent l'énergie hydraulique en rotation énergie mécanique, ce qui les rend indispensables dans des applications allant de Équipement de construction dans des machines de fabrication de précision. Compréhension Leur opération révèle les principes d'ingénierie élégants qui rendent moderne systèmes hydrauliques possibles.

Le principe fondamental

À la base, un moteur à piston axial hydraulique opère sur le principe de Pascal, qui indique que la pression s'est appliquée à un Le liquide confiné est transmis également dans toutes les directions. Les harnais de moteur Ce principe en utilisant du liquide hydraulique sous pression pour conduire des pistons disposés dans un motif circulaire autour d'un axe central. Alors que ces pistons reculent et en avant, ils créent un mouvement de rotation à travers une mécanique soigneusement conçue Système de liaison.

Le terme "axial" fait référence au orientation des pistons, qui sont positionnés parallèles à la principale axe de rotation. Cet arrangement diffère des moteurs à piston radiaux, où Les pistons sont positionnés perpendiculaires à l'axe. La configuration axiale offre des avantages distincts en termes de densité de puissance, d'efficacité et compacité.

Composants de base et leurs fonctions

Le bloc de cylindre

Le bloc de cylindre sert de cœur de le moteur, contenant plusieurs cylindres usinés précisément disposés symétriquement autour de l'axe central. En règle générale, les moteurs présentent entre cinq et neuf cylindres, sept étant une configuration commune. Chaque cylindre abrite un piston qui se déplace axialement à mesure que la pression hydraulique est appliquée. Le Le bloc de cylindre tourne comme une unité, entraînée par l'action collective de tous pistons.

Pistons et éléments de connexion

Les pistons individuels s'adaptent parfaitement dans chacun Cylindre, scellé par des anneaux de précision pour éviter les fuites internes. Chaque piston se connecte à une bielle de connexion ou à une pantoufle, qui transfère le mouvement linéaire du piston au mouvement de rotation. Ces éléments de connexion doivent résister forces formidables tout en maintenant un alignement précis tout au long de la rotation faire du vélo.

La plaque de bouffée

La plaque de bouffée représente peut-être le plus composant ingénieux du moteur à piston axial. Cette plaque inclinée, également appelée plaque de came, convertit le mouvement linéaire des pistons en mouvement de rotation. Comme Le bloc de cylindre tourne, les pistons suivent le contour de la plaque de râpe, entrer et sortir de leurs cylindres. L'angle de la plaque râpée directement détermine le déplacement de chaque course de piston et dans le déplacement variable Moteurs, cet angle peut être ajusté pour contrôler la vitesse du moteur et le couple.

Plaque de soupape et timing de port

La plaque de soupape contrôle le moment de Débit de fluide hydraulique vers et depuis chaque cylindre. Ce composant stationnaire Caractéristiques des ports positionnés avec précision qui s'alignent avec le cylindre rotatif bloc. Alors que chaque cylindre tourne devant la plaque de soupape, il se connecte alternativement à l'entrée à haute pression et à la sortie à basse pression, garantissant que les pistons Recevez du liquide sous pression au bon moment de leur cycle.

Le cycle de fonctionnement

Le fonctionnement d'un piston axial hydraulique Le moteur suit un cycle soigneusement orchestré qui se répète aussi longtemps Comme le liquide sous pression est fourni.

Phase d'admission

Pendant la phase d'admission, un piston commence sa course extérieure alors que son cylindre s'aligne avec le port à haute pression sur le plaque de soupape. Le liquide hydraulique sous pression se précipite dans le cylindre en expansion espace, poussant contre le piston. La force générée dépend à la fois du Pression hydraulique et zone efficace du piston.

Phase de puissance

Alors que le cylindre continue de tourner, le Le piston atteint une extension maximale et commence sa course intérieure. Le pressurisé Le fluide piégé dans le cylindre exerce une force sur le piston, qui transmet ceci Forcer à travers la tige de connexion à la plaque à tronc. Puisque la plaque de boue est Fixé à un angle, cette force axiale crée un moment de rotation, contribuant au couple de sortie du moteur.

Phase d'échappement

Lorsque le cylindre s'aligne avec le port à basse pression, le liquide comprimé est expulsé lorsque le piston complète son coup intérieur. Ce timing garantit que chaque cylindre est vidé de liquide usé Avant de commencer le cycle d'admission suivant. Le timing précis de cette action de valve est crucial pour maintenir un fonctionnement en douceur et prévenir les pertes de pression.

Technologie de déplacement variable

De nombreuses fonctionnalités modernes de moteurs à piston axial Capacité de déplacement variable, obtenue en ajustant l'angle de plaque de cyclure. Lorsque l'angle de plaque de bouclage augmente, les pistons éprouvent des traits plus longs, entraînant un plus grand déplacement par révolution et un couple plus élevé à plus bas vitesses. Inversement, la réduction de l'angle de plaque de cyclique diminue le déplacement, permettant des vitesses de rotation plus élevées avec un couple réduit.

Cette fonction de déplacement variable fournit flexibilité de contrôle exceptionnelle. Les commandes électroniques peuvent s'adapter automatiquement l'angle de plaque d'écranlume en fonction des exigences de charge, optimisant l'efficacité à travers un large éventail de conditions de fonctionnement. Certains systèmes avancés peuvent même réaliser déplacement zéro, arrêtant efficacement le moteur sans interrompre Écoulement hydraulique.

Efficacité et performance Caractéristiques

Les moteurs de piston axial hydraulique atteignent Des niveaux d'efficacité remarquablement élevés, dépassant souvent 95% en fonctionnement optimal conditions. Cette efficacité découle de plusieurs facteurs de conception, notamment fuite interne minimale, tolérances précises des composants et liquide optimisé dynamique. La disposition axiale contribue à cette efficacité en fournissant Forces radiales équilibrées qui réduisent les charges de roulement et la friction mécanique.

Le rapport puissance / poids de ces moteurs est exceptionnel, ce qui les rend idéaux pour les applications mobiles où le poids est critique. Un seul moteur peut produire un couple énorme tout en maintenant Dimensions relativement compactes. De plus, la protection inhérente à la surcharge des systèmes hydrauliques signifie que ces moteurs peuvent gérer des surcharges temporaires sans dommage.

Applications et avantages

Motors de piston axial hydraulique trouver applications dans de nombreuses industries. Dans l'équipement de construction, ils alimentent Les pistes des excavateurs et les roues des chargeurs. Les applications marines incluent Les nuages ancre et les systèmes de propulsion. Les utilisations industrielles vont du convoyeur Drives vers des broches de machine-outil.

Les avantages des moteurs à piston axial s'étendent au-delà de leur grande efficacité et de leur densité de puissance. Ils offrent un excellent Contrôle de vitesse peut fonctionner dans les deux sens avec des performances égales, et Fournir des capacités de démarrage et d'arrêt instantanées. Leur capacité à maintenir Le couple constant sur les vitesses variables les rend idéaux pour les applications nécessitant un contrôle de mouvement précis.
