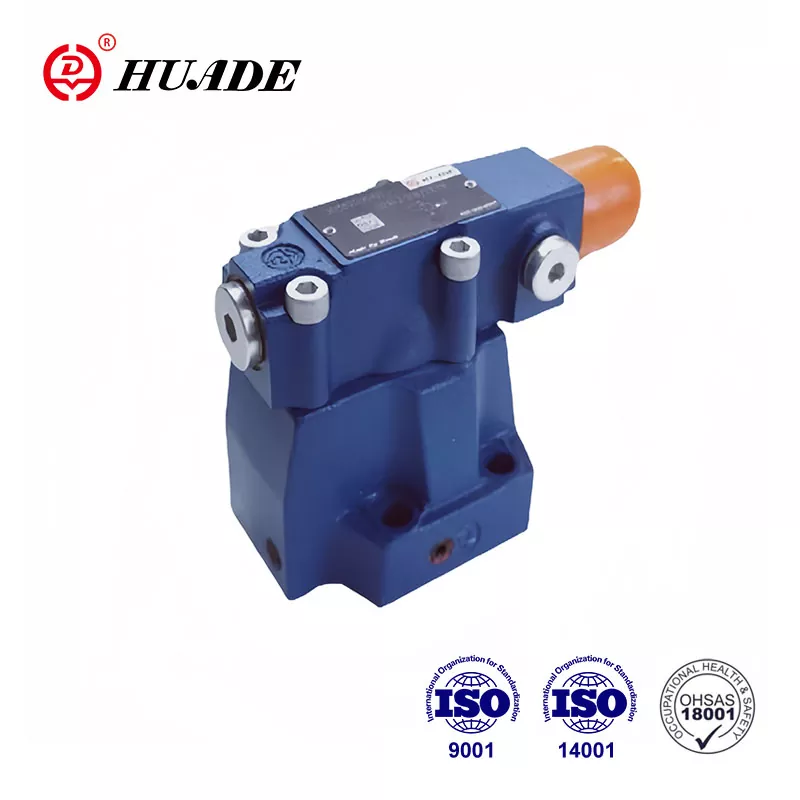

Qu'est-ce qu'une vanne séquentielle de pression ? (La réponse simple)
Une vanne de séquence de pression (qui fait partie desoupape de régulation de pressionsystèmes) est comme unfeu de signalisation intelligent pour systèmes hydrauliques. Tout comme un feu de signalisation contrôle le moment où les voitures peuvent circuler, cette vanne contrôle le moment où différentes parties d'une machine peuvent commencer à fonctionner.
Voici l'idée clé :Il reste fermé (voyant rouge) jusqu'à ce que la pression atteigne un niveau spécifique, puis s'ouvre (voyant vert) pour laisser le fluide hydraulique s'écouler vers le composant suivant. Cela crée un séquençage automatique sans aucun ordinateur ni commande électrique nécessaire.
Exemple rapide :
Pensez à préparer un sandwich au beurre de cacahuète :
Étape 1 :Préparer le pain (action principale)
Attendez:Assurez-vous que le pain est correctement positionné
Étape 2 :Ajouter le beurre de cacahuète (action secondaire)
Une vanne de séquence de pression fait la même chose pour les machines : elle garantit que l'étape 1 est complètement terminée avant le début de l'étape 2.
Pourquoi vos machines ont besoin de vannes de séquence de pression
Vous vous demandez pourquoi nous ne pouvons pas tout laisser se produire en même temps ? Voici pourquoi un séquençage approprié est important :
Sans contrôle de séquence, vous seriez au chaos. Imaginez si la transmission de votre voiture essayait de changer de vitesse alors que le moteur démarrait encore, ou si une imprimante 3D commençait à imprimer avant que le plateau ne soit chauffé. C'est exactement ce qui se produit dans les systèmes hydrauliques sans séquencement approprié.
L'analyse de rentabilisation (pourquoi les ingénieurs les aiment) :
Zéro électricité requise- Fonctionne dans des environnements explosifs où l'électronique tombe en panne
Fiabilité à toute épreuve- Moins de pièces signifie moins de pannes (durée de vie typique : 10+ ans)
Économies de coûts- Peut remplacer les systèmes PLC à 5 000 $ par une vanne à 200 $
Simplicité d'entretien- La plupart des techniciens peuvent les entretenir avec des outils de base
Vraie question :Préféreriez-vous faire confiance à un programme informatique ou à un simple appareil mécanique dans un environnement sale et sous haute pression ? Les ingénieurs les plus expérimentés choisissent à chaque fois la mécanique.
Comment fonctionne une vanne séquentielle de pression ?
Le principe de fonctionnement est en fait assez simple :
Le processus de base :
L'action principale commence- Le premier cylindre ou moteur commence à fonctionner
La pression monte- Lorsque la première action est terminée, le fluide cesse de bouger et la pression augmente
La vanne s'ouvre- Une fois que la pression atteint le point de consigne (comme 400 PSI), la vanne de séquence s'ouvre
L'action secondaire commence- Le fluide s'écoule vers le deuxième cylindre ou moteur
Pensez-y comme à un barrage dans une rivière. Le barrage (vanne de séquence) retient l'eau jusqu'à ce que le niveau d'eau (pression) devienne suffisamment élevé. Ensuite, il ouvre les portes pour laisser l'eau s'écouler en aval.
Pièces clés (ce qu'il y a à l'intérieur) :
Corps de vanne- Le logement principal (comme une maison)
Printemps- Règle la "pression de déclenchement" (comme une serrure de porte)
Vis de réglage- Votre cadran de pression (comme un thermostat)
Orifice de vidange externe- Maintient des lectures précises (comme un trou de décompression)
Pour un conseil :Le drain externe est crucial : sans lui, la contre-pression peut tromper la vanne et l'amener à s'ouvrir au mauvais moment. Spécifiez toujours un drain externe dans la conception de votre système.
Types de vannes de séquence hydraulique : laquelle avez-vous besoin ?
Vous ne savez pas quel type choisir ? Voici la répartition qui vous évitera des erreurs coûteuses.
[Comparer avec d'autrestypes de vannes de régulation de pression]
1. Vannes de séquence hydrauliques à action directe
Pensez-y comme :Une simple porte à ressort
Temps de réponse :Rapide comme l'éclair (2 à 10 millisecondes)
Plage de pression :Jusqu'à 5 000 PSI généralement
Coût:Économique (50 $ à 300 $)
Idéal pour :Petit équipement mobile, applications à cycle rapide
Inconvénient :Peut être « nerveux » à haute pression
2. Vannes de séquence de pression pilotées
Pensez-y comme :Un système sophistiqué à deux étages
Temps de réponse :Plus lent mais régulier (≈100 millisecondes)
Plage de pression :Jusqu'à 10 000+ PSI
Coût:Investissement plus élevé (200 $ à 1 500 $)
Idéal pour :Grandes presses industrielles, fabrication de précision
Avantage:Stabilité à toute épreuve dans diverses conditions
Lequel devriez-vous choisir ?Si vous avez besoin de rapidité et de simplicité, optez pour l’action directe. Si vous avez besoin de précision et gérez des débits élevés, le système piloté est votre réponse.
Applications des vannes de séquence de pression : où vous les trouverez en fonctionnement
Curieux de savoir où fonctionnent réellement ces valves ? Ils sont partout – vous les rencontrez probablement quotidiennement sans le savoir.
Équipement de fabrication et industriel
Centres d'usinage CNC :Serrer la pièce → démarrer la coupe → rétracter les outils
Moulage par injection :Fermer le moule → injecter du plastique → éjecter la pièce
Presses hydrauliques :Positionner le matériau → appliquer une pression → relâcher et éjecter
Applications de machines mobiles
Camions poubelles :Soulever le conteneur → basculer et vider → revenir en position
Matériel de chantier :Déployer les stabilisateurs → soulever la charge → rétracter la flèche
Machines agricoles :Relever l'outil → engager la prise de force → démarrer l'opération
Systèmes spécialisés
Commande de vérin télescopique :Étendez les sections dans le bon ordre pour un fonctionnement fluide
Systèmes hydrauliques à plusieurs étages :Coordonner plusieurs actionneurs sans commandes électroniques
Le modèle ?Chaque fois que vous voyez un équipement hydraulique faire les choses dans un ordre parfait, il y a probablement une vanne de séquence qui orchestre le spectacle.
En quoi une vanne séquentielle de pression est-elle différente des autres vannes ?
Il est facile de confondre les vannes de séquence de pression avec d'autres vannes similaires. Voici comment les distinguer.
[En savoir plus surfonctions de la soupape de décharge]
Soupape de séquence ou soupape de décharge
| Fonctionnalité | Vanne de séquence | Soupape de décharge |
|---|---|---|
| But | Contrôle l’ordre des opérations | Protège le système de la haute pression |
| État par défaut | Fermé | Fermé |
| Quand il s'ouvre | À la pression réglée pour commencer l'action suivante | Seulement quand la pression devient trop élevée |
| Où va le liquide | Vers l'actionneur suivant | Retour au réservoir |
Vanne de séquence vs vanne de réduction
| Fonctionnalité | Vanne de séquence | Soupape de réduction |
|---|---|---|
| État par défaut | Normalement fermé | Normalement ouvert |
| Ce qu'il surveille | Pression d'entrée | Pression de sortie |
| But | Commencer la prochaine opération | Limiter la pression en aval |
Guide de sélection des vannes de séquence hydraulique : réussir du premier coup
Fatigué de deviner quelle valve fonctionnera ? Voici votre processus de sélection étape par étape :
Étape 1 : Connaissez la configuration système requise
Pression maximale du système :La valve doit gérer 25 % au-dessus de votre pression la plus élevée
Débit du circuit secondaire :Calculez le GPM nécessaire (la valve doit gérer 20 % de plus)
Précision requise :±50 PSI pour un usage général, ±10 PSI pour un travail de précision
Besoins en matière de temps de réponse :Rapide (<50 ms) ou stable (>100 ms)
Étape 2 : Vérification de la réalité environnementale
Posez-vous ces questions :
Quelle est la plage de température ? (Les joints standard fonctionnent de -10°F à +200°F)
À quel point l’environnement est-il sale ? (Considérez la résistance à la contamination)
Quel type de fluide hydraulique ? (Pétrole, synthétique, biosourcé ?)
Des soucis d’atmosphère explosive ? (Peut nécessiter des certifications spéciales)
Étape 3 : Calculez la taille de votre vanne
Formule simple pour la capacité de débit :
Cv requis = Débit (GPM) ÷ √ (Chute de pression à travers la vanne)
Exemple:Débit secondaire de 20 GPM avec une chute de pression disponible de 100 PSI Cv = 20 ÷ √100 = 2,0
Pour un conseil :Dimensionnez toujours votre vanne 20 à 30 % plus grande que celle calculée pour éviter de fonctionner à sa capacité maximale.
Conseils d'installation de la vanne séquentielle de pression : évitez les erreurs coûteuses
Prêt à installer mais vous craignez de vous tromper ? Suivez ces directives testées sur le terrain :
Paramètres de configuration critiques
Calcul de la pression de consigne :Charge primaire + marge de sécurité de 50 à 100 PSI
Coordination des soupapes de décharge :Régler la soupape de décharge à 150-200 PSI au-dessus de la soupape de séquence
Raccordement de vidange externe :Connectez-vous toujours au réservoir (ne branchez jamais ce port !)
Orientation de montage :Suivez les spécifications du fabricant (généralement n'importe quelle position OK)
Séquence d'installation qui fonctionne
Vérification avant l'installation :Vérifiez tous les ports et connexions
Monter la vanne :Utilisez des spécifications de couple appropriées (généralement 15-25 pi-lb pour les raccords)
Régler la pression initiale :Commencez bas, ajustez à la hausse pendant les tests
Cycle d'essai :Exécutez plusieurs cycles complets avant le réglage final
Affiner:Ajustez la pression de réglage pour des performances optimales
Erreur courante des débutants :Régler la pression trop élevée au départ. Commencez toujours bas et augmentez - il est plus facile d'augmenter la pression que de réparer un équipement endommagé.
Dépannage des vannes de séquence : résoudre rapidement les problèmes
Le système ne séquence pas correctement ? Voici votre feuille de route de diagnostic :
Problème n°1 : l'action secondaire ne démarre pas
Symptômes:Le cylindre primaire termine sa course, mais le secondaire ne s'active jamais
Diagnostic rapide :Vérifier le manomètre du système pendant la fin de la course primaire
Solutions (par ordre de vraisemblance) :
Pression de réglage de la vanne de séquence inférieure
Dégager la conduite de vidange bloquée
Remplacer le ressort faible ou cassé
Vérifiez que la soupape de décharge ne s'ouvre pas trop tôt
Problème n°2 : activation secondaire prématurée
Symptômes:Les deux actions tentent de se produire simultanément
Causes profondes :Réglez la pression trop basse OU des pics de pression inattendus
Stratégie de correction :Augmentez la pression réglée par incréments de 25 PSI jusqu'à ce que le séquençage approprié soit obtenu
Problème n°3 : fonctionnement irrégulier ou bruyant
Ce que vous entendrez/verrez :Bavardages, vibrations, cycles incohérents
Suspects habituels :Fluide contaminé, air dans le système, composants internes usés
Plan d'action :
Vérifiez la propreté du fluide (doit être ISO 18/16/13 ou mieux)
Purger l'air de tous les points hauts
Si les problèmes persistent, reconstruisez ou remplacez la valve.
Conseil de diagnostic d’urgence :Si vous perdez du temps de production, contournez temporairement la vanne de séquence et opérez manuellement lors de la commande de pièces.
Maintenance des vannes de séquence de pression : maximisez votre investissement
Vous voulez éviter les temps d’arrêt inattendus ? Ces stratégies de maintenance permettront à vos vannes de fonctionner pendant des décennies :
La routine d'inspection de 90 jours
Contrôle visuel :Rechercher des fuites externes, de la corrosion, des raccords desserrés
Vérification de la pression :Confirmer que la pression réglée n'a pas dérivé (tolérance de ± 25 PSI)
Analyse des fluides :Vérifier les niveaux de contamination et l'état du fluide
Inventaire cyclique :Suivez les opérations pour la planification de la maintenance prédictive
Tâches de maintenance annuelle
Rinçage complet du système :Remplacer les filtres et le liquide hydraulique
Calibrage de la vanne :Réinitialiser les pressions aux spécifications d'origine
Inspection des joints :Vérifiez l'usure avant qu'ils ne tombent en panne de manière catastrophique
Tests de performances :Vérifier les temps de réponse et la précision de la pression
Réalité du budget de maintenance :Dépenser 200 $/an en maintenance préventive permet généralement d’économiser plus de 2 000 $ en réparations d’urgence et en perte de production.
Conseil d'entretien malin :Gardez une vanne de rechange configurée et prête. Lorsque des problèmes surviennent, remplacez les vannes et reconstruisez l'unité défaillante hors ligne : temps d'arrêt minimal, productivité maximale.
Tendances technologiques des vannes de séquence : les prochaines étapes
Vous vous demandez si les vannes de séquence deviendront obsolètes ? Voici ce que savent les initiés de l’industrie :
Intégration de vannes de séquence intelligentes
Capteurs IoT :Surveiller les cycles, la température et la dérive de pression
Analyse prédictive :L'IA prédit les pannes 30 à 60 jours à l'avance
Diagnostic à distance :Vérifiez l’état des valves depuis votre téléphone
Réalité des coûts :Les vannes intelligentes coûtent 2 à 3 fois plus cher mais peuvent réduire les coûts de maintenance de 40 %
Matériaux et conception avancés
Technologie de nano-revêtement :Prolonge la durée de vie du joint de 300 à 500 %
Corps de vannes composites :Plus léger, meilleure résistance à la corrosion
Internes à faible friction :Réduit les pertes d'énergie de 15 à 25 %
Le débat électronique contre mécanique
Avantages du contrôle électronique :Programmable à l'infini, précis et riche en données
Avantages de la vanne mécanique :Aucune programmation nécessaire, fonctionne sans alimentation, dépannage plus simple
Réalité de l'industrie :Même si l'électronique progresse, les vannes de séquence mécaniques conservent une forte part de marché dans les domaines suivants :
Applications sensibles aux coûts
Environnements dangereux
Sites éloignés sans alimentation fiable
Des systèmes simples où l'électronique ajoute une complexité inutile
Conclusion :Les vannes de séquence de pression ne vont nulle part : elles évoluent pour être plus intelligentes tout en restant mécaniquement fiables.
Vos prochaines étapes : mettre ces connaissances en pratique
Prêt à spécifier, installer ou dépanner une vanne de séquence de pression ? Voici votre plan d'action :
Pour les concepteurs de systèmes :
Calculez vos besoinsen utilisant les formules de dimensionnement fournies
Choisissez le type de vannebasé sur les besoins de vitesse et de précision
Spécifier un drain externe- ne laissez pas les entrepreneurs faire des économies à ce sujet
Plan d'accès au réglage- les techniciens vous remercieront plus tard
Pour les équipes de maintenance :
Commencez cette routine d’inspection de 90 joursimmédiatement
Stock de pièces de rechange communes(ressorts, joints, vis de réglage)
Documenter les pressions actuellesavant qu'ils ne dérivent
Opérateurs ferroviairesreconnaître les signes avant-coureurs
Pour les dépanneurs :
Vérifiez toujours les bases en premier- pression, niveau de liquide, état du filtre
Gardez un manomètre à portée de mainpour un diagnostic rapide
N'oubliez pas la règle du drain externe- il résout 60% des problèmes de vannes de séquence
Des questions sur votre application spécifique ?La plupart des fabricants de vannes proposent une assistance gratuite en matière d'ingénierie d'application - profitez de leur expertise.
Réflexion finale :La meilleure vanne de séquence est celle qui est correctement sélectionnée, correctement installée et régulièrement entretenue. Maîtrisez ces principes fondamentaux et vous n'aurez plus jamais de mystérieux problèmes de séquençage.
