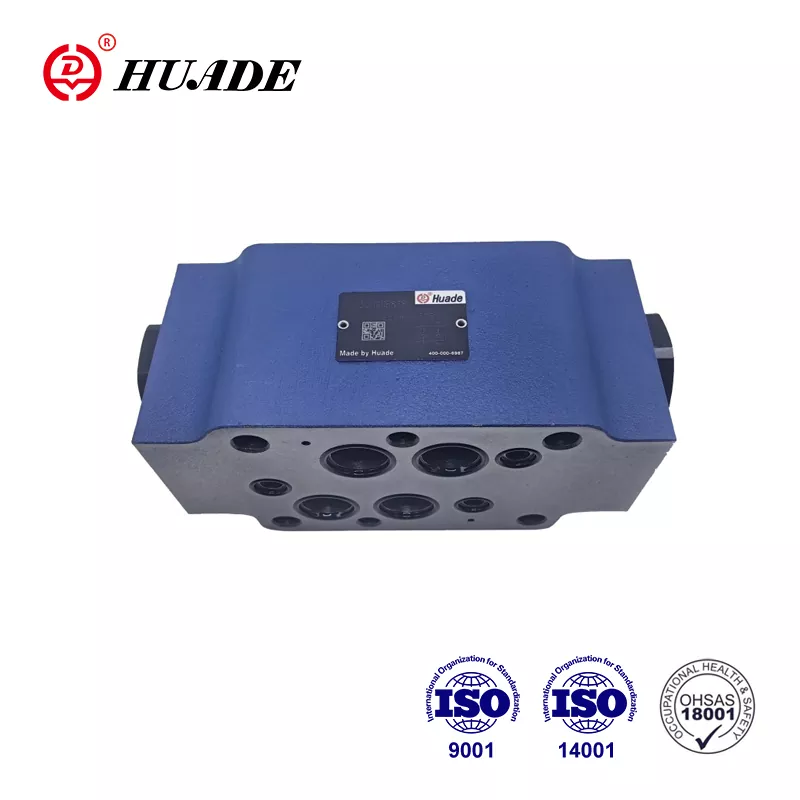

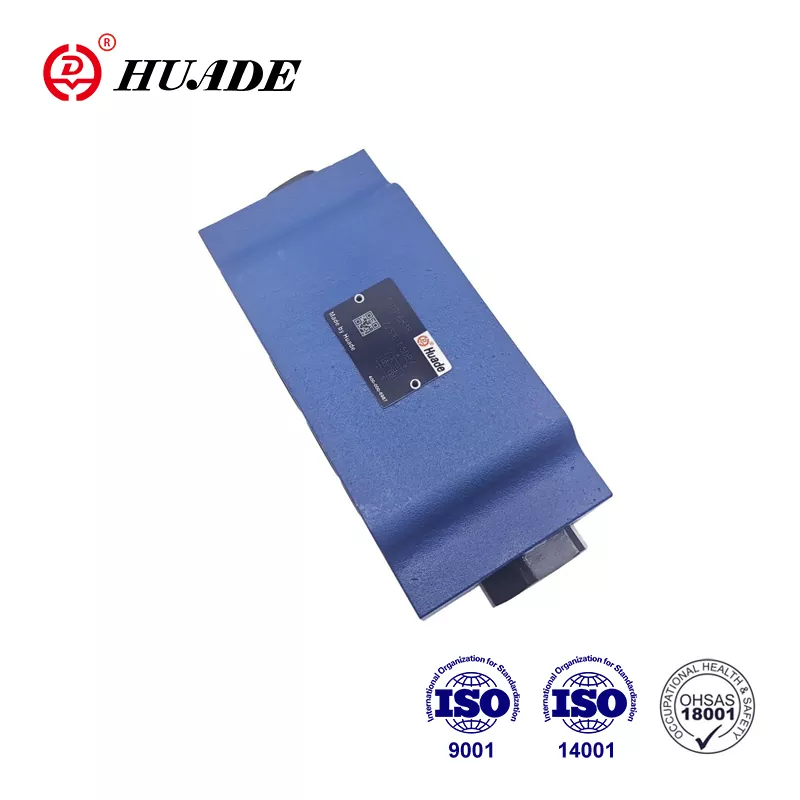

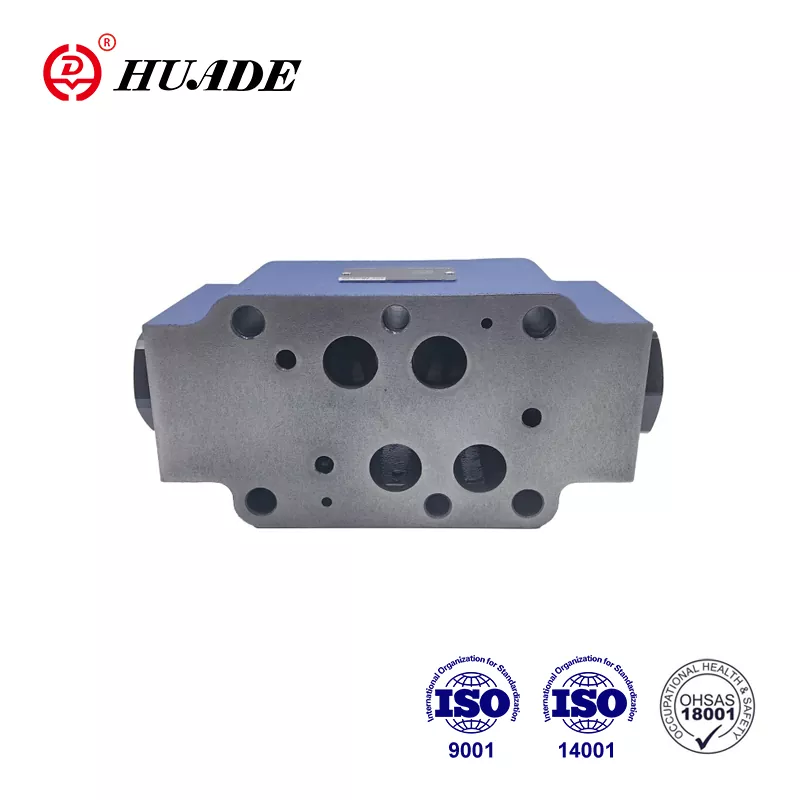

Créée grâce à un partenariat stratégique entre les gouvernements chinois et allemand en 1979, Huade a coopéré à deux reprises avec Rexroth. Le clapet anti-retour Huade® Z2S 16 peut remplacer le Z2S 16 de Rexroth dans la même série. Le prix est plus raisonnable. L'usine dispose d'un bon système d'inspection pour garantir des performances stables. Chaque Z2S 16 sera emballé dans des cartons standards et un emballage plastique étanche avant de quitter l'usine. Huade a passé les normes ISO9001, ISO14001 et OH SAS18001. Les valves directionnelles hydrauliques Huade® sont utilisées dans l'industrie militaire en raison de leurs performances fiables. C'est une ancienne marque nationale en Chine.
|
Taille |
6 |
10 |
16 |
22 |
|
Débit maximum (L/min) |
à 60 |
à 120 |
à 300 |
à 450 |
|
Pression de fonctionnement maximale (MPa) |
à 31,5 |
|||
|
Pression de craquage (MPa) |
Voir les courbes caractéristiques |
|||
|
Instructions |
Voir les symboles |
|||
|
Rapport de superficie |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Pressure fluid |
Huiles minérales (pour joint NBR) ou ester de phosphate (pour joint FPM) |
|||
|
Plage de température du fluide sous pression (℃) |
-30～+80 |
|||
|
Plage de viscosité (mm2/s) |
2,8 à 500 |
|||
|
Poids (Kg) |
environ 0,8 |
environ 3 |
environ 6,5 |
environ 12 |
Caractéristiques:
▶ À utiliser dans les assemblages empilables verticaux
▶ Pour la fermeture sans fuite d'un ou deux ports de service
▶ Schéma de portage vers Din 24 340 forme A, ISO4401 et CETOP - RP 121H
Application:
Ce clapet anti-retour Z2S est utilisé pour une installation d'empilage vertical. Il peut sceller un ou deux ports d'huile fonctionnels sans fuite selon les besoins.
Le clapet anti-retour piloté de type Z2S 16 est de conception à plaque sandwich. Il est utilisé pour fermer sans fuite un ou deux ports de service, même pendant de longues périodes. La libre circulation se produit de A1 vers A2 ou de B1 vers B2. Le flux dans A1 B1 dans le sens opposé est bloqué. Lorsque le fluide s'écoule de A1 vers A2, le tiroir est mis sous pression et poussé vers la droite, ouvrant ainsi la vanne à clapet à bille qui ouvre ensuite le clapet. Afin d'assurer une fermeture correcte de la vanne, les ports de service A2 B2 de la vanne directionnelle doivent être connectés au réservoir en position neutre.
Symbole de Z2S
Exemple de circuit typique de Z2S
