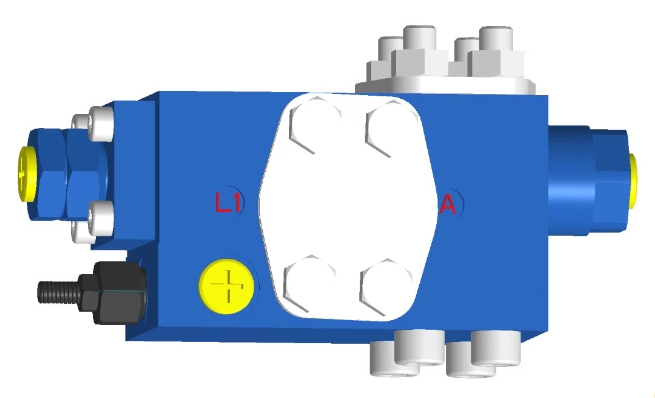

Sortie du produit de la vanne d'équilibrage de la vanne hydraulique Huade HD-BLV20-1X

La vanne d'équilibrage HD-BLV20-1X est un élément clé du système hydraulique des engins de chantier, notamment dans les équipements de levage (tels que les camions-grues, les grues à tour, les nacelles élévatrices, etc.).

Fonctions de base

▪Contrôle de la charge et précision du mouvement

①La commande proportionnelle pilote interne réalise le démarrage et l'arrêt en douceur de l'actionneur (cylindre/moteur), éliminant ainsi la gigue ou l'impact sous une charge d'inertie élevée.

②Il offre une capacité de régulation continue de la vitesse dans des actions telles que le levage et l'abaissement d'objets lourds, le mouvement télescopique à amplitude variable et s'adapte aux besoins du fonctionnement en micro-mouvements (tels que le levage précis).

▪Fonction de maintien de sécurité

①La valve de maintien de charge mécanique intégrée peut empêcher la charge de devenir incontrôlable même si le tuyau hydraulique éclate ou si le système relâche accidentellement la pression (conformément aux normes de sécurité ISO 13849).

②La soupape de sécurité de protection secondaire intégrée libère la pression lorsque la pression du pipeline augmente anormalement pour protéger l'actionneur contre les dommages dus à la pression maximale.

▪Capacité anti-fluctuation du débit

1. La conception de compensation de pression est adoptée. Lorsque la pompe ne fournit pas suffisamment d'huile (par exemple lorsque le régime moteur chute) ou que la charge change soudainement, l'ouverture de la vanne est automatiquement ajustée pour éviter le phénomène de « décrochage-fluage » de l'actionneur.

▪Points forts techniques

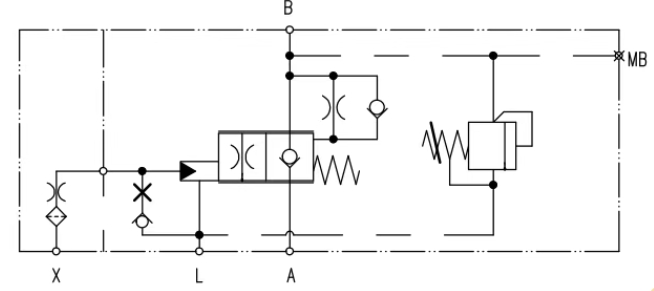

⑴Structure composite du noyau de la vanne : la vanne d'équilibrage principale, la vanne de surcharge et le clapet anti-retour sont intégrés en un seul pour réduire les points de fuite du pipeline.

⑵Optimisation de la réponse dynamique : la conception du circuit d'huile de commande pilote réduit le décalage d'ouverture et de fermeture, et le temps de réponse est inférieur à 50 ms.

⑶ Adaptation à une large plage de température : le matériau du corps de la vanne et les joints peuvent fonctionner de manière stable dans des conditions de travail de -40 ℃ ~ 120 ℃.

Paramètre de produit de Vanne d'équilibrage HD-BLV20-1X
