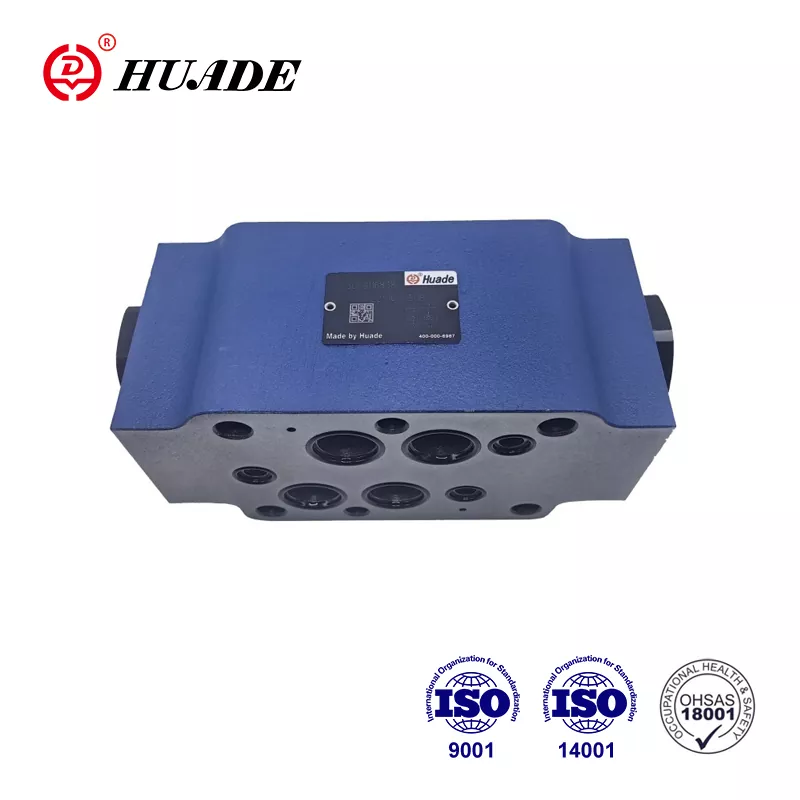

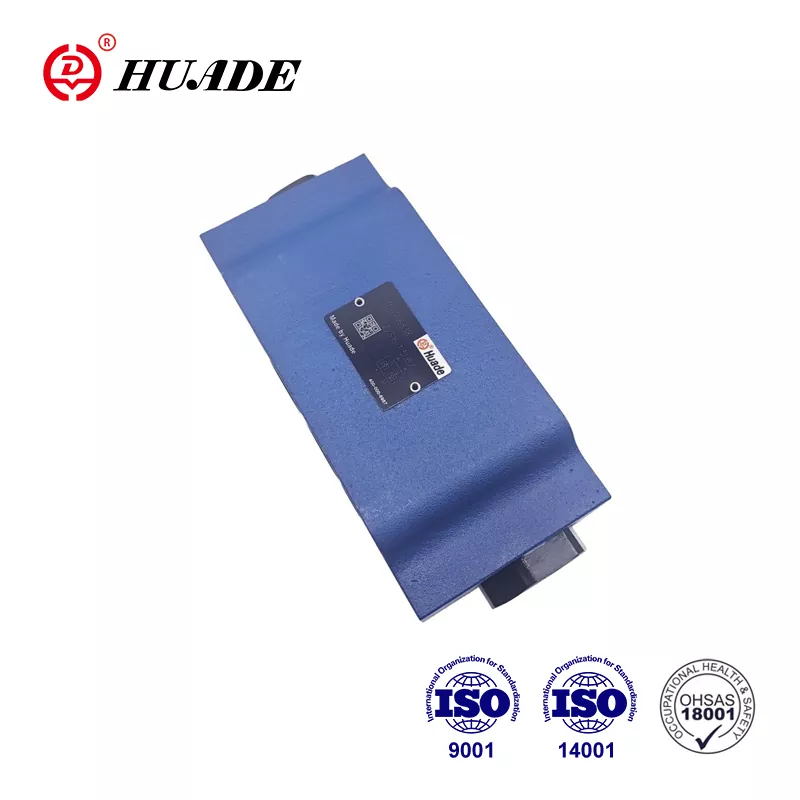

En tant que principal fabricant chinois de technologies de transmission et de contrôle hydrauliques, Huade possède deux expériences de coopération à long terme avec Rexroth. Les clapets anti-retour Huade® Z2S 22 sont compétitifs par rapport aux produits bien connus de bonne qualité et à prix inférieur. L'usine a passé les normes ISO9001, ISO14001 et OH SAS18001. Les clapets anti-retour Huade® sont plus avancés en technologie et plus durables que les produits similaires de cette gamme. C'est une marque nationale bien connue en Chine. Les vannes hydrauliques de Huade sont largement utilisées dans l'industrie militaire et dans d'autres domaines en raison de leurs performances supérieures.
|
Taille |
6 |
10 |
16 |
22 |
|
Débit maximum (L/min) |
à 60 |
à 120 |
à 300 |
à 450 |
|
Pression de fonctionnement maximale (MPa) |
à 31,5 |
|||
|
Pression de craquage (MPa) |
Voir les courbes caractéristiques |
|||
|
Instructions |
Voir les symboles |
|||
|
Rapport de superficie |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Fluide sous pression |
Huiles minérales (pour joint NBR) ou ester de phosphate (pour joint FPM) |
|||
|
Plage de température du fluide sous pression (℃) |
-30～+80 |
|||
|
Plage de viscosité (mm2/s) |
2,8 à 500 |
|||
|
Poids (Kg) |
environ 0,8 |
environ 3 |
environ 6,5 |
environ 12 |
Caractéristiques:
▶ À utiliser dans les assemblages empilables verticaux
▶ Pour la fermeture sans fuite d'un ou deux ports de service
▶ Schéma de portage vers Din 24 340 forme A, ISO4401 et CETOP - RP 121H
Application:
Le clapet anti-retour Z2S 22 est utilisé pour l'installation d'un empilement vertical. Il peut sceller un ou deux ports d'huile fonctionnels sans fuite selon les besoins.
Les clapets anti-retour hydrauliques pilotés Z2S 22 sont une nouvelle série avec une conception à plaque sandwich. Ils sont utilisés pour fermer sans fuite un ou deux ports de service, même pendant de longues périodes. La libre circulation se produit de A1 vers A2 ou de B1 vers B2. Le flux dans A1 B1 dans le sens opposé est bloqué. Lorsque le fluide s'écoule de A1 vers A2, le tiroir est mis sous pression et poussé vers la droite, ouvrant ainsi la vanne à clapet à bille , qui ouvre ensuite le clapet. Afin d'assurer une fermeture correcte de la vanne, les ports de service A2 B2 de la vanne directionnelle doivent être connectés au réservoir en position neutre.
Symbole de Z2S
Exemple de circuit typique de Z2S
