Vous cherchez à comprendre ce qu’est une vanne FCV et comment elle fonctionne ? Vous êtes au bon endroit ! Les vannes de régulation de débit (FCV) sont des éléments essentiels de nombreux systèmes industriels, et ce guide vous aidera à comprendre tout ce que vous devez savoir à leur sujet.

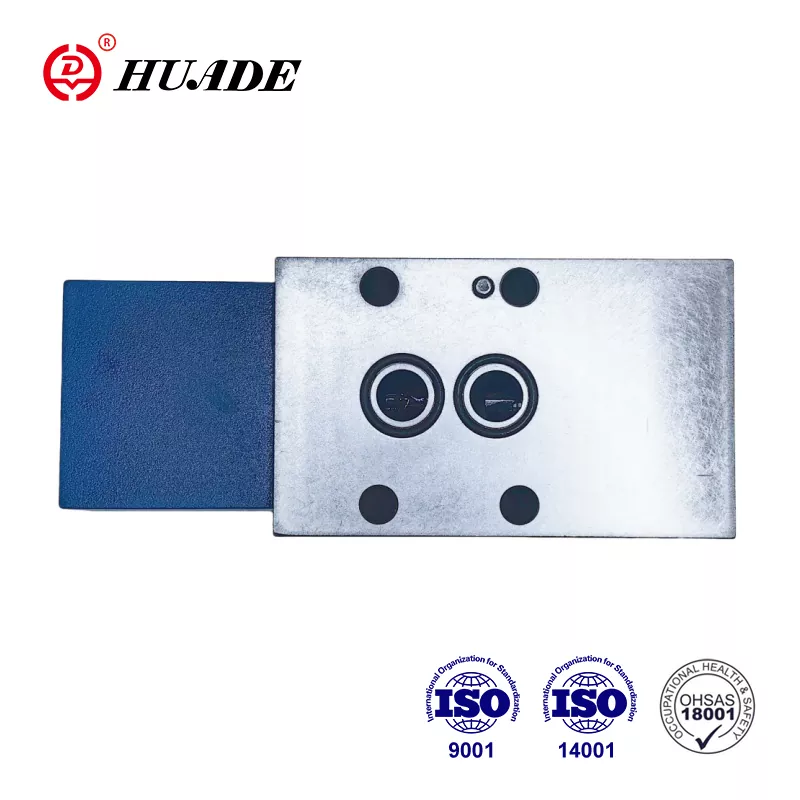

Qu'est-ce qu'une vanne FCV ?
UnVanne FCVreprésenteVanne de contrôle de débit. Considérez-le comme un robinet intelligent qui peut ajuster automatiquement la quantité de liquide ou de gaz qui circule dans les tuyaux. Au lieu de tourner une poignée, ces vannes utilisent les signaux provenant d’ordinateurs ou de contrôleurs pour s’ouvrir et se fermer avec précision.
Comment fonctionne une vanne FCV ?
Imaginez que vous arrosez votre jardin avec un tuyau. Lorsque vous appuyez sur la buse, moins d’eau sort. Lorsque vous le relâchez, plus d'eau coule. Une vanne FCV fonctionne de la même manière, mais elle est contrôlée par des signaux électroniques plutôt que par votre main.
La valve crée une restriction (comme si on serrait le tuyau) dans le tuyau. Cette restriction contrôle :
- À quelle vitesse le fluide s'écoule
- La pression dans le système
- Contrôle de la température
- Niveaux de liquide dans les réservoirs
Types de vannes FCV
Il existe plusieurs types de régulateurs de débit, chacun étant conçu pour des tâches différentes :
1. Vannes à soupape
Idéal pour :Contrôle précis du débit
Comment ils fonctionnent :Un bouchon monte et descend pour contrôler le débit
Avantages
Contrôle très précis, excellent arrêt
Inconvénients
Perte de pression plus élevée, plus cher
2. Vannes à bille
Idéal pour :Contrôle marche/arrêt rapide
Comment ils fonctionnent :Une balle avec un trou tourne pour permettre ou bloquer le flux
Avantages
Fonctionnement rapide, faible perte de pression
Inconvénients
Pas idéal pour une limitation précise (sauf si spécialement conçu)
3. Vannes papillon
Idéal pour :Gros tuyaux, solutions économiques
Comment ils fonctionnent :Un disque tourne pour contrôler le débit
Avantages
Taille compacte, coût inférieur
Inconvénients
Moins précis que les robinets à soupape
4. Vannes à membrane
Idéal pour :Fluides corrosifs ou purs
Comment ils fonctionnent :Un diaphragme flexible contrôle le débit
Avantages
Aucune contamination, excellent pour les applications propres
Inconvénients
Plage de température et de pression limitée
Comment choisir la bonne vanne FCV
Le choix de la bonne vanne de régulation de débit dépend de plusieurs facteurs :
1. Quel est votre objectif ?
- Contrôle marche/arrêt :Les vannes à bille ou papillon fonctionnent bien
- Limitation précise :Les vannes à soupape sont votre meilleur choix
- Les deux:Recherchez des robinets à tournant sphérique spécialement conçus avec des ports en V
2. Quel fluide contrôlez-vous ?
- Eau propre :La plupart des types de vannes fonctionnent bien
- Produits chimiques corrosifs :Choisissez des vannes à membrane ou à revêtement spécial
- Liquides épais :Évitez les valves qui peuvent se boucher facilement
3. Exigences de taille et de pression
- Petits tuyaux :Vannes à soupape ou à pointeau pour plus de précision
- Gros tuyaux :Des vannes papillon pour des économies
- Haute pression :Vannes à bille ou à soupape avec des valeurs nominales appropriées
4. Précision de contrôle nécessaire
- Contrôle grossier :Vannes papillon simples
- Contrôle précis :Vannes à soupape avec caractéristiques à pourcentage égal
Actionneurs de vanne FCV : qu'est-ce qui les fait bouger ?
Les vannes FCV ont besoin de quelque chose pour les ouvrir et les fermer. Ceux-ci sont appelés actionneurs :
| Type d'actionneur | Avantages | Inconvénients | Idéal pour |
|---|---|---|---|
| Pneumatique (à air) | Rapide, fiable, sûr dans les zones dangereuses | Besoin d'une alimentation en air comprimé | La plupart des applications industrielles |
| Électrique | Très précis, facile à connecter aux ordinateurs | Plus lent que le pneumatique, nécessite des versions antidéflagrantes | Applications nécessitant un positionnement précis |
| Hydraulique | Très puissant, idéal pour les grosses vannes | Fuites complexes, coûteuses et potentielles | Applications lourdes |
Applications courantes des vannes FCV
Industrie pétrolière et gazière
Contrôler la pression dans les pipelines, gérer les flux dans les raffineries, les systèmes d'arrêt de sécurité
Centrales électriques
Contrôler les niveaux d'eau des chaudières, gérer le débit de vapeur et les systèmes d'eau de refroidissement
Traitement de l'eau
Contrôler le dosage des produits chimiques, gérer les débits des pompes, contrôler la pression du système
Traitement chimique
Mélange précis des ingrédients, systèmes de contrôle de la température, isolation de sécurité
Systèmes CVC
Contrôle de la température des bâtiments, gestion des flux d'air, optimisation de l'efficacité énergétique
Principales fonctionnalités de performance à comprendre
Coefficient de débit (Cv)
Ce nombre vous indique le débit que la vanne peut gérer. Un Cv plus élevé signifie une plus grande capacité de débit. C'est comme comparer la taille de différents tuyaux d'arrosage : des nombres plus élevés signifient que plus d'eau peut s'écouler.
Rangeability
Ceci décrit dans quelle mesure une vanne peut contrôler à la fois les débits élevés et faibles. Une vanne avec une plage de réglage de 50:1 peut contrôler efficacement les débits de 2 % à 100 % de sa capacité maximale.
Classes de fuite
Ces évaluations vous indiquent dans quelle mesure une vanne se ferme :
- Classe I-IV :Étanchéité métal sur métal (quelques fuites attendues)
- Classe V :Fermeture très étanche
- Classe VI :Etanchéité aux bulles (pratiquement aucune fuite)
Entretien et dépannage
Problèmes courants :
- La valve ne répond pas :Vérifier la puissance et les signaux de l'actionneur
- Mauvais contrôle :Peut nécessiter un recalibrage ou un remplacement de garniture
- Fuite:Nécessite souvent le remplacement du siège ou du joint
- Collage:Généralement causé par une contamination ou une usure
Conseils d'entretien :
- Nettoyage et inspection réguliers
- Vérifier l'alimentation en air de l'actionneur (vannes pneumatiques)
- Surveiller les signaux de commande
- Remplacer les joints et l'emballage si nécessaire
L'avenir des vannes FCV : technologie intelligente
Les vannes FCV modernes deviennent plus intelligentes avec :
Communication numérique
- Connectez-vous directement aux réseaux informatiques
- Envoyer des informations de diagnostic
- Capacités de surveillance à distance
Maintenance prédictive
- Les capteurs détectent les problèmes avant la panne
- L'IA analyse les données de performances
- Réduit les temps d’arrêt inattendus
Efficacité énergétique
- De meilleures conceptions réduisent le gaspillage d’énergie
- Les matériaux améliorés durent plus longtemps
- Impact environnemental réduit
Choisir un fournisseur
Lors de la sélection des vannes FCV, tenez compte des principaux fabricants suivants :
- Emerson (marque Fisher) :Leader de l'industrie des vannes de régulation
- Flowserve :Fort dans les applications pétrolières et gazières
- Ingénierie critique IMI :Solutions spécialisées pour services sévères
- Siemens :Bonne intégration avec les systèmes de contrôle
Recherchez des fournisseurs qui proposent :
- Support technique et aide au dimensionnement
- Certifications de qualité
- Service local et disponibilité des pièces
- Programmes de formation
Considérations relatives aux coûts
Les coûts des vannes FCV varient considérablement en fonction de :
- Taille:Les vannes plus grandes coûtent plus cher
- Matériels:Les alliages exotiques augmentent considérablement leur prix
- Exigences de précision :Une plus grande précision coûte plus cher
- Certifications :Les approbations spéciales ajoutent des coûts
Conseils de planification budgétaire :
- Tenez compte du coût total de possession, et pas seulement du prix initial
- Tenir compte des coûts de maintenance et d’énergie
- Ne spécifiez pas trop – choisissez la qualité appropriée à vos besoins
Conclusion
Les vannes FCV sont des composants cruciaux dans les systèmes industriels modernes. Comprendre les bases (types, applications et critères de sélection) vous aide à prendre de meilleures décisions, que vous spécifiiez, achetiez ou entreteniez ces systèmes.
N'oubliez pas ces points clés :
- Adaptez le type de vanne aux besoins spécifiques de votre application
- Tenez compte à la fois du coût initial et du fonctionnement à long terme
- N'oubliez pas les actionneurs et les exigences de contrôle
- Planifier la maintenance et les futures mises à niveau
Qu'il s'agisse de contrôler l'eau dans un bâtiment, de gérer des produits chimiques dans une usine ou de manipuler du pétrole et du gaz dans une raffinerie, la bonne vanne FCV fait toute la différence en termes de performances, de sécurité et d'efficacité du système.
Besoin d'aide pour sélectionner la vanne FCV adaptée à votre application ? Consultez des ingénieurs et des fournisseurs expérimentés qui peuvent vous guider tout au long du processus de sélection en fonction de vos besoins spécifiques.
