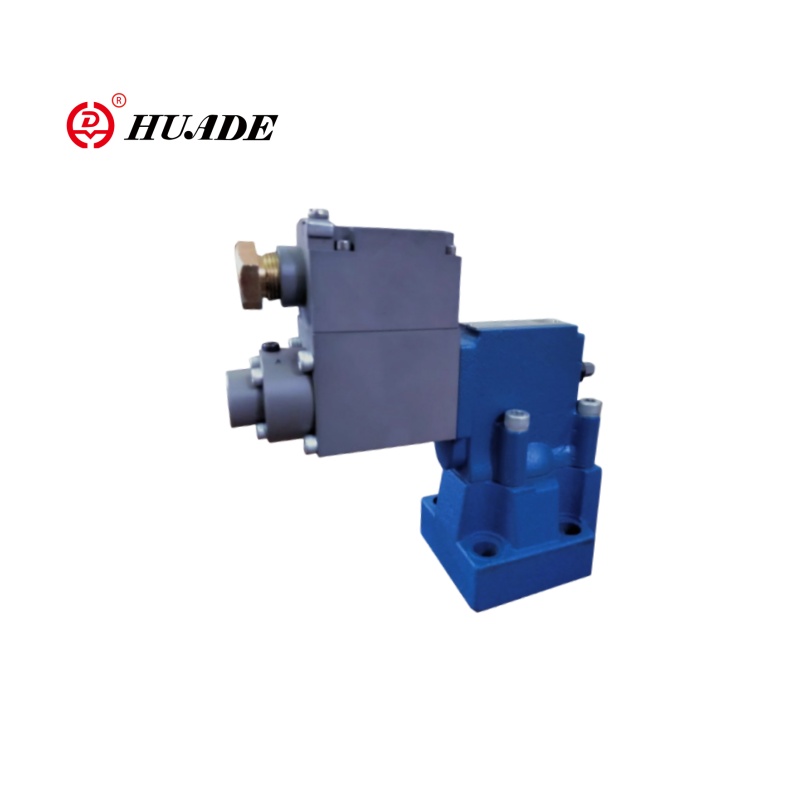

Vanne de décharge de pression résistante à l'explosion DBE

La série de soupape de décharge à l'épreuve d'explosion est une soupape de régulation de pression à commande électrique conçue pour des environnements inflammables et explosifs, avec une régulation précise de la pression proportionnelle et des caractéristiques sécuritaires anti-explosion. La vanne de relief proportionnelle DBE a une fonction de relief d'urgence mécanique intégrée, passez automatiquement à la pression sûre lorsque l'alimentation est désactivée. Et le revêtement résistant à l'usure sur le noyau de la valve peut prolonger la durée de vie.

Paramètre du produit de la soupape de décharge de pression résistante à l'explosion DBE

Caractéristique du produit et application de la soupape de décharge de pression résistante à l'explosion DBE

Caractéristiques:

- Montage de la plaque:

- Modèle de portage à DIN 24 340 FORME E ET ISO 6264

- Pour l'installation dans les collecteurs

- 4 notes de pression

- Max. limitation de pression, facultative

- Type d'amplificateur VT-2000 (doit être commandé séparément)

Application:

La soupape de décharge de pression résistante à l'explosion peut être utilisée pour les préventiveurs de la plate-forme de forage (BOP), les outils de trous en bas, les stations de compression de gaz naturel, les supports hydrauliques miniers, les machines de bouclier, l'équipement d'extraction de gaz, l'équipement de forage en haute mer et les machines de terrasse anti-explosion.

Exemple:

PLC à l'épreuve des explosions → Amplificateur proportionnel à l'épreuve de l'explosion → Vanne DBE → Actuateur hydraulique

                                         ↑

                  Capteur de pression résistant à l'explosion (rétroaction)

Fonction et configuration de la soupape de décharge de pression résistante à l'explosion DBE

La soupape de décharge de pression résistante à l'explosion DBE est une soupape de décharge de pression à fonctionnement du pilote. Il est utilisé pour régler en continu la pression dans les systèmes hydrauliques par signal électrique.

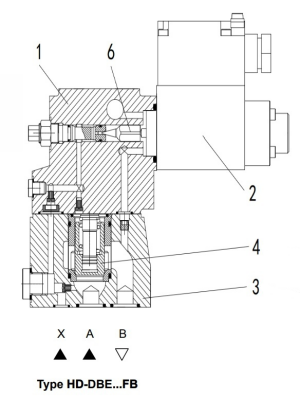

Fondamentalement, ces valves se composent d'une valve pilote (1) avec un solénoïde proportionnel (2) et de la valve principale (3) avec un insert de bobine principal (4).

Tapez HD-DBE ... FB

La limite de pression est par rapport à la valeur de courant électrique et définie par le solénoïde proportionnel (2). La pression du système est appliquée à la bobine principale (4). Dans le même temps, la pression est appliquée sur le côté chargé à ressort de la bobine principale (4) et du Pilot Poppet (6) via l'orifice (5) à la valve pilote (1). Si la force hydraulique dépasse la force du solénoïde, le Pilot Poppet (6) s'ouvre. Le fluide pilote peut reculer vers le réservoir et la chute de pression causée par les effets des orifices la bobine principale (4). Ensuite, la bobine principale (4) ouvre le canal de la pompe au réservoir.

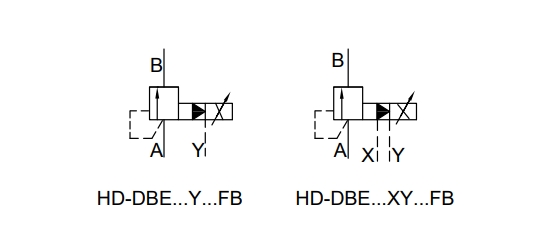

Symbole de Vanne de décharge de pression résistante à l'explosion DBE
