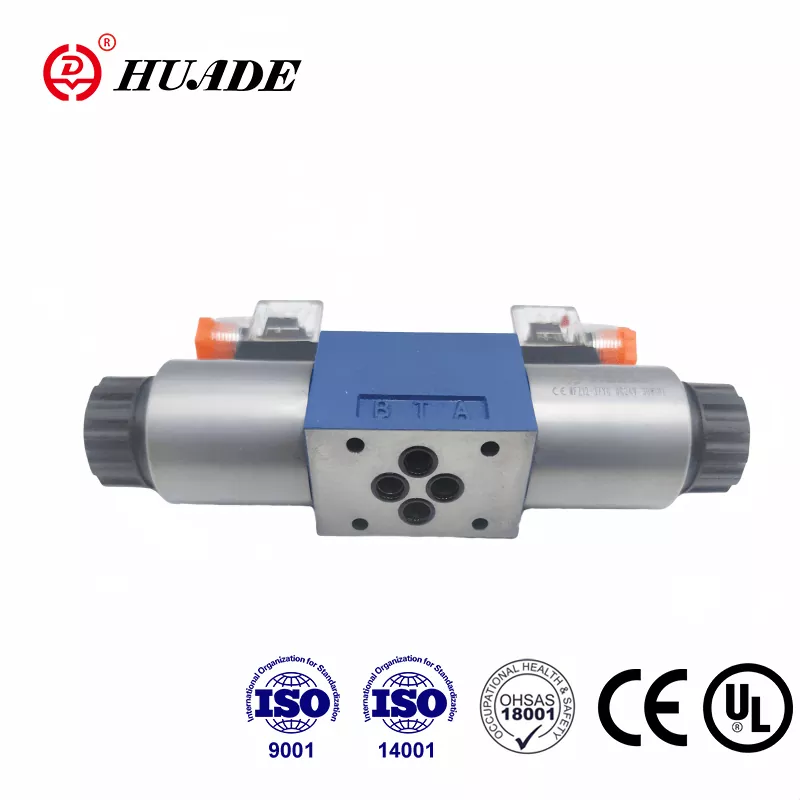

Lorsque vous regardez un bulldozer lever sa lame ou un robot d'usine se déplacer avec précision, il y a un composant petit mais puissant qui rend tout cela possible : la valve de commande directionnelle.
Ce guide vous expliquera tout ce que vous devez savoir sur ces pièces essentielles, de leur fonctionnement au choix de celle qui convient à vos besoins.
Qu'est-ce qu'une vanne de commande directionnelle ?
Considérez une soupape de commande directionnelle (DCV) comme uncontrôleur de la circulation des fluides. Tout comme un feu de circulation dirige les voitures à une intersection, un DCV dirige l'huile hydraulique ou l'air comprimé à travers différents chemins dans une machine. Ces vannes sont le « cerveau » des systèmes hydrauliques, indiquant au fluide où aller et quand.
Pourquoi les appelle-t-on des vannes « Bang-Bang » ?
De nombreux DCV fonctionnent comme un interrupteur : ils sont soit complètement allumés, soit complètement éteints. Il n'y a pas de position intermédiaire, c'est pourquoi les gens les appellent parfois valves « bang-bang ». Lorsqu’ils changent, ils le font rapidement et complètement.
Comment fonctionne une vanne de commande directionnelle ?
Les parties de base
Chaque DCV comporte ces composants principaux :
Corps de vanne :C'est comme la maison qui maintient tout ensemble. Il comporte des canaux à l’intérieur où le fluide peut s’écouler.
Bobine ou clapet :C'est la partie mobile qui contrôle réellement le débit. Pensez-y comme à une porte coulissante qui ouvre et ferme différents passages.
Port :Ce sont les points de connexion où les tuyaux se fixent. Ils sont généralement étiquetés :
- P= Pression (là où le fluide entre)
- T= Réservoir (où le fluide retourne)
- A et B= Ports de l'actionneur (où le fluide va faire le travail)
Actionneur :C'est ce qui fait bouger la bobine. Il peut s'agir d'une poignée que vous poussez, d'une bobine électrique ou d'une pression de fluide.
Comment il contrôle le flux
Lorsque l'actionneur déplace le tiroir, il aligne différents trous et canaux à l'intérieur du corps de la vanne. Cela crée de nouvelles voies de circulation du fluide. C'est comme réorganiser les pièces d'un puzzle pour créer des chemins différents.
Types de vannes de commande directionnelles
Par la façon dont ils se déplacent (conception interne)
Distributeurs à tiroir
Ceux-ci utilisent une pièce cylindrique (la bobine) qui coulisse d'avant en arrière. Ils ressemblent à un puzzle coulissant dans lequel le déplacement d'une pièce ouvre certains chemins et en ferme d'autres. Ils sont polyvalents mais permettent un tout petit peu de fuite.
Vannes à clapet
Ceux-ci utilisent une boule, un cône ou un disque qui se soulève d'un siège pour permettre l'écoulement ou appuie pour l'arrêter. Pensez à un bouchon dans une bouteille : lorsque vous le retirez, du liquide s'écoule. Ces vannes ferment très hermétiquement et ne présentent pratiquement aucune fuite.
Vannes rotatives
Au lieu de glisser, ceux-ci tournent pour aligner différents passages. C'est comme tourner une clé dans une serrure pour ouvrir différentes portes.
Par la façon dont ils sont exploités
Vannes manuelles
Vous les actionnez à la main à l’aide d’un levier, d’un bouton ou d’une pédale. Ils sont simples et fiables, comme une transmission manuelle de voiture.
Électrovannes
Ceux-ci fonctionnent électriquement. Lorsque vous envoyez un signal électrique, une bobine magnétique déplace la vanne. C'est comme avoir une télécommande pour votre valve.
Vannes pilotées
Ceux-ci utilisent la pression du fluide pour déplacer la vanne. Ils sont utiles lorsque vous avez besoin de beaucoup de force pour déplacer une grosse valve, comme pour utiliser la direction assistée dans une voiture.
Par nombre de positions et de ports
Le système de dénomination peut sembler déroutant au premier abord, mais il est en réalité simple :
- Vanne 2/2 :2 ports, 2 positions (comme un interrupteur marche/arrêt)
- Vanne 3/2 :3 ports, 2 positions (commun aux vérins simple effet)
- Vanne 4/2 :4 ports, 2 positions (standard pour les vérins double effet)
- Vanne 4/3 :4 ports, 3 positions (inclut une position médiane neutre)
Positions centrales (pour vannes à 3 positions)
- Centre ouvert :Tous les ports se connectent ensemble, comme si vous ouvriez toutes les portes d'une maison.
- Centre fermé :Tous les ports sont bloqués - comme si toutes les portes étaient fermées
- Centre tandem :La pression se connecte au réservoir, mais les ports de l'actionneur sont bloqués
- Centre du flotteur :Les ports de l'actionneur se connectent au réservoir, mais la pression est bloquée
Choisir la bonne vanne : spécifications clés
Débit nominal (Cv)
Cela vous indique la quantité de liquide que la vanne peut gérer. Il est mesuré en gallons par minute (GPM) à une chute de pression de 1 PSI. Pensez-y comme au diamètre d'un tuyau d'arrosage : des chiffres plus grands signifient une plus grande capacité de débit.
Pression nominale
Il s’agit de la pression maximale que la vanne peut gérer en toute sécurité. Il est généralement marqué en PN (comme PN350 pour 350 bar) ou en PSI. Ne dépassez pas cette limite, sinon la vanne pourrait tomber en panne.
Temps de réponse
Pour les électrovannes, il s'agit de la vitesse à laquelle elles peuvent changer de position, généralement mesurée en millisecondes. Des temps de réponse plus rapides sont meilleurs pour les applications nécessitant des mouvements rapides.
Classe de fuite
Ceci évalue la qualité de l'étanchéité de la vanne :
- Classe IV :Quelques fuites (0,01 % du débit nominal)
- Classe V :Faible fuite
- Classe VI :Etanchéité aux bulles (presque aucune fuite)
Du simple au intelligent : types de contrôle
Vannes marche/arrêt (DCV standard)
Ce sont les vannes de base « bang-bang » dont nous avons parlé. Ils sont soit complètement ouverts, soit complètement fermés. Ils sont parfaits pour des tâches simples comme le serrage d'une pièce ou l'extension complète d'un cylindre.
Vannes proportionnelles
Ce sont comme des gradateurs pour le débit de fluide. Au lieu d'être simplement marche/arrêt, ils peuvent être partiellement ouverts pour contrôler le débit. Cela vous donne un contrôle de vitesse fluide et variable. Ils sont parfaits pour les applications telles que le fonctionnement d'une grue où vous souhaitez des mouvements fluides.
Servovannes
Ce sont les instruments de précision du monde des vannes. Ils fournissent un contrôle extrêmement précis et peuvent répondre aux retours pour maintenir des positions ou des flux exacts. Ils sont utilisés dans des applications haut de gamme telles que les simulateurs de vol et les machines CNC.
Applications du monde réel
Matériel de construction
- Excavatrices :Utilisez plusieurs vannes 4/3 pour contrôler la flèche, le bras, le godet et la rotation. Les vannes proportionnelles pilotées offrent à l'opérateur un contrôle en douceur.
- Bulldozers :Utilisez les DCV pour contrôler l’angle et la hauteur de la lame, ainsi que les systèmes d’entraînement sur chenilles.
Fabrication
- Machines CNC :Utilisez des DCV à solénoïde pour le serrage des outils et des vannes proportionnelles pour un positionnement précis.
- Lignes d'assemblage :Les DCV pneumatiques font fonctionner des pinces, des élévateurs et des mécanismes de tri.
Agriculture
- Tracteurs :Les blocs de valves à plusieurs tiroirs contrôlent les outils tels que les charrues et les tondeuses.
- Récolteurs :Les DCV contrôlent la hauteur de la plateforme et la vitesse du ventilateur de nettoyage.
Aérospatial
- Train d'atterrissage d'avion :Les servovalves assurent un contrôle précis et fiable de l'extension et de la rétraction.
- Commandes de vol :Des servovalves hautes performances permettent des systèmes fly-by-wire.
Aperçu du marché : qui fabrique quoi
Le marché mondial des vannes de commande directionnelles vaut environ 8 à 10 milliards de dollars et connaît une croissance de 5 à 11 % par an. Les principaux acteurs comprennent :
- Bosch Rexroth :Connu pour ses vannes hydrauliques robustes et son intégration Industrie 4.0
- Parker Hannifin :Offre de larges gammes pour les applications hydrauliques et pneumatiques
- Eaton/Danfoss :Fort en hydraulique mobile avec des technologies de valves intelligentes
- SMC :Fabricant leader de vannes pneumatiques avec des conceptions compactes à haut débit
- Célébration:Solutions pneumatiques innovantes, notamment îlots de vannes et plateformes numériques
- Moog :Servovalves de haute précision pour les applications exigeantes
L’avenir : les vannes intelligentes et l’industrie 4.0
Fonctionnalités intelligentes
Les vannes modernes deviennent plus intelligentes grâce à des capteurs intégrés qui surveillent :
- Température
- Nombre de cycles
- Commentaires sur les positions
- Débits
- Niveaux de contamination
Intégration numérique
Les nouvelles vannes peuvent communiquer à l'aide de protocoles tels que :
- IO-Link
- EtherNet/IP
- Profibus
- Modbus
Cela leur permet d'envoyer des données de diagnostic aux systèmes de contrôle centraux, permettant ainsi une maintenance prédictive.
Maintenance prédictive
Au lieu d'attendre que les vannes tombent en panne, les systèmes intelligents peuvent prédire quand une maintenance est nécessaire sur la base de données en temps réel. Cela réduit les temps d'arrêt imprévus et permet d'économiser de l'argent.
Dépannage des problèmes courants
La vanne ne s'actionne pas
Causes possibles :Aucun signal électrique, bobine grillée, pression de pilotage faible
Solutions :Vérifier la tension, tester la commande manuelle, vérifier l'alimentation en air/huile de pilotage
Mouvement lent ou saccadé
Causes possibles :Fuite interne, fluide contaminé, taille de vanne incorrecte
Solutions :Testez les fuites, changez le fluide et les filtres, vérifiez le dimensionnement des vannes.
Dérives des actionneurs
Causes possibles :Mauvaise position centrale, bobine usée, fuite externe
Solutions :Vérifier la configuration des vannes, tester l'usure interne, inspecter les connexions
Fuite externe
Causes possibles :Joints usés, boulons desserrés, corps fissuré
Solutions :Remplacez les joints, vérifiez le couple des boulons, inspectez les dommages
Bruit ou surchauffe
Causes possibles :Cavitation, valve trop petite, pression trop élevée
Solutions :Vérifiez le niveau de liquide, vérifiez le dimensionnement de la soupape, ajustez le réglage de la soupape de décharge.
Meilleures pratiques de maintenance
Inspections régulières
- Rechercher des fuites externes
- Rechercher de la corrosion ou des dommages
- Vérifiez que toutes les connexions sont serrées
- Test des remplacements manuels
Entretien des fluides
- Échantillonner régulièrement le liquide pour déceler toute contamination
- Changer les filtres dans les délais
- Maintenir la température du système en dessous de 140°F (60°C)
- Maintenir des niveaux de liquide appropriés
Actions préventives
- Cyclez les vannes périodiquement pour éviter qu'elles ne collent
- Tenir l'inventaire des pièces de rechange
- Former les opérateurs au bon usage
- Documenter l'historique de maintenance
Faire le bon choix
Lors de la sélection d'une vanne de commande directionnelle, tenez compte de ces facteurs :
Fonction requise :De combien de ports et de positions avez-vous besoin ?
Pression et débit :Quelle est la configuration système requise ?
Type de fluide :Huile hydraulique, air, eau ou fluides spéciaux ?
Méthode de contrôle :Fonctionnement manuel, électrique ou piloté ?
Environnement:Température, poussière, zones dangereuses ?
Budget:Coût initial vs fiabilité à long terme
Conclusion
Les distributeurs directionnels sont les héros méconnus des machines modernes. De la pelle sur un chantier de construction au robot sur une chaîne de montage, ces vannes permettent un mouvement contrôlé. À mesure que la technologie progresse, les vannes deviennent plus intelligentes et mieux intégrées aux systèmes numériques, mais leur fonction fondamentale reste la même : contrôler le débit du fluide pour créer un travail utile.
Que vous conceviez un nouveau système, dépanniez un système existant ou essayiez simplement de comprendre comment les choses fonctionnent, la compréhension des valves de commande directionnelles ouvre la porte à la compréhension des systèmes hydrauliques qui nous entourent chaque jour.
La clé du succès avec les DCV consiste à adapter le bon type de vanne aux besoins spécifiques de votre application, à les entretenir correctement et à rester à jour avec l'évolution des technologies. Grâce à cette base, vous serez bien équipé pour prendre des décisions éclairées concernant ces composants critiques.
