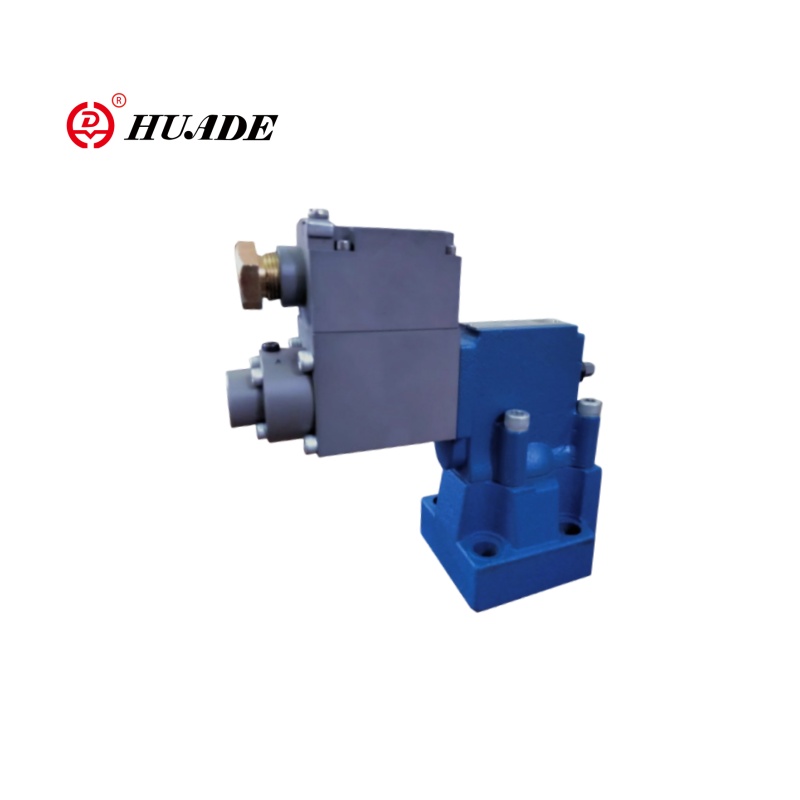

Soupape de décharge de pression résistante à l'explosion DBEM

Par rapport à la soupape de soulagement de la pression anti-explosion DBE, la série DBEM de valve est plus adaptée aux scénarios avec une réponse dynamique élevée et des exigences intelligentes. Plage de pression de travail 50 à 315 bar, débit jusqu'à 600 L / min (modèle DBEM 32). La tension de travail est DC 24V. La soupape de décharge de pression résistante à l'explosion DBEM adopte une conception intégrée, avec un amplificateur numérique intégré en option (module OBE), un câblage simplifié et une structure de noyau de soupape enfichée, il n'est donc pas nécessaire de démonter le pipeline pour la maintenance.

Paramètre du produit de la soupape de décharge de pression résistante à l'explosion DBEM

Caractéristique du produit et application de la soupape de décharge de pression résistante à l'explosion DBEM

Caractéristiques:

- Montage de la plaque:

- Modèle de portage à DIN 24 340 FORME E ET ISO 6264

- Pour l'installation dans les collecteurs

- 4 notes de pression

- Max. limitation de pression, facultative

- Type d'amplificateur VT-2000 (doit être commandé séparément)

Application:

La soupape de soulagement de la pression résistante à l'explosion est largement utilisée dans l'industrie pétrolière et gazière, les systèmes épreuve à l'épreuve des explosions chimiques et pharmaceutiques, les mines de charbon et l'équipement souterrain, les navires et l'ingénierie marine.

Exemple:

PLC à l'épreuve des explosions → Valve DBEM (amplificateur OBE intégré) → Capteur de pression anti-explosion

                                      ↓

                       Bus Profibus-DP

Fonction et configuration de la soupape de décharge de pression résistante à l'explosion DBEM

La soupape de décharge de pression résistante à l'explosion est une soupape de décharge de pression à fonctionnement du pilote. Il est utilisé pour régler en continu la pression dans les systèmes hydrauliques par signal électrique.

Fondamentalement, ces valves se composent d'une valve pilote (1) avec un solénoïde proportionnel (2) et de la valve principale (3) avec un insert de bobine principal (4).

Tapez HD-DBE ... FB

La limite de pression est par rapport à la valeur de courant électrique et définie par le solénoïde proportionnel (2). La pression du système est appliquée à la bobine principale (4). Dans le même temps, la pression est appliquée sur le côté chargé à ressort de la bobine principale (4) et du Pilot Poppet (6) via l'orifice (5) à la valve pilote (1). Si la force hydraulique dépasse la force du solénoïde, le Pilot Poppet (6) s'ouvre. Le fluide pilote peut reculer vers le réservoir et la chute de pression causée par les effets des orifices la bobine principale (4). Ensuite, la bobine principale (4) ouvre le canal de la pompe au réservoir.

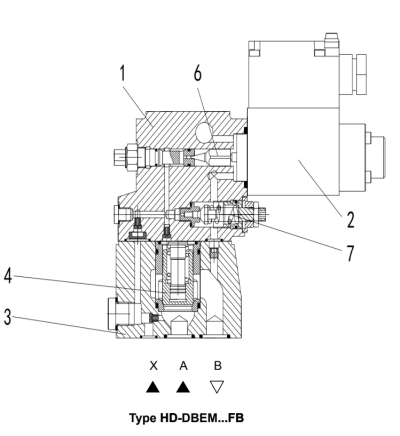

Tapez HD-DBEM ... FB

Facultativement, la vanne peut être fournie avec une vanne de commande pilote à ressort supplémentaire (7) pour une sécurité maximale de pression (sécurité de pression redondante).

Symbole de Soupape de décharge de pression résistante à l'explosion DBEM
