Qu'est-ce qu'un clapet anti-retour?

2025-07-03

Vous êtes-vous déjà demandé comment l'eau coule dans une seule direction à travers les tuyaux? Ou pourquoi l'air ne coule-t-il pas en arrière dans certains systèmes? La réponse réside dans un appareil simple mais brillant appelé clapet anti-retour. Explorons ce que sont les clapulades, comment ils fonctionnent et pourquoi ils sont si importants dans notre vie quotidienne.

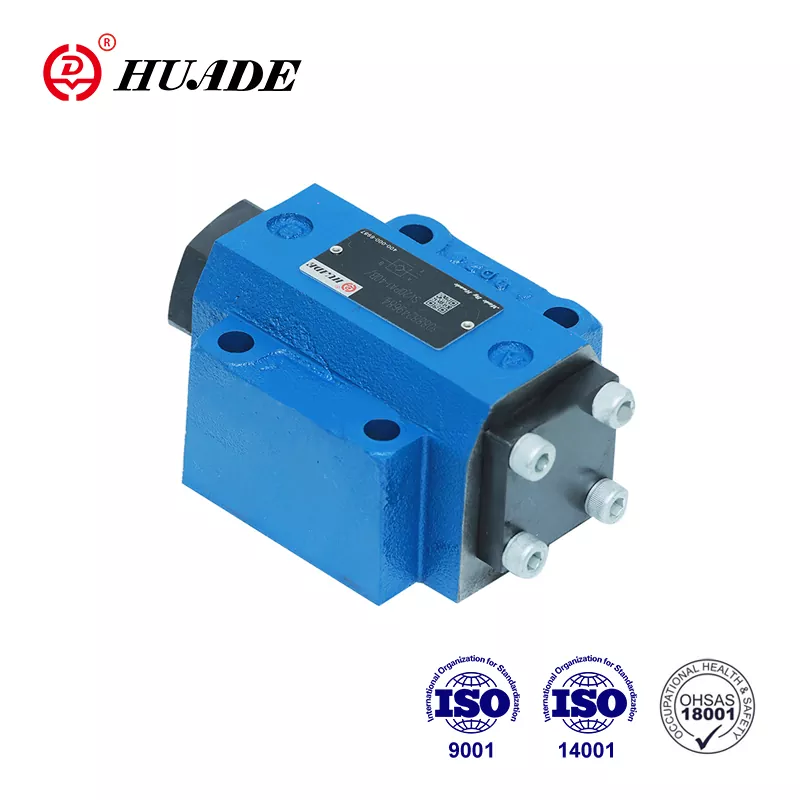

Qu'est-ce qu'un clapet anti-retour?

Un clapet anti-retour est un dispositif mécanique qui permet aux fluides (comme l'eau, l'air ou l'huile) de s'écouler dans une seule direction. Pensez-y comme une porte à sens unique pour les liquides et les gaz. Tout comme une porte avec un ressort se ferme automatiquement après l'avoir traversée, un clapet anti-retour se ferme automatiquement lorsque le fluide essaie de couler en arrière.

Les clapulades sont également connues par d'autres noms:

Valve non retour
Vanne à sens unique
Préventeur de reflux

Ces vannes sont conçues pour protéger l'équipement, maintenir les systèmes en douceur et empêcher les situations dangereuses de se produire.

Pourquoi les clapulades sont-ils importants?

Les clapulades servent plusieurs objectifs critiques:

Protection de l'équipement:Ils empêchent les pompes coûteuses et autres machines d'être endommagées par le flux inversé
Sécurité:Ils arrêtent un reflux dangereux qui pourrait provoquer des explosions ou une contamination
Efficacité du système:Ils aident à maintenir une pression et un débit appropriés dans les systèmes de tuyauterie
Économies de coûts:Ils empêchent les réparations coûteuses et les échecs du système

Comment fonctionnent les clapulades?

Les clapares à carreaux fonctionnent sur un principe simple appelé différentiel de pression. Voici comment cela fonctionne:

Débit avant (opération normale)

Lorsque la pression du fluide de l'amont (le côté d'entrée) est suffisamment forte, elle pousse contre une partie mobile à l'intérieur de la valve appelée l'élément d'étanchéité. Cela pourrait être un disque, une balle ou un piston. Lorsque la pression atteint un certain niveau (appelé la pression de fissuration), l'élément d'étanchéité s'éloigne du siège de soupape, permettant au fluide de s'écouler.

Prévention des flux inversés

Lorsque la pression en amont baisse ou la pression inversée s'accumule, l'élément d'étanchéité revient automatiquement sur le siège de soupape, bloquant tout débit arrière. Cela se produit à travers:

Pesanteur(le poids de l'élément d'étanchéité)
Force de printemps(Un ressort pousse l'élément fermé)
Backpresure(La pression d'écoulement inverse le fait fermer)

Composants clés

Chaque clapet anti-retour a ces pièces principales:

Corps de valve:La coque externe qui se connecte aux tuyaux
Siège de soupape:La surface où se trouve l'élément d'étanchéité lorsqu'il est fermé
Élément d'étanchéité:La partie mobile (disque, balle ou piston) qui s'ouvre et se ferme
Printemps(Facultatif): aide à fermer rapidement la valve
Charnière ou pivot(dans certains types): permet à l'élément d'étanchéité de se balancer

Types de clapulades

Il existe plusieurs types de clapulades, chacun conçu pour des applications spécifiques. Regardons les plus courants:

1. Valve de chute de swing

Comment ça marche:Un disque articulé se balance lorsque le fluide coule vers l'avant et que les balançoires se ferment lorsque le débit s'arrête ou s'inverse.

Avantages:

Basse pression à basse pression (ne résiste pas beaucoup au flux)
Peut gérer des débits élevés
Fonctionne bien avec les liquides contenant des solides
Relativement bon marché
À faible entretien

Inconvénients:

Peut provoquer un marteau à eau (pics de pression soudaine)
Se ferme lentement
Doit être installé dans la bonne position (questions d'orientation)
Pas bon pour les systèmes avec un flux pulsé

Utilisations courantes:Plantes de traitement de l'eau, oléagineux, grands systèmes industriels

2. Valve de contrôle

Comment ça marche:Un disque ou un piston se soulève directement du siège lorsque le fluide coule vers l'avant et redescende lorsque le débit s'arrête.

Sous-types:

Valve de contrôle du piston:Utilise un piston cylindrique
Valve de contre contrôle de la balle:Utilise une balle comme élément d'étanchéité

Avantages:

Scellant très fiable
Durable et durable
Gère le puits de haute pression et de température
Bon pour les systèmes avec des modèles de flux changeants

Inconvénients:

Chute de pression plus élevée que les soupapes oscillantes
Peut être obstrué par les débris facilement
Peut provoquer un marteau à eau
La position d'installation est critique

Utilisations courantes:Systèmes à vapeur, conduites d'eau à haute pression, équipement hydraulique

3. Calline anti-retour à double plaque (papillon)

Comment ça marche:Deux plaques semi-circulaires sont articulées au centre. Ils s'ouvrent vers l'extérieur avec un flux vers l'avant et se ferment avec un débit inversé ou des ressorts.

Avantages:

Conception compacte et légère
Faible résistance au flux
Ferme rapidement
Peut gérer divers types de liquides
Prend moins de place

Inconvénients:

Peut provoquer un marteau à eau
Capacité d'écoulement limitée par rapport aux vannes à oscillation
Pression d'ouverture plus élevée requise

Utilisations courantes:Systèmes CVC, systèmes d'approvisionnement en eau, espaces restreints où la taille compte

4. Autres types importants

Stop Cask Valve:Combine un clapet anti-retour avec une vanne d'arrêt manuelle. Vous pouvez le fermer manuellement pour les situations d'entretien ou d'urgence.
Calcle anti-véritable chargé à ressort:Utilise un ressort pour aider à fermer rapidement la valve. Fonctionne dans n'importe quelle position d'installation et répond rapidement aux changements de flux.
Calline de contrôle de la plaquette:Design très mince qui s'inscrit entre les brides de tuyaux. Réduit le marteau à eau et économise de l'espace.
Valve de contre contrôle du diaphragme:Utilise un diaphragme en caoutchouc ou en plastique flexible au lieu d'un disque rigide. Élimine complètement le marteau à eau et fonctionne bien dans les systèmes à basse pression.

Applications de clapet anti-retour dans toutes les industries

Les clapulades sont utilisés partout, des usines industrielles massives à vos appareils électroménagers. Explorons où vous pourriez les trouver:

Industrie du pétrole et du gaz

Dans les opérations pétrolières et gazières, les clapulades à contre-courant empêchent un reflux dangereux dans:

Pipelines transportant du pétrole brut ou du gaz naturel
Puits de puits où l'huile est extraite
Réservoirs et raffineries de stockage
Stations de pompage

Ces vannes protègent l'équipement coûteux et empêchent les catastrophes environnementales comme les déversements d'hydrocarbures.

Traitement de l'eau et des eaux usées

Les systèmes d'eau municipaux utilisent des clapulades vers:

Empêcher l'eau contaminée de revenir dans les approvisionnements en eau propre
Protéger les pompes à eau contre les dommages
Maintenir une pression appropriée dans tout le système
Manipuler l'eau contenant des solides et des débris

Systèmes CVC

Dans les systèmes de chauffage, de ventilation et de climatisation, les clapulades à contre-courant:

Assurer les coulées d'eau chaude dans la bonne direction
Empêcher les dommages causés par l'équipement
Maintenir l'efficacité du système
Travailler dans des espaces restreints où des vannes compactes sont nécessaires

Centrales électriques et chaudières

Les installations de production d'électricité utilisent des clapulades vers:

Protéger les turbines à vapeur du reflux
Contrôler le débit d'eau dans les systèmes de chaudière
Assurer un fonctionnement sûr des lignes de vapeur à haute pression
Fournir un contrôle manuel en cas de besoin (arrêt des clapulades)

Applications quotidiennes

Vous avez probablement des clapulades dans votre maison en ce moment:

Lave-vaisselle:Empêcher l'eau sale de revenir dans les conduites d'eau propres
Matelas aériens:Empêcher l'air de s'échapper lorsque vous déconnectez la pompe
Systèmes d'irrigation:Assurez-vous que l'eau ne coule que vers les plantes, et non à la source
Pompes de carter:Empêcher l'eau pompée de reculer dans le sous-sol

Comment choisir le bon clapet anti-retour

La sélection du bon compense anti-retour dépend de plusieurs facteurs importants:

1. Caractéristiques fluides

Type de liquide:Est-ce l'eau, l'huile, le gaz, la vapeur ou quelque chose avec des particules?

Les vannes oscillantes fonctionnent bien avec des liquides contenant des solides
Les vannes à billes sont bonnes pour les liquides épais (visqueux)
Les soupapes de soulèvement fonctionnent mieux avec des liquides propres

Température:Assurez-vous que les matériaux de soupape peuvent gérer votre température de fluide

Vannes en plastique pour des températures modérées
Vannes métalliques pour des températures élevées
Matériaux spéciaux pour des conditions extrêmes

Corrosivité:Choisissez des matériaux qui ne seront pas endommagés par votre liquide

Acier inoxydable pour les produits chimiques corrosifs
Laiton pour les systèmes d'eau
PVC pour certaines applications chimiques

2. Conditions de fonctionnement

Pression:Faites correspondre la cote de pression de la vanne à votre système

Basse pression: cours de 150 psi
Pression moyenne: cours de 300 à 600 psi
Haute pression: classe 900+ psi

Débit:Considérez combien de liquide doit couler

Vannes oscillantes pour les débits élevés
Vannes de levage pour les débits modérés
Vannes à double plaque pour installations compactes

Flux pulsant:Si votre système a des modèles de flux changeants

Les soupapes de disque de levage ou d'inclinaison gèrent ceci
Évitez les soupapes de balançoire pour les flux en évolution rapide

3. Exigences d'installation

Espace disponible:Combien de place avez-vous?

Vanves de plaquette pour espaces serrés
Vannes standard où l'espace n'est pas limité

Position d'installation:Pouvez-vous l'installer horizontalement ou verticalement?

Les soupapes de balançoire et de soulèvement ont généralement besoin d'orientations spécifiques
Les vannes chargées à ressort fonctionnent dans n'importe quelle position

Connexions de tuyaux:Comment va-t-il se connecter à vos tuyaux?

Connexions filetées pour les pipes plus petites
Connexions à bride pour les tuyaux plus grands
Connexions soudées pour les installations permanentes

4. Coût et entretien

Coût initial:Différents types ont des gammes de prix différentes

Les vannes à oscillation sont généralement les moins chères
Les vannes de levage coûtent généralement plus cher
Les vannes spéciales (comme les chèques d'arrêt) coûtent le plus

Exigences de maintenance:À quelle fréquence aurez-vous besoin de le servir?

Les vannes de soulèvement durent généralement plus longtemps avec moins de maintenance
Les vannes à oscillation peuvent avoir besoin d'une attention plus fréquente
Envisagez d'accès aux travaux de maintenance

Coût du cycle de vie:Pensez au coût total dans le temps

Inclure le prix d'achat, l'installation, les pertes d'énergie et l'entretien
Une valve plus chère pourrait économiser de l'argent à long terme

Meilleures pratiques d'installation

Une installation appropriée est cruciale pour les performances et la longévité du clapet anti-retour. Voici les étapes clés:

Avant l'installation

Inspectez tout:Vérifiez la valve et les tuyaux pour les dommages, les débris ou les obstructions
Testez la valve:Déplacez manuellement le disque pour vous assurer qu'il fonctionne en douceur
Nettoyez les tuyaux:Retirez la saleté, les débris de soudage ou d'autres contaminants
Aligner les brides:Assurez-vous que les connexions du tuyau sont correctement alignées

Pendant l'installation

Suivez la direction de l'écoulement:Installez la soupape si fluide fluide dans le sens de la flèche marquée sur le corps de la valve
Soutenir les tuyaux:Fournir des supports de tuyaux appropriés pour réduire les vibrations et la contrainte
Laissez l'autorisation:Assurer suffisamment d'espace autour de la valve pour une maintenance future
Utilisez le levage approprié:Lorsque vous déplacez de grandes vannes, utilisez des élingues autour du corps, pas les broches ou les ports de charnière

Après l'installation

Vérifiez les fuites:Testez le système à la pression de fonctionnement
Air de purge:Retirer l'air des lignes pendant le démarrage
Opération de surveillance:Surveillez l'ouverture et la fermeture appropriées pendant le fonctionnement initial

Conseils d'installation importants

Flèche de flux:Installez toujours avec la flèche pointant dans le sens du flux souhaité
Orientation de la soupape de balançoire:Installez avec la broche à charnière verticale et au-dessus de la ligne médiane
Position de soupape de levage:Généralement horizontal ou vertical avec un flux ascendant
Prévention des contamination:Installez les filtres en amont pour protéger le siège de soupape
Sécurité d'abord:Suivez toutes les procédures de sécurité lorsque vous travaillez avec des systèmes sous pression

Entretien et dépannage

La maintenance régulière maintient les vannes à contre-courant correctement et prolonge leur durée de vie.

Entretien préventif

Créez un calendrier de maintenance basé sur:

Pression et température de fonctionnement du système
Type de liquide géré
À quelle fréquence la valve s'ouvre et se ferme
Recommandations du fabricant

Horaire typique:Inspections annuelles pour la plupart des applications, plus fréquentes pour les systèmes critiques.

Problèmes et solutions courantes

Fuite:

Fuites internes:Le fluide coule en arrière à travers une valve fermée
Fuites externes:Fluide s'échappe à l'atmosphère
Causes:Contamination, usure, installation inappropriée, désalignement des tuyaux
Solutions:Nettoyez ou remplacez les sièges de soupape, vérifiez l'installation, les tuyaux réalignes

Coller ou défaut d'ouvrir:

Causes:Débris, corrosion, installation incorrecte
Solutions:Nettoyez la valve, vérifiez la direction du débit, remplacez les pièces usées

Marteau à eau:

Causes:La valve se ferme trop lentement ou rapidement
Solutions:Considérez différents types de soupape, installez les appareils d'amortissement

Quand réparer vs remplacer

Réparer quand:

Seuls les sièges, les joints toriques ou l'emballage doivent être remplacés
Le corps de la valve est en bon état
Le coût de réparation est raisonnable

Remplacer quand:

Le corps de la valve est gravement corrodé ou endommagé
La contamination ne peut pas être complètement supprimée
Coûts de réparation APPROCHES Coûts de remplacement
Plusieurs composants sont usés

Sécurité pendant l'entretien

Dépressuriser toujours le système avant de travailler sur des vannes
Suivez les procédures de lock-out / tagout
Utilisez un équipement de protection personnel approprié
Avoir des gardiens de sécurité sur les pièces mobiles externes

Normes et qualité de l'industrie

Les clapulades doivent répondre aux normes strictes de l'industrie pour assurer la sécurité et la fiabilité.

Organisations de normes clés

API (American Petroleum Institute):

API 594:Normes de conception et de test pour les clapulades
API 598:Procédures d'inspection et de test
Feu 6d:Spécifications de soupape de pipeline

ASME (American Society of Mechanical Engineers):

B16.1 et B16.34:Dimensions de la bride et notes de pression
Spécifications des matériaux et exigences de sécurité

ISO (Organisation internationale pour la normalisation):

ISO 15761:Vannes anti-retour en acier pour les applications de pétrole et de gaz
ISO 28921-1:Normes de valve industrielle
ISO 5208:Exigences de performance de scellement de la valve

Quelles normes signifient pour vous

Ces normes garantissent que:

Les vannes sont conçues en toute sécurité
Les matériaux conviennent à leur utilisation prévue
Les procédures de test vérifient les performances
Les procédures d'installation et de maintenance sont établies
La qualité est cohérente entre les fabricants

Avenir

Avis de vacances du Dragon Boat Festival

Qu'est-ce qu'une vanne sans retour? Guide complet du clapet anti-retour pour 2025

Actualités connexes

Recommandations d'actualités

Que fait une soupape de pression?Voir plus >>

Guide complet des matériaux de valve: types, propriétés et sélection Voir plus >>

Qu'est-ce qu'une valve directionnelle proportionnelle?Voir plus >>

Comment ajustez-vous une vanne de contrôle de débit?Voir plus >>

8 bar PRV: Votre guide complet des vannes de décharge de pression Voir plus >>

Types de vannes de pression: un guide complet pour les ingénieurs et les techniciens Voir plus >>
