Lorsque votre système hydraulique commence à fonctionner mal, le coupable est souvent un distributeur usé. Si vous travaillez avec des équipements Bosch Rexroth, vous avez probablement déjà rencontré la série 4WE6. Ces vannes sont des bêtes de somme dans l’hydraulique industrielle, mais elles ne durent pas éternellement. Comprendre comment remplacer correctement une vanne directionnelle Rexroth 4WE6 peut vous faire gagner du temps, de l'argent et beaucoup de frustration.

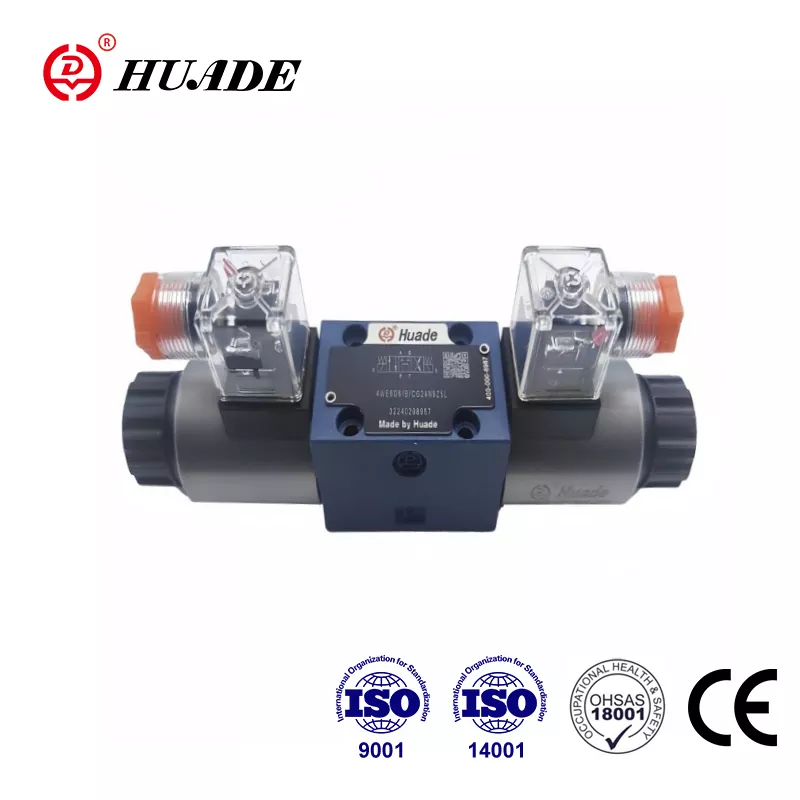

La valve directionnelle Rexroth 4WE6 est ce qu'on appelle une valve directionnelle à tiroir actionnée par solénoïde. Il contrôle le débit de fluide hydraulique dans votre système et le dirige là où il doit aller. Lorsque cette vanne tombe en panne, votre équipement peut refuser de bouger, réagir lentement ou se comporter de manière imprévisible. Avant de vous précipiter pour commander un remplacement, il convient de comprendre à quoi vous avez affaire et quelles options sont disponibles pour remplacer votre vanne directionnelle Rexroth 4WE6.
Comprendre les bases de la vanne directionnelle Rexroth 4WE6

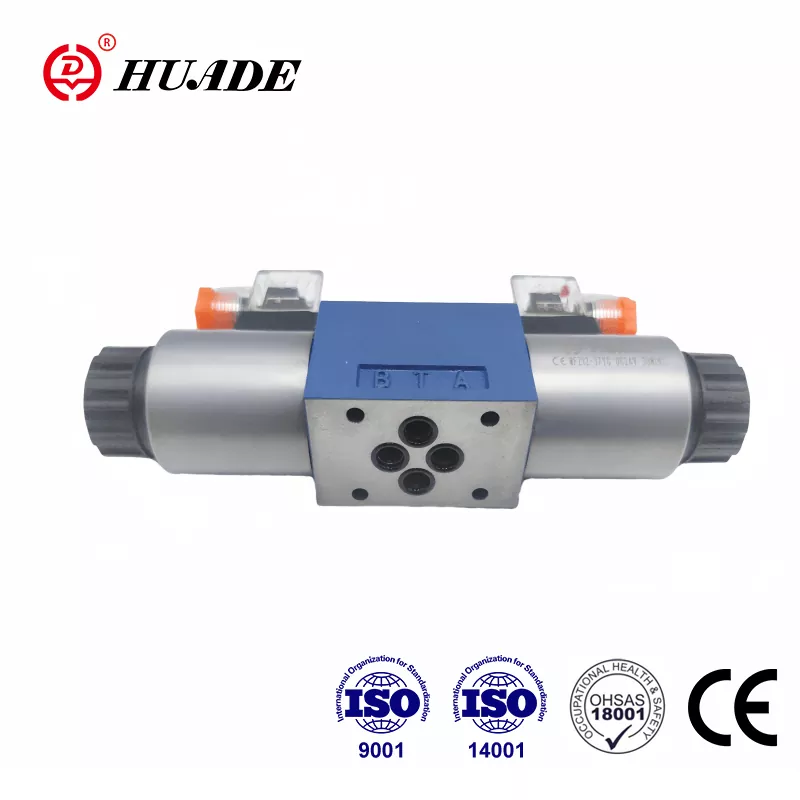

La vanne directionnelle Rexroth 4WE6 appartient à une famille standardisée de vannes appelées vannes de taille 6 ou NG6. Ce dimensionnement suit la norme ISO 4401-03-02-0-05, communément appelée D03 ou CETOP 3 dans l'industrie. Cette standardisation est en fait une bonne nouvelle lorsque vous devez remplacer un distributeur Rexroth 4WE6, car elle signifie que le modèle de montage est universel. Toute vanne répondant à cette norme sera physiquement boulonnée sur la même embase.
Cependant, la compatibilité physique n'est qu'un début lorsque vous remplacez un distributeur Rexroth 4WE6. Le numéro de modèle de la vanne vous indique tout sur sa fonction. Prenez le modèle courant R900561274, qui porte la désignation 4WE6D6X/EG24N9K4. Chaque partie de ce code signifie quelque chose de spécifique. Le « 4WE6 » indique qu'il s'agit d'une vanne à quatre voies de taille 6. Le « D » représente le symbole du tiroir, qui définit la façon dont le fluide s'écoule à travers la vanne dans différentes positions. Le « EG24 » vous indique qu'il fonctionne sur une alimentation CC de 24 volts, tandis que « N9K4 » indique qu'il dispose d'une commande manuelle et utilise un connecteur K4.
Obtenir ces détails est plus important que vous ne le pensez lorsque vous remplacez une vanne directionnelle Rexroth 4WE6. Une vanne avec une mauvaise configuration de tiroir n'acheminera pas le fluide correctement, même si elle se boulonne correctement. De même, connecter une bobine de 24 volts CC à une alimentation alternative de 110 volts la détruira immédiatement. Lorsque vous remplacez un distributeur Rexroth 4WE6, vous devez respecter exactement ces spécifications.
La vanne directionnelle Rexroth série 4WE6 gère des pressions jusqu'à 350 bars et débite jusqu'à 80 litres par minute. Ce ne sont pas de petits chiffres, c'est pourquoi la vanne directionnelle Rexroth 4WE6 est si courante dans les applications industrielles. La conception utilise ce qu'on appelle un solénoïde humide de haute puissance, ce qui signifie que la bobine électromagnétique est entourée de fluide hydraulique. Cette conception facilite le refroidissement et donne à la vanne directionnelle Rexroth 4WE6 suffisamment de force pour surmonter la contamination qui pourrait provoquer le collage.
Pourquoi votre vanne directionnelle Rexroth 4WE6 échoue
Avant de remplacer une vanne directionnelle Rexroth 4WE6, il est utile de comprendre pourquoi elle a échoué en premier lieu. Le problème le plus courant avec la vanne directionnelle Rexroth 4WE6 est le blocage du tiroir. Le tiroir de valve se déplace à l'intérieur d'un alésage usiné avec précision avec des jeux mesurés en microns. Lorsque la contamination pénètre dans cet espace, elle agit comme du papier de verre, augmentant la friction jusqu'à ce que le solénoïde ne puisse plus générer suffisamment de force pour déplacer la bobine.
La contamination provient de plusieurs sources dans les systèmes utilisant une vanne directionnelle Rexroth 4WE6. Parfois, ce sont des saletés qui sont entrées lors de la maintenance. Le plus souvent, il s’agit de particules métalliques provenant de l’usure ailleurs dans le système ou de dépôts provenant d’un fluide hydraulique dégradé. Ces particules se logent entre la bobine et l'alésage, coinçant le mécanisme. Lorsque cela se produit, la vanne directionnelle Rexroth 4WE6 peut ne pas se déplacer, se déplacer lentement ou rester bloquée dans une position.
Un autre mode de défaillance de la vanne directionnelle Rexroth 4WE6 est la fuite interne. À mesure que les contaminants se frayent un chemin à travers les terrains de la bobine, ils rayent les surfaces de précision. Ces rainures créent des chemins de fuite de liquide à l'intérieur, réduisant ainsi l'efficacité du système et entraînant un mouvement lent des composants ou une perte de puissance de maintien. Une fois que des rayures se produisent dans votre vanne directionnelle Rexroth 4WE6, le nettoyage ne résoudra pas le problème. La valve doit être remplacée.
Des pannes électriques surviennent également avec le distributeur Rexroth 4WE6, mais moins fréquemment. Les bobines de solénoïde peuvent tomber en panne en raison d'une surchauffe, d'une rupture d'isolation ou d'une contamination provoquant des courts-circuits. La température du corps de la vanne directionnelle Rexroth 4WE6 ne doit pas dépasser 115°C pendant le fonctionnement. Si vos bobines continuent de griller, quelque chose d’autre ne va pas avec le système.
Voici un point crucial qui échappe à beaucoup de gens : si vous remplacez une vanne directionnelle Rexroth 4WE6 sans résoudre le problème de contamination, la nouvelle vanne tombera en panne tout aussi rapidement. La valve directionnelle Rexroth 4WE6 n'est pas la maladie ; c'est un symptôme. Votre système de filtration doit garder le fluide hydraulique suffisamment propre pour que les particules ne puissent pas atteindre la vanne en premier lieu. Les recommandations de l'industrie suggèrent de maintenir une propreté conforme à la norme NAS 1638 classe 9 ou supérieure, avec un rapport bêta du filtre d'au moins 75 pour les particules de 10 microns.
Vos options pour remplacer la vanne directionnelle Rexroth 4WE6
Lorsqu'il est temps de remplacer une valve directionnelle Rexroth 4WE6, vous avez plusieurs possibilités. Le choix le plus sûr consiste à commander la pièce OEM exacte auprès de Bosch Rexroth. Pour un modèle de vanne directionnelle Rexroth standard 4WE6 comme le 4WE6D6X/EG24N9K4, attendez-vous à payer entre 379 $ et 418 $. Ce n'est pas bon marché, mais vous bénéficiez d'une compatibilité garantie et du soutien du fabricant d'origine.
Le prix incite de nombreuses personnes à rechercher des alternatives lorsqu'elles remplacent une vanne directionnelle Rexroth 4WE6, et il existe des options légitimes disponibles. La norme D03 signifie que d'autres fabricants produisent des vannes compatibles avec la vanne directionnelle Rexroth 4WE6. Parker propose la série D1VW, Vickers propose la gamme DG4V-3S et des sociétés comme Huade Hydraulics effectuent des remplacements directs à des prix nettement inférieurs, parfois aussi bas que 34 $ à 100 $ pour les modèles de base.
Ces alternatives peuvent bien fonctionner lorsque vous remplacez une vanne directionnelle Rexroth 4WE6, mais elles nécessitent une vérification minutieuse. Ce n'est pas parce qu'une vanne répond à la norme de montage D03 qu'elle constitue un remplacement immédiat pour votre vanne directionnelle Rexroth 4WE6. Vous devez faire correspondre la fonction du tiroir, vérifier les spécifications électriques, confirmer que le matériau du joint est compatible avec votre fluide et vérifier que le solénoïde a suffisamment de puissance. Différents fabricants utilisent des conceptions légèrement différentes, et ces petites différences sont importantes lorsque vous remplacez une vanne directionnelle Rexroth 4WE6.
Par exemple, si votre distributeur Rexroth d'origine 4WE6 possède un tiroir "D", vous devrez trouver l'équivalent dans le catalogue d'une autre marque. Le D1VW20BNJW de Parker est généralement considéré comme équivalent à la vanne directionnelle Rexroth 4WE6 modèle 4WE6D6X/EG24N9K4, tandis que Vickers propose le DG4V-3S-2A-MU-H60 comme version. Ces références croisées sont des points de départ et non des garanties. Avant de vous engager envers une marque alternative pour remplacer votre valve directionnelle Rexroth 4WE6, contactez leur support technique pour vérifier la correspondance.
Faites particulièrement attention si le numéro de modèle de votre vanne directionnelle Rexroth 4WE6 se termine par des codes « SO » ou présente des spécifications inhabituelles. Ceux-ci indiquent des modifications personnalisées pouvant inclure des orifices spéciaux, des ressorts uniques ou des bobines modifiées. Pour ces unités de valve directionnelle Rexroth 4WE6, s'en tenir aux pièces OEM est généralement le seul choix sûr. Les tables de concordance génériques couvrent uniquement les configurations standards.
Le processus de remplacement de la vanne directionnelle Rexroth 4WE6
Le remplacement d'une vanne directionnelle Rexroth 4WE6 n'est pas compliqué mécaniquement, mais cela nécessite une attention aux détails. Commencez par nettoyer soigneusement la surface de montage de la sous-plaque. Toute saleté ou débris ici peut empêcher une bonne étanchéité et provoquer des fuites. La surface de montage doit être lisse, avec une rugosité moyenne de 0,8 micromètre ou mieux.
Lorsque vous boulonnez la nouvelle valve directionnelle Rexroth 4WE6, utilisez le couple correct : 4 Nm plus ou moins 1 Nm. Trop lâche et il pourrait fuir ; trop serré et vous risquez de fissurer le corps de la vanne ou d'endommager l'embase. Si votre vanne directionnelle Rexroth 4WE6 utilise des chevilles de positionnement, assurez-vous qu'elles sont correctement installées avant de serrer les boulons.
Les connexions électriques méritent une attention particulière lorsque vous remplacez une vanne directionnelle Rexroth 4WE6. La norme de connecteur K4 utilise une configuration à trois broches : deux pour l'alimentation et une pour la terre de protection. Assurez-vous que votre câble n'est pas sous tension. Le premier point de décharge de traction doit se trouver à moins de 150 millimètres de l'endroit où le câble entre dans le connecteur. Si vous travaillez avec des unités à valve directionnelle Rexroth 4WE6 dotées de deux solénoïdes, n'oubliez pas qu'un seul doit être mis sous tension à la fois. L'activation des deux simultanément peut endommager la vanne.
Après avoir remplacé votre valve directionnelle Rexroth 4WE6, il y a une étape que beaucoup de gens sautent et qui pose des problèmes plus tard. Vous devez purger l'air du système. La conception du solénoïde humide signifie que les chambres de bobine se remplissent de fluide hydraulique. Si de l'air reste emprisonné dans ces espaces, cela affecte le temps de réponse de la vanne et peut provoquer un comportement erratique. Faites fonctionner le système sur plusieurs cycles complets, en déplaçant la vanne d'avant en arrière pour évacuer l'air du circuit.
Testez l'installation avant de remettre la machine en service après avoir remplacé la vanne directionnelle Rexroth 4WE6. Vérifiez les fuites externes autour des boulons de montage et des connexions des ports. Vérifiez que la vanne se déplace correctement dans les deux sens et revient à sa position neutre lorsqu'elle est hors tension. Si votre vanne directionnelle Rexroth 4WE6 est équipée d'une commande manuelle, vérifiez qu'elle fonctionne correctement. Surveillez tout bruit ou vibration inhabituel qui pourrait indiquer un problème.
Faire durer votre nouvelle vanne directionnelle Rexroth 4WE6
Une fois que vous avez remplacé une valve directionnelle Rexroth 4WE6, vous devez vous concentrer sur la prévention. La meilleure façon de prolonger la durée de vie de votre valve directionnelle Rexroth 4WE6 est de garder votre fluide hydraulique propre. Cela signifie bien plus que simplement changer les filtres dans les délais prévus. Vous devez surveiller activement l’état des fluides.
Mettez en œuvre un échantillonnage et une analyse réguliers des fluides après avoir remplacé une vanne directionnelle Rexroth 4WE6. Les tests détecteront la contamination avant qu’elle n’atteigne des niveaux susceptibles d’endommager les composants. Si l’analyse montre une augmentation du nombre de particules, trouvez la source. Quelque chose dans votre système s’use ou une contamination pénètre de l’extérieur. Résolvez ce problème plutôt que de simplement filtrer plus fort.
Vérifiez régulièrement vos éléments filtrants et modifiez-les en fonction de leur état, et pas seulement des dates du calendrier. Un manomètre différentiel à travers le filtre vous indiquera quand il est bouché. N'attendez pas que la vanne de dérivation s'ouvre, ce qui rejetterait le fluide non filtré dans le système où il pourrait endommager votre vanne directionnelle Rexroth 4WE6.
Le contrôle de la température est également important pour la vanne directionnelle Rexroth 4WE6. Les systèmes hydrauliques génèrent de la chaleur, et la chaleur dégrade le fluide plus rapidement. Si votre système chauffe constamment, vous aurez peut-être besoin d’un meilleur refroidissement. Surveillez la température du corps de la vanne, en particulier au niveau des bobines solénoïdes. Des températures proches de 115°C suggèrent que la vanne directionnelle Rexroth 4WE6 travaille trop fort ou que la bobine n'est pas correctement adaptée à l'application.
Pensez à conserver une vanne directionnelle Rexroth 4WE6 de rechange à portée de main, en particulier pour les équipements critiques. Une vanne directionnelle Rexroth 4WE6 installée sur votre étagère coûte moins cher que le temps d'arrêt auquel vous serez confronté en attendant la livraison en cas de panne inattendue d'une vanne. Cela est particulièrement vrai si vous utilisez des pièces OEM Rexroth avec des délais de livraison de quatre à six semaines.
Documentez ce que vous installez lorsque vous remplacez une vanne directionnelle Rexroth 4WE6. Notez le numéro de modèle exact, le fournisseur, la date et toute observation sur l'état de l'ancienne vanne. Ces informations deviennent précieuses lorsque vous aurez besoin de pièces détachées ultérieurement ou lors du dépannage de problèmes similaires.
Coût et délai de remplacement de la vanne directionnelle Rexroth 4WE6
Le coût total du remplacement d’une vanne directionnelle Rexroth 4WE6 ne se limite pas au prix de la vanne. Vous devez tenir compte des temps d'arrêt, de la main-d'œuvre et des modifications potentielles du système. Si vous achetez des pièces de valve directionnelle OEM Rexroth 4WE6, prévoyez ce délai de quatre à six semaines, à moins que vous ne payiez un supplément pour une expédition accélérée. Les marques alternatives comme Huade expédient généralement plus rapidement, souvent dans un délai de deux à trois semaines, ce qui peut être important lorsque l'équipement est en panne.
Les coûts de main-d'œuvre varient en fonction de l'accessibilité lorsque vous remplacez une vanne directionnelle Rexroth 4WE6. Le remplacement d'une vanne montée sur un collecteur facilement accessible peut prendre une heure. Une installation enfouie profondément dans une machine pourrait nécessiter un démontage important, transformant un simple échange de vanne en un projet de plusieurs jours. Tenez compte du temps nécessaire à la purge et aux tests appropriés du système par la suite.
Il existe un compromis entre coût et risque lorsque vous remplacez une vanne directionnelle Rexroth 4WE6. Les pièces OEM éliminent les problèmes de compatibilité mais coûtent plus cher. Les marques alternatives peuvent économiser 20 à 30 pour cent, mais nécessitent plus de travail de vérification au préalable. Pour les applications non critiques, les économies réalisées pourraient valoir l’effort supplémentaire. Pour les équipements dont la panne entraîne des pertes de production ou des risques de sécurité importants, la prime OEM est une assurance bon marché.
Pensez également à la situation dans son ensemble lorsque vous remplacez un distributeur Rexroth 4WE6. Si la contamination a tué votre valve, le simple fait de la remplacer ne résoudra rien. Vous devez mettre à niveau la filtration, ce qui augmente les coûts maintenant mais permet d'économiser de l'argent à long terme en protégeant tous vos composants hydrauliques, pas seulement la valve directionnelle.
Quand obtenir l’aide d’un expert
Certaines situations nécessitent une assistance professionnelle plutôt que de gérer vous-même le remplacement. Si votre système de vanne directionnelle Rexroth 4WE6 utilise des vannes avec des codes de commande spéciaux ou des configurations personnalisées, contactez Rexroth ou un distributeur qualifié. Ils peuvent vérifier les spécifications et se procurer les bonnes pièces. Essayer de remplacer sur la base d’informations partielles se termine souvent mal.
Si vous avez remplacé un distributeur Rexroth 4WE6 mais que les problèmes persistent, quelque chose d'autre ne va pas. Continuer à échanger les vannes ne résoudra pas un problème au niveau du système. Un spécialiste en hydraulique peut diagnostiquer si vous avez affaire à des problèmes de pression, des problèmes de débit ou des défauts électriques qui affectent le fonctionnement des vannes.
Pour les équipements de grande valeur ou critiques utilisant la vanne directionnelle Rexroth 4WE6, une installation professionnelle peut en valoir le coût. Les techniciens expérimentés apportent des connaissances et des outils spécialisés qui garantissent que le remplacement est effectué correctement du premier coup. Ils peuvent également détecter les problèmes associés avant qu’ils ne provoquent des pannes.
Aller de l'avant avec votre vanne directionnelle Rexroth 4WE6
Le remplacement réussi d'une vanne directionnelle Rexroth 4WE6 nécessite de comprendre avec quoi vous travaillez, de choisir le bon remplacement, de l'installer correctement et de remédier aux conditions qui ont provoqué la panne d'origine. La norme D03 vous offre des options lorsque vous remplacez une vanne directionnelle Rexroth 4WE6, mais exercer judicieusement ces options signifie faire vos devoirs sur les spécifications et la compatibilité.
Le distributeur Rexroth 4WE6 lui-même n'est qu'un composant d'un système hydraulique. Sa fiabilité dépend de la propreté du fluide, d'une alimentation électrique appropriée, d'une installation correcte et d'une application appropriée. Lorsque vous envisagez le remplacement dans le cadre de la maintenance globale du système plutôt que dans le cadre d'un échange de composants isolés, vous obtiendrez de meilleurs résultats et une durée de vie plus longue de votre équipement.
Que vous choisissiez des pièces de valve directionnelle OEM Rexroth 4WE6 ou des alternatives qualifiées de Huade ou d'autres fabricants, la clé est de correspondre précisément aux spécifications et d'entretenir correctement le système par la suite. Faites cela et votre valve directionnelle Rexroth 4WE6 de remplacement devrait vous offrir des années de service fiable.
