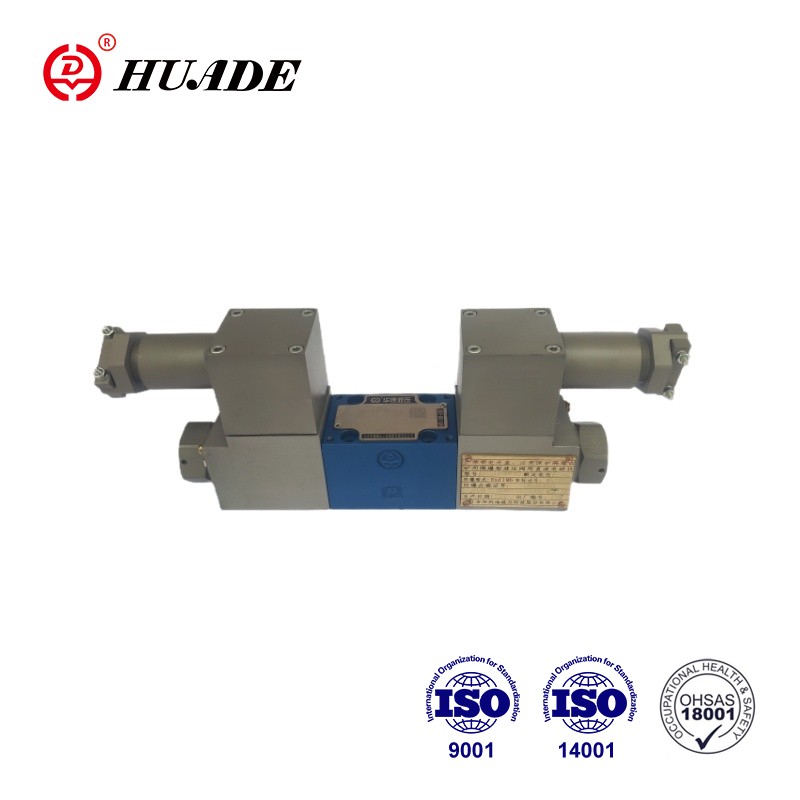

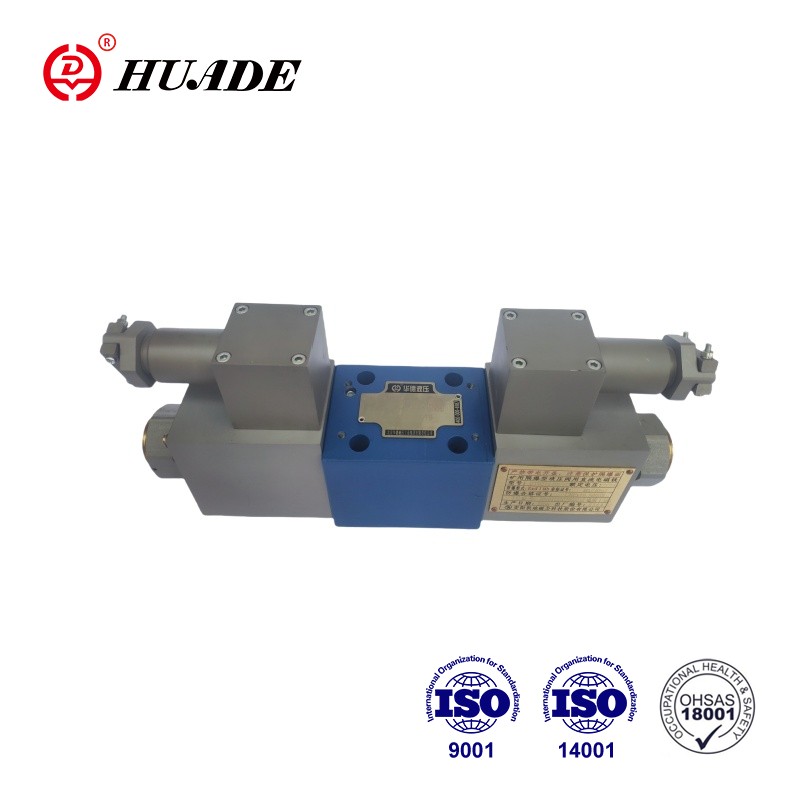

La vanne directionnelle proportionnelle antidéflagrante 4WRA 6-2X de Huade est une vanne directionnelle proportionnelle à 4/2 et 4/3 voies. Ils sont conçus comme composants à commande directe pour le montage sur embase. Ils sont actionnés au moyen d'électrovannes proportionnelles à filetage central et bobine amovible. Les solénoïdes sont contrôlés soit par une électronique de commande externe. Cette vanne antidéflagrante 4WRA 6-2X a une large gamme d'applications, principalement dans les domaines où un contrôle précis du débit, de la pression, de la vitesse et d'autres paramètres du système hydraulique est requis.
| Hydraulique | |||
| Installation | Facultatif, de préférence horizontal | ||
| Taille nominale | 6 | 10 | |
| Poids (kg) | 4WRA...2X | 2 | 6.6 |
| Débit nominal Qvnom à △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Hystérésis (%) | ≤5 | ||
| Plage d'inversion (%) | ≤1 | ||
| Sensibilité de la réponse (%) | ≤ 0,5 | ||
| Pression de fonctionnement maximale | Ports A,B,P (barre) | 350 | |
| Port T (barre) | 210 | ||
| Fluide sous pression | Huile minérale (HL, HLP) selon DIN 51524 | ||
| Autres fluides sous pression sur demande ! | |||
| Plage de température de l'air ambiant (℃) | 4WRA...2X | -20 °C à 70 °C (-4 °F à 158 °F) | |
| Plage de viscosité (mm2/s) | 20 à 380 (de préférence 30 à 46) | ||
| Classe de propreté des fluides | NAS1638 classe 9 ou ISO 4406 classe 20/18/15 | ||
| Électrique | ||||
| 1)Données solénoïde | ||||
| Type de tension | CC | |||
| Signal de consigne pour 4WRA | ±10V ou 4~20mA | |||
| Courant maximum par solénoïde (A) | 2.5 | 1.5 | 0.8 | |
| Résistance de la bobine du solénoïde (Ω) | Valeur froide à 20°C | 2 | 4.8 | 19.5 |
| Valeur max. chaude | 3 | 7.2 | 28.8 | |
| Devoir (%) | DE100 % | |||
| Température maximale de la bobine (℃) | 150 | |||
| Protection des vannes selon EN60529 | IP65 | |||
| 2) Electronique de commande | ||||
| Amplificateur | 4WRA...2X | VT-VSPA2-...-2X | ||
| Tension d'alimentation (V) | Tension nominale | 24 | ||
| Valeur limite inférieure | 21/22(4WRA) | |||
| Valeur limite supérieure | 35 | |||
| Consommation électrique de l'amplificateur (A) | Imax | <1,8 | ||
| Courant d'impulsion | 3 | |||
Caractéristiques:
▶Valve directionnelle proportionnelle à commande directe pour contrôler la direction et l'ampleur d'un débit
▶Pour le montage sur embase : le modèle de port est conforme à la norme ISO4401
▶Actionnement au moyen d'électroaimants proportionnels avec filetage central et bobine amovible
▶Bobine de commande centrée sur ressort
Application:
La vanne directionnelle proportionnelle antidéflagrante 4WRA 6-2X peut être utilisée dans la fabrication de machines lourdes, les machines-outils et l'automatisation industrielle.
Les vannes se composent essentiellement de : Corps (1) avec surface de montage, Tiroir de commande (3) avec ressorts de compression (2), Solénoïdes (4) avec filetage central.
Les solénoïdes (4) étant hors tension, le tiroir de commande (3) est maintenu en position centrale par les ressorts de compression (2).
Commande directe du tiroir de commande (3) en alimentant l'un des solénoïdes proportionnels (4), par ex. commande du solénoïde droit, puis déplacement du tiroir de commande (3) vers la gauche proportionnellement au signal électrique d'entrée, et connexion de P à A et de B à T via des sections transversales en forme d'orifice avec des caractéristiques d'écoulement progressives.
4WRA(E)...A-2X, les 2 vannes de position de commutation sont cependant uniquement équipées d'un solénoïde "a". Un bouchon (6) est mis en place sur l'électroaimant proportionnel "b".
Symboles du distributeur proportionnel antidéflagrant 4WRA 6-2X
