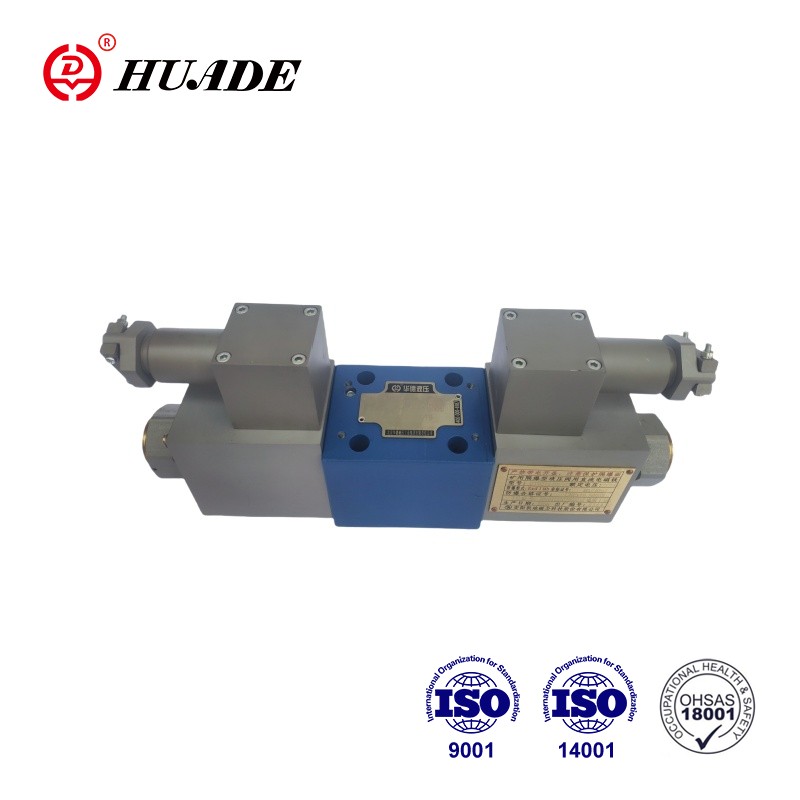

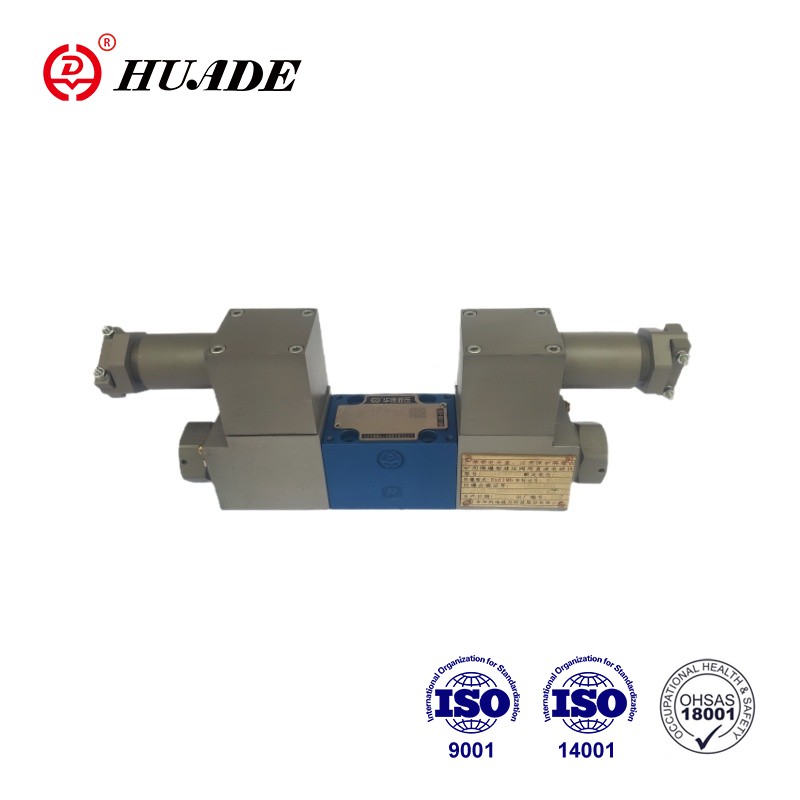

La vanne directionnelle proportionnelle antidéflagrante 4WRA 10-2X est fabriquée à partir de matériaux résistants à la corrosion de haute qualité et le boîtier est constitué de matériaux antidéflagrants, qui peuvent résister efficacement aux impacts d'explosion et à l'érosion des flammes. La vanne directionnelle proportionnelle antidéflagrante 4WRA 10-2X a passé la certification CNEX. Le produit antidéflagrant de Huade a reçu des éloges constants sur le marché pour sa haute qualité et son prix bas.
| Hydraulique | |||
| Installation | Facultatif, de préférence horizontal | ||
| Taille nominale | 6 | 10 | |
| Poids (kg) | 4WRA...2X | 2 | 6.6 |
| Débit nominal Qvnom à △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Hystérésis (%) | ≤5 | ||
| Plage d'inversion (%) | ≤1 | ||
| Sensibilité de la réponse (%) | ≤ 0,5 | ||
| Pression de fonctionnement maximale | Ports A,B,P (barre) | 350 | |
| Port T (barre) | 210 | ||
| Fluide sous pression | Huile minérale (HL, HLP) selon DIN 51524 | ||
| Autres fluides sous pression sur demande ! | |||
| Plage de température de l'air ambiant (℃) | 4WRA...2X | -20 °C à 70 °C (-4 °F à 158 °F) | |
| Plage de viscosité (mm2/s) | 20 à 380 (de préférence 30 à 46) | ||
| Classe de propreté des fluides | NAS1638 classe 9 ou ISO 4406 classe 20/18/15 | ||
| Électrique | ||||
| 1)Données solénoïde | ||||
| Type de tension | CC | |||
| Signal de consigne pour 4WRA | ±10V ou 4~20mA | |||
| Courant maximum par solénoïde (A) | 2.5 | 1.5 | 0.8 | |
| Résistance de la bobine du solénoïde (Ω) | Valeur froide à 20°C | 2 | 4.8 | 19.5 |
| Valeur max. chaude | 3 | 7.2 | 28.8 | |
| Devoir (%) | DE100 % | |||
| Température maximale de la bobine (℃) | 150 | |||
| Protection des vannes selon EN60529 | IP65 | |||
| 2) Electronique de commande | ||||
| Amplificateur | 4WRA...2X | VT-VSPA2-...-2X | ||
| Tension d'alimentation (V) | Tension nominale | 24 | ||
| Valeur limite inférieure | 21/22(4WRA) | |||
| Valeur limite supérieure | 35 | |||
| Consommation électrique de l'amplificateur (A) | Imax | <1,8 | ||
| Courant d'impulsion | 3 | |||
Caractéristiques:
▶Valve directionnelle proportionnelle à commande directe pour contrôler la direction et l'ampleur d'un débit
▶Pour le montage sur embase : le modèle de port est conforme à la norme ISO4401
▶Actionnement au moyen d'électroaimants proportionnels avec filetage central et bobine amovible
▶Bobine de commande centrée sur ressort
Application:
Les vannes directionnelles proportionnelles antidéflagrantes 4WRA 10-2X sont largement utilisées dans les mines de charbon. industrie pétrochimique.
Les vannes se composent essentiellement de : Corps (1) avec surface de montage, Tiroir de commande (3) avec ressorts de compression (2), Solénoïdes (4) avec filetage central.
Les solénoïdes (4) étant hors tension, le tiroir de commande (3) est maintenu en position centrale par les ressorts de compression (2).
Commande directe du tiroir de commande (3) en alimentant l'un des solénoïdes proportionnels (4), par ex. commande du solénoïde droit, puis déplacement du tiroir de commande (3) vers la gauche proportionnellement au signal électrique d'entrée, et connexion de P à A et de B à T via des sections transversales en forme d'orifice avec des caractéristiques d'écoulement progressives.
4WRA(E)...A-2X, les 2 vannes de position de commutation sont cependant uniquement équipées d'un solénoïde "a". Un bouchon (6) est mis en place sur l'électroaimant proportionnel "b".
Symboles du distributeur proportionnel antidéflagrant 4WRA 10-2X
