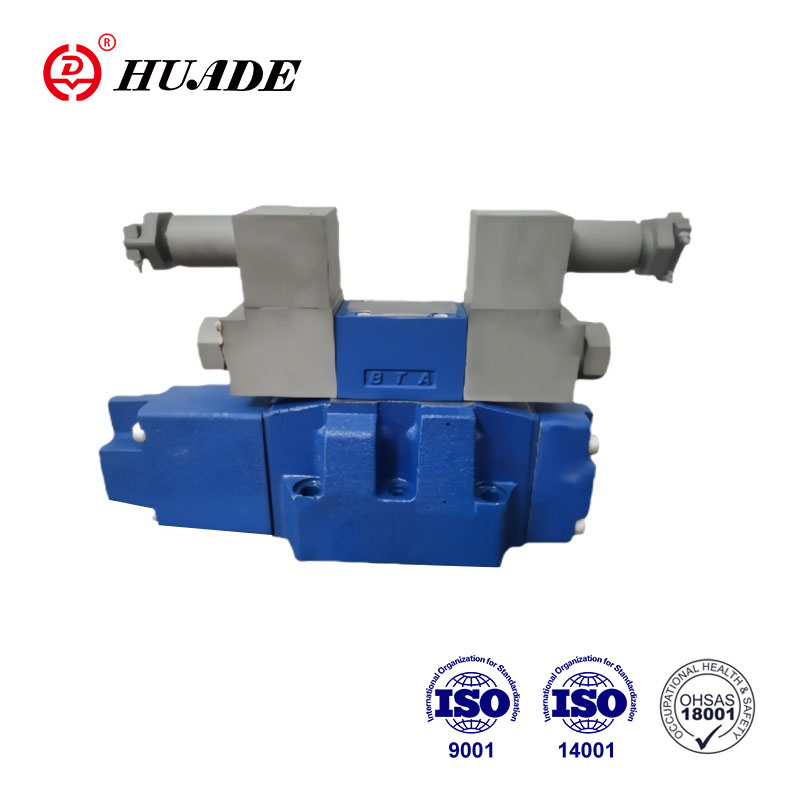

La valve directionnelle proportionnelle antidéflagrante 4WRZ est largement utilisée dans les systèmes hydrauliques qui nécessitent un contrôle précis et des performances antidéflagrantes. Les vannes antidéflagrantes de la série 4WRZ de Huade sont certifiées CNEX. Les indices et certifications antidéflagrants sont généralement conformes aux normes internationales pertinentes. La vanne proportionnelle antidéflagrante 4WRZ présente des caractéristiques de régulation de débit sensibles, qui permettent d'obtenir un contrôle précis de la pression, du débit et de la direction du système hydraulique.
| Général | ||
| Type de vanne | SEP | |
| Installation | facultatif, de préférence horizontal | |
| Plage de température de stockage (℃) | -20 à +80 | |
| Plage de température ambiante (℃) | -20 à +70 | |
| Poids (kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Hydraulique (mesuré avec HLPAG.p=100bar : 40 ℃ ± 5 ℃ ) | ||||||
| Taille nominale | 10 | 16 | 25 | 32 | ||
| Pression de service (bar) | Vanne pilote | Alimentation externe en huile de pilotage | 30 à 100 bars | |||
| Alimentation interne en huile de pilotage | 100 à 350 avec "D3" uniquement | |||||
| Vanne principale | jusqu'à 315 | jusqu'à 350 | jusqu'à 350 | jusqu'à 350 | ||
| Pression de retour (bar) | Port T (port R) (vidange d'huile de pilotage externe) | jusqu'à 315 | jusqu'à 250 | jusqu'à 250 | jusqu'à 150 | |
| Port T (vidange d'huile de pilotage interne) | jusqu'à 30 | jusqu'à 30 | jusqu'à 30 | jusqu'à 30 | ||
| Port Y | jusqu'à 30 | jusqu'à 30 | jusqu'à 30 | jusqu'à 30 | ||
| Signal d'entrée du volume d'huile de pilotage 0- 100 % (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Débit d'huile de pilotage dans les ports X et Y avec un signal d'entrée échelonné de 0 à 100 % (L/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| Débit de la vanne principale (L/min) | jusqu'à 170 | jusqu'à 460 | jusqu'à 870 | jusqu'à 1600 | ||
| Fluide hydraulique | Huile minérale (HL, HLP) selon DIN 51524 Autres fluides sur demande ! | |||||
| Plage de température du fluide hydraulique ( ℃) | -20 à +80 (de préférence +40 à +50) | |||||
| Plage de viscosité (mm2/s) | 20 à 380 (de préférence 30 à 46) | |||||
| Degré de contamination | Le degré maximum admissible de contamination du fluide sous pression est conforme à NAS 1638 ou ISO 4406(c) | Un filtre avec un taux de rétention minimum de βx≥ 75 est recommandé | ||||
| Vanne pilote | NAS 1638 classe 7 | x=5 | ||||
| Vanne principale | NAS 1638 classe 9 | x=15 | ||||
| Hystérésis (%) | ≤ 6 | |||||
| Électrique | ||
| Type de vanne | SEP | |
| Type de protection de la vanne selon EN 60529 | IP65 avec prise de câble montée et verrouillée | |
| Type de tension | CC | |
| Chevauchement des valeurs de commande (%) | 15 | |
| Max. courant (A) | 1.5 | |
| Résistance de la bobine du solénoïde (Ω) | Valeur froide à 20℃ | 4.8 |
| Max. valeur chaleureuse | 7.2 | |
| Devoir (%) | 100 | |
| Température de la bobine (℃) | jusqu'à 150 | |
| Protection des vannes selon EN 60529 | IP65 avec connecteur enfichable monté et fixe | |
| Electronique de commande | ||
| Amplificateur externe pour type WRZ | VT-VSPA2-1-L2X/... | |
| Signal de consigne | Entrée de tension "A1" (V) | V±10 |
| Entrée courant "F1" (mA) | 4 à 20 | |
Caractéristiques:
▶Valve directionnelle proportionnelle pilotée pour contrôler la direction et l'ampleur d'un débit
▶Le fonctionnement se fait par solénoïdes proportionnels à filetage central et bobine amovible
▶Pour le montage sur embase :
Modèle de portage selon ISO 4401 et DIN 2430
▶Bobine de commande centrée sur ressort
▶4WRZE : Electronique intégrée (OBE) avec entrée tension ou entrée courant (A1 resp. F1)
▶4WRZ : électronique de commande associée (commande séparée)
Application:
La vanne directionnelle antidéflagrante 4WRZ-L7X est utilisée pour contrôler la direction et le débit dans les mines de bobines, les machines d'extraction de charbon et les machines métallurgiques.
■Vanne pilote type 3DREP 6...
La vanne pilote est un réducteur de pression à 3 voies actionné par solénoïde proportionnel. Il est utilisé pour convertir un signal d'entrée électrique en un signal de sortie de pression proportionnelle et est utilisé sur toutes les vannes 4WRZ....
Les solénoïdes proportionnels sont des solénoïdes à broches humides CC contrôlables avec filetage central et bobine amovible. Le solénoïde est éventuellement contrôlé par une électronique externe.
Conception:
La vanne se compose essentiellement de :
– Logement (1)
– Tiroir de commande (2) avec tiroirs de mesure de pression (3 et 4)
– Solénoïdes (5 et 6) avec filetage central
Principe de travail
–Lorsque les solénoïdes (5 et 6) sont hors tension, le tiroir de commande (2) est maintenu
par ressorts de compression en position centrale
–Commande directe du tiroir de commande (2) en alimentant un solénoïde proportionnel, par ex. excitation du solénoïde "a" (5). Le tiroir de mesure de pression (3) et le tiroir de commande (2) sont décalés vers la gauche proportionnellement au signal d'entrée électrique ; Connexion de P à B et de A à T à travers des sections transversales en forme d'orifice avec des caractéristiques d'écoulement progressives ; Mise hors tension de l'électro-aimant (5), le tiroir de commande (2) est rappelé en position centrale par le ressort de compression, En position centrale, les orifices A et B sont ouverts sur T, c'est à dire que le fluide hydraulique peut s'écouler vers le réservoir sans toute restriction.
–Commande manuelle, en option, grâce à elle, le tiroir de commande (2) peut être déplacé sans nécessiter l'alimentation du solénoïde.
Remarques :
Tapez 3DREP 6 :La vidange de la conduite du réservoir doit être évitée. Dans le cas d'une situation de montage correspondante, une soupape de précharge doit être installée (pression de précharge env. 2 bar).
Vanne pilote avec deux positions de tiroir
(Tapez 3DREP 6...B...)
En principe, la fonction de cette version de distributeur correspond à celle du distributeur à trois positions de tiroir. Cependant, cette vanne à 2 positions est équipée uniquement d'un solénoïde "a" (5). Au lieu du 2ème électro-aimant proportionnel, un bouchon fileté (7) est monté.
■Distributeurs proportionnels pilotés Type 4WRZ...
Les vannes du type 4WRZ... sont des vannes directionnelles pilotées avec fonctionnement par solénoïdes proportionnels. Ils contrôlent la direction et l’ampleur d’un flux.
Conception:
Les vannes sont essentiellement constituées de :
– Une vanne pilote (9) avec solénoïdes proportionnels (5 et 6), tiroir de commande (2) et bouchons d'orifice (15)
– Un distributeur principal (10) avec tiroir principal (11) et ressort de centrage (12).
Principe de travail
– Lorsque les solénoïdes (5 et 6) sont hors tension, le tiroir principal (11) est maintenu par des ressorts de centrage (12) en position centrale.
– Fonctionnement du tiroir 1thAe TmBain (11) à travers la vanne pilote (9), le tiroir principal est déplacé proportionnellement, en fonction de la position du tiroir, débit de P vers A et B vers T(R) ou P vers B et A vers T (R).
par ex. en alimentant le solénoïde "b" (6), le tiroir de commande (2) est déplacé vers la droite, l'huile pilote est introduite à travers la vanne pilote (9) dans la chambre de pression (13) et déplace le tiroir principal (11) proportionnellement au signal d'entrée électrique ; Connexion de P à A et de B à T par des sections transversales en forme d'orifice à débit progressif.
caractéristiques.
Après mise hors tension du solénoïde (6), le tiroir de commande (2) et le tiroir principal (11) sont ramenés en position centrale.
– Alimentation en huile de pilotage du distributeur pilote en interne via l'orifice P ou en externe via l'orifice X.
– À l'aide d'une commande manuelle en option, le tiroir de commande (2) peut être déplacé sans nécessiter la mise sous tension du solénoïde.
Remarques :
Pour les pressions du système supérieures à 100 bars, le module de réduction de pression pilote de type D3 (14) doit être installé entre la vanne pilote (9) et la vanne principale (10).
Symboles de la vanne directionnelle proportionnelle antidéflagrante 4WRZ
