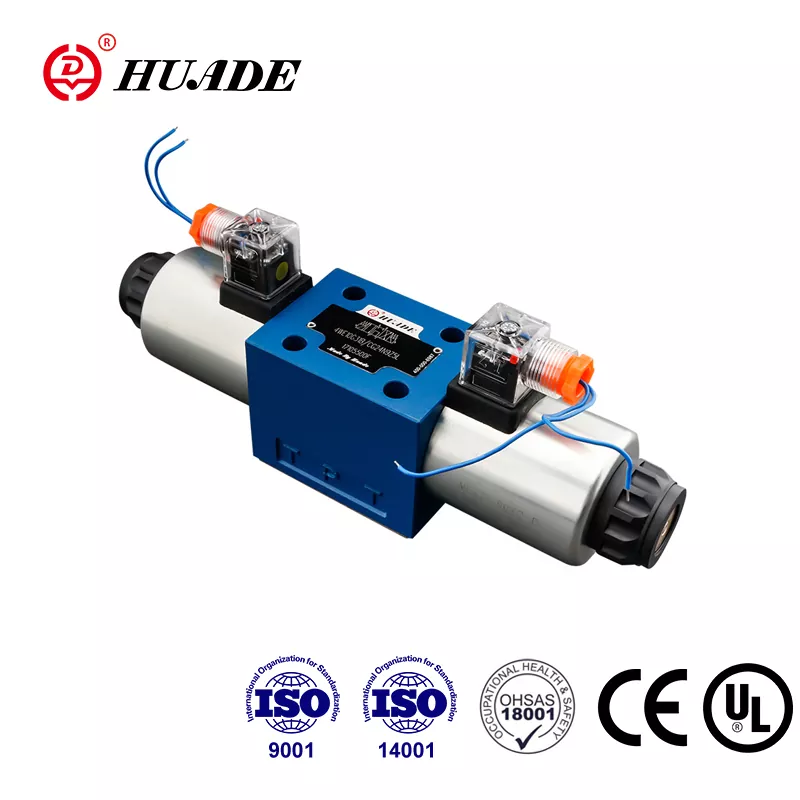

Lorsque vous travaillez avec des systèmes hydrauliques, vous avez besoin de composants qui fonctionnent, jour après jour, poste après poste. LeVanne de commande directionnelle 4WE10a gagné sa réputation dans les usines du monde entier pour cette raison. Cette valve de commande directionnelle n'est pas la technologie la plus sophistiquée du marché, mais le 4WE10 effectue le travail essentiel de contrôle du débit de fluide hydraulique avec une cohérence remarquable.
LeVanne 4WE10fonctionne selon un principe simple. Une bobine électromagnétique pousse un tiroir à l'intérieur du corps de la vanne, qui ouvre et ferme les passages pour l'huile hydraulique. Lorsque vous alimentez la bobine, la bobine bouge. Lorsque vous coupez le courant, un ressort le ramène à sa position initiale. La conception du 4WE10 est à action directe, ce qui signifie qu'il n'y a pas d'étage pilote ni de mécanisme complexe entre le signal électrique et le mouvement mécanique.
Comprendre la norme NG10 du 4WE10
LeVanne de commande directionnelle 4WE10suit ce qu'on appelle la norme de montage NG10, également connue sous le nom de CETOP 5 ou ISO 4401-05. Cette standardisation est plus importante que vous ne le pensez pour les distributeurs directionnels. Cela signifie que vous pouvez remplacer un 4WE10 d'un fabricant par une vanne de commande directionnelle équivalente d'un autre sans repenser votre plaque de montage ni refaire la plomberie de votre système. Pour les équipes de maintenance et les concepteurs d'équipements, cette interchangeabilité du 4WE10 réduit les maux de tête et les coûts.
LeVanne 4WE10se connecte via quatre ports principaux : P pour l'entrée de pression, A et B pour les deux ports de travail qui se connectent à vos actionneurs et T pour la conduite de retour vers le réservoir. Cette configuration à quatre voies donne au 4WE10 le contrôle du mouvement bidirectionnel, c'est pourquoi vous trouverez ces valves de commande directionnelles contrôlant les vérins qui doivent s'étendre et se rétracter.
Capacités techniques de la vanne de commande directionnelle 4WE10
Le4WE10gère une pression allant jusqu'à 315-350 bars selon le modèle spécifique, ce qui se traduit par environ 4 569 PSI. C'est suffisant pour la plupart des machines industrielles sans s'aventurer dans des domaines extrêmement lourds. Le débit nominal du 4WE10 est de 120 litres par minute, bien que cette vanne de commande directionnelle puisse pousser jusqu'à 160 litres par minute en cas de besoin. Pour référence, 120 litres par minute équivalent à environ 31,7 gallons par minute.
Ces chiffres définissent où leVanne 4WE10s'intègre dans votre système. Si vous faites fonctionner régulièrement des débits plus élevés via votre vanne de commande directionnelle, vous commencerez à constater des chutes de pression qui génèrent de la chaleur et gaspillent de l'énergie. La relation entre le débit et la chute de pression dans le 4WE10 n'est pas linéaire : elle suit une loi carrée, ce qui signifie que doubler votre débit quadruple votre perte de pression. Au débit nominal de 120 litres par minute, votre vanne de régulation directionnelle 4WE10 affichera une chute de pression d'environ 12 bars, ce qui représente de l'énergie qui se transforme en chaleur plutôt qu'en travail utile.
Types de bobines 4WE10 et leurs applications
LeVanne 4WE10est disponible dans différentes configurations de tiroir, identifiées par des lettres telles que D, E, G et H. Chaque lettre définit ce qui arrive aux chemins de fluide lorsque le distributeur est en position centrale, et le choix de la bonne configuration 4WE10 est important pour le comportement de votre machine.
LeBobine en H 4WE10bloque tous les ports en position centrale. Cela crée un verrou hydraulique qui maintient votre cylindre exactement là où il se trouve, même sous charge. Vous utiliserez cette configuration 4WE10 lorsque la précision du positionnement est importante, comme maintenir une pince fermée pendant une opération de soudage. L'inconvénient est que toute dilatation thermique de l'huile emprisonnée peut augmenter la pression dans votre vanne de commande directionnelle, vous devez donc en tenir compte dans votre conception.
LeBobine G 4WE10relie le port de pression directement au réservoir en position centrale. Cette configuration de vanne de commande directionnelle décharge votre pompe, ramenant la pression du système à presque zéro pendant que le 4WE10 reste inactif. C'est courant dans les applications de presse où la machine attend entre les cycles. Votre pompe fonctionne, mais elle ne lutte pas contre la haute pression grâce à la vanne 4WE10, qui économise de l'énergie et réduit la chaleur.
LeBobine électronique 4WE10bloque le port de pression mais relie les ports de travail au réservoir. Cela permet à la pression emprisonnée de s'écouler de vos actionneurs tout en empêchant un nouveau débit de la pompe à travers la vanne de commande directionnelle. C'est utile lorsque vous devez relâcher la pression résiduelle avant le démarrage du prochain cycle sur votre système 4WE10.
Différentes applications nécessitent des comportements différents, et les codes de lettres standardisés facilitent la spécification exacte du distributeur 4WE10 dont vous avez besoin sans de longues descriptions techniques.
Installation de votre vanne de commande directionnelle 4WE10
Montage du4WE10C'est simple, mais vous devez faire attention à quelques détails. La valve de commande directionnelle peut être montée dans n'importe quelle orientation, mais vous devez tenir compte de l'endroit où se terminent les connexions électriques de votre 4WE10 pour faciliter la maintenance. Les bobines sont amovibles et peuvent pivoter à 360 degrés autour de leur axe, ce qui est utile lorsque vous avez affaire à des espaces restreints sur votre installation 4WE10.
Un détail souvent négligé avec leVanne 4WE10est la pression de la conduite de retour. Alors que les ports principaux gèrent 350 bars, le port du réservoir de votre valve de commande directionnelle doit rester en dessous de 160 bars. Si vous utilisez plusieurs unités 4WE10 partageant une conduite de retour commune, les pics de pression d'une vanne de commande directionnelle peuvent en affecter d'autres. La contre-pression peut même provoquer un mouvement indésirable de la bobine dans votre 4WE10. L'utilisation de clapets anti-retour individuels sur chaque conduite de retour 4WE10 ou la garantie d'un dimensionnement adéquat de la conduite évite ce problème.
LeVanne de commande directionnelle 4WE10comprend des dispositions pour la commande manuelle, qui vous permet de le faire fonctionner manuellement pendant la mise en service ou le dépannage. Cette fonctionnalité du 4WE10 a une limite de pression de 50 bars sur le port du réservoir. Il n'est pas conçu comme une fonction de sécurité ou pour le fonctionnement régulier de votre distributeur, mais simplement comme une aide à la maintenance.
Spécifications électriques du 4WE10
La plupartDistributeurs directionnels 4WE10fonctionne sur 24 V CC, mais vous trouverez des versions 4WE10 pour 12 V, 48 V, 110 V CA et 220 V CA selon les normes de votre installation. La bobine 4WE10 se connecte via un connecteur électrique DIN EN 175301-803, qui est devenu une sorte de norme industrielle pour les vannes de commande directionnelles industrielles. De nombreuses versions 4WE10 incluent un indicateur LED qui s'allume lorsque la bobine est sous tension, vous donnant une confirmation visuelle rapide sans avoir besoin d'un multimètre.
Le4WE10La conception de la bobine utilise une construction à broches humides, ce qui signifie qu'elle est en contact direct avec l'huile hydraulique circulant à travers la soupape de commande directionnelle. Ce contact d'huile dans le 4WE10 fait plusieurs choses utiles. Il refroidit la bobine, évitant ainsi une surcharge thermique dans votre vanne de commande directionnelle. Il amortit les vibrations mécaniques et le bruit, gardant ainsi le fonctionnement du 4WE10 silencieux. Et il fournit une lubrification qui prolonge la durée de vie de la bobine de votre valve de commande directionnelle. L'inconvénient est que si vous rencontrez une panne de bobine sur votre 4WE10, vous devez vidanger ou isoler cette section du système avant de la remplacer, bien que la conception amovible rend ce processus relativement rapide pour la vanne de commande directionnelle.
Exigences en matière de fluide pour la vanne 4WE10
LeVanne de commande directionnelle 4WE10s'attend à une huile hydraulique à base minérale avec une viscosité d'environ 37 mm²/s à 55°C. Le 4WE10 tolère une large plage de 2,8 à 380 mm²/s, mais un fonctionnement aux extrêmes affecte les performances de votre distributeur. Une huile très fine augmente les fuites internes dans le 4WE10, tandis qu'une huile épaisse ralentit le temps de réponse et augmente la chute de pression à travers la valve de commande directionnelle.
Le contrôle de la contamination est très important pourVanne 4WE10vie. La recommandation pour les vannes de commande directionnelles est une propreté ISO 4406 de 20/18/15 ou mieux, avec une filtration à 10-16 microns. Cela peut sembler trop précis, mais les jeux entre la bobine et l'alésage de votre 4WE10 sont compris entre 5 et 25 microns selon la conception de la vanne de commande directionnelle. Les particules de cette taille agissent comme du papier de verre, usant les surfaces de précision de votre 4WE10 qui scellent chaque port les uns des autres.
Les particules dures créent des rayures qui augmentent les fuites au fil du temps dans votreVanne de commande directionnelle 4WE10. Les contaminants mous et l'eau peuvent favoriser la corrosion ou former des dépôts de boue. Dans tous les cas, les performances de votre vanne 4WE10 se dégradent. Dans les systèmes très sales, vous pourriez voir un blocage là où le tiroir 4WE10 refuse de se déplacer en douceur ou revient lentement à la position centrale dans le distributeur.
Chute de pression 4WE10 et efficacité du système
Comprendre la chute de pression vous aide à concevoir des systèmes plus efficaces avec leVanne 4WE10. A 60 litres par minute, votre distributeur baisse d'environ 3 bars. À 100 litres par minute, cela passe à 8 bars grâce au 4WE10. Au maximum 120 litres par minute, vous perdez 12 bars au niveau du distributeur.
Chaque barre de chute de pression à un débit donné représente la puissance convertie en chaleur dans votre4WE10. La formule est simple : la perte de puissance est égale au débit multiplié par la chute de pression. À 100 litres par minute avec une chute de 8 bars via votre soupape de commande directionnelle, cela représente environ 1,3 kilowatts de chaleur. Votre système doit dissiper la chaleur générée par le 4WE10, soit via un refroidisseur, soit en acceptant des températures d'huile plus élevées.
Pour les systèmes où l'efficacité est importante, maintenir des débits inférieurs à 80 litres par minute à travers leVanne de commande directionnelle 4WE10vous offre un meilleur équilibre entre la taille de la vanne et la génération de chaleur. Si vous avez besoin de débits supérieurs à ceux que le 4WE10 peut gérer efficacement, envisagez d'utiliser une taille supérieure ou d'utiliser plusieurs vannes de régulation directionnelles en parallèle.
Temps de commutation et réponse 4WE10
LeVanne 4WE10La commutation se fait généralement en 70 à 120 millisecondes, ce qui est suffisamment rapide pour la plupart des applications industrielles, mais pas instantané. Les fonctions d'amortissement internes de la valve de commande directionnelle adoucissent la transition, évitant ainsi les chocs hydrauliques qui pourraient endommager les composants ou créer du bruit. Vous trouverez de petits orifices et chambres conçus dans le tiroir 4WE10 qui mesurent le débit d'huile pendant l'événement de commutation.
QuelquesVanne de commande directionnelle 4WE10les modèles incluent des vis de réglage externes qui vous permettent de régler la vitesse de commutation. Cela devient utile lorsque plusieurs unités 4WE10 partagent des lignes communes, vous permettant d'échelonner leurs temps de commutation pour éviter les transitoires de pression dans votre système de valve de commande directionnelle.
Applications courantes de la vanne de commande directionnelle 4WE10
Vous trouverezVannes 4WE10dans tous les milieux industriels. Les applications de machines-outils utilisent la valve de commande directionnelle 4WE10 pour le serrage des pièces, où un cylindre doit s'étendre avec force et maintenir sa position pendant la coupe. Les machines de moulage par injection utilisent le 4WE10 pour contrôler les broches de vanne qui régulent le débit de plastique. Les chaînes d'assemblage automatisées utilisent ces vannes de commande directionnelles dans les robots de sélection et de placement pour des mouvements de positionnement discrets.
Le4WE10excelle dans le contrôle discret : passer à la position A, arrêter, passer à la position B, arrêter. Cette vanne de commande directionnelle ne gère pas bien le contrôle proportionnel car elle est ouverte ou fermée sans rien entre les deux. Si vous avez besoin d'un contrôle de vitesse variable ou d'une régulation précise du débit au-delà de ce qu'offre le 4WE10, vous optez plutôt pour une vanne de commande directionnelle proportionnelle de la série 4WRPE.
Entretenir votre vanne 4WE10
Le4WE10La conception de la bobine amovible simplifie la maintenance de cette vanne de commande directionnelle. Lorsqu'une bobine tombe en panne sur votre 4WE10, vous pouvez la remplacer sans ouvrir le système hydraulique. Débranchez la fiche électrique, dévissez l'écrou de retenue, retirez l'ancienne bobine et installez la nouvelle sur votre distributeur. La bobine 4WE10 peut tourner pendant l'installation, vous pouvez donc positionner le connecteur électrique là où cela vous convient le mieux.
Usure interne de la bobineVanne de commande directionnelle 4WE10provoque finalement une augmentation des fuites et une réponse lente. Vous remarquerez peut-être qu'un cylindre dérive lentement alors qu'il devrait maintenir sa position, ou que le temps de commutation augmente sur votre 4WE10. À ce stade, vous envisagez soit de reconstruire le distributeur avec de nouveaux joints et éventuellement un nouveau tiroir, soit de remplacer entièrement votre 4WE10. Le calcul économique dépend de vos coûts de main-d'œuvre par rapport au prix de la vanne.
Le collage dû à la contamination dans le4WE10apparaît comme un fonctionnement intermittent ou un échec complet du changement de vitesse. Parfois, vous pouvez récupérer le fonctionnement de votre soupape de commande directionnelle en rinçant le système et en remplaçant les filtres, mais si des rayures se sont produites sur le tiroir ou l'alésage 4WE10, vous avez besoin de pièces de rechange pour la soupape de commande directionnelle.
Approvisionnement en votre vanne de commande directionnelle 4WE10
Bosch Rexroth est à l'origine du4WE10conception et offre la plus grande variété de distributeurs directionnels avec 53 configurations de tiroir différentes. Leurs vannes 4WE10 servent de norme de référence pour les vannes de commande directionnelles. Hydac, Parker, Eaton Vickers et Argo Hytos fabriquent tous des versions 4WE10 compatibles qui se montent sur la même interface. Les fabricants chinois comme CML et Huade proposent des alternatives 4WE10 à prix compétitifs qui maintiennent la norme de montage pour les valves de commande directionnelles.
Tarif pour leVanne de commande directionnelle 4WE10varie d'environ 18 $ à 38 $ par unité selon la quantité, les spécifications et le fournisseur. Les quantités minimales de commande pour les unités 4WE10 varient de pièces uniques à 50 ou plus, les commandes plus importantes entraînant des prix unitaires inférieurs. Les délais de livraison sont généralement de 10 à 15 jours pour les configurations 4WE10 standard.
La standardisation signifie que vous pouvez vous procurerDistributeurs directionnels 4WE10provenant de plusieurs fournisseurs et maintenir l’interchangeabilité. Pour les applications critiques, vous pouvez stocker des vannes 4WE10 de deux fabricants différents afin de vous assurer de ne jamais dépendre d'une seule chaîne d'approvisionnement pour vos vannes de commande directionnelles.
Limites du 4WE10 et quand envisager des alternatives
LeVanne de commande directionnelle 4WE10gère bien son rôle conçu mais a des limites claires. La nature binaire du contrôle du 4WE10 signifie que cette vanne de commande directionnelle n'est pas adaptée aux applications nécessitant une vitesse variable ou des démarrages progressifs. Les chutes de pression à haut débit rendent le 4WE10 inefficace pour les opérations continues à haut débit. Les fuites internes inhérentes à la conception du tiroir 4WE10 signifient que cette vanne de régulation directionnelle ne maintiendra pas la pression indéfiniment dans les configurations à centre fermé.
Si vous avez besoin d'un contrôle proportionnel au-delà de ce que4WE10offres, regardez les valves de commande directionnelles avec électronique intégrée et solénoïdes proportionnels. Si vous avez besoin de très faibles fuites, envisagez des vannes à clapet au lieu du 4WE10. Si vous travaillez avec des débits nettement supérieurs à 120 litres par minute, la taille supérieure (NG16 ou NG25) est plus logique que la vanne de commande directionnelle 4WE10.
Le4WE10la technologie est mature, ce qui signifie que vous ne constaterez pas d’améliorations spectaculaires des performances de base du 4WE10. L'innovation dans le domaine hydraulique s'est orientée vers des distributeurs proportionnels et intelligents avec diagnostics intégrés. Le 4WE10 reste pertinent pour les applications où ses capacités correspondent aux exigences et où la technologie éprouvée et standardisée des distributeurs directionnels l'emporte sur les avantages des approches plus récentes.
Sélection de la bonne configuration 4WE10
Choisir unVanne de commande directionnelle 4WE10nécessite d'adapter les paramètres de votre système aux capacités de la vanne. Calculez votre débit requis et assurez-vous qu'il reste inférieur à 80-100 litres par minute pour plus d'efficacité avec le 4WE10. Vérifiez que votre pression reste dans la limite de 315-350 bars avec une marge de sécurité adéquate pour votre valve de commande directionnelle. Choisissez le type de bobine 4WE10 qui offre le comportement de centrage dont votre application a besoin.
Tenez compte de l'alimentation électrique disponible sur votre site d'installation et spécifiez la4WE10tension de bobine pour votre valve de commande directionnelle. Pensez à l'accès pour la maintenance : quelqu'un peut-il atteindre le connecteur électrique et la bobine de votre 4WE10 lorsqu'un entretien est nécessaire ? Planifiez la plomberie de votre conduite de retour pour éviter les problèmes de contre-pression avec la vanne de commande directionnelle.
Le4WE10la fiabilité vient de sa conception mécanique simple et des processus de fabrication sophistiqués derrière cette vanne de commande directionnelle. Lorsqu'il est correctement appliqué dans son enveloppe de fonctionnement et entretenu conformément aux pratiques de base du système hydraulique, le 4WE10 offre des années de service constant. Cette fiabilité, combinée à une disponibilité mondiale et à des prix compétitifs, explique pourquoi la vanne de commande directionnelle 4WE10 reste un choix standard pour la commande hydraulique industrielle, bien qu'elle soit l'une des technologies de vannes les plus anciennes encore en production.
Pour les systèmes qui n'ont réellement besoin que d'un contrôle de position discret à des débits modérés, leVanne de commande directionnelle 4WE10représente une solution pratique et bien comprise. Il ne vous offrira pas la sophistication des technologies les plus récentes, mais le 4WE10 se présentera au travail tous les jours et fera son travail sans drame.
