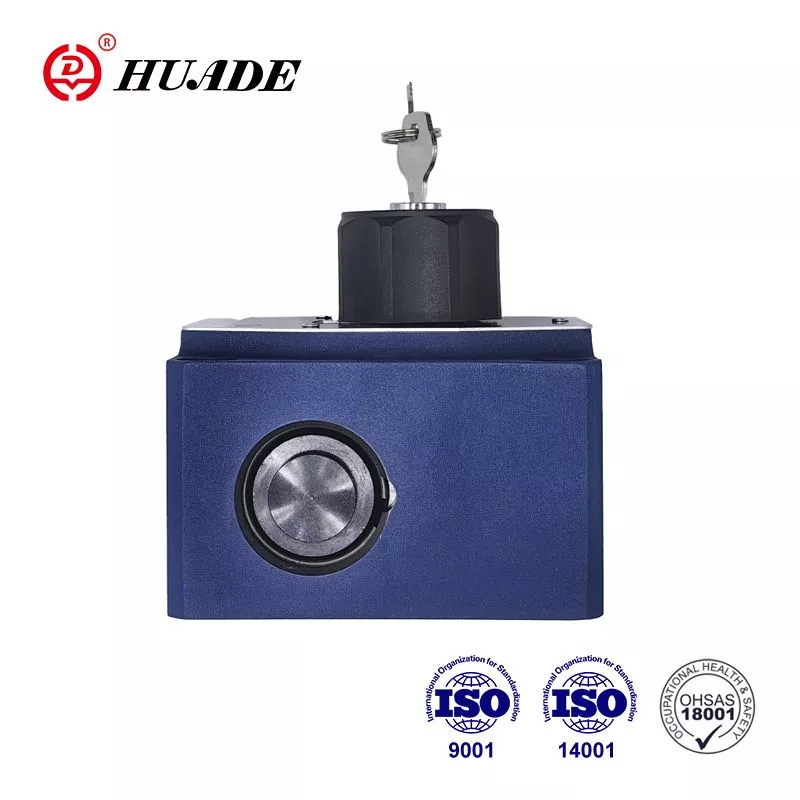

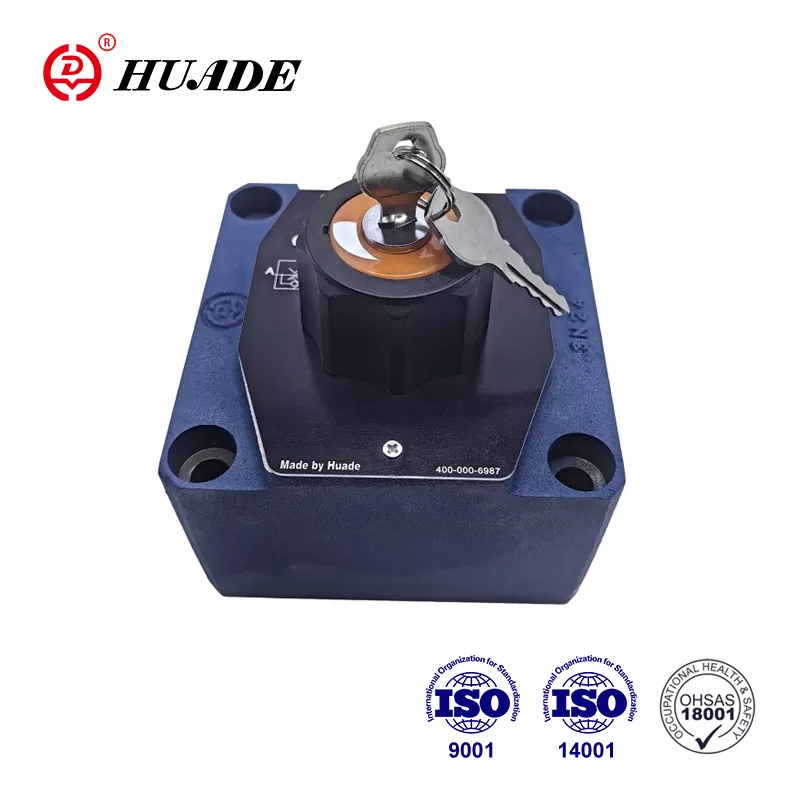

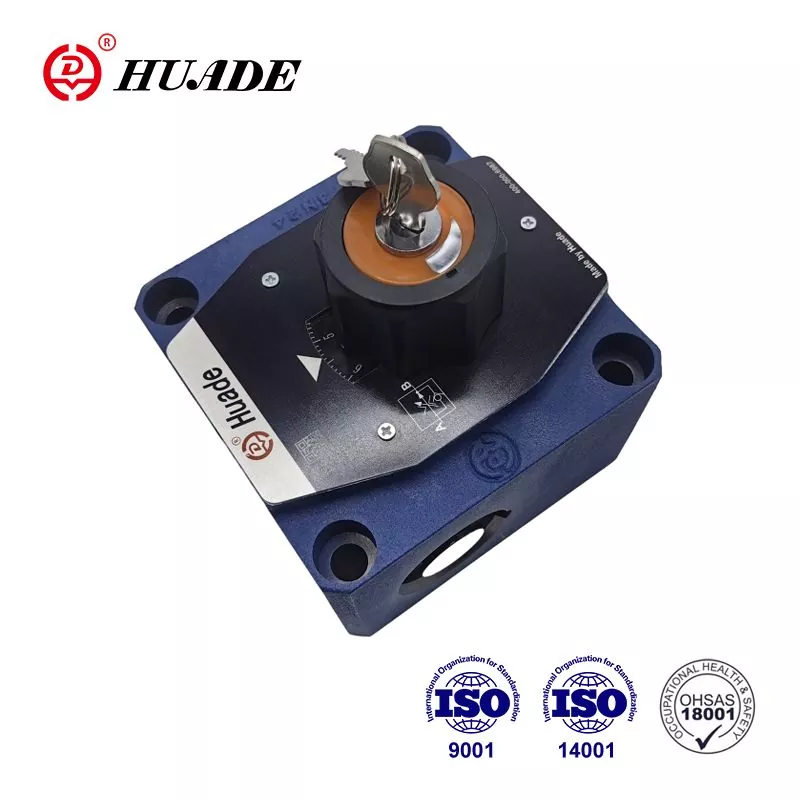

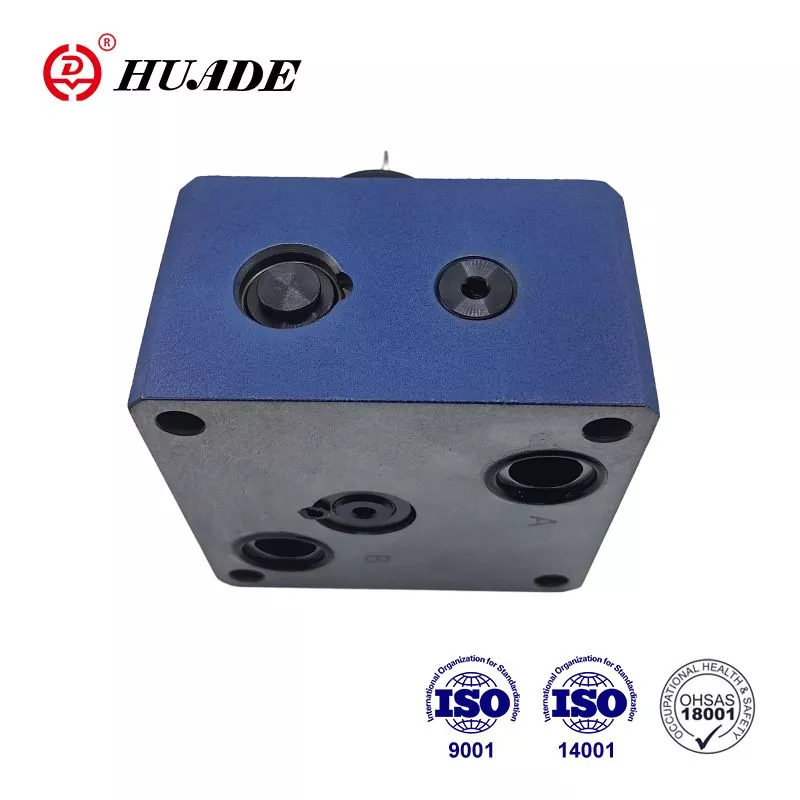

Les vannes de régulation de débit sont des vannes de régulation de débit à 2 voies. Grâce à une coopération avec Rexroth à deux reprises à partir de 1979, Huade a intégré la technologie de pointe de Rexroth. La qualité des vannes de régulation de débit Huade® peut égaler celle des marques internationales de premier rang et le prix des produits est encore plus bas. La série de vannes de régulation de débit peut être utilisée dans le système hydraulique de l'appareil à gouverner. Huade Hydraulic possède d’énormes clients dans l’industrie maritime.
|
Général |
|
|
Fluide hydraulique |
Huile minérale (pour joint NBR) ou ester phosphaté (pour joint FPM) |
|
Plage de température (℃) |
-30 à +80 |
|
Plage de viscosité (mm²/s) |
10 à 800 |
|
Plaque sandwich redresseur |
||
|
Débit.max (L/min) |
10 |
16 |
|
jusqu'à 50 |
jusqu'à 160 |
|
|
Pression de service (MPa) |
jusqu'à 31,5 |
|
|
Pression de fissuration (MPa) |
0.15 |
|
|
Poids (kg) |
3.2 |
9.3 |
|
Couler. Qmax (L/min) |
taille 10 |
taille 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p avec retour libre B → A, en fonction de Q (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Contrôle de flux |
stable en température |
±2 % (Qmax) |
||||||
|
stable à la pression (jusqu'à |
±2 % (Qmax) |
±5 % (Qmax) |
||||||
|
Pression de service, max. - port A (MPa) |
jusqu'à 31,5 |
|||||||
|
Plage de différence de pression minimale (MPa) |
0,3 à 0,7 |
0,5 ~ 1,2 |
||||||
|
Degré de contamination (μ m) |
25 (Q<5 L/min) |
10 (Q < 0,5 L/min) |
||||||
|
Poids (kg) |
5.6 |
11.3 |
||||||
Caractéristiques:
▶ Schéma de raccordement selon DIN 24 340, de A,ISO 4401 et CETOP - RP 121H
▶ Limiteur de course du compensateur de pression, en option
▶ Fonctionnement mécanique
▶ Réduction des sauts de démarrage
▶ Contrôle du débit dans les deux sens à l'aide d'une plaque sandwich redresseur
Application:
Les vannes de régulation de débit 2FRM 10 sont utilisées pour maintenir un débit constant indépendamment de la pression et de la température.
Les vannes 2FRM 10 se composent essentiellement du boîtier (1), de la bague d'orifice (3), du compensateur de pression (4) avec limiteur de course en option, du clapet anti-retour (5), de l'élément de réglage (2).
Le débit du canal A vers le canal B est étranglé au niveau de l'orifice (6). Afin de maintenir constant le débit à travers l'orifice, un compensateur de pression est raccordé en amont de l'orifice (6). Le débit est maintenu largement indépendant de la température grâce à la conception de l'orifice. Le retour libre du canal B vers le canal A est dirigé via le clapet anti-retour (5). Le débit n'est contrôlé que de A vers B. Afin de contrôler les débits dans les deux sens, une plaque sandwich redresseur de type Z4S peut être installée sous le départ. vanne de régulation.
Structure de la vanne de régulation de débit 2FRM 10
Symbole de la vanne de régulation de débit 2FRM 10
