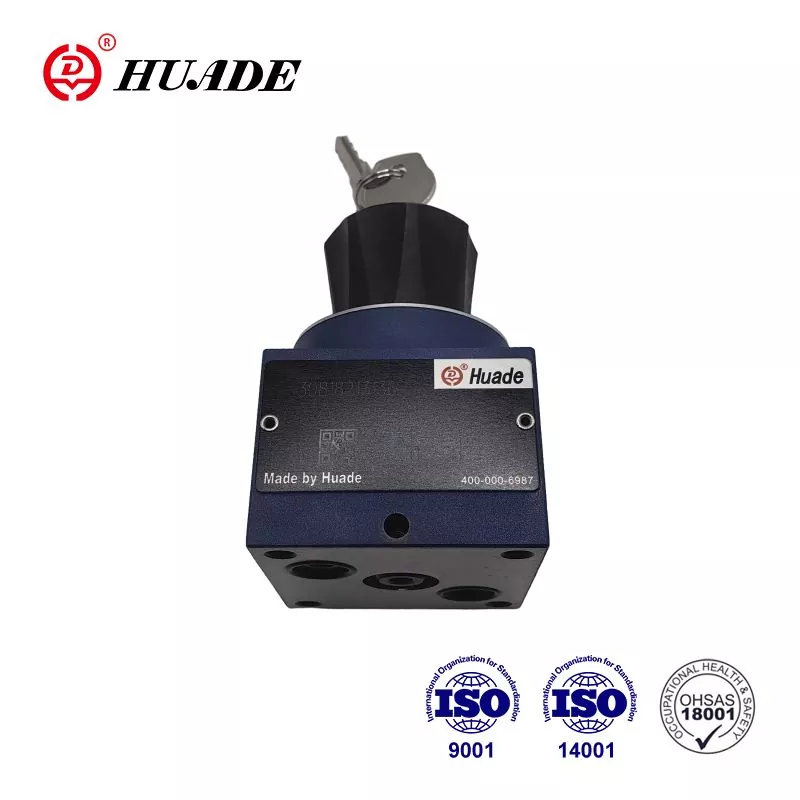

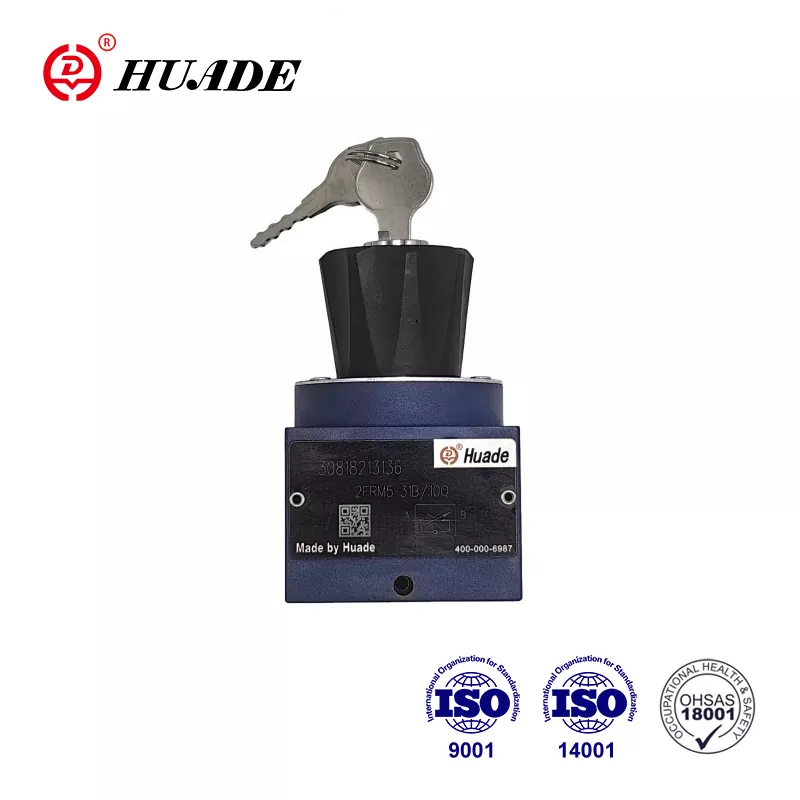

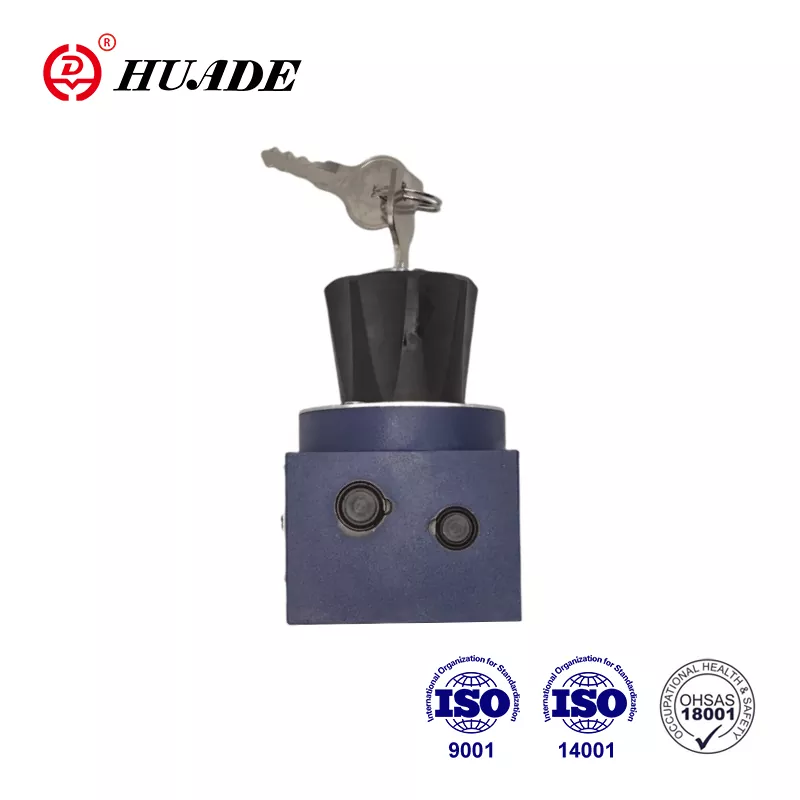

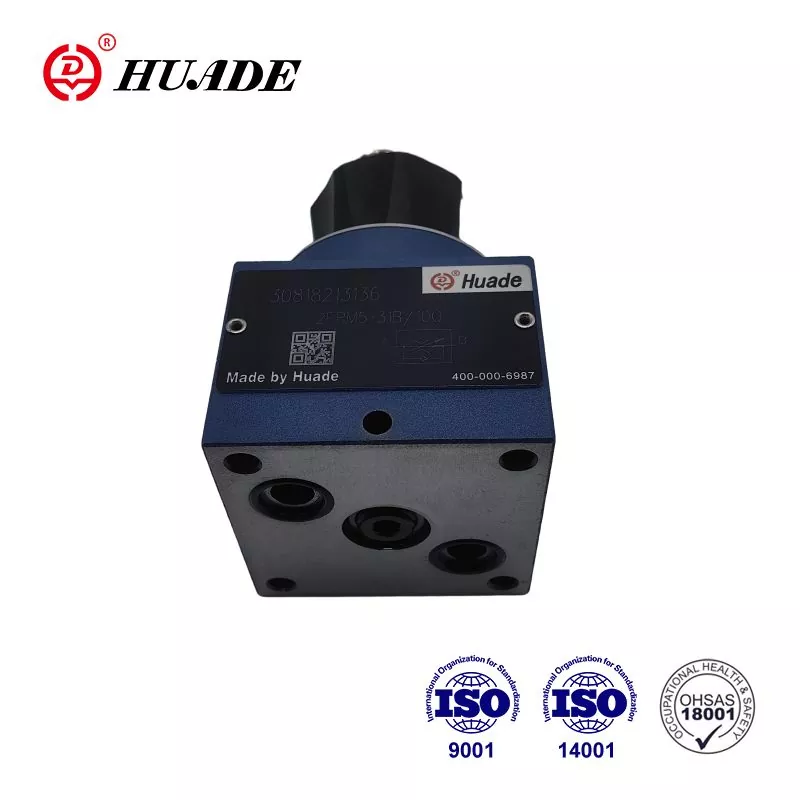

La vanne de débit 2FRM est une vanne de régulation de débit à 2 voies. Il est utilisé pour la limitation. Huade® est en effet une marque digne de confiance en Chine. Grâce à deux coopérations à long terme avec Rexroth, les vannes de régulation de débit Huade® sont compatibles avec la même série proposée par Rexroth. Que ce soit en termes de qualité des produits, d'innovation technologique, de service client ou de réputation de marque, Huade Hydraulic a obtenu de bons résultats et a acquis une large réputation auprès du marché et des consommateurs.
|
Général |
|
|
Fluide hydraulique |
Huile minérale (pour joint NBR) ou ester phosphaté (pour joint FPM) |
|
Plage de température (℃) |
-30 à +80 |
|
Plage de viscosité (mm²/s) |
10 à 800 |
|
Plaque sandwich redresseur |
|
|
Débit.max (L/min) |
15 |
|
Pression de service (MPa) |
jusqu'à 21 |
|
Pression de fissuration (MPa) |
0.1 |
|
Poids (kg) |
0.6 |
|
Vanne de régulation de débit à 2 voies |
||||||||
|
Couler. qv max (L/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p avec retour libre B → A, en fonction de qv (MPa) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Contrôle de flux |
stable en température |
±5% |
±3% |
± 2% |
||||
|
stable à la pression (jusqu'à |
±2% |
4% |
||||||
|
Pression de service, max. - port A (MPa) |
au 21 |
|||||||
|
Plage de différence de pression minimale (MPa) |
0,3 à 0,5 |
0,6 ~ 0,8 |
||||||
|
Degré de contamination (μm) |
25 (Q<5L/min) |
10 (Q < 0,5 L/min) |
||||||
|
Poids (kg) |
1.6 |
|||||||
Caractéristiques:
▶ Schéma de raccordement selon DIN 24 340, à partir de A, ISO 4401 et CETOP - RP 121H
▶ Limiteur de course du compensateur de pression, en option
▶ Diminution du saut de démarrage
▶ Contrôle du débit dans les deux sens à l'aide d'une plaque sandwich redresseur
▶ Bouton rotatif verrouillable
Application:
La vanne de régulation de débit, type 2FRM, est une vanne de régulation de débit à 2 voies, utilisée pour l'étranglement et n'est pas affectée par la pression et la température.
La vanne de régulation de débit à 2 voies 2FRM se compose principalement d'un boîtier (1), d'un élément de réglage (2), d'un orifice (3), d'un compensateur de pression (4) en option avec limiteur de course ainsi que d'un clapet anti-retour (5) et est utilisée pour l'étranglement. d'un écoulement à faible dépendance à la pression et à la température.
La section transversale d'étranglement est réglée par la rotation du boulon courbe (7). Pour maintenir le débit constant indépendamment de la pression au point d'étranglement (8), un compensateur de pression (4) est connecté. L'indépendance tempérée est le résultat de la construction du point d'étranglement comme un orifice.
Le retour libre de B vers A se fait via le clapet anti-retour (5).
Afin d'obtenir un débit contrôlé de la vanne dans les deux sens, il est possible d'installer une plaque sandwich redresseur de type Z4S sous la vanne de régulation de débit.
Structure de la vanne de régulation de débit 2FRM 5
Symbole de la vanne de régulation de débit 2FRM 5
