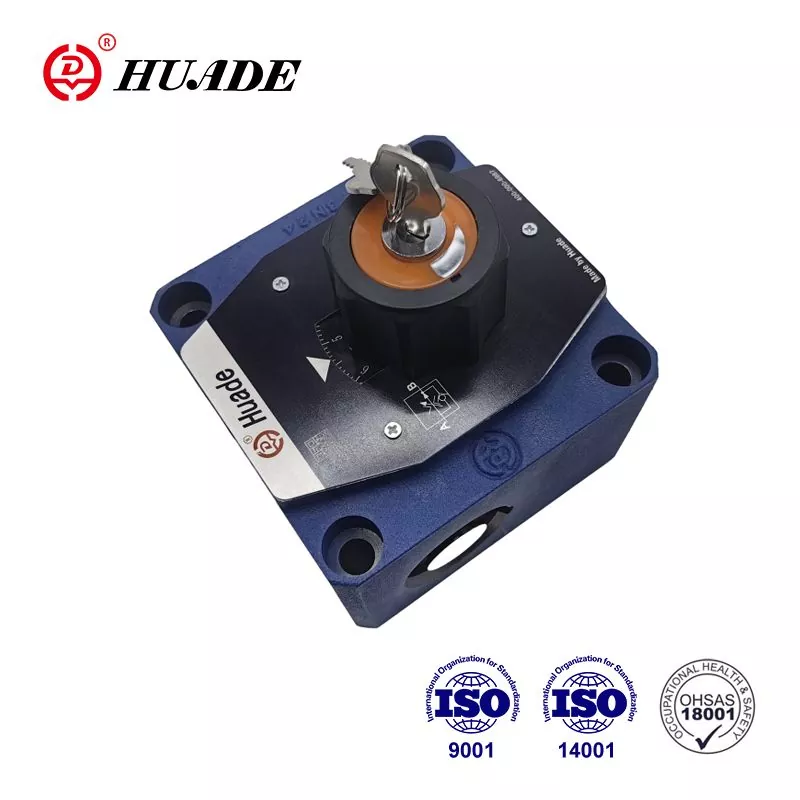

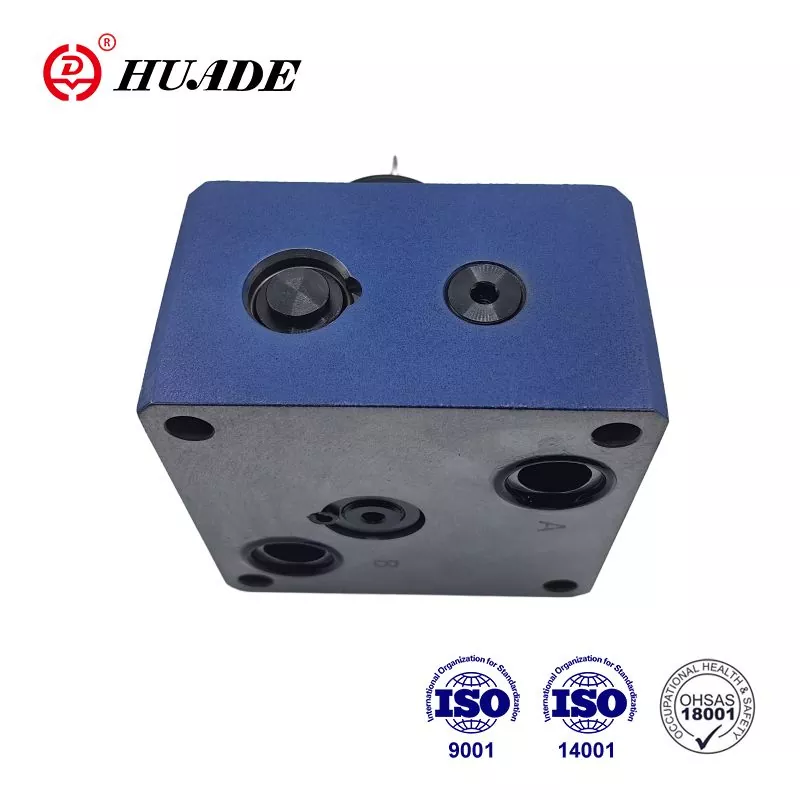

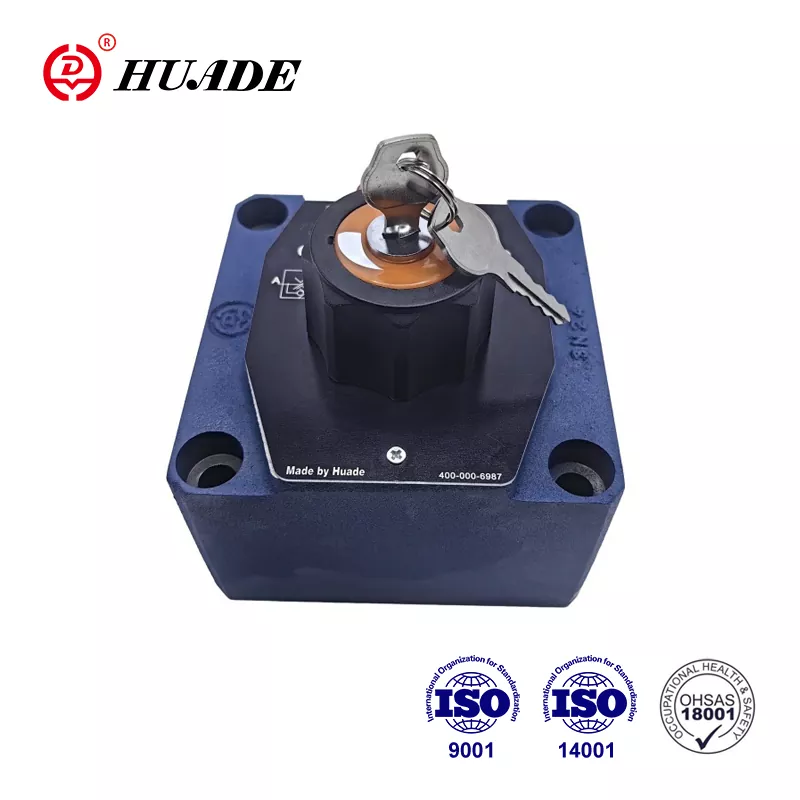

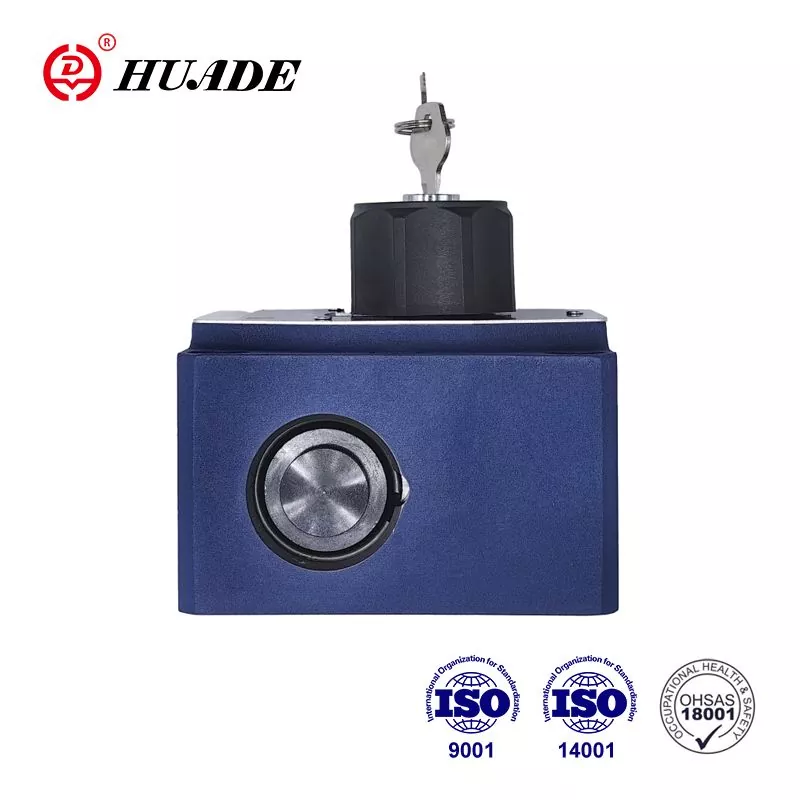

Les vannes de régulation de débit sont des vannes de régulation de débit à 2 voies. Grâce à l'introduction de la technologie, les vannes hydrauliques Huade® peuvent égaler celles de Rexroth en termes de performances. Cette vanne de débit 2FRM 16 est une bonne alternative abordable à Rexroth. Huade Hydraulic accorde plus d'attention à la rentabilité et à la praticité, de sorte que sa vanne hydraulique a un prix relativement bas. C'est une ancienne marque en Chine.
|
Général |
|
|
Fluide hydraulique |
Huile minérale (pour joint NBR) ou ester phosphaté (pour joint FPM) |
|
Plage de température (℃) |
-30 à +80 |
|
Plage de viscosité (mm²/s) |
10 à 800 |
|
Plaque sandwich redresseur |
||
|
Débit.max (L/min) |
10 |
16 |
|
jusqu'à 50 |
jusqu'à 160 |
|
|
Pression de service (MPa) |
jusqu'à 31,5 |
|
|
Pression de fissuration (MPa) |
0.15 |
|
|
Poids (kg) |
3.2 |
9.3 |
|
Couler. Qmax (L/min) |
taille 10 |
taille 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p avec retour libre B → A, en fonction de Q (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Contrôle de flux |
stable en température |
±2 % (Qmax) |
||||||
|
stable à la pression (jusqu'à |
±2 % (Qmax) |
±5 % (Qmax) |
||||||
|
Pression de service, max. - port A (MPa) |
jusqu'à 31,5 |
|||||||
|
Plage de différence de pression minimale (MPa) |
0,3 à 0,7 |
0,5 ~ 1,2 |
||||||
|
Degré de contamination (μ m) |
25 (Q<5 L/min) |
10 (Q < 0,5 L/min) |
||||||
|
Poids (kg) |
5.6 |
11.3 |
||||||
Caractéristiques:
▶ Schéma de raccordement selon DIN 24 340, de A,ISO 4401 et CETOP - RP 121H
▶ Limiteur de course du compensateur de pression, en option
▶ Fonctionnement mécanique
▶ Réduction des sauts de démarrage
▶ Contrôle du débit dans les deux sens à l'aide d'une plaque sandwich redresseur
Application:
La fonction principale des vannes de régulation de débit 2FRM 16 est de maintenir un débit constant indépendamment de la pression et de la température.
Les vannes 2FRM 16 se composent essentiellement du boîtier (1), de la bague d'orifice (3), du compensateur de pression (4) avec limiteur de course en option, du clapet anti-retour (5), de l'élément de réglage (2).
Le débit du canal A vers le canal B est étranglé au niveau de l'orifice (6). Afin de maintenir constant le débit à travers l'orifice, un compensateur de pression est raccordé en amont de l'orifice (6). Le débit est maintenu largement indépendant de la température grâce à la conception de l'orifice. Le retour libre du canal B vers le canal A est dirigé via le clapet anti-retour (5). Le débit n'est contrôlé que de A vers B. Afin de contrôler les débits dans les deux sens, une plaque sandwich redresseur de type Z4S peut être installée sous le départ. vanne de régulation.
Structure de la vanne de régulation de débit 2FRM 16
Symbole de la vanne de régulation de débit 2FRM 16
