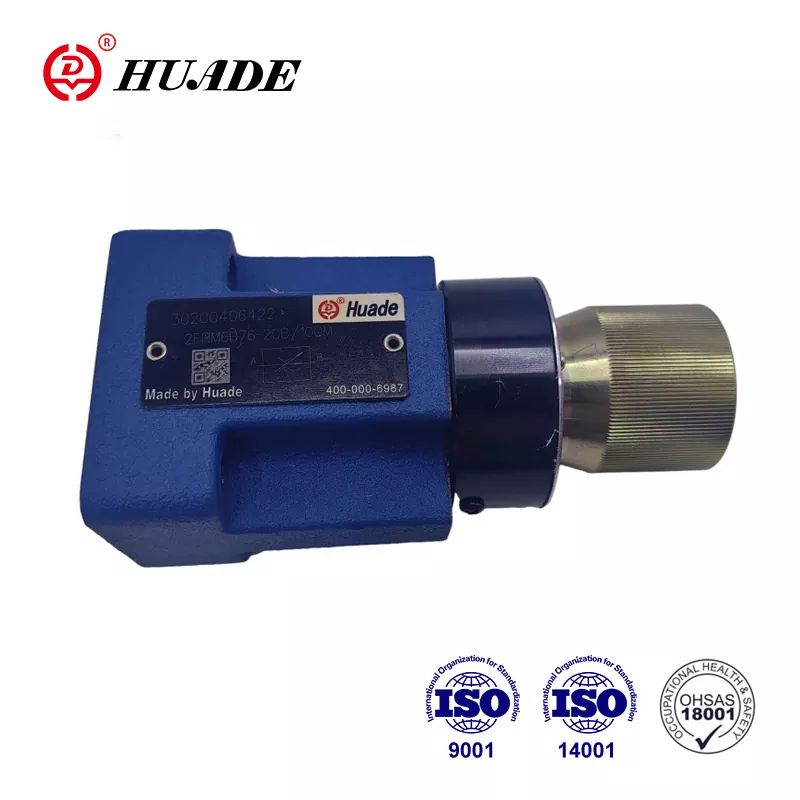

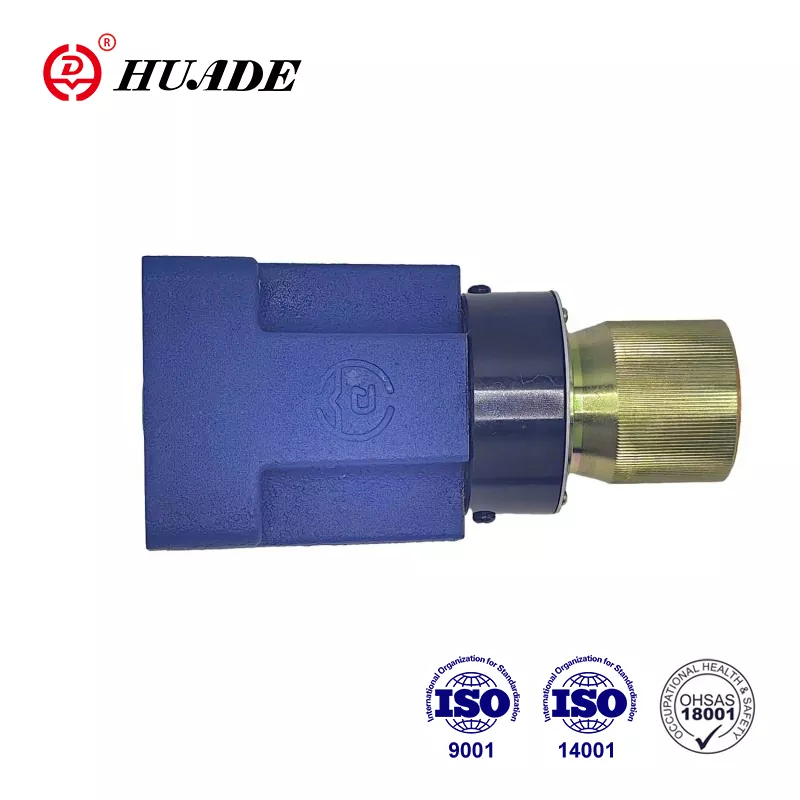

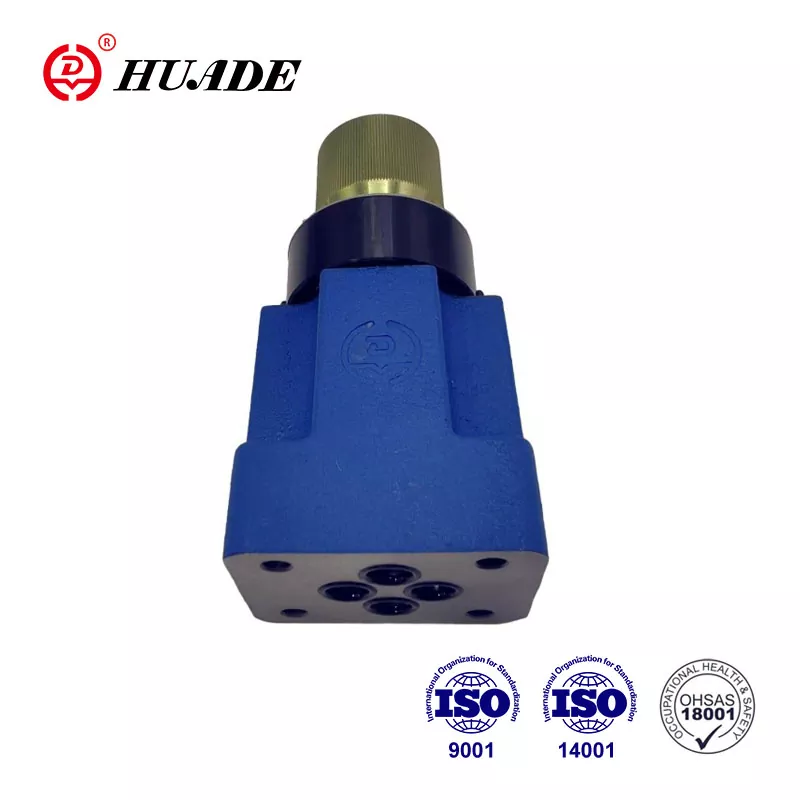

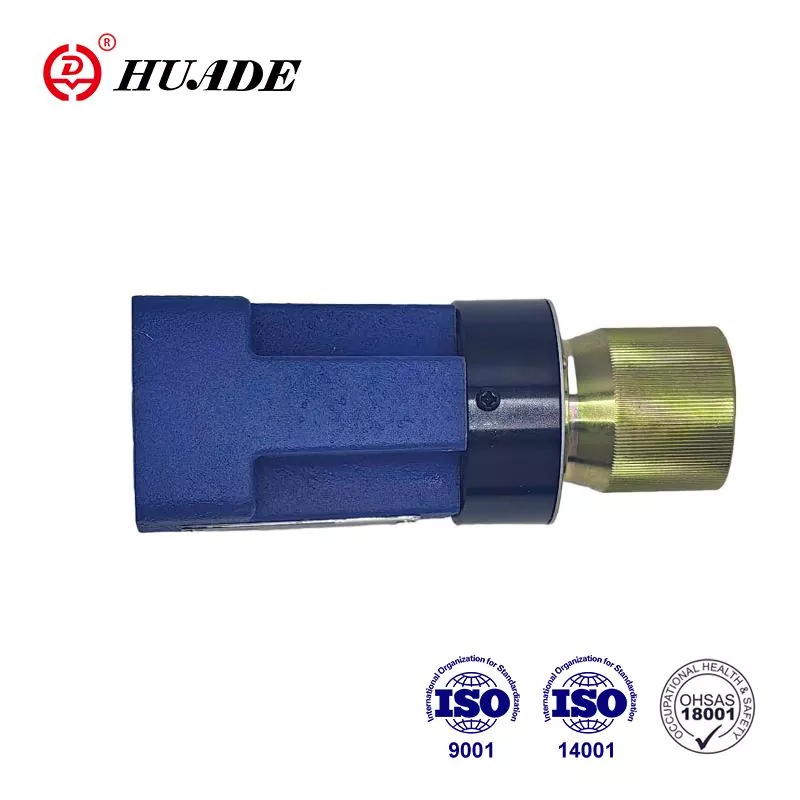

Le régulateur de débit type 2 FRM est un régulateur de débit à 2 voies. L'usine se concentre sur la praticité des produits tout en contrôlant strictement la qualité des produits. Son objectif est de fournir des vannes de débit hydrauliques de haute qualité que les clients peuvent se permettre. Les vannes de débit Huade® 2FRM 6 sont plus avancées en termes de technologie grâce à l'introduction d'une technologie de pointe. L'emballage du produit peut être personnalisé, comme l'emballage en boîte en bois, l'emballage en plastique et l'emballage en carton standard.
|
Fluide sous pression |
Huile minérale (pour joint NBR) ou Ester phosphaté (pour joint FPM) |
|||||
|
Plage de température du fluide sous pression (℃) |
-30 à +80 |
|||||
|
Plage de viscosité (mm²/s) |
10 à 800 |
|||||
|
Débit qv max (L/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Débit qv min à 10 MPa (L/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Débit qv min à 31,5 MPa (L/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Différence de pression ∆p pour retour libre B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Différence de pression minimale (MPa) |
0,6 à 1,2 |
|||||
|
Stabilité de pression jusqu'à ∆p = 31,5 MPa (%) |
Maître 2 (Qmax) |
|||||
|
Pression de service maximale au port A (MPa) |
à 31,5 |
|||||
|
Contamination (μm) |
25 (Q<5L/min) 10 (Q<0,5L/min) |
|||||
|
Poids (kg) |
environ 1,3 |
|||||
Caractéristiques:
▶ Fermeture externe de la balance de pression, en option
▶ Clapet anti-retour, en option
▶ Bouton rotatif avec échelle
▶ Verrouillable.en option
1) Lorsqu'il est utilisé avec une plaque redresseur jusqu'à 21 MPa
Application:
La vanne de régulation de débit 2FRM 6 est utilisée pour maintenir un débit constant, indépendamment de la pression et de la température.
Général:
La vanne de régulation de débit à 2 voies 2FRM 6 comprend essentiellement un boîtier (1), un bouton rotatif (2), un orifice (3), un compensateur de pression (4) et un clapet anti-retour en option.
Régulateur de débit type 2FRM 6 B.._20B/M
(sans fermeture extérieure, sans clapet anti-retour)
Le débit du port A vers B est limité à la position du papillon (5). La section du papillon peut être modifiée en tournant le bouton rotatif (2). Afin de maintenir le débit constant, indépendamment de la pression, un
un compensateur de pression (4) est monté dans l'orifice B en aval de la position du papillon (5). Le ressort de compression (6) presse l'orifice (3) et le compensateur de pression (4) vers l'extérieur contre leurs butées respectives et maintient ainsi le compensateur de pression (4) en position ouverte lorsqu'il n'y a pas de débit dans la vanne. Lorsque le fluide s'écoule à travers la vanne, la pression agissant dans l'orifice A applique une force au compensateur de pression (4) via l'orifice (7). La balance de pression (4) se déplace en position de compensation jusqu'à ce que les forces s'équilibrent. Si la pression dans l'orifice A augmente, la balance de pression (4) se déplace dans le sens de la fermeture jusqu'à ce qu'un équilibre des forces soit à nouveau atteint. Grâce à cette action compensatrice continue du compensateur de pression, un débit constant est obtenu. Afin de contrôler le débit à travers la vanne dans les deux sens, une plaque sandwich redresseur de type Z4S 6 peut être installée sous cette vanne de régulation de débit.
Structure de la vanne de régulation de débit 2FRM 6-20B/...M...
Type 2FRM 6A..-20B/..R
La fonction de cette vanne est fondamentalement la même que celle de la vanne de type 2FRM 6 B..-20B/..M
Cependant, ce type de vanne de régulation de débit est doté d'un port externe permettant de connecter le compensateur de pression (4) via le port P(11). La pression externe agissant dans l'orifice P (11) via l'orifice (10) maintient le compensateur de pression (4) fermé contre la force du ressort de compression (6). Lorsque la vanne directionnelle connectée (9) est actionnée pour permettre le débit de P vers B, une régulation en boucle fermée est obtenue comme avec le type 2 FRM 6 B. Ainsi, un saut au démarrage est évité.
Cette version avec fermeture externe du compensateur ne peut être utilisée que pour le contrôle du dosage.
Le retour libre du port B vers A s'effectue via le clapet anti-retour (8).
Structure de la vanne de régulation de débit 2FRM 6A..-20B/..R
Exemples d'application
Symbole du régulateur de débit 2 voies 2FRM 6
