Les vannes de régulation de débit sont comme les feux de signalisation du monde industriel. Tout comme les feux de circulation contrôlent le flux des voitures dans les rues très fréquentées, ces vannes contrôlent le flux des liquides, des gaz et de la vapeur dans les canalisations et les systèmes. Que vous pompiez de l'eau, transportiez du pétrole dans des pipelines ou contrôliez la pression de l'air dans des machines, les vannes de régulation de débit garantissent que tout se déplace à la bonne vitesse et à la bonne pression.
Que sont les vannes de régulation de débit ?

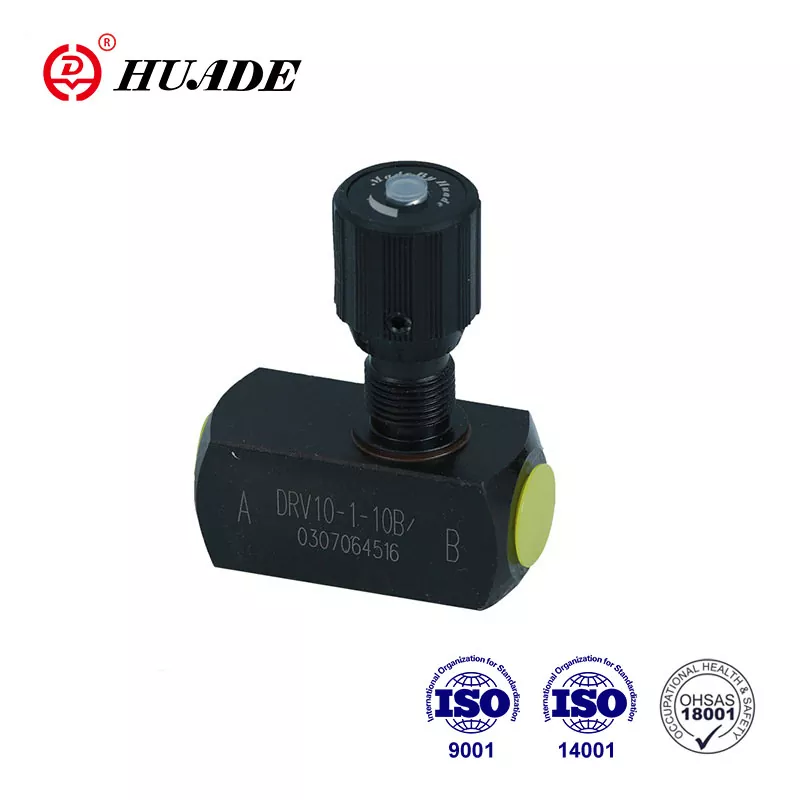

Une vanne de régulation de débit est un dispositif qui contrôle la quantité de fluide s'écoulant dans un tuyau ou un système. Pensez-y comme à un robinet dans votre cuisine : vous pouvez le tourner pour laisser plus ou moins d'eau s'écouler. Mais les vannes de régulation de débit sont beaucoup plus précises et peuvent fonctionner automatiquement sans que personne ne les tourne à la main.
Ces vannes ont quatre missions principales :
Contrôle de vitesse :Ils contrôlent la vitesse à laquelle les choses bougent dans les systèmes hydrauliques, comme les bras des engins de construction.
Répartition du débit :Ils répartissent le flux entre différents chemins, comme diviser l’eau entre différentes zones de gicleurs dans votre cour.
Protection du flux :Ils empêchent l'écoulement d'une trop grande quantité de liquide, ce qui pourrait endommager l'équipement.
Contrôle de pression :Ils maintiennent la pression dans les systèmes stable et sûre.
Comment fonctionnent les vannes de régulation de débit ?
L'idée de base est simple : en réduisant ou en agrandissant l'ouverture, vous pouvez contrôler la quantité de liquide qui la traverse. C'est comme mettre votre pouce sur l'extrémité d'un tuyau d'arrosage : plus l'ouverture est petite, moins l'eau sort (mais elle sort plus vite).
Les vannes de régulation de débit fonctionnent de plusieurs manières :
- Ouverture fixe :Certaines vannes ont une taille d'ouverture définie qui ne change pas.
- Ouverture variable :D'autres peuvent ajuster la taille de leur ouverture en fonction des conditions.
- Compensation de pression :Les vannes intelligentes s'ajustent automatiquement pour maintenir le débit stable même lorsque la pression change.
- Contrôle électronique :Les vannes modernes utilisent des signaux informatiques pour effectuer des réglages très précis.
Types de vannes de régulation de débit
Par mode de rémunération
Vannes sans compensation de pression
Ce sont les types les plus simples. Ils ont une ouverture fixe ou réglable, mais le débit change lorsque la pression change. Ils fonctionnent mieux lorsque la pression du système reste assez stable. Ils sont simples et peu coûteux, mais peu précis lorsque les conditions changent.
Vannes à pression compensée
Ces vannes sont plus intelligentes. Ils sont dotés de pièces spéciales qui ajustent automatiquement l'ouverture pour maintenir le débit stable même lorsque la pression change. Ils ont une précision de 3 à 5 % et fonctionnent très bien lorsque la pression du système augmente et diminue beaucoup.
Vannes pilotées
Ceux-ci utilisent une petite vanne « pilote » pour contrôler une vanne principale plus grande. Ils sont très réactifs et fonctionnent bien pour les applications à haut débit où vous avez besoin de changements rapides.
Par type de structure
Vannes à bille
Ceux-ci ont une balle percée d’un trou. Lorsque vous tournez la boule, vous pouvez ouvrir ou fermer le chemin d'écoulement. Ils sont parfaits pour un contrôle marche/arrêt rapide et scellent très bien. Vous les trouverez dans les raffineries de pétrole et les systèmes de chauffage. Cependant, ils ne sont pas les meilleurs pour un contrôle précis du flux.
Vannes papillon
Ceux-ci ont un disque qui tourne pour contrôler le flux. Ils sont légers et créent peu de chute de pression. Ils fonctionnent bien pour les gros tuyaux et les systèmes d’eau. Ils sont compacts mais ne scellent pas parfaitement à haute pression.
Vannes à pointeau
Ceux-ci ont une aiguille pointue qui s’insère dans un siège en forme de cône. Ils donnent un contrôle très précis et sont parfaits pour des ajustements petits et précis. Vous les verrez dans les laboratoires et les équipements d'analyse. Ils sont très précis mais ne gèrent que de petits débits.
Vannes à soupape
Ce sont des bêtes de somme du contrôle des flux. Ils ont une bonne capacité de contrôle du débit et fonctionnent dans de nombreuses applications telles que les usines chimiques, les centrales électriques et les raffineries de pétrole. Ils créent plus de chute de pression mais offrent un excellent contrôle.
Vannes à vanne
Ceux-ci ont une porte plate qui coulisse de haut en bas. Lorsqu’ils sont complètement ouverts, ils créent très peu de chute de pression. Ils sont principalement utilisés pour le contrôle marche/arrêt, pas pour le contrôle de débit. Vous les trouverez isolant des sections de systèmes de canalisations.
Vannes à membrane
Ceux-ci utilisent un diaphragme flexible pour contrôler le débit. Ils scellent parfaitement et résistent bien à la corrosion. Ils sont parfaits pour la transformation pharmaceutique et alimentaire où il ne peut y avoir aucune fuite. Ils ont des limites de pression et de température.
Vannes à pincement
Ceux-ci pressent un tube flexible pour contrôler le débit. Ils sont économiques et parfaits pour manipuler des boues contenant des particules solides. Les usines minières et de traitement des eaux usées les utilisent souvent. Ils sont bon marché mais ont des limites de pression et de température.
Par type d'actionneur
Actionneurs pneumatiques
Ceux-ci utilisent de l’air comprimé pour faire fonctionner la vanne. Ils sont fiables, rapides et économiques. Ils fonctionnent très bien là où il n'y a pas d'électricité disponible et peuvent faire des millions de fois. Cependant, ils ont une puissance limitée et une durée de vie plus courte que les autres types.
Actionneurs électriques
Ceux-ci utilisent des moteurs électriques (AC ou DC) pour faire fonctionner les vannes. Ils sont très efficaces, propres, silencieux et précis. Vous pouvez les contrôler à distance et ils économisent de l'énergie. Ils coûtent plus cher au départ et peuvent surchauffer avec des ajustements fréquents.
Actionneurs hydrauliques
Ceux-ci utilisent du fluide hydraulique pour la puissance. Ils produisent une force très élevée et durent longtemps. Ils sont parfaits pour les applications intensives mais créent des systèmes complexes présentant des risques potentiels de fuite.
Où sont utilisées les vannes de régulation de débit ?
Systèmes hydrauliques
Dans les équipements de construction comme les excavatrices et les bulldozers, les vannes de régulation de débit contrôlent la vitesse de déplacement des bras et des godets. Ils distribuent également la puissance hydraulique à différentes fonctions et maintiennent la pression du système en toute sécurité.
Systèmes pneumatiques
Dans les systèmes pneumatiques, ces vannes contrôlent la vitesse à laquelle les vérins pneumatiques s'étendent et se rétractent. Ils évitent les mouvements saccadés et réduisent l’usure des équipements.
Pétrole et Gaz
Contrôlez le débit dans les pipelines, gérez les niveaux de liquide dans les réservoirs de séparation et régulez la pression dans tous les systèmes.
Traitement de l'eau
Distribuez l’eau dans les villes, évitez la surconsommation et contrôlez les processus de traitement.
Chimique et Pharmaceutique
Mélangez avec précision les ingrédients, contrôlez les taux de réaction et maintenez la qualité du produit.
Fabrication
Contrôlez les vitesses des équipements automatisés, gérez les presses hydrauliques et coordonnez plusieurs fonctions de la machine.
Nourriture et boissons
Contrôlez les flux d’ingrédients, gérez les températures et maintenez les conditions sanitaires.
Environnements spéciaux
- Environnements corrosifs :Utilisez des matériaux spéciaux comme l'acier inoxydable pour résister aux attaques chimiques.
- Zones explosives :Utilisez des conceptions antidéflagrantes certifiées pour les emplacements dangereux.
- Haute température/pression :Les conceptions spéciales résistent aux conditions extrêmes en toute sécurité.
- Applications sanitaires :Respectez des normes de propreté strictes pour la production alimentaire et pharmaceutique.
Calculerur de dimensionnement de vanne de régulation de débit
Comment choisir la bonne vanne de contrôle de débit
Choisir la bonne vanne, c'est comme choisir le bon outil pour un travail. Vous devez prendre en compte plusieurs facteurs :
Propriétés du fluide
- Quel type de fluide : liquide, gaz ou vapeur ?
- Quelle est son épaisseur (visqueuse) ?
- Est-ce corrosif ou propre ?
- Quelle plage de température ?
- Quels niveaux de pression ?
Exigences de performances
- De quel débit avez-vous besoin (minimum, normal, maximum) ?
- Quelle doit être la précision du contrôle ?
- À quelle vitesse doit-il réagir aux changements ?
- Quelle est la plage de réglage nécessaire ?
Intégration du système
- Quelle taille et quel type de tuyau ?
- Comment va-t-il se connecter (à bride, fileté, soudé) ?
- Quel type d'actionneur (air, électrique, hydraulique) ?
- Quels signaux de commande (analogiques, numériques) ?
Conditions environnementales
- Température et humidité de fonctionnement
- Exigences de sécurité (antidéflagrantes, anti-incendie)
- Accessibilité pour la maintenance
- Considérations relatives aux coûts (initiaux et opérationnels)
Caractéristiques du débit
La plupart des vannes ont l'un de ces modèles de débit :
Linéaire:Le débit augmente régulièrement avec l’ouverture de la vanne – idéal pour les applications simples.
Pourcentage égal :Le débit augmente de façon exponentielle - utilisé dans 90 % des applications car il offre un meilleur contrôle.
Ouverture rapide :Les petits mouvements créent de grands changements de débit – utilisés pour les applications marche/arrêt.
Entretien et dépannage
Comme tout appareil mécanique, les vannes de régulation de débit nécessitent un entretien régulier pour fonctionner correctement.
Problèmes courants
Problèmes de flux
- Un débit irrégulier signifie généralement de la saleté, de l'usure ou un mauvais réglage.
- Un faible débit indique souvent des blocages ou des pièces usées
- Un débit fluctuant suggère des problèmes de pression ou des signaux de commande instables
Problèmes de fuite
- Les fuites externes proviennent de joints usés ou de connexions desserrées
- Les fuites internes se produisent lorsque les sièges de soupape s'usent ou que des débris sont coincés
- Les fuites de garniture se produisent lorsque les joints autour de la tige vieillissent
Problèmes de performances
- Un fonctionnement collant suggère une corrosion, des débris ou un manque de lubrification
- Une réponse lente indique des problèmes d'actionneur ou des problèmes de signal de commande
- Un bruit excessif signifie généralement une cavitation, une vibration ou un écoulement turbulent
Stratégie de maintenance
Entretien préventif
- Vérifiez mensuellement les fuites, l’usure et la corrosion
- Testez le fluide hydraulique et les filtres tous les trimestres
- Lubrifiez régulièrement les pièces mobiles
- Calibrer et tester les performances périodiquement
Surveillance des conditions
- Utiliser des manomètres pour détecter les blocages ou l'usure
- Surveiller les débits pour identifier les changements de performances
- Surveillez les températures pour éviter les dommages
- Analyser les vibrations pour détecter rapidement les problèmes mécaniques
Processus de dépannage
- Vérifiez systématiquement chaque composant
- Trouvez la cause profonde, pas seulement les symptômes
- Vérifier les performances après les réparations
- Tenir des registres d'entretien détaillés
L'avenir des vannes de régulation de débit
La technologie rend les vannes de régulation de débit plus intelligentes et plus efficaces.
Technologie de vanne intelligente
Intégration de l'Internet des objets (IoT)
Les vannes modernes comprennent des capteurs de pression, de température, de débit et de vibrations. Ils collectent des données en continu et peuvent être surveillés à distance via des smartphones ou des ordinateurs. Les systèmes basés sur le cloud analysent ces données pour fournir des suggestions d'optimisation.
Applications d'intelligence artificielle
Les algorithmes d’IA peuvent prédire quand les vannes nécessitent une maintenance avant qu’elles ne tombent en panne. Ils ajustent automatiquement les paramètres des vannes en fonction des conditions changeantes et peuvent détecter des modèles de fonctionnement inhabituels susceptibles d'indiquer des problèmes.
Technologie de jumeau numérique
Les ingénieurs créent des copies virtuelles de vannes physiques qui simulent les performances et permettent des tests dans des environnements virtuels. Cela permet d’optimiser les conceptions et de former les opérateurs sans risquer l’équipement réel.
Intégration de l'Industrie 4.0
Connectivité du système
Les vannes modernes communiquent via les réseaux industriels et traitent les données localement pour une réponse plus rapide. Ils s'intègrent parfaitement aux systèmes d'exécution de la fabrication et utilisent des protocoles de communication standardisés.
Automatisation accrue
Les systèmes fonctionnent avec une intervention humaine minimale, coordonnent automatiquement plusieurs vannes et optimisent leurs propres performances. Ils peuvent même diagnostiquer et récupérer automatiquement certaines pannes.
Tendances en matière de durabilité
Efficacité énergétique
Les nouvelles conceptions récupèrent l'énergie des différences de pression, réduisent la consommation d'énergie du système grâce à un contrôle précis et optimisent l'ensemble des systèmes pour une efficacité maximale.
Exigences environnementales
Des réglementations plus strictes exigent une réduction des émissions, des matériaux durables, de meilleurs programmes de recyclage et des processus de fabrication plus écologiques.
Histoires de réussite concrètes
Industrie pétrolière et gazière
Une importante société de pipelines a installé des vannes de régulation de débit intelligentes qui ont éliminé la maintenance manuelle pendant cinq ans tout en maintenant un contrôle précis des fluides multiphasiques.
Traitement de l'eau
Un système d'eau de ville utilisait des réducteurs de pression de 24 pouces pour protéger ses canalisations de distribution tout en maintenant une pression d'eau constante dans toute la ville.
Fabrication
Une chaîne d'assemblage automobile a amélioré la précision de la production de 15 % après l'installation de vannes de régulation de débit pneumatiques qui contrôlaient avec précision les mouvements du robot.
En savoir plus sur les vannes de régulation de débit
Si vous souhaitez en savoir plus sur les vannes de régulation de débit, voici quelques excellentes ressources :
Apprentissage en ligne
- Les chaînes YouTube éducatives proposent des explications détaillées avec des animations
- Les sites Web des fabricants fournissent des guides de sélection et des informations techniques
- Les associations industrielles proposent des webinaires et des documents techniques
Développement professionnel
- Les fabricants de vannes proposent des formations
- Les écoles d'ingénieurs proposent des programmes complets
- Les conférences industrielles présentent les dernières technologies et applications
Expérience pratique
- Visitez les salons professionnels pour voir des démonstrations d’équipement
- Participer aux visites d'usine lorsque cela est possible
- Rejoignez des organisations professionnelles pour des opportunités de réseautage et d'apprentissage
Les vannes de régulation de débit sont des composants essentiels au bon fonctionnement de notre monde moderne. De l’eau sortant de votre robinet au carburant circulant dans les canalisations, ces appareils garantissent que tout se déplace à la bonne vitesse et à la bonne pression.
À mesure que la technologie progresse, les vannes de régulation de débit deviennent plus intelligentes, plus efficaces et plus respectueuses de l’environnement. Ils s'intègrent aux systèmes numériques, prédisent leurs propres besoins de maintenance et optimisent automatiquement les performances.
Que vous soyez un ingénieur sélectionnant des vannes pour un nouveau système, un technicien assurant la maintenance d'un équipement existant ou simplement curieux de savoir comment les choses fonctionnent, comprendre les vannes de régulation de débit vous aide à apprécier les systèmes complexes qui soutiennent notre vie quotidienne.
L'avenir des vannes de régulation de débit s'annonce prometteur, avec des innovations en matière de technologie intelligente, de durabilité et d'intégration de systèmes qui continuent d'améliorer les performances tout en réduisant l'impact environnemental. En restant informés de ces développements et en suivant les meilleures pratiques en matière de sélection et de maintenance, nous pouvons garantir que ces composants essentiels continueront à bien nous servir pour les années à venir.
