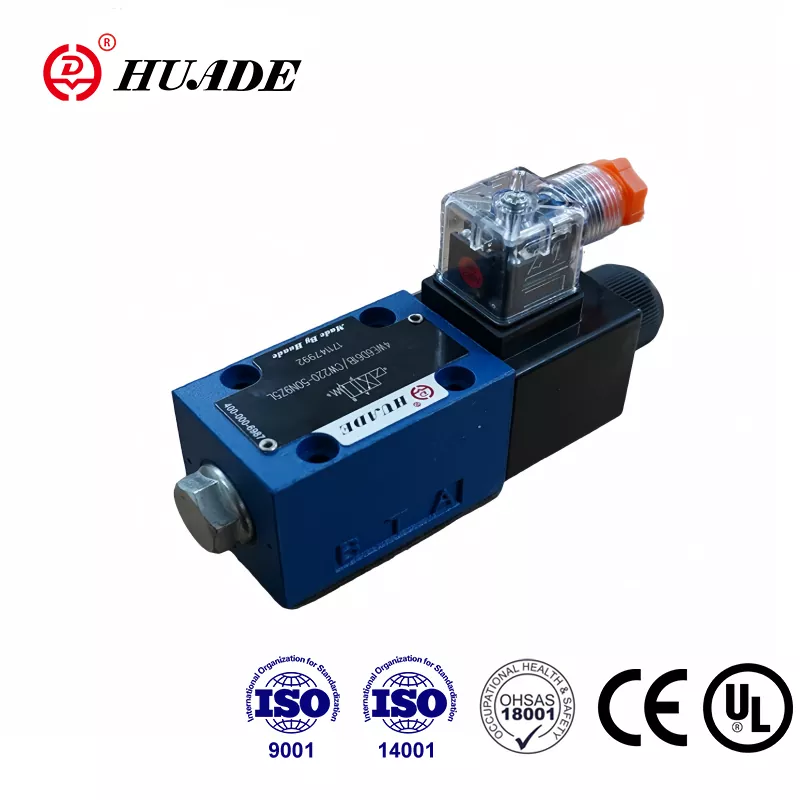

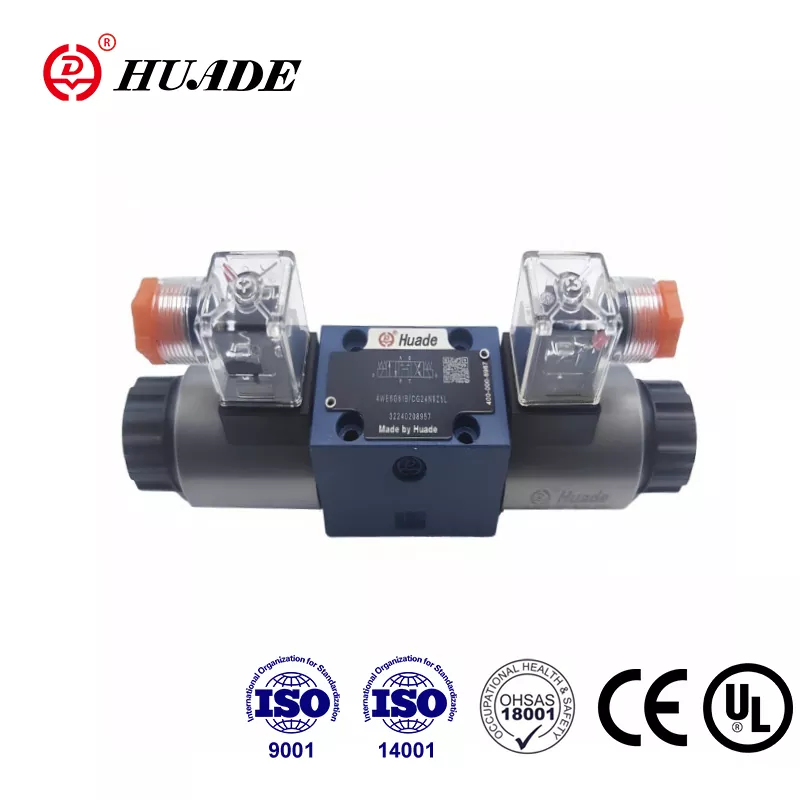

Le distributeur directionnel Bosch Rexroth 4WE 6 D représente un élément fondamental des systèmes hydrauliques modernes. Cette vanne fonctionne comme un commutateur de direction à commande électrique qui indique au fluide hydraulique où aller et quand se déplacer. En tant que vanne standard de taille NG6, elle s'intègre dans les systèmes du monde entier grâce aux normes internationales qui font travailler ensemble différentes marques. Les ingénieurs qui ont besoin de comparer les fournisseurs, de vérifier les prix ou de comprendre les détails techniques trouveront que cette vanne offre à la fois fiabilité et flexibilité pour les applications moyennes à hautes pressions.
Comprendre la fonction de base et la conception
La vanne 4WE 6 D contrôle le fluide hydraulique en le commutant entre quatre ports principaux étiquetés P, A, B et T. Le port P se connecte à la pompe, les ports A et B se connectent à des actionneurs tels que des cylindres et le port T renvoie le fluide au réservoir. La vanne fonctionne comme un interrupteur électrique mais pour de l'huile hydraulique au lieu de l'électricité. Lorsque vous l'allumez, le fluide s'écoule dans une direction. Lorsque vous l'éteignez, le débit s'arrête ou s'inverse en fonction de la conception de la vanne.
À l’intérieur de la valve se trouve une bobine métallique qui coulisse d’avant en arrière dans un alésage usiné avec précision. Un électro-aimant appelé solénoïde pousse cette bobine lorsque l'électricité circule à travers sa bobine. Le 4WE 6 D utilise ce que les ingénieurs appellent une conception « à armature humide », ce qui signifie que le piston solénoïde se trouve directement dans l'huile hydraulique. Cela peut paraître étrange, mais cela prolonge en fait la durée de vie de la valve car il n'y a pas de joints en caoutchouc qui s'usent autour des pièces mobiles. L'huile aide également à refroidir le solénoïde et réduit le bruit pendant le fonctionnement.
Lorsque le solénoïde s'éteint, un ressort de rappel repousse la bobine vers sa position de départ. Cette conception à ressort de rappel offre une fonction de sécurité car la vanne revient automatiquement à une position connue en cas de panne de courant électrique. La force du ressort doit vaincre à la fois le frottement des pièces mobiles et toute pression dans la conduite de retour, ce qui devient important plus tard lorsque nous discuterons des limites de conception du système.
Le corps de la vanne est conforme aux normes de montage internationales, notamment ISO 4401-03, CETOP 3 et DIN 24340 Forme A. Ces normes définissent l'emplacement exact des trous de montage et des connexions des ports. Cette standardisation signifie que le Rexroth 4WE 6 D peut remplacer physiquement des vannes similaires de Parker, Eaton ou d'autres fabricants sans repenser la plaque de montage. Pour les responsables des achats, cette interchangeabilité crée une flexibilité dans la chaîne d'approvisionnement puisque plusieurs fournisseurs peuvent fournir des pièces compatibles en cas de pénurie ou de négociations de prix.
Pressions nominales et capacité de débit
La valve de commande directionnelle Rexroth 4WE 6 D supporte des pressions de service importantes. Les ports principaux P, A et B peuvent fonctionner à des pressions allant jusqu'à 350 bars, bien que la plupart des documents techniques indiquent le maximum standard à 315 bars. Pour mettre cela en perspective, 315 bars équivaut à environ 4 570 livres par pouce carré, ce qui équivaut à peu près au poids d’une petite voiture appuyant sur une zone de la taille d’un timbre-poste.
La capacité de débit dépend du choix d'un solénoïde DC ou AC. Les versions DC peuvent gérer jusqu'à 80 litres par minute, tandis que les versions AC atteignent généralement un maximum de 60 litres par minute. La différence vient de la conception de l’électro-aimant et de la rapidité avec laquelle il peut déplacer la bobine. À titre de référence, 80 litres par minute pourraient remplir une baignoire en deux minutes environ.
Cependant, il existe une limite de pression critique qui surprend de nombreux concepteurs. Le port T, qui renvoie l'huile vers le réservoir, ne peut pas dépasser 160 bars de pression. Cette limitation existe car le ressort de rappel et la force du solénoïde doivent surmonter de manière fiable la pression repoussant la conduite de retour. Si la pression de la conduite de retour devient trop élevée, le tiroir peut vibrer, ne pas se déplacer correctement ou même bouger alors qu'il devrait rester immobile. Les systèmes qui partagent des collecteurs de retour entre plusieurs vannes ou utilisent de longues conduites de retour avec des restrictions nécessitent un calcul minutieux pour garantir que la pression de l'orifice T reste dans les limites.
La relation entre la chute de pression et le débit suit un modèle prévisible. Avec un débit maximum de 80 litres par minute, la vanne crée généralement une perte de pression d'environ 2,5 bars. Cette énergie se transforme en chaleur, que l'huile hydraulique doit évacuer. Un fonctionnement constant au-dessus du débit ou de la pression nominale nécessite une capacité de refroidissement supplémentaire et peut nécessiter des composants d'étranglement spéciaux pour maintenir une réponse acceptable de la vanne.
Les ingénieurs qui choisissent le 4WE 6 D pour de nouvelles conceptions doivent vérifier que la pression de retour du système reste bien en dessous de la limite de 160 bars avec une marge de sécurité adéquate. Une bonne règle générale laisse au moins 20 à 30 bars de coussin pour gérer les pics de pression lors d'une commutation rapide de vanne ou lorsque plusieurs vannes commutent simultanément.
Configurations de bobine et variantes opérationnelles
Les symboles de lettres et de chiffres gravés sur les plaques signalétiques des vannes décrivent exactement comment le fluide s'écoule à travers différentes positions. Le « D » dans 4WE 6 D indique une conception de bobine spécifique, généralement une configuration à quatre voies centrée sur un ressort. En position centrale, cette bobine bloque à la fois P à T et A à B. Lorsqu'elle est sous tension, elle connecte P à A et B à T, ce qui prolongerait un cylindre. Lorsqu'il est hors tension, le ressort ramène la bobine au centre et le cylindre s'arrête.
Rexroth propose de nombreux symboles de bobine différents au-delà du simple type D. Certains connectent tous les ports au réservoir en position centrale pour les actionneurs flottants. D'autres bloquent tous les ports pour contenir une charge. Le choix dépend de ce que vous voulez que la machine fasse lorsque la vanne est au point mort. Une presse peut avoir besoin d'un centre de maintien de charge, tandis qu'un système de manutention peut bénéficier d'un centre flottant qui permet aux actionneurs de se déplacer librement pendant l'installation.
Le corps de la vanne comprend un mécanisme de commande manuelle généralement marqué d'un petit bouton ou d'un bouton. Lors du démarrage ou en cas d'urgence, les techniciens peuvent appuyer sur cette commande pour déplacer mécaniquement la bobine sans alimentation électrique. Cette fonctionnalité s'avère essentielle lors de la mise en service de nouveaux systèmes ou du dépannage, car vous pouvez vérifier le fonctionnement mécanique indépendamment des commandes électriques.
Certains modèles 4WE 6 D incluent un suffixe « OF » indiquant une conception à détente. Ces versions n'ont pas de ressort de rappel mais utilisent à la place des billes ou des goupilles mécaniques qui verrouillent la bobine dans la position dans laquelle elle a été commandée en dernier. Une brève impulsion électrique déplace la bobine, puis la détente la maintient là sans alimentation continue. Cette conception permet d'économiser de l'énergie et de réduire la chaleur, mais nécessite une attention particulière à la stabilité de la pression de la conduite de retour, car aucune force de ressort n'aide à maintenir la bobine en position.
Pour les applications où un changement rapide de soupape crée des chocs de pression, les variantes à commutation douce utilisent des rainures et des orifices de forme précise usinés dans le tiroir. Ces caractéristiques ouvrent et ferment progressivement les chemins d’écoulement plutôt que de passer instantanément d’une position à l’autre. Le résultat réduit les effets de coups de bélier qui peuvent endommager les tuyaux et les raccords au fil du temps. Le temps de réponse standard est de 10 à 20 millisecondes selon le type de solénoïde et la pression du système.
Spécifications électriques et limites environnementales
Les bobines solénoïdes de la vanne de commande directionnelle 4WE 6 D sont conçues pour un service continu, ce qui signifie qu'elles peuvent rester sous tension indéfiniment sans surchauffer. À la tension nominale, l'augmentation de la température de la bobine reste inférieure à 30 degrés Kelvin et la durée de vie prévue dépasse 10 millions de cycles de commutation. Cette durabilité rend la vanne adaptée à l'automatisation à cycles élevés où les vannes peuvent commuter plusieurs fois par seconde pendant des périodes prolongées.
Les tensions disponibles incluent les deux options CC à 12, 24, 96 et 205 volts, ainsi que les options CA à 110 et 230 volts. Les bobines tolèrent des variations de tension de plus ou moins 10 % par rapport à la valeur nominale, ce qui permet à la vanne de fonctionner de manière fiable même lorsque l'alimentation électrique fluctue. Le raccordement électrique suit la norme EN 175301-803 pour les connecteurs tripolaires. Lorsqu'ils sont correctement raccordés, les connecteurs atteignent l'indice de protection IP65, ce qui signifie qu'ils résistent à la poussière et aux jets d'eau venant de toutes les directions.
Une caractéristique pratique appréciée par les techniciens de maintenance est la bobine amovible et rotative. Vous pouvez débrancher le connecteur électrique, retirer la bobine solénoïde, la faire pivoter à 360 degrés dans n'importe quelle position facilitant le câblage et la réinstaller sans pénétrer dans le circuit hydraulique. Cette flexibilité simplifie l'installation dans des espaces restreints et permet d'optimiser le routage des câbles après le montage de la vanne dans le système.
La plage de température de fonctionnement des joints standard s'étend de moins 30 à plus 80 degrés Celsius. Le fluide hydraulique lui-même doit maintenir une viscosité comprise entre 10 et 500 millimètres carrés par seconde, bien que les performances optimales se situent autour de 25. La vanne pèse environ 1,46 kilogramme, suffisamment légère pour une manipulation facile lors de l'installation, mais suffisamment lourde pour donner l'impression d'être substantielle et bien faite.
Une considération de sécurité importante concerne la température d’inflammation du fluide. La surface la plus chaude du solénoïde peut atteindre 150 degrés Celsius en fonctionnement continu. L'huile hydraulique doit avoir une température d'inflammation d'au moins 50 degrés supérieure à celle-ci, ce qui signifie un point d'inflammation d'au moins 200 degrés Celsius. La plupart des huiles hydrauliques minérales répondent facilement à cette exigence, mais les fluides synthétiques ou les formulations inhabituelles doivent être vérifiés avant utilisation.
Exigences en matière de fluide hydraulique et protection du système
La fiabilité à long terme du distributeur Rexroth 4WE 6 D dépend fortement de la qualité du fluide hydraulique. Les jeux précis entre le tiroir coulissant et l'alésage du corps de vanne ne mesurent que quelques micromètres. Les particules de contamination plus grandes que ces jeux provoquent une usure rapide et une éventuelle défaillance par le biais de deux mécanismes distincts.
Premièrement, les particules restent coincées entre la bobine et l'alésage, provoquant ce que les techniciens appellent un « frottement ». La bobine reste en place et refuse de bouger lorsqu'elle est commandée. Cela peut sembler intermittent au début, car les particules se coincent temporairement puis se libèrent, mais le problème s'aggrave inévitablement à mesure que davantage de particules s'accumulent. Deuxièmement, les particules agissent comme une pâte abrasive qui use progressivement les surfaces de précision. À mesure que les jeux s'ouvrent, les fuites internes augmentent. Cette fuite gaspille non seulement la puissance de la pompe, mais génère de la chaleur qui dégrade l'huile et accélère l'usure des joints dans tout le système.
Rexroth spécifie le niveau de contamination maximum comme ISO 4406 Classe 20/18/15. Cette classification signifie pas plus de 5 000 particules supérieures à 4 microns par millilitre d'huile, pas plus de 1 300 particules supérieures à 6 microns et pas plus de 320 particules supérieures à 14 microns. Atteindre cette propreté nécessite une filtration efficace avec un rapport bêta d'au moins 75 à 25 microns.
En pratique, le système de filtration coûte souvent plus cher sur la durée de vie de la vanne que la vanne elle-même. Les éléments filtrants doivent être remplacés régulièrement et les tests d'analyse de l'huile confirment que la contamination reste dans les limites. Les économies en matière de filtration entraînent des remplacements de vannes coûteux et des temps d'arrêt inattendus. Les ingénieurs qui conçoivent de nouveaux systèmes doivent prévoir un budget pour des filtres de haute qualité et planifier la maintenance des filtres comme une tâche critique plutôt que facultative.
Le fluide standard est une huile hydraulique minérale conforme à la norme DIN 51524 parties 1, 2 et 3. La vanne fonctionne également avec certains fluides synthétiques et mélanges eau-glycol si vous spécifiez les matériaux d'étanchéité appropriés. Les joints en caoutchouc nitrile standard fonctionnent bien avec les huiles de pétrole, mais les applications à haute température nécessitent des joints en élastomère fluoré et les fluides à base d'eau nécessitent des composés spéciaux marqués MH ou MT.
Rôle en tant que vanne pilote et caractéristiques de fuite
La valve 4WE 6 D sert fréquemment d'étage pilote contrôlant des valves directionnelles plus grandes. Dans cette application, le petit 4WE 6 D commute la pression pilote qui déplace un tiroir beaucoup plus grand dans une vanne d'étage principal. La vanne principale peut traiter 600 litres par minute ou plus, bien au-delà de la capacité directe du 4WE 6 D, mais elle utilise la commutation fiable du 4WE 6 D pour prendre des décisions de contrôle.
Lorsqu'il est utilisé comme vanne pilote, les performances du 4WE 6 D affectent directement la sécurité et la réponse de l'ensemble du système à haut débit. Toute instabilité dans l'orifice en T de la vanne pilote ou fuite interne excessive dans la vanne pilote crée des erreurs de positionnement de l'étage principal. Cela rend la propreté du fluide et la stabilité de la pression de l'orifice T encore plus critiques dans les applications de vannes pilotes. La petite valve pilote devient essentiellement le cerveau qui contrôle un corps beaucoup plus puissant, donc garder ce cerveau en bonne santé nécessite une attention particulière.
Toutes les vannes à tiroir présentent des fuites internes de par leur conception. Le jeu entre le tiroir et l'alésage doit permettre un mouvement fluide, ce qui signifie qu'il ne peut pas être parfaitement étanche comme une valve à clapet. Les vannes neuves fuient très peu, généralement moins de 0,5 litre par minute à pleine pression. À mesure que la vanne accumule des heures de fonctionnement et que l'usure augmente les jeux, les fuites augmentent progressivement. C'est normal et attendu.
Les concepteurs de systèmes doivent tenir compte de ces fuites internes, en particulier dans les applications supportant des charges. Un cylindre utilisant un 4WE 6 D pour maintenir sa position dérivera lentement à mesure que l'huile fuit à l'intérieur de la vanne. Pour le maintien statique, l'ajout d'un clapet anti-retour piloté ou l'utilisation d'un tiroir de maintien de charge devient nécessaire. La surveillance du taux de fuite au fil du temps fournit également une alerte précoce en cas d'usure. Lorsque les fuites dépassent les limites du fabricant, le remplacement de la vanne avant une panne complète évite des pannes inattendues.
Comparaison des options concurrentielles et stratégie de référence croisée
La standardisation NG6 signifie que plusieurs grands fabricants proposent des alternatives interchangeables à la valve de commande directionnelle Rexroth 4WE 6 D. Comprendre les options concurrentielles aide les acheteurs à négocier de meilleurs prix et à maintenir la flexibilité de la chaîne d'approvisionnement.
Parker Hannifin produit la série D1VW, qui concurrence directement la 4WE 6 D. Ces vannes répondent aux mêmes normes de montage NFPA D03 et CETOP 3 avec des pressions nominales similaires autour de 345 bars et une capacité de débit allant jusqu'à 80 litres par minute. Parker met l'accent sur la fabrication de précision et l'efficacité énergétique, en proposant de nombreuses variantes électriques, notamment des bobines CA redressées et des conceptions de bobines à commutation douce.
Eaton Vickers fabrique la série DG4V-3, connue pour sa construction robuste adaptée aux applications lourdes. Les tableaux de références croisées confirment que des modèles Rexroth spécifiques, comme le 4WE 6 D avec détente OF, ont des équivalents Vickers directs tels que le DG4V-3-2N. La marque Vickers jouit d'une solide réputation dans le domaine des systèmes à haute pression, même si les prix sont souvent légèrement plus élevés que ceux des autres options.
Le détail critique lors des références croisées concerne les pressions nominales du port T. Même si les principales capacités de pression de service restent similaires d'une marque à l'autre, les limites des ports de retour varient considérablement. La norme Rexroth 4WE 6 D autorise 160 bars au port T. Le Parker D1VW avec solénoïdes AC n'autorise qu'une pression de retour de 103 bars, mais les versions rectifiées DC ou AC l'augmentent à 207 bars. Si la conception de votre système approche une pression de retour de 160 bars, le remplacement d'une vanne AC Parker standard entraînerait des pannes dues à une capacité de pression de retour insuffisante.
Cette variation montre pourquoi les acheteurs ne peuvent pas simplement supposer que l’interchangeabilité mécanique est égale à l’équivalence fonctionnelle. Les spécifications complètes, y compris le type électrique et toutes les pressions nominales, doivent correspondre avant d'approuver un remplacement. Les services d'achat doivent conserver une liste de références croisées vérifiées indiquant non seulement les numéros de pièces, mais confirmant que les paramètres critiques correspondent aux exigences de l'application.
L’avantage de la standardisation va au-delà des simples substitutions d’urgence. Pendant la phase de conception, les ingénieurs peuvent spécifier « Rexroth 4WE 6 D ou équivalent approuvé », puis entretenir des relations avec plusieurs fournisseurs. Cette concurrence maintient les prix à un niveau raisonnable et garantit que les pièces restent disponibles même lorsqu'un fabricant est confronté à des retards dans la chaîne d'approvisionnement. La clé est de faire ses devoirs dès le départ pour vérifier ce qui est réellement considéré comme équivalent plutôt que de découvrir une incompatibilité après l'installation.
Aller au-delà du mode marche-arrêt : quand envisager le contrôle proportionnel
Le distributeur Rexroth 4WE 6 D offre uniquement un fonctionnement binaire. Il s'allume ou s'éteint complètement sans rien entre les deux. Cela fonctionne parfaitement pour de nombreuses applications telles que le serrage, l'éjection de pièces ou de simples cycles d'extension-rétraction. Cependant, l'automatisation moderne exige de plus en plus une vitesse variable, une accélération douce et un contrôle de position précis que les vannes tout ou rien ne peuvent tout simplement pas fournir.
Les vannes proportionnelles comme la série Rexroth 4WRPEH comblent cette lacune en faisant varier continuellement le débit proportionnellement à un signal d'entrée électrique. Au lieu de simplement l'activer ou la désactiver, la vanne peut être commandée sur un débit de 25 %, un débit de 63 % ou toute autre valeur. Cela permet de contrôler la vitesse du cylindre tout au long de sa course, de mettre en œuvre un démarrage et un arrêt progressifs pour réduire les charges de choc et d'obtenir un mouvement fluide dans les systèmes multi-axes.
La série 4WRPEH conserve la même taille NG6 et le même modèle de montage que le 4WE 6 D, ce qui en fait une voie de mise à niveau mécanique directe. La capacité de débit varie de 4 à 40 litres par minute selon le modèle. La vanne comprend une électronique embarquée qui traite les signaux de contrôle, fournit un retour de position et met en œuvre des algorithmes de contrôle sophistiqués. Cette conception électronique intégrée contraste fortement avec la simple commutation électromagnétique du 4WE 6 D.
Le retour de position permet au système de contrôle de vérifier que la bobine s'est réellement déplacée vers la position commandée. Ce contrôle en boucle fermée atteint une précision de l'ordre de quelques fractions de millimètre, permettant des applications telles que les servopresses qui nécessitent un contrôle précis de la force ou les machines-outils nécessitant un contour fluide. Le signal de retour électrique permet également une surveillance diagnostique pour détecter l'usure ou un dysfonctionnement avant qu'une panne complète ne se produise.
Les vannes proportionnelles modernes incluent des interfaces de communication numériques telles que IO-Link qui les connectent aux environnements de fabrication de l'Industrie 4.0. La vanne devient un capteur intelligent fournissant des données de performances en temps réel, des prévisions de maintenance et des paramètres de configuration. Cela représente un saut générationnel par rapport au raccordement électrique de base d'un distributeur 4WE 6 D.
Quand choisir le contrôle proportionnel plutôt que tout ou rien ? Si l'application implique l'une de ces exigences, le contrôle proportionnel mérite une considération sérieuse : fonctionnement à vitesse variable, accélération et décélération en douceur, montée en pression pour un contact doux des pièces, maintien de position sans verrouillage mécanique ou intégration dans des contrôleurs de mouvement programmables. D'un autre côté, si vous avez simplement besoin d'une commutation de direction fiable et que le volume du débit reste constant pendant le fonctionnement, le 4WE 6 D, plus simple et moins cher, reste le meilleur choix.
De nombreux constructeurs de machines commencent par des vannes tout ou rien, puis adaptent ultérieurement la commande proportionnelle à mesure que les demandes des clients évoluent. La compatibilité mécanique rend cette mise à niveau relativement simple, même si l'intégration électrique et le réglage du système nécessitent des efforts d'ingénierie supplémentaires. Planifier une éventuelle mise à niveau future en concevant avec une infrastructure électrique et une capacité de système de contrôle adéquates permet d'économiser de l'argent par rapport à une refonte complète ultérieure.
Considérations d’achat et réalités de la chaîne d’approvisionnement
Les prix réels de la vanne de régulation directionnelle Rexroth 4WE 6 D varient considérablement en fonction du modèle spécifique, du fournisseur et des conditions du marché. Les nouvelles vannes coûtent généralement entre 350 et 730 dollars américains selon la configuration et la quantité. Des remises sur volume s'appliquent pour les commandes de dix unités ou plus, certains distributeurs proposant des prix différenciés qui réduisent le coût unitaire de 15 à 25 pour cent pour des quantités plus élevées.
Les marchés en ligne comme eBay répertorient les vannes neuves et d'occasion à différents niveaux de prix. Bien que les vannes usagées puissent sembler intéressantes pour réaliser des économies, leur historique et leur état interne restent inconnus. Étant donné que les fuites internes augmentent avec l'usure et que leur mesure nécessite un équipement de test de débit, les vannes usagées comportent des risques importants à moins que le vendeur ne fournisse des résultats de tests certifiés. Pour les applications critiques, les économies modestes justifient rarement l’incertitude en matière de fiabilité.
Les distributeurs agréés comme [BuyRexroth.com](http://buyrexroth.com/) maintiennent un stock de configurations courantes avec une livraison typique de 28 jours ouvrables pour les modèles standard. Cela représente environ six semaines, ce qui semble long pour un composant aussi standard mais reflète les pressions continues de la chaîne d'approvisionnement mondiale affectant l'ensemble du secteur de l'automatisation industrielle. Des configurations de vannes moins courantes ou des options spéciales telles que des revêtements résistants à la corrosion peuvent prolonger les délais de livraison jusqu'à 12 semaines ou plus.
Ces délais créent de véritables défis de planification pour les équipementiers et les services de maintenance. Commander des vannes une fois la conception d'une machine finalisée risque de retarder l'ensemble du projet si la livraison prend plus de temps que prévu. De même, les opérations de maintenance devraient stocker les pièces de rechange critiques plutôt que d'attendre des commandes d'urgence en cas de panne. Le coût financier des stocks doit être équilibré avec le coût beaucoup plus élevé des arrêts de production en attente de pièces.
Le transport maritime international ajoute un autre niveau de complexité. Les vannes hydrauliques sont considérées comme des produits industriels standards sans restrictions particulières à l'exportation, mais les frais d'expédition et les délais de dédouanement varient considérablement selon la destination. Commander auprès de distributeurs régionaux plutôt que d'expédier directement depuis l'Allemagne permet souvent une livraison plus rapide et une logistique plus simple malgré des prix unitaires éventuellement plus élevés.
Le coût total de possession va bien au-delà du prix d’achat. La main d'œuvre d'installation, l'ingénierie d'intégration, le temps de mise en service et la maintenance continue contribuent tous aux coûts de durée de vie. Plus important encore, le système de filtration requis pour maintenir une bonne propreté de l’huile coûte souvent plus sur dix ans que le remplacement de plusieurs vannes. Négliger la filtration pour économiser des coûts à court terme entraîne une défaillance prématurée des vannes, créant des dépenses beaucoup plus élevées à long terme.
Les acheteurs qui se concentrent uniquement sur le prix d’achat le plus bas créent souvent des problèmes coûteux par la suite. Une évaluation complète prend en compte la fiabilité du fournisseur, la qualité du support technique, la disponibilité des pièces de rechange et les conditions de garantie ainsi que le prix. L'établissement de relations avec plusieurs fournisseurs approuvés offre une résilience contre les ruptures d'approvisionnement inattendues tout en maintenant les normes de qualité.
Exigences de maintenance et accès au dépannage
Les catalogues de produits standard pour la vanne de commande directionnelle 4WE 6 D fournissent des spécifications et des dimensions mais manquent notamment de procédures de maintenance détaillées ou de guides de dépannage. Les fabricants considèrent généralement ces connaissances opérationnelles comme une expertise technique nécessitant une documentation de service distincte.
Rexroth et HYDAC publient des manuels d'entretien complets qui couvrent les procédures de démontage, les spécifications de limite d'usure, les pièces de rechange recommandées et les organigrammes de diagnostic. Ces manuels ne sont pas disponibles gratuitement mais nécessitent un achat ou sont fournis aux clients qui suivent des formations officielles. Cette politique protège les connaissances du fabricant tout en garantissant que le personnel effectuant la maintenance bénéficie d'une formation appropriée.
Pour les équipes de maintenance, cela signifie que vous ne pouvez pas vous fier uniquement aux informations du catalogue pour diagnostiquer les problèmes ou planifier les réparations. Établir un contact avec le groupe d'assistance technique du fabricant avant que des problèmes ne surviennent permet de gagner du temps en cas d'urgence. De nombreux distributeurs proposent des programmes de formation couvrant plusieurs types de vannes et offrant une expérience pratique des procédures de démontage et de test.
Les tâches de maintenance courantes comprennent le remplacement de la bobine du solénoïde, le renouvellement des joints et le nettoyage de la bobine. La conception de l'armature humide permet de remplacer les bobines sans ouvrir la cavité hydraulique en faisant pivoter la bobine de 90 degrés et en la soulevant. Cette procédure de cinq minutes ne nécessite aucun drainage de liquide ni dépressurisation du système. De nouveaux joints et un tiroir nettoyé peuvent restaurer des performances comme neuves aux vannes présentant une augmentation des fuites internes, à condition que l'usure n'ait pas ouvert des jeux au-delà des spécifications.
Le diagnostic systématique des problèmes de vanne évite des efforts inutiles en remplaçant des pièces de manière aléatoire. Si une vanne ne parvient pas à se déplacer, vérifiez d'abord que l'alimentation électrique atteint la bobine avec la tension appropriée. Vérifiez la résistance de la bobine avec un ohmmètre pour confirmer que l'enroulement n'a pas grillé. Si les contrôles électriques réussissent, les problèmes hydrauliques deviennent suspects. L'huile contaminée peut avoir provoqué le collage de la bobine, nécessitant un démontage et un nettoyage. Une faible pression d'alimentation peut fournir une pression pilote insuffisante pour déplacer le tiroir contre les forces de charge.
Les tests électriques nécessitent de connaître la spécification de résistance de la bobine, qui apparaît dans les fiches techniques détaillées mais pas dans les catalogues de base. Les bobines CC typiques mesurent 15 à 40 ohms selon la tension nominale. Les bobines AC présentent une résistance beaucoup plus faible, souvent de 5 à 15 ohms, car elles s'appuient sur l'inductance plutôt que sur la résistance pure pour limiter le courant. Un circuit ouvert indique une bobine grillée, tandis qu'une très faible résistance suggère des enroulements en court-circuit.
Guide d'application dans le monde réel
Les presses industrielles représentent une application classique du distributeur 4WE 6 D. La valve contrôle l'extension du cylindre pour appliquer une force de pression et la rétraction pour le relâcher. Une soupape de surpression limite la force maximale, tandis que la soupape directionnelle commande simplement la direction. Cette commande simple suffit pour de nombreuses opérations de pressage où la force et la vitesse restent constantes.
Les machines de moulage par injection utilisent plusieurs vannes directionnelles, notamment les modèles 4WE 6 D, pour contrôler les cylindres de serrage, les broches d'éjection et les tirages de noyau. Ces fonctions nécessitent un contrôle de direction fiable avec un minimum de fuites pour éviter les problèmes de qualité des pièces. La capacité de la vanne à fonctionner à 315 bars permet de supporter les forces de serrage élevées nécessaires aux grands moules.
Les équipements hydrauliques mobiles comme les excavatrices et les grues utilisent des valves directionnelles dans tout le système. Le 4WE 6 D sert souvent de vanne pilote alimentant en pression pilote des vannes de commande principales beaucoup plus grandes dans la console de l'opérateur. Cette architecture permet aux commandes de l'opérateur de rester légères et réactives tandis que les vannes principales gèrent les débits importants entraînant les vérins de la flèche, du bras et du godet. La taille compacte du NG6 s'intègre facilement dans les collecteurs de vannes pilotes remplissant de multiples fonctions.
L'automatisation des chaînes d'assemblage utilise fréquemment des vannes 4WE 6 D pour les opérations de transfert, de serrage et de pressage de pièces. Le temps de réponse rapide prend en charge des cadences de plusieurs opérations par minute. La longue durée de vie s'avère importante car une défaillance des vannes sur une ligne automatisée arrête la production, affectant plusieurs stations en aval.
Chacune de ces applications exige une attention particulière à des détails spécifiques au-delà des spécifications de base. Les commandes de presse nécessitent un dimensionnement minutieux des soupapes de surpression pour protéger l’outillage. Les machines de moulage doivent faire face aux charges thermiques élevées dues aux cycles continus. Les équipements mobiles sont confrontés à des chocs, des vibrations et des températures extrêmes qui mettent à l’épreuve la fiabilité des vannes. Les systèmes automatisés doivent être intégrés aux automates programmables et aux circuits de sécurité. Le 4WE 6 D constitue une base performante, mais ne réussit que lorsque la conception complète du système répond à ces exigences spécifiques à l'application.
Prendre la décision de sélection
Le choix de la vanne de régulation directionnelle Rexroth 4WE 6 D commence par la vérification qu'elle répond aux exigences fondamentales. La pression du système doit rester égale ou inférieure à 350 bars, la demande de débit ne doit pas dépasser 80 litres par minute pour les solénoïdes CC ou 60 litres par minute pour les versions CA, et la pression de retour doit rester inférieure à 160 bars, pics de pression compris.
Les spécifications électriques doivent correspondre aux alimentations disponibles. Alors que le 24 volts CC est devenu presque universel dans les commandes industrielles modernes, les équipements plus anciens peuvent nécessiter des versions 110 ou 230 volts CA. Confirmez que la tolérance de tension reste comprise entre plus ou moins 10 % pour éviter les problèmes de fiabilité dans les installations avec une qualité d'énergie marginale.
Les conditions environnementales déterminent le choix du matériau du joint. Le caoutchouc nitrile standard fonctionne de moins 30 à plus 80 degrés Celsius avec les huiles de pétrole. Les applications à haute température supérieure à 80 degrés nécessitent des joints en fluoroélastomère. Les fluides à base d'eau nécessitent des composés d'étanchéité spécifiques qui résistent aux différents environnements chimiques. De même, vérifiez que le fluide hydraulique répond aux normes DIN 51524 ou consultez le fabricant concernant les fluides alternatifs.
Les considérations de montage incluent à la fois l'interface de la vanne et l'orientation du solénoïde. Assurez-vous que la surface de montage offre un plan d'étanchéité plat avec un couple de serrage des boulons et des joints toriques approprié. Planifiez le routage électrique pour tirer parti du solénoïde rotatif, en positionnant le connecteur là où le câblage est pratique et protégé des dommages mécaniques.
Le choix entre les versions standard à ressort de rappel et à détente dépend du cycle de service et de la disponibilité énergétique. Les vannes à détente permettent d'économiser de l'énergie dans les applications où la position de la vanne change rarement et doit rester maintenue pendant de longues périodes. Les soupapes à ressort de rappel offrent des modes de défaillance plus clairs puisque la perte de puissance les ramène à un état de sécurité défini.
Pour les applications nécessitant un contrôle de vitesse variable, une accélération douce ou un retour de position, les limites du 4WE 6 D deviennent évidentes. Cela indique quand envisager des vannes proportionnelles malgré un coût et une complexité plus élevés. La décision dépend souvent de la question de savoir si l'application a réellement besoin d'une modulation ou si une commande tout ou rien avec une conception de circuit appropriée permet d'obtenir les résultats requis.
Au-delà de la vanne elle-même, le succès dépend de la bonne conception du système. Dimensionnez l'unité de puissance hydraulique pour fournir un débit adéquat à la pression requise avec une génération de chaleur raisonnable. Installez une filtration répondant aux exigences de la norme ISO 4406 classe 20/18/15. Concevoir des conduites de retour pour minimiser la contre-pression au niveau du port en T. Incluez une protection contre la surpression et un rinçage approprié du système lors du démarrage initial pour éliminer la contamination de l'assemblage.
Conclusion et recommandations stratégiques
La vanne de régulation directionnelle Rexroth 4WE 6 D reste un standard industriel pour de bonnes raisons. Sa capacité haute pression, ses interfaces standardisées et sa fiabilité éprouvée en font un choix judicieux pour les systèmes hydrauliques moyenne à haute pression nécessitant un contrôle de direction fiable. L'acceptation mondiale des normes de montage NG6 offre une flexibilité à la chaîne d'approvisionnement grâce à plusieurs fournisseurs qualifiés.
Cependant, une application réussie nécessite de respecter les limites de la vanne et de maintenir l'environnement hydraulique dont elle a besoin. La limite de pression de l'orifice T de 160 bars n'est pas une suggestion mais une limite stricte qui provoque des pannes lorsqu'elle est dépassée. Les ingénieurs doivent analyser soigneusement la dynamique de la conduite de retour, en particulier dans les systèmes comportant plusieurs vannes partageant des collecteurs de retour communs.
La propreté du fluide hydraulique est également non négociable. Le respect de la norme ISO 4406 classe 20/18/15 nécessite un investissement dans une filtration appropriée et un entretien continu. Cela représente le coût de vie le plus élevé associé à la vanne et mérite une priorité budgétaire appropriée. Économiser de l'argent sur la filtration entraîne des coûts beaucoup plus élevés en raison du remplacement prématuré des vannes et des temps d'arrêt imprévus.
Tirer parti de la normalisation signifie maintenir des listes de références croisées approuvées avec des spécifications vérifiées. L'interchangeabilité mécanique des vannes NG6 d'une marque à l'autre assure la résilience de la chaîne d'approvisionnement uniquement lorsque les substitutions sont techniquement validées plutôt que supposées. Portez une attention particulière aux pressions nominales du port T lorsque vous comparez les alternatives.
Pour les nouvelles conceptions de machines, déterminez si le contrôle marche-arrêt répond réellement aux besoins actuels et futurs. Le 4WE 6 D convient parfaitement aux applications où la commutation de direction et un débit constant suffisent. Lorsqu'une vitesse variable, un mouvement fluide ou des diagnostics intégrés deviennent des exigences, la technologie des vannes proportionnelles offre des capacités qui valent l'investissement supplémentaire.
La vanne représente une technologie mature avec une compréhension claire de ses capacités et de ses limites. Le succès vient du respect de ces limites, du maintien correct de l’environnement hydraulique et de l’adaptation des capacités des vannes aux exigences de l’application. Utilisée de manière appropriée, la vanne de commande directionnelle 4WE 6 D offre des années de service fiable dans les applications industrielles exigeantes.
