Vanne multi-voies

Model:P40-1X

Huafilter, un distributeur approuvé de Huade Hydraulic, fournit une vanne multi-voies ouverte de marque Huade. La vanne multi-voies à centre ouvert de Huade peut être utilisée dans les machines d'ingénierie, les machines de transposition, les machines à conduite de piles, les machines agricoles, les machines à charbon et les machines spéciales. La période de garantie du produit est d'un an. Des services personnalisés peuvent être fournis, avec un support technique gratuit et des conseils vidéo.

envoyer une demande Téléchargement PDF

Description du produit

La valve multi-voies du centre ouvert de Huade est une valve hydraulique spéciale. Sa caractéristique est que lorsque le noyau de la soupape est en position centrale, la sortie d'huile hydraulique par la pompe hydraulique peut revenir vers le réservoir d'huile à travers la valve à plusieurs voies. La valve multi-voies du centre ouvert adopte généralement une structure de vanne multi-voies à six voies. Le circuit d'huile principal de la sortie de la pompe hydraulique est divisé en deux circuits: un circuit d'huile parallèle (canal parallèle) et un circuit d'huile de dérivation (canal central ouvert). La régulation de la vitesse de la valve multi-voies du centre ouvert adopte une combinaison de limite de contournement et de limitation de l'entrée d'huile. L'effet de régulation de la vitesse est obtenu en contrôlant la quantité d'ouverture du cylindre d'huile et du réservoir d'huile à travers la limitation du noyau de la soupape.

Paramètre de produit de la soupape à plusieurs voies

Caractéristiques structurelles	Structure globale
Installation et fixation	Boulons 2 × M8
Connexion à la pression	Vanne multi-voies du centre ouvert
Température ambiante	-40 à +60 ℃
Milieu de l'huile	Huile hydraulique minérale
Plage de viscosité	Autorisé 12 ~ 800 mm2 / s
Plage de viscosité	Plage recommandée 20 à 100 mm2 / s
Température de l'huile	-15 à 80 ℃
Niveau de filtre	Niveau de contamination solide à l'huile NAS1638 Niveau 10
Pression de travail maximale	P = 250 bar, t = 50bar, a, b = 300 bar
Flux nominal	40L / min
Voyage du noyau de la valve	± 6 mm
Bobine	Moins de 200n

Caractéristiques du produit et application d'une vanne multi-voies ouverte

Caractéristiques:

▶ adopter une conception intégrale pour contrôler la direction d'écoulement du fluide dans les états de départ, de travail et d'arrêt

▶ Pression à 250BAR

▶ Flux à 40L / min

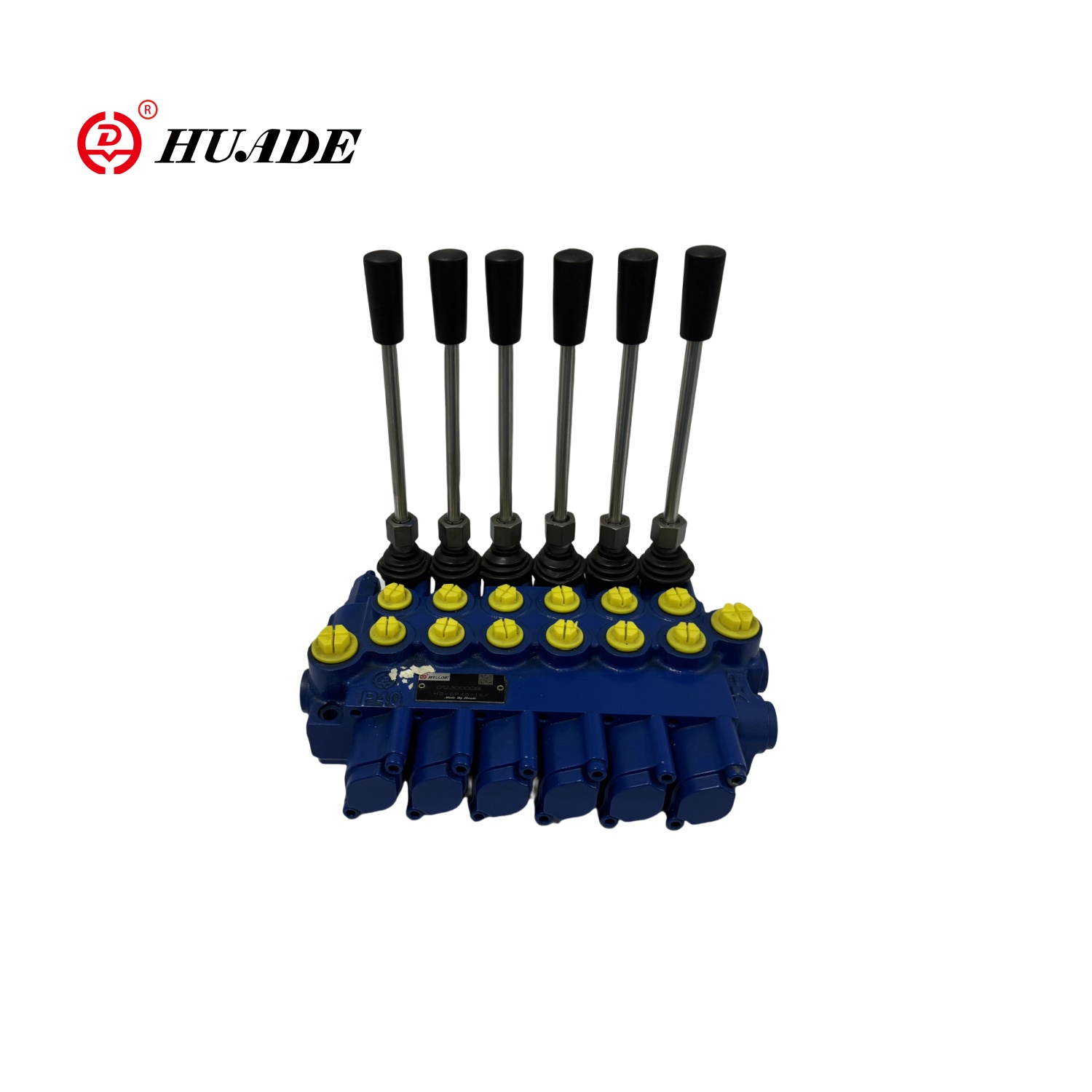

▶ Structure intégrale de 6 unités

▶ Type de centre ouvert

Application:

La vanne multi-voies à centre ouvert est principalement utilisée dans les plates-formes de forage au charbon, les grues et les plates-formes de forage.
