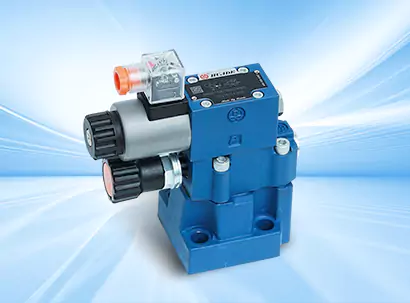

Où est le test de la soupape de pression

Ces dispositifs de sécurité sont partout : dans le chauffe-eau de votre maison, dans les usines, les centrales électriques et les installations chimiques. Mais voici la question importante : où exactement testons-nous ces dispositifs qui sauvent des vies ?

Explorons chacun de ces sites de test et comprenons quand et pourquoi chaque méthode est utilisée.

Tests en usine : là où tout commence

Que se passe-t-il à l'usine ?

Avant qu’une soupape de pression ne quitte le fabricant, elle passe par ce qu’on appelle des tests d’acceptation en usine (FAT). Considérez cela comme un examen final avant l'obtention du diplôme.

Lors des tests en usine, les techniciens vérifient :

• La valve s'ouvre-t-elle à la bonne pression ?
• Est-ce qu'il se ferme correctement lorsque la pression chute ?
• Y a-t-il des fuites alors qu'il est censé être fermé ?
• Le corps de la vanne est-il suffisamment solide pour son travail ?

Tests en atelier : l'approche approfondie

Qu’est-ce que les tests en atelier ?

Les tests en atelier, également appelés « tests sur banc », consistent à retirer la vanne de son emplacement normal et à l'emmener dans une installation de test spéciale. C'est comme emmener votre voiture chez un mécanicien au lieu de lui demander de travailler dessus dans votre allée.

Tests sur site : tester là où se trouve la vanne

Qu'est-ce que les tests sur site (in situ) ?

Les tests sur site consistent à vérifier la vanne alors qu'elle est encore installée dans le système. C'est comme si un médecin vérifiait votre cœur avec un stéthoscope au lieu de procéder à une intervention chirurgicale.

Types de tests sur site

Tests manuels :Certaines vannes sont dotées d'un petit levier ou d'un bouton sur lequel les opérateurs peuvent appuyer pour ouvrir manuellement la vanne. Il s'agit du test le plus simple mais il ne nous indique pas la pression exacte nécessaire pour ouvrir la vanne.

Tests de ressorts mécaniques :Un équipement spécial pousse sur le mécanisme à ressort de la vanne pour voir la force nécessaire pour ouvrir la vanne. Cette méthode est très précise et automatisée.

Test de pression de gaz :Les techniciens connectent une petite bouteille de gaz comprimé pour forcer l'ouverture de la vanne. Cette méthode est simple mais nécessite des opérateurs qualifiés pour obtenir des résultats précis.

Systèmes automatisés :Les systèmes modernes contrôlés par ordinateur peuvent tester automatiquement les vannes, enregistrer toutes les données sous forme numérique et même envoyer des rapports vers le cloud.

Tests en ligne : l'avenir des tests de vannes

Les tests en ligne consistent à vérifier les performances de la vanne pendant que le système continue de fonctionner normalement. Il s’agit de l’approche la plus récente et la plus avancée.

Comment fonctionnent les tests en ligne

Des capteurs spéciaux et des systèmes informatiques surveillent en permanence :

• Niveaux de pression dans tout le système
• Petits changements dans la position de la vanne
• Changements de température pouvant affecter les performances de la vanne
• Vibrations pouvant indiquer des problèmes

Où trouver des points de test sur différents types de vannes

Soupapes de sécurité industrielle

La plupart des soupapes de sécurité à pression industrielles sont dotées de raccords de test sur le côté du corps de la soupape. Ceux-ci ressemblent à de petits trous filetés dans lesquels les techniciens peuvent fixer l'équipement de test. Certains systèmes disposent également de brides de test spéciales dans la tuyauterie à proximité de la vanne.

Vannes de chauffe-eau domestique

La soupape de surpression de votre chauffe-eau domestique comporte généralement un petit levier sur le dessus ou sur le côté. Vous pouvez soulever manuellement ce levier pour tester si la vanne s'ouvre (mais attention, de l'eau chaude sortira !).

Vannes du système CVC

Les systèmes de chauffage et de refroidissement sont souvent équipés de vannes d'équilibrage spéciales avec deux ports de test : un rouge et un bleu. Ceux-ci aident les techniciens à mesurer les différences de pression à travers la vanne.

Vannes du système hydraulique

Les machines lourdes et les systèmes hydrauliques disposent de points de test auto-obturants auxquels les techniciens peuvent connecter des jauges sans perdre de liquide hydraulique.

Méthodes de test : ce qui est réellement vérifié

Inspection visuelle : la première étape

Avant le début de tout test, les techniciens examinent attentivement la vanne et vérifient :

• Fissures ou dommages au corps de la vanne
• Rouille ou corrosion
• Connexions lâches
• Débris ou accumulation autour de la vanne
• Montage et support appropriés

Tests de pression : l'événement principal

Le test le plus important vérifie la « pression de réglage » – la pression exacte à laquelle la vanne doit s'ouvrir. Les techniciens augmentent progressivement la pression et mesurent exactement le moment où la vanne commence à s'ouvrir.

Test d'étanchéité : vérification de l'étanchéité

Lorsqu'elles sont fermées, les soupapes de pression ne doivent pas fuir. Les techniciens testent cela en appliquant une pression inférieure au point de consigne et en mesurant toute fuite. Même de petites fuites peuvent gaspiller de l’énergie et indiquer des problèmes futurs.

Tests de temps de réponse

À quelle vitesse la vanne s’ouvre-t-elle lorsque la pression devient trop élevée ? Ceci est crucial pour la sécurité : une vanne à réponse lente pourrait ne pas empêcher les dommages à l'équipement.

Règles de sécurité pour les tests de soupapes de pression

Avant le test

• Verrouillez le système :Assurez-vous que personne ne puisse démarrer accidentellement le système pendant les tests
• Dépressurisez en toute sécurité :Réduisez la pression progressivement et en toute sécurité
• Protection contre l'usure :Des lunettes de sécurité, des gants et d'autres équipements de protection sont essentiels
• Utiliser du personnel formé :Seuls des techniciens qualifiés doivent tester les vannes de pression

Pendant les tests

• N’ouvrez jamais complètement les grandes vannes :Utilisez des tests « micro-lift » lorsque cela est possible pour éviter les dommages
• Avoir un arrêt d'urgence :Ayez toujours un moyen d'arrêter rapidement le test en cas de problème.
• Surveillez en permanence :Surveillez les manomètres et écoutez les sons inhabituels

Après les tests

• Documentez tout :Enregistrez tous les résultats des tests et tous les problèmes détectés
• Restaurer en toute sécurité :Assurez-vous que la vanne et le système sont correctement remontés
• Vérifier le fonctionnement :Vérifiez à nouveau que tout fonctionne correctement avant de remettre en service

Normes de l'industrie : suivre les règles

Normes ASME

L'American Society of Mechanical Engineers (ASME) fixe les règles de sécurité des appareils sous pression et des chaudières aux États-Unis. Ils nécessitent :

• Tests réguliers tous les 1 à 5 ans selon l'application
• Procédures de test et documentation spécifiques
• Pressions de fonctionnement 3 à 10 % inférieures à la pression de réglage de la vanne

Normes API

L'American Petroleum Institute (API) se concentre sur la sécurité de l'industrie pétrolière et gazière. Ils recommandent :

• Inspection en service tous les 5 à 10 ans
• Intervalles de test basés sur les risques (plus de tests pour les vannes critiques)
• Procédures spécifiques pour différents types de vannes

Normes internationales ISO

L'Organisation internationale de normalisation (ISO) fournit des normes mondiales :

• Réétalonnage annuel pour de nombreuses applications
• Vérifications manuelles trimestrielles des systèmes critiques
• Exigences de test spécifiques pour différents types de vannes

Différentes industries, différentes approches

Problèmes courants détectés lors des tests

Vannes coincées

Le problème le plus courant est celui des vannes qui ne s’ouvrent pas correctement à cause de :

• Rouille ou corrosion sur les pièces mobiles
• Débris ou saletés dans le mécanisme de la vanne
• Accumulation de minéraux provenant de l'eau ou d'autres fluides
• Ressorts endommagés ou usés

Mauvaise pression de réglage

Parfois, les vannes s'ouvrent à une mauvaise pression parce que :

• Les ressorts se sont affaiblis avec le temps
• Les pièces internes sont usées ou endommagées
• La vanne a été mal réglée lors de l'installation
• Les changements de température ont affecté les matériaux

Vannes qui fuient

Les vannes qui fuient alors qu’elles devraient être fermées ont souvent :

• Sièges usés ou endommagés à l'endroit où la vanne se ferme
• Débris empêchant une bonne étanchéité
• Surfaces d'étanchéité déformées ou corrodées
• Mauvaise installation ou réglage

Réponse lente

Les vannes qui réagissent lentement aux changements de pression peuvent avoir :

• Pièces mobiles collantes ou corrodées
• Ressorts ou mécanismes endommagés
• Mauvaise lubrification
• Contamination dans le corps de la vanne

L'avenir des tests de soupapes de pression

Vannes intelligentes et technologie IoT

Les vannes de pression « intelligentes » modernes comprennent des capteurs et des systèmes de communication qui peuvent :

• Surveiller en permanence leurs propres performances
• Envoyer des alertes lorsque des problèmes surviennent
• Enregistrer l’historique de fonctionnement pour analyse
• Communiquer avec les systèmes de contrôle centraux

Maintenance prédictive

Au lieu de tester les vannes selon des horaires fixes, des approches plus récentes utilisent l'analyse des données pour prédire quand les tests sont nécessaires :

• Surveiller les conditions de fonctionnement et les performances des vannes
• Identifier les modèles qui indiquent des problèmes en développement
• Planifiez la maintenance uniquement en cas de besoin
• Réduisez les temps d’arrêt et les coûts inutiles

Équipement de test avancé

De nouveaux outils de test rendent les tests de vannes plus précis et plus efficaces :

• Jauges numériques avec transmission de données sans fil
• Systèmes de test automatisés avec fonctions de sécurité intégrées
• Équipement portable pour des tests sur site plus faciles
• Stockage et analyse de données dans le cloud

Choisir le bon emplacement et la bonne méthode de test

Questions à poser

Lorsque vous décidez où et comment tester les vannes de pression, tenez compte des éléments suivants :

Dans quelle mesure la vanne est-elle critique ?Les soupapes de sécurité nécessitent des tests plus approfondis que celles qui protègent uniquement les équipements.

Quel est le coût des temps d’arrêt ?Si l’arrêt du système coûte des milliers de dollars par heure, les tests sur site sont logiques.

À quels problèmes vous attendez-vous ?Si vous soupçonnez des dommages internes, les tests en atelier permettent un meilleur diagnostic.

À quelle fréquence les vannes tombent-elles en panne ?Les systèmes présentant des problèmes fréquents bénéficient de contrôles sur site plus fréquents.

Quels sont les risques pour la sécurité ?Les applications à haut risque peuvent nécessiter les tests en atelier les plus approfondis.

Considérations relatives aux coûts

Coûts de test par rapport aux coûts d’échec

Alors que les tests de vannes coûtent de l’argent, les défaillances de vannes coûtent bien plus cher :

• Réparations d'urgence lors de pannes imprévues
• Dommages matériels dus à une surpression
• Perte de production pendant les temps d'arrêt
• Incidents de sécurité et sanctions réglementaires
• Coûts de nettoyage de l’environnement

Comparaison des méthodes de test

Tests en usine :Faible coût par vanne, fiabilité élevée, mais uniquement pour les vannes neuves.

Tests en atelier :Coût élevé en raison des temps d'arrêt, mais diagnostic très approfondi.

Tests sur site :Coût modéré, temps d'arrêt minimal, idéal pour les contrôles de routine.

Tests en ligne :Coût d’équipement initial élevé, mais coûts continus les plus bas et durée de disponibilité maximale.

Facteurs environnementaux et de durabilité

Réduire les déchets

Des tests appropriés des vannes aident l’environnement en :

• Prévenir les fuites qui gaspillent des matériaux et de l’énergie
• Réduire le besoin de remplacements d’urgence des valves
• Prolonger la durée de vie des vannes grâce à une détection précoce des problèmes
• Minimiser les temps d’arrêt du système et le gaspillage d’énergie

Méthodes de tests écologiques

Les approches de test les plus récentes sont plus respectueuses de l’environnement :

• La documentation numérique réduit le gaspillage de papier
• Des tests efficaces réduisent la consommation d’énergie
• La maintenance prédictive évite le remplacement inutile de pièces
• La surveillance à distance réduit les déplacements des techniciens

Formation et certification pour les tests de vannes

Qui peut tester les vannes ?

Les tests de soupapes de pression nécessitent des techniciens formés et souvent certifiés car :

• Les risques pour la sécurité sont élevés si les tests ne sont pas effectués correctement
• Des résultats précis nécessitent des procédures et une utilisation d'équipement appropriées
• Une responsabilité légale existe en cas de tests inappropriés
• L'assurance peut nécessiter du personnel certifié

Programmes de formation

Diverses organisations proposent des formations sur les tests de vannes :

• Les équipementiers dispensent des formations sur leurs produits
• Les associations industrielles proposent des programmes de certification généraux
• Les agences gouvernementales nécessitent parfois une formation spécifique
• Les entreprises proposent souvent des programmes de formation internes

Documentation et tenue de registres

Pourquoi la documentation est importante

Des enregistrements appropriés des tests de vannes sont essentiels pour :

• Conformité réglementaire et inspections
• Couverture d'assurance et réclamations
• Suivi des performances des vannes au fil du temps
• Planification de la maintenance et des remplacements futurs
• Protection juridique en cas d'accident

Que documenter

Les dossiers de tests complets doivent inclure :

• Date, heure et lieu du test
• Personnel ayant effectué les tests
• Équipement utilisé pour les tests
• Résultats des tests et problèmes détectés
• Mesures correctives prises
• Photos de l'état de la vanne
• Prochaine date de test prévue
