Lorsque vous avez besoin d'un contrôle précis du débit dans des systèmes hydrauliques compacts, la plaque sandwich à clapet anti-retour Z2S 10 offre une solution fiable. Ce clapet anti-retour piloté de Bosch Rexroth offre un blocage sans fuite dans une conception à plaque sandwich peu encombrante. Le Z2S 10 est destiné aux applications hydrauliques de petite et moyenne taille où le maintien de la position et la prévention du flux inverse sont essentiels.
Le Z2S 10 utilise les mêmes principes de conception fondamentaux que les modèles plus grands de la série Z2S, mais sa désignation de taille 10 signifie qu'il s'adapte aux modèles de montage CETOP 05 plutôt qu'aux interfaces CETOP 07 plus grandes. Cet encombrement réduit rend la plaque sandwich à clapet anti-retour Z2S 10 idéale pour les équipements mobiles, les machines industrielles compactes et les applications où l'espace est limité.
Caractéristiques de conception de base
La plaque sandwich à clapet anti-retour Z2S 10 fonctionne grâce à un mécanisme à clapet à ressort combiné à une commande pilote. Le fluide hydraulique s'écoule librement du port A1 vers A2 ou de B1 vers B2 lorsque la pression pousse vers l'avant. L'élément de soupape se soulève de son siège, permettant à l'huile de passer avec une résistance minimale. Lorsque le débit tente de s'inverser, le ressort et la pression inverse forcent fermement le clapet contre son siège, créant ainsi un joint métal sur métal qui empêche toute fuite.
Ce qui distingue le Z2S 10 des simples clapets anti-retour est sa capacité de fonctionnement pilote. L'application d'une pression sur l'orifice pilote X ou Y ouvre hydrauliquement la vanne dans le sens contraire du sens de blocage. Cette fonctionnalité permet un abaissement contrôlé des charges ou un flux inversé délibéré lorsque la conception de votre système l'exige. Sans pression de pilotage, la plaque sandwich clapet anti-retour Z2S 10 maintient indéfiniment sa fonction de blocage sans aucune dérive ni fuite.
La configuration en plaque sandwich du Z2S 10 mesure environ 162 mm de longueur et 57 mm de hauteur. La vanne ajoute environ 25 mm à l'épaisseur de votre pile lorsqu'elle est installée entre d'autres composants hydrauliques. Quatre boulons M8 sécurisent les points de montage principaux, tandis que deux boulons M5 gèrent les connexions auxiliaires. Le poids total est d'environ 2,8 à 3,2 kilogrammes selon la variante et les options spécifiques.
Bosch Rexroth fabrique le corps de vanne Z2S 10 en fonte ou en acier de haute qualité avec un traitement de surface résistant à la corrosion. La version standard utilise des joints NBR adaptés aux huiles hydrauliques à base minérale. Lorsque votre application nécessite des fluides d'ester phosphaté ou d'autres produits hydrauliques synthétiques, vous pouvez spécifier des joints FKM en ajoutant la désignation « V » à votre numéro de pièce.
Spécifications techniques
La plaque sandwich à clapet anti-retour Z2S 10 supporte une pression de service maximale jusqu'à 315 bars, identique à son homologue plus grande Z2S 16. Cette puissance nominale de 31,5 mégapascals signifie que le Z2S 10 fonctionne de manière fiable même dans les circuits hydrauliques à haute pression. La capacité de débit maximale atteint 80 litres par minute dans le sens d'écoulement libre, ce qui convient à la plupart des actionneurs et moteurs hydrauliques de petite et moyenne taille.
Les options de pression de craquage pour le Z2S 10 incluent des réglages de 3, 5, 7,5 et 10 bars. Cette pression de craquage détermine la quantité de pression inverse qui s'accumule avant que la soupape ne siège complètement. Des pressions de fissuration plus faibles permettent un contrôle plus strict avec moins d’accumulation de pression, tandis que des réglages plus élevés tolèrent plus de contre-pression avant le blocage. Votre sélection dépend si votre application nécessite un arrêt immédiat ou peut s'adapter à une certaine augmentation de pression pendant la fermeture.
La plage de températures de fonctionnement s'étend de -30°C à +80°C avec des joints NBR standard. Les variantes de joints FKM fonctionnent de -20°C à +80°C. Ces limites de température couvrent la plupart des environnements d’exploitation d’équipements industriels et mobiles. Votre fluide hydraulique doit maintenir une viscosité comprise entre 2,8 et 500 millimètres carrés par seconde pour un fonctionnement correct du Z2S 10.
La propreté du fluide affecte considérablement la fiabilité de la plaque sandwich du clapet anti-retour Z2S 10. Bosch Rexroth spécifie NAS 1638 Classe 9 ou ISO 4406 20/18/15 comme normes minimales de propreté. L'huile contaminée transporte des particules qui peuvent s'incruster dans les surfaces d'étanchéité, provoquant des fuites ou empêchant la fermeture correcte des vannes. L'installation d'une filtration adéquate en amont du Z2S 10 protège votre investissement et garantit des performances constantes.
Les rapports de zone pilote dans la conception Z2S 10 suivent des proportions similaires à celles des autres vannes de la série Z2S. Le rapport entre la zone pilote et la zone de blocage crée un avantage mécanique de sorte qu'une pression pilote relativement faible peut ouvrir la vanne contre une pression élevée du système. Cette conception signifie que vous n'avez pas besoin d'alimentations pilotes haute pression séparées pour faire fonctionner efficacement le Z2S 10.
Applications courantes
Les équipements hydrauliques mobiles intègrent fréquemment la plaque sandwich à clapet anti-retour Z2S 10. Les pelles compactes, les chargeuses compactes et les machines agricoles bénéficient de la petite taille et de la fonction de blocage fiable de la valve. Lorsqu'un godet de chargeuse retient des matériaux au-dessus de sa tête, le Z2S 10 empêche la dérive des vérins même si les flexibles hydrauliques tombent en panne ou si l'opérateur déplace par inadvertance les leviers de commande en position neutre.
Les équipements de presse industrielle utilisent le Z2S 10 pour maintenir la position du vérin pendant les opérations de formage. Les presses à emboutir les métaux, les presses à frein et les machines de moulage par compression ont besoin de cylindres qui maintiennent des positions exactes pendant que les forces de formage s'appliquent. La caractéristique d'absence de fuite de la plaque sandwich à clapet anti-retour Z2S 10 garantit la précision dimensionnelle des pièces finies en éliminant tout mouvement du cylindre pendant le cycle de pressage.
Les machines à bois intègrent le Z2S 10 pour les circuits de serrage et de maintien. Les routeurs CNC, les plaqueuses de chants et les scies à panneaux utilisent des pinces hydrauliques pour sécuriser les pièces pendant les opérations de coupe. Le format de plaque sandwich permet aux constructeurs de machines de créer des collecteurs de vannes compacts intégrant plusieurs circuits de serrage dans un espace limité sous les tables de travail.
Les tables élévatrices et les tables élévatrices à ciseaux s'appuient sur le Z2S 10 pour la sécurité du maintien des charges. Lorsqu'une plate-forme élévatrice supporte des travailleurs ou des matériaux dans des positions élevées, la plaque sandwich à clapet anti-retour Z2S 10 offre une sécurité redondante en bloquant les ports du cylindre indépendamment de la valve directionnelle principale. Même en cas de défaillance des vannes de commande ou de rupture des conduites hydrauliques, le Z2S 10 empêche une descente incontrôlée.
Les machines de moulage par injection plastique de plus petit tonnage utilisent le Z2S 10 pour les circuits de serrage des moules. La valve maintient une force de serrage précise tout au long du cycle d'injection et de refroidissement. Le montage sur plaque sandwich simplifie la conception du collecteur car les ingénieurs peuvent empiler plusieurs fonctions de vanne verticalement plutôt que de les disposer selon des motifs horizontaux plus grands.
Achats et prix
La plaque sandwich pour clapet anti-retour Bosch Rexroth d'origine Z2S 10 unités coûte généralement entre 180 et 280 dollars américains par l'intermédiaire de distributeurs agréés. Les canaux officiels de Rexroth fournissent une documentation technique complète, une couverture de garantie et un accès à l'assistance technique d'application. Les délais de livraison sont généralement d'une à deux semaines pour les configurations standards conservées en stock du distributeur.
Les fournisseurs hydrauliques spécialisés comme Airline Hydraulics et [BuyRexroth.com](http://buyrexroth.com/) maintiennent des stocks spécifiquement pour le marché nord-américain. Ces distributeurs expédient souvent dans un délai de trois à sept jours et peuvent proposer des forfaits lorsque vous commandez plusieurs vannes ou des systèmes hydrauliques complets. Leur prix se situe généralement entre 170 et 260 dollars selon la quantité et la configuration.
Les acheteurs européens peuvent accéder au Z2S 10 via les centres de service Bosch Rexroth locaux et les distributeurs agréés en Allemagne, en France, en Italie et sur d'autres marchés. Les prix sur les marchés européens se situent entre 160 et 250 euros environ, avec des délais de livraison similaires à ceux des sources nord-américaines.
Des fabricants alternatifs produisent des versions compatibles de la plaque sandwich pour clapet anti-retour Z2S 10. Le fabricant chinois Huade Hydraulic fabrique la série HD Z2S 10 qui conserve le même modèle de montage CETOP 05 et des spécifications similaires. Ces alternatives coûtent généralement 25 à 35 % de moins que les produits Rexroth authentiques, soit entre 120 et 200 dollars. Le compromis implique une documentation technique réduite et un support de garantie moins complet.
Lors de la commande du Z2S 10, vérifiez le numéro de pièce complet, y compris la désignation de la série, le code de pression de fissuration et les spécifications du matériau du joint. Un numéro de pièce complet pourrait ressembler à Z2S10-1-5X pour une vanne à pression de craquage de 3 bars avec joints NBR de la série 5X actuelle. L'ajout de "/V" spécifie les joints FKM, tandis que la configuration de blocage (A, B ou AB) apparaît plus tôt dans la séquence de numéros de pièce.
Directives d'installation
L'installation d'une plaque sandwich pour clapet anti-retour Z2S 10 nécessite une attention particulière à la préparation de la surface de montage. La surface de contact doit atteindre une rugosité maximale de Ra 0,8 et maintenir une planéité inférieure à 0,01 mm par 100 mm de longueur de surface. Ces spécifications ne constituent pas des recommandations facultatives. Les surfaces de montage rugueuses ou déformées provoqueront des fuites du joint torique qui compromettront l'objectif même de l'utilisation d'un clapet anti-retour sans fuite.
Le Z2S 10 utilise des tailles de joints toriques spécifiques qui diffèrent des modèles Z2S plus grands. Les ports principaux A, B, P et T nécessitent des joints toriques mesurant un diamètre extérieur de 16 mm et une section transversale de 2 mm. Les ports pilotes X et Y utilisent des joints toriques plus petits de 8 mm sur 1,5 mm. Avant l'installation, vérifiez que vous disposez du bon kit de joints toriques, car l'utilisation de mauvaises tailles garantit des problèmes de fuite et de contamination potentiels.
Les spécifications de couple sont très importantes pour les installations à plaques sandwich. Serrez les quatre boulons de montage M8 à 41 Newton-mètres en diagonale. Les deux boulons auxiliaires M5 nécessitent un couple de 8,8 Newton-mètres. Un couple insuffisant entraîne des fuites et un déplacement potentiel de la vanne, tandis qu'un couple excessif peut déformer le corps de la vanne en aluminium ou en fonte. Utilisez toujours une clé dynamométrique calibrée plutôt que des clés à chocs ou une estimation au toucher.
Positionnez la plaque sandwich pour clapet anti-retour Z2S 10 de manière à ce que les goupilles de positionnement s'alignent précisément avec les trous de votre collecteur de montage ou de votre sous-plaque. Ces goujons empêchent les mouvements latéraux qui pourraient cisailler les joints toriques pendant les cycles de pression. Nettoyez soigneusement toutes les surfaces de montage avant l'assemblage pour éliminer les copeaux métalliques, la saleté ou l'ancien matériau de joint qui pourrait compromettre l'étanchéité.
Après avoir sécurisé tous les boulons, remplissez votre système hydraulique de liquide propre et faites fonctionner les actionneurs plusieurs fois avant d'appliquer des charges de travail complètes. Cette procédure de rodage purge l'air emprisonné et vérifie que le Z2S 10 fonctionne correctement. Surveillez toute fuite externe autour des joints toriques lors du fonctionnement initial. Les petites fuites qui apparaissent lors de la première pressurisation indiquent souvent un serrage incorrect des boulons ou une contamination de la surface.
Considérations sur l'intégration du système
La plaque sandwich pour clapet anti-retour Z2S 10 s'installe généralement entre une vanne de commande directionnelle et l'actionneur hydraulique qu'elle contrôle. Cet emplacement permet au Z2S 10 de bloquer les ports de l'actionneur lorsque la vanne directionnelle se déplace en position neutre. Les ports pilotes se connectent aux ports de travail de la valve directionnelle afin que tout écoulement intentionnel à travers la valve directionnelle ouvre également le Z2S 10 dans la direction appropriée.
Lors de l'intégration du Z2S 10 dans des applications à cylindre vertical telles que des tables élévatrices ou des vérins de presse, faites attention à la plomberie du port pilote. La pression pilote doit vaincre à la fois le ressort de pression de fissuration et toute pression du système tentant de forcer la fermeture de la vanne. Une pression pilote insuffisante empêchera la vanne de s'ouvrir, laissant votre actionneur verrouillé en position même lorsque vous commandez un mouvement.
Les connexions des ports du réservoir nécessitent une attention particulière avec le Z2S 10. Le port pilote Y se connecte généralement au réservoir soit directement, soit via le port du réservoir de la valve directionnelle. Cette connexion doit atteindre la véritable pression atmosphérique pour que la vanne se ferme de manière fiable. Toute contre-pression dans la conduite du réservoir peut empêcher la fermeture complète de la vanne, entraînant une dérive indésirable de l'actionneur.
Tenez compte de la chute de pression à travers la plaque sandwich du clapet anti-retour Z2S 10 lors du dimensionnement de votre système hydraulique. Un Z2S 10 fonctionnant correctement affiche une perte de pression inférieure à 3 bars au débit nominal maximum dans le sens d'écoulement libre. Cette chute de pression réduit la force disponible au niveau de votre actionneur et génère de la chaleur dans votre huile hydraulique. Le surdimensionnement du Z2S 10 pour vos besoins de débit minimise la chute de pression et améliore l'efficacité du système.
Plusieurs vannes Z2S 10 peuvent être empilées dans des configurations à plaques sandwich pour contrôler plusieurs actionneurs à partir d'un collecteur compact. Cette approche modulaire simplifie la plomberie et réduit le nombre d'emplacements de montage de vannes séparés nécessaires. Cependant, chaque couche de vanne supplémentaire augmente la hauteur de la pile et augmente le nombre de joints toriques qui nécessitent une installation correcte.
Exigences d'entretien
La plaque sandwich à clapet anti-retour Z2S 10 nécessite un entretien relativement minimal lorsqu'elle fonctionne conformément aux spécifications de conception. Planifiez des inspections tous les six à douze mois en fonction de votre cycle de service et de votre environnement d'exploitation. Lors des inspections, vérifiez toute infiltration d'huile externe autour des joints toriques et vérifiez que les actionneurs maintiennent correctement leur position lorsque les vannes directionnelles se centrent.
Testez le fonctionnement du pilote en commandant un mouvement lent de l’actionneur et en confirmant un mouvement fluide et cohérent. Un mouvement saccadé ou hésitant peut indiquer que le Z2S 10 ne s'ouvre pas complètement en raison d'une contamination ou d'une pression pilote insuffisante. Mesurez la pression pilote aux ports X et Y dans les conditions de fonctionnement pour vérifier qu'elle dépasse la spécification de pression de fissuration plus toute friction dans le circuit pilote.
Remplacez les joints toriques tous les deux à cinq ans à titre de maintenance préventive, que vous observiez ou non des fuites. Les matériaux d'étanchéité NBR et FKM durcissent progressivement à cause des cycles thermiques et de l'exposition chimique au fil du temps. Les joints durcis perdent leur capacité à s'adapter aux irrégularités mineures de la surface, permettant éventuellement des fuites. Lors du remplacement des joints, inspectez les surfaces du clapet et du siège de la vanne pour détecter toute rayure, érosion ou contamination incrustée.
Surveillez la chute de pression à travers la plaque sandwich du clapet anti-retour Z2S 10 pendant le fonctionnement régulier. Une chute de pression croissante au fil du temps indique une accumulation de contamination dans les passages internes ou une obstruction partielle de l'élément à clapet. N'ignorez pas les chutes de pression qui augmentent progressivement, car elles signalent l'apparition de problèmes qui finiront par entraîner une défaillance complète de la vanne.
Si le Z2S 10 ne se libère pas lorsque la pression pilote s'applique, vérifiez d'abord que la pression pilote est adéquate à l'entrée de la vanne. Les passages pilotes bloqués ou restreints provoquent souvent des échecs de largage. Vérifiez que les raccords du réservoir atteignent effectivement la pression atmosphérique sans restriction. Si ces circuits vérifient correctement mais que la vanne ne se libère toujours pas, une contamination interne a probablement bloqué le mécanisme du clapet.
Une défaillance complète de la vanne, où une fuite arrière se produit, signifie que le clapet ou le siège a subi des dommages. Des particules métalliques provenant d'ailleurs dans votre système peuvent s'incruster dans les surfaces d'étanchéité, empêchant une fermeture étanche. À ce stade, remplacez toute la vanne Z2S 10 plutôt que de tenter des réparations sur site. L'usinage de précision requis pour des surfaces d'étanchéité appropriées rend les réparations sur site peu pratiques.
Comparaison des alternatives de taille 10
Parker Hannifin fabrique des clapets anti-retour pilotés dans des gammes de tailles similaires à celles du Z2S 10. Les vannes sandwich CETOP 05 de Parker offrent des spécifications comparables avec des conceptions internes légèrement différentes. Leur prix correspond généralement aux niveaux de Bosch Rexroth, votre choix dépend donc davantage des composants du système existants et des relations avec les distributeurs que de considérations de coût.
HYDAC produit des clapets anti-retour à plaques sandwich qui se montent sur des modèles ISO 4401-05 correspondant à l'empreinte Z2S 10. HYDAC met l'accent sur la résistance à la corrosion et propose des variantes avec des fonctionnalités de pré-ouverture qui réduisent les chocs hydrauliques lors des transitions de vannes. Leur prix est environ 10 à 15 % plus élevé que celui de la plaque sandwich à clapet anti-retour Z2S 10, mais les applications sensibles aux pics de pression peuvent justifier le supplément.

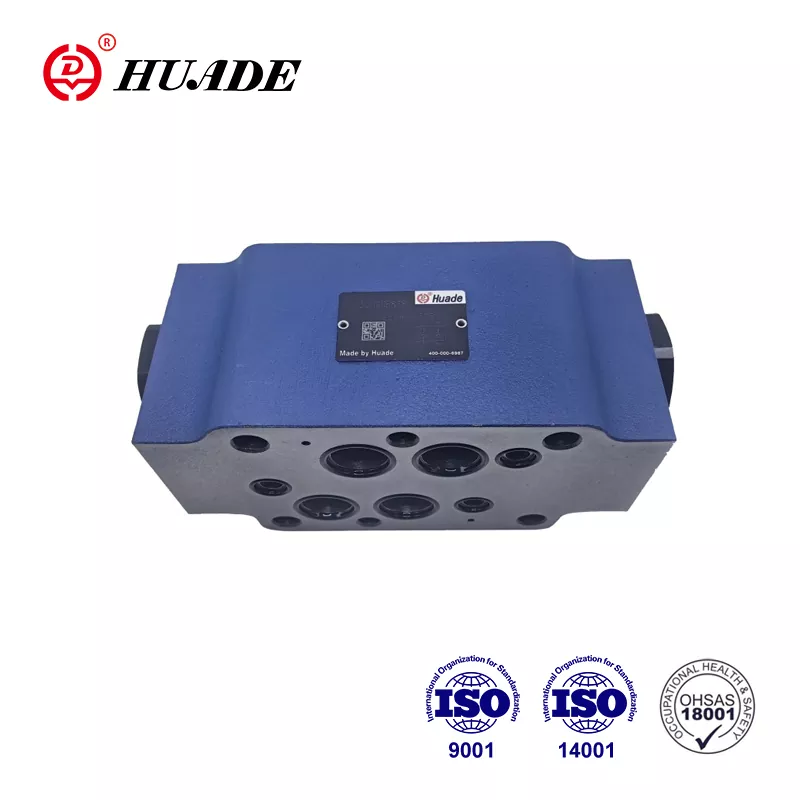

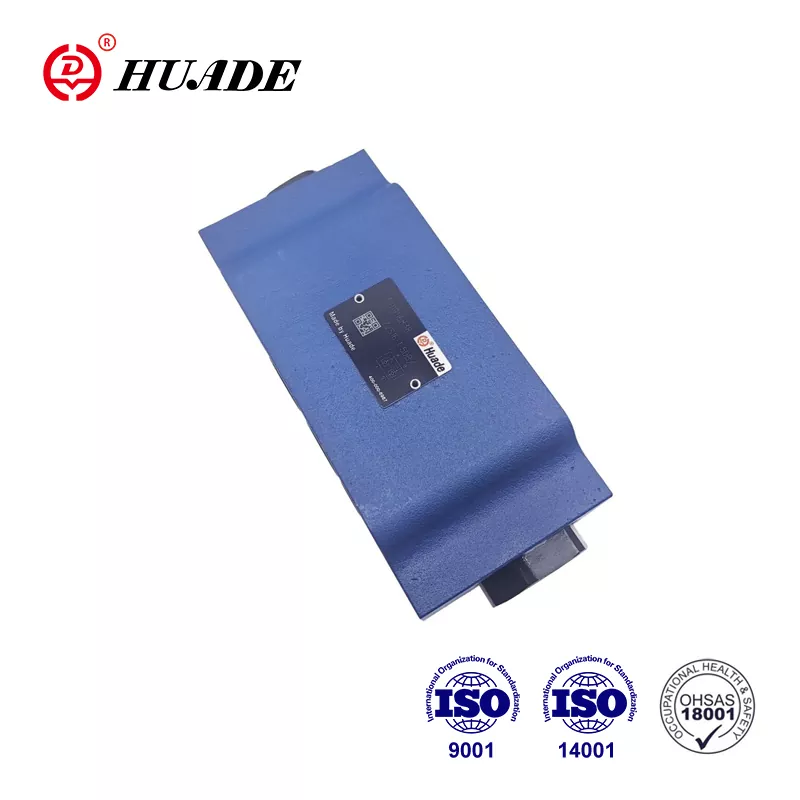

Le Huade HD Z2S 10 représente une option de remplacement direct fabriquée en Chine. Huade conserve des dimensions de montage, des modèles de ports et des pressions nominales identiques tout en vendant à des prix nettement inférieurs. De nombreux utilisateurs déploient avec succès les vannes Huade dans des applications sensibles aux coûts où les temps d'arrêt entraînent des conséquences gérables. Cependant, les systèmes de sécurité critiques bénéficient de l'expérience reconnue en matière de qualité et d'une assistance technique complète de Bosch Rexroth.
Eaton Vickers produit des clapets anti-retour pilotes optimisés pour des débits plus élevés. Si votre application repousse la limite de 80 litres par minute du Z2S 10, envisagez des alternatives Vickers qui peuvent offrir de meilleures caractéristiques de débit. Leurs modèles de montage utilisent des dimensions similaires mais pas identiques, alors vérifiez la compatibilité avant de commander.
Sun Hydraulics fabrique des clapets anti-retour pilotés de type cartouche qui offrent une alternative aux conceptions à plaques sandwich. Bien qu'elles ne remplacent pas directement le Z2S 10, les cartouches Sun peuvent réaliser des fonctions similaires avec différentes conceptions de collecteurs. Cette option est judicieuse principalement pour les nouvelles conceptions de systèmes plutôt que pour les applications de modernisation.
Variations de série et numéros de pièces
Bosch Rexroth produit la plaque sandwich pour clapet anti-retour Z2S 10 dans plusieurs désignations de séries. La série 5X représente la production actuelle de joints NBR pour les applications d'huile minérale. Les séries antérieures comme 50 et 60 apparaissent toujours dans les systèmes existants, mais les nouvelles installations devraient spécifier des composants 5X pour une meilleure disponibilité des pièces à l'avenir.
L'ajout d'un « V » au numéro de pièce spécifie les joints FKM au lieu du NBR standard. Par exemple, le Z2S10-1-5X utilise des joints d'huile minérale tandis que le Z2S10-1-5X/V utilise des joints FKM conçus pour les esters de phosphate ou les fluides synthétiques. Cette distinction est importante dans des applications telles que l'hydraulique résistante au feu ou les systèmes utilisant des huiles biodégradables respectueuses de l'environnement.
La configuration de blocage apparaît dans le numéro de pièce sous forme de lettre code. "A" indique un blocage uniquement sur le port A, "B" bloque uniquement le port B et "AB" bloque les deux ports. La plupart des applications utilisent la configuration AB car elle offre une flexibilité maximale pour diverses conceptions de circuits. Le blocage à port unique sert à des fins spécialisées où vous devez tenir sur un seul côté d'un actionneur.
La pression de craquage apparaît sous la forme d'un code numérique : « 1 » indique 3 bars, « 2 » indique 5 bars, « 3 » signifie 7,5 bars et « 4 » désigne 10 bars de pression de craquage. Des pressions de fissuration plus faibles permettent un contrôle plus strict mais peuvent permettre une contre-pression plus importante avant la mise en place. Des pressions de fissuration plus élevées tolèrent mieux les fluctuations de pression du système mais nécessitent plus de pression pilote pour s'ouvrir.
Les numéros de pièces complets tels que R900409844 ou R900481624 identifient des configurations Z2S 10 spécifiques dans le système de commande de Bosch Rexroth. Utilisez toujours ces numéros de pièces complets lors de la commande de pièces de rechange afin de vous assurer de recevoir exactement les spécifications de vanne adaptées à votre application. Des descriptions génériques ou des numéros de pièces incomplets peuvent entraîner la réception de configurations incorrectes.
Dépannage des problèmes courants
Lorsque la plaque sandwich du clapet anti-retour Z2S 10 ne parvient pas à maintenir la charge et permet la dérive de l'actionneur, plusieurs causes méritent d'être étudiées. Tout d’abord, vérifiez que les ports pilotes ne reçoivent pas de pression involontaire qui ouvre la vanne. Des conduites pilotes interconnectées ou des valves directionnelles qui fuient peuvent appliquer suffisamment de pression pour ouvrir le Z2S 10 même si vous vous attendez à ce qu'il se bloque.
Vérifiez la contamination du fluide hydraulique en prélevant un échantillon d'huile et en l'analysant pour le nombre de particules. Même les fines particules invisibles à l’œil nu peuvent empêcher une bonne étanchéité. Si les niveaux de contamination dépassent les spécifications ISO 4406 20/18/15, nettoyez ou remplacez les filtres du système et envisagez d'ajouter une filtration plus fine en amont du Z2S 10.
Examinez attentivement les modèles de fuites externes. Les fuites autour des rainures du joint torique indiquent soit des joints endommagés, un couple de boulon inapproprié ou des surfaces de montage déformées. Les infiltrations d'huile du corps de la vanne lui-même suggèrent des dommages internes nécessitant un remplacement complet de la vanne. N'essayez jamais de réparer des composants internes sur le terrain car la précision requise dépasse les capacités typiques d'un atelier.
Si le Z2S 10 ne se libère pas lorsque vous appliquez une pression pilote, mesurez la pression réelle aux ports pilotes X et Y pendant le fonctionnement. Vous avez besoin d'une pression dépassant les spécifications de pression de fissuration ainsi que de toute friction dans les passages pilotes. Une pression de pilotage insuffisante est la cause la plus fréquente des échecs de déclenchement. Vérifiez les conduites pilotes bloquées, les passages pilotes sous-dimensionnés ou la pression inadéquate de votre valve directionnelle.
Un bruit inhabituel provenant de la plaque sandwich du clapet anti-retour Z2S 10 pendant le fonctionnement indique généralement une cavitation ou un entraînement d'air. Vérifiez que les connexions de votre réservoir maintiennent des niveaux d'huile appropriés et que les conduites d'aspiration n'introduisent pas d'air. Les dommages causés par la cavitation peuvent rapidement détruire les surfaces du siège de soupape et du clapet, nécessitant un remplacement complet.
Développements futurs
La conception des systèmes hydrauliques continue d’évoluer vers une plus grande capacité de surveillance et de diagnostic. Alors que la plaque sandwich de base pour clapet anti-retour Z2S 10 reste un composant purement mécanique, les systèmes modernes intègrent de plus en plus de capteurs de pression et de transducteurs de position dans les collecteurs de vannes. Ces capteurs fournissent des informations en temps réel sur le fonctionnement des vannes et l'état du système sans nécessiter de modifications du Z2S 10 lui-même.
L'évolution vers les systèmes électrohydrauliques crée de nouvelles applications pour les clapets anti-retour pilotés. Les actionneurs électriques assurent un positionnement précis tandis que les circuits hydrauliques fournissent une force de secours élevée, et le Z2S 10 sécurise les positions hydrauliques pendant les coupures de courant. Cette relation complémentaire élargit les cas d’utilisation des clapets anti-retour compacts dans les systèmes électriques hybrides.
Les réglementations environnementales entraînent des changements dans les formulations des fluides hydrauliques. Les huiles biodégradables et les alternatives à faible toxicité gagnent des parts de marché, en particulier dans les équipements mobiles et les endroits écologiquement sensibles. Les futures spécifications Z2S 10 pourraient inclure des matériaux d'étanchéité spécifiquement optimisés pour ces nouveaux types de fluides au-delà des options actuelles NBR et FKM.
La miniaturisation se poursuit dans le domaine de l'hydraulique mobile alors que les fabricants d'équipements recherchent une réduction de poids et une efficacité améliorée. Le Z2S 10 convient déjà bien aux applications compactes, mais des variantes encore plus petites pourraient émerger pour les systèmes micro-hydrauliques dans la robotique et les équipements de fabrication de précision.
Faire votre sélection
Le choix de la plaque sandwich à clapet anti-retour Z2S 10 commence par le calcul de vos besoins en débit maximum. Si vos actionneurs ont besoin de plus de 80 litres par minute, les modèles plus grands Z2S 16 ou Z2S 22 conviennent mieux à votre application. Pour des débits inférieurs à 80 litres par minute, le Z2S 10 offre des performances optimales dans un boîtier compact.
Déterminez ensuite votre pression de fonctionnement maximale. La pression nominale de 315 bars du Z2S 10 gère la plupart des applications d'équipements industriels et mobiles. Si votre système fonctionne en dessous de 150 bars, vous êtes tout à fait dans les limites des capacités de la vanne. Les systèmes approchant ou dépassant 250 bars nécessitent une attention particulière à tous les composants du système, y compris une filtration appropriée et l'entretien des joints.
Tenez compte attentivement de vos contraintes d’espace de montage. La plaque sandwich Z2S 10 ajoute 25 mm à la hauteur de la pile et l'enveloppe globale mesure 162 mm sur 57 mm. Vérifiez que la zone de montage de votre collecteur ou de votre vanne s'adapte à ces dimensions avec un dégagement adéquat pour les connexions hydrauliques et l'accès de maintenance.
La compatibilité des fluides détermine le choix du matériau du joint. Les joints NBR standard fonctionnent de manière fiable avec les huiles hydrauliques à base de pétrole qui constituent la majorité des applications industrielles et mobiles. Les fluides à base d'ester de phosphate, les systèmes hydrauliques synthétiques ou les huiles biodégradables nécessitent des joints FKM spécifiés en ajoutant la désignation V à votre numéro de pièce.
Les considérations budgétaires déterminent si vous choisissez des composants Bosch Rexroth authentiques ou des alternatives compatibles. Les applications de sécurité critiques où une défaillance de vanne pourrait provoquer des blessures ou des dommages matériels importants justifient la prime pour l'équipement d'origine. Les applications moins exigeantes pourraient accepter des alternatives à coûts optimisés proposées par des fabricants comme Huade sans compromettre une fiabilité acceptable.
La plaque sandwich à clapet anti-retour Z2S 10 offre des performances éprouvées dans les applications hydrauliques compactes. Sa combinaison de blocage fiable, de déclenchement piloté et de format de plaque sandwich peu encombrant le rend adapté aux équipements mobiles, aux machines industrielles et aux systèmes de fabrication spécialisés. Comprendre les spécifications, les exigences d'installation et les besoins de maintenance vous aide à déployer efficacement cette vanne dans vos circuits hydrauliques.
