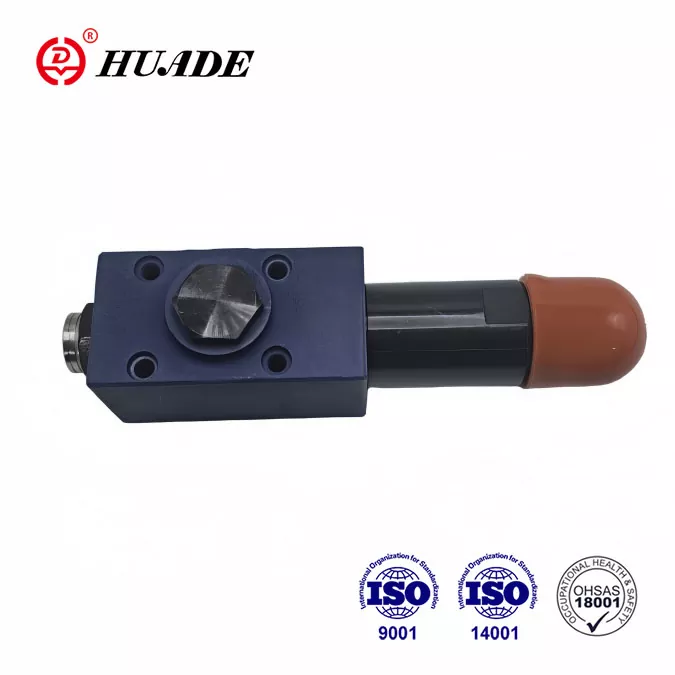

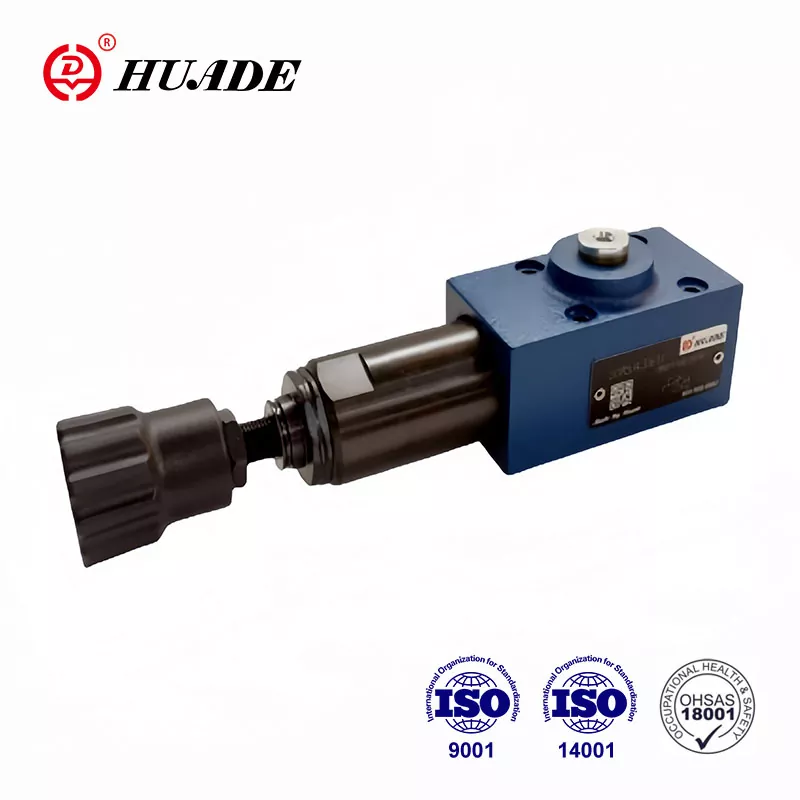

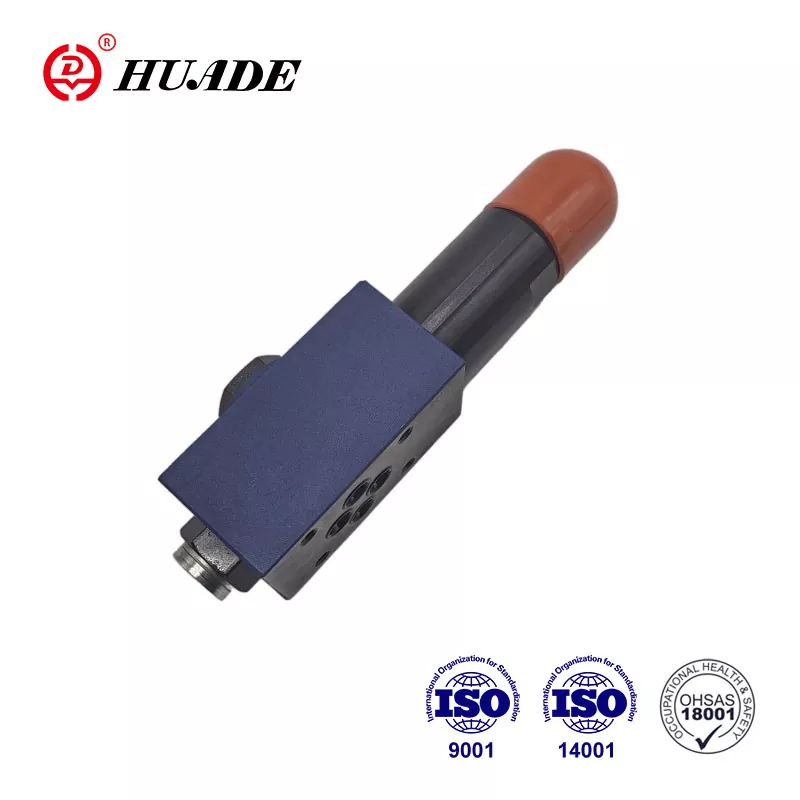

La fonction principale du réducteur de pression DR 6 DP est de contrôler la pression dans le système. Grâce à une coopération à long terme, la série DR 6 DP de Huade® peut remplacer le même type de Rexroth. L'usine est une entreprise nationale clé et a obtenu une série de certificats honorifiques et de brevets en Chine. Huade Hydraulic se concentre sur la praticité de ses produits tout en garantissant la qualité de ses produits. Les prix de ses réducteurs de pression sont relativement bon marché.
|
Pression de fonctionnement maximale (Port P) (MPa) |
jusqu'à 31,5 |
|
Max. pression secondaire (Port A) (MPa) |
jusqu'à2,5 ; jusqu'à 7,5 ; jusqu'à 15,0 ; jusqu'à 21,0 ; jusqu'à31,5 |
|
Contre-pression maximale (Ports T(Y)) (MPa) |
jusqu'à 16 |
|
Débit maximum (L/min) |
jusqu'à 60 |
|
Fluide sous pression Huile minérale |
Huile minérale (pour joint NBR) ou ester de phosphate (pour joint FPM) |
|
Plage de viscosité (mm²/s) |
10~800 |
|
Pressure fluid-temperature range(℃) |
-30 à +80 |
|
Degré de contamination (euh) |
Le degré de contamination maximum autorisé du fluide est conforme à la norme NAS 1638 classe 9. |
|
Poids (kg) |
environ 1,2 |
Caractéristiques:
▶ Montage sur embase
▶ 5 niveaux de pression
▶ 4 éléments de réglage :
. Bouton rotatif
. Vis de réglage avec six pans et capuchon de protection
. Bouton rotatif verrouillable avec échelle
. Bouton rotatif avec échelle
▶ Clapet anti-retour, en option
▶ Schéma de raccordement selon DIN 24 340, forme D, ISO 5781 et CETOP - RP 121H
Application:
Le réducteur de pression de type DR 6 DP est utilisé pour réduire la pression du système.
Le détendeur de type DR 6 DP est un réducteur de pression à 3 voies à commande directe avec fonction de décompression côté secondaire.
La pression secondaire est réglée par l'élément de réglage de la pression (4). Au repos, la vanne est normalement ouverte et le fluide sous pression peut s'écouler sans entrave de l'orifice P à l'orifice A. La pression dans l'orifice A est en même temps, via la conduite de commande (6), présente au niveau du tiroir opposé à l'orifice de compression. printemps(3). Lorsque la pression dans l'orifice A dépasse le niveau de pression réglé au niveau du ressort de compression (3), le tiroir de commande (2) se met en position de commande et maintient la pression réglée dans l'orifice A constante.
L'huile de commande et de pilotage est prélevée du port A via la conduite de commande (6).
Si la pression dans l'orifice A augmente encore en raison de forces externes sur l'actionneur, le tiroir de commande (2) se déplace encore plus vers le ressort de compression (3).
Cela provoque l'ouverture d'un chemin d'écoulement au port A via la plage de commande (8) sur le tiroir de commande (2) vers le réservoir. Une quantité suffisante de fluide sous pression s'écoule ensuite vers le réservoir pour empêcher toute augmentation supplémentaire de la pression.
La chambre à ressort (7) est toujours vidangée vers le réservoir à l'extérieur via l'orifice T(Y).
Pour un retour libre du port A au port P, un clapet anti-retour (5) en option peut être installé.
Un raccord manomètre (1) permet de surveiller la pression secondaire au niveau de la vanne.
structure du DR 6 DP 1-50B
Symboles du DR 6 DP
