Lorsque vous travaillez avec des systèmes hydrauliques, il est important de comprendre chaque composant. Le clapet anti-retour RVP 30 s'impose comme une solution fiable pour contrôler le débit de fluide dans un sens. Ce clapet anti-retour hydraulique, fabriqué par HYDAC, est devenu un choix standard dans les applications de machines industrielles et mobiles.
Qu'est-ce que le clapet anti-retour RVP 30 ?
Le clapet anti-retour RVP 30 est un distributeur directionnel monté sur collecteur conçu pour les systèmes d'huile hydraulique. Il permet au fluide de s'écouler librement du port B au port A tout en bloquant complètement tout flux inverse. Ce contrôle de débit unidirectionnel est essentiel dans de nombreuses applications hydrauliques où la prévention du reflux protège les pompes et maintient la pression du système.
Le RVP 30 utilise une conception de clapet à ressort en acier trempé. Lorsque la pression du fluide provenant de l'orifice B dépasse la force du ressort, la vanne s'ouvre et laisse passer le fluide. Lorsque la pression chute ou tente d'inverser la direction, le ressort repousse le clapet contre le siège, créant ainsi un joint métal sur métal qui empêche toute fuite.
Ce clapet anti-retour est conforme aux normes DIN ISO 1219 et est spécialement conçu pour être monté directement sur des collecteurs hydrauliques ou des plaques de montage. La conception compacte permet d'économiser de l'espace par rapport aux clapets anti-retour en ligne, ce qui rend le RVP 30 idéal pour les systèmes où l'espace d'installation est limité.
Des spécifications techniques qui comptent
Le clapet anti-retour RVP 30 gère des conditions exigeantes avec des spécifications qui répondent aux exigences industrielles. La vanne fonctionne à une pression de service maximale de 350 bars, ce qui équivaut à environ 5 000 psi. Cette pression nominale rend le RVP 30 adapté aux circuits hydrauliques haute pression que l'on trouve couramment dans les équipements lourds.
La capacité de débit atteint jusqu'à 600 litres par minute ou environ 150 gallons par minute. Ce débit élevé signifie que le clapet anti-retour RVP 30 peut gérer des volumes de fluide importants sans créer de chute de pression excessive. La pression de fissuration standard est de 0,5 bar, bien que des options existent pour 0,05 à 4,5 bar en fonction des besoins de l'application. Des pressions de fissuration plus faibles permettent à la vanne de s'ouvrir plus facilement, tandis que des réglages plus élevés offrent une meilleure étanchéité contre le reflux.
Le corps de la vanne est en acier au carbone avec placage au phosphate ou au zinc pour une résistance à la corrosion. Le clapet lui-même utilise de l'acier trempé et poli pour plus de durabilité. Les joints standard sont en fluoroélastomère FKM, qui supporte des températures allant de moins 20 degrés Celsius à plus de 80 degrés Celsius. Certaines versions étendent la plage inférieure à moins 30 degrés Celsius.
Le RVP 30 pèse environ 10,3 kilogrammes et se connecte via des ports filetés dimensionnés pour des raccords à joint torique NPTF, BSPP ou SAE de 1,5 pouce. Le modèle de montage utilise quatre boulons et peut être installé dans n'importe quelle orientation sans affecter les performances.
Comment fonctionne le clapet anti-retour RVP 30 dans des applications réelles
Comprendre où s'adapte le clapet anti-retour RVP 30 permet de clarifier sa valeur. Une application courante est la protection des pompes. Lorsqu'une pompe hydraulique s'arrête, le liquide peut tenter de refluer à travers la pompe. Ce flux inverse peut endommager les composants de la pompe ou permettre une chute soudaine de la pression du système. L'installation du RVP 30 à la sortie de la pompe évite ce reflux et protège la pompe des dommages.
Les circuits d'accumulateurs bénéficient également du clapet anti-retour RVP 30. Les accumulateurs stockent le fluide sous pression pour une libération rapide en cas de besoin. Le clapet anti-retour maintient la pression dans l'accumulateur en empêchant le fluide de refluer dans le système principal lorsque la pression chute. Cela permet de conserver l'énergie stockée disponible pour le prochain cycle de travail.
Les machines mobiles comme les pelles et les chargeuses utilisent le RVP 30 dans l'ensemble de leurs systèmes hydrauliques. Ces machines fonctionnent dans des conditions difficiles avec des vibrations constantes et des charges variables. Le joint métal sur métal du clapet anti-retour maintient zéro fuite même lorsque les composants chauffent lors d'une utilisation intensive. Cette fiabilité réduit les temps d'arrêt d'environ 20 à 30 % par rapport aux systèmes utilisant des clapets anti-retour de moindre qualité.
Les lignes de production de fabrication intègrent le clapet anti-retour RVP 30 dans les presses, les machines de moulage par injection et les équipements d'assemblage automatisés. Le temps de réponse rapide de la vanne et la faible chute de pression permettent à ces systèmes de fonctionner sans problème sans gaspiller d'énergie. Les mêmes principes s'appliquent aux systèmes de contrôle du pas des éoliennes et aux équipements marins où la fiabilité ne peut être compromise.
Caractéristiques de chute de pression
Chaque vanne crée une certaine résistance au débit, qui se manifeste par une chute de pression. Le clapet anti-retour RVP 30 minimise cette perte d'énergie grâce à sa conception interne simplifiée. À 100 litres par minute, la chute de pression est d'environ 0,5 bar. Celui-ci augmente jusqu'à environ 1,2 bar à 200 litres par minute et atteint environ 4,8 bars au débit maximum de 600 litres par minute.
Ces valeurs de chute de pression sont relativement faibles pour un clapet anti-retour de cette taille et de cette capacité. Une chute de pression plus faible signifie moins d’énergie gaspillée sous forme de chaleur et un fonctionnement plus efficace du système. La relation entre le débit et la chute de pression n'est pas linéaire, la chute de pression augmentant plus rapidement à des débits plus élevés en raison de la turbulence et du frottement.
Les concepteurs de systèmes peuvent utiliser ces chiffres de chute de pression pour calculer les pertes totales du système et dimensionner les pompes de manière appropriée. Le clapet anti-retour RVP 30 contribue de manière minime à l'inefficacité globale du système, ce qui est important lors de l'optimisation de la consommation d'énergie dans les grandes installations industrielles.
Comparaison du RVP 30 aux alternatives
Le marché des vannes hydrauliques offre de nombreuses options de clapets anti-retour. Le clapet anti-retour RVP 30 rivalise principalement sur la fiabilité et les performances plutôt que sur le prix. Bosch Rexroth produit des vannes similaires conçues pour une pression et un débit comparables, parfois dotées de capacités de surveillance électronique qui font appel aux systèmes automatisés. Parker Hannifin propose des clapets anti-retour légèrement plus légers et plus faciles à intégrer dans des conceptions compactes.

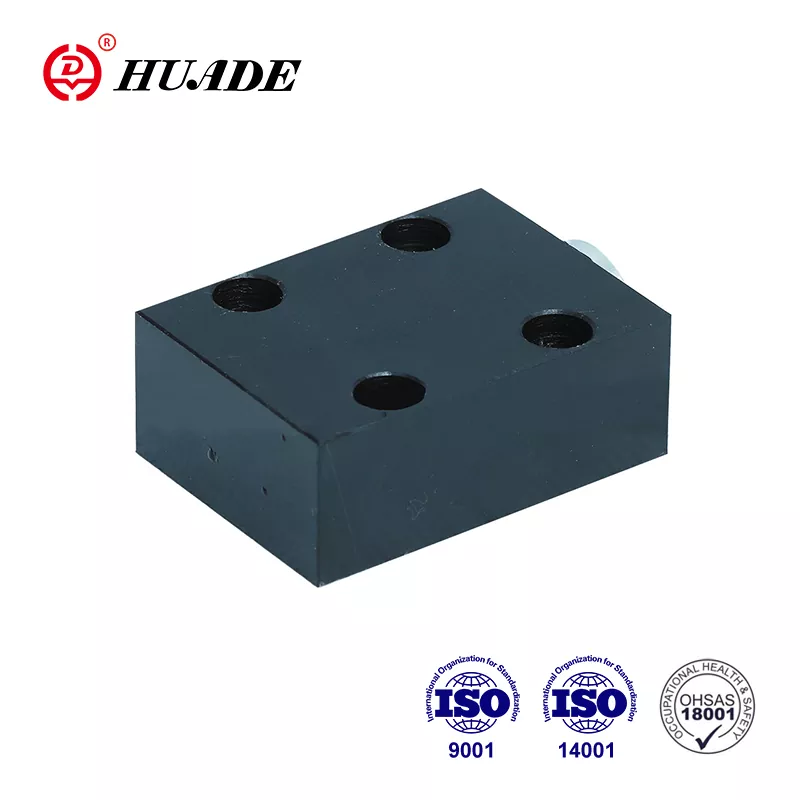

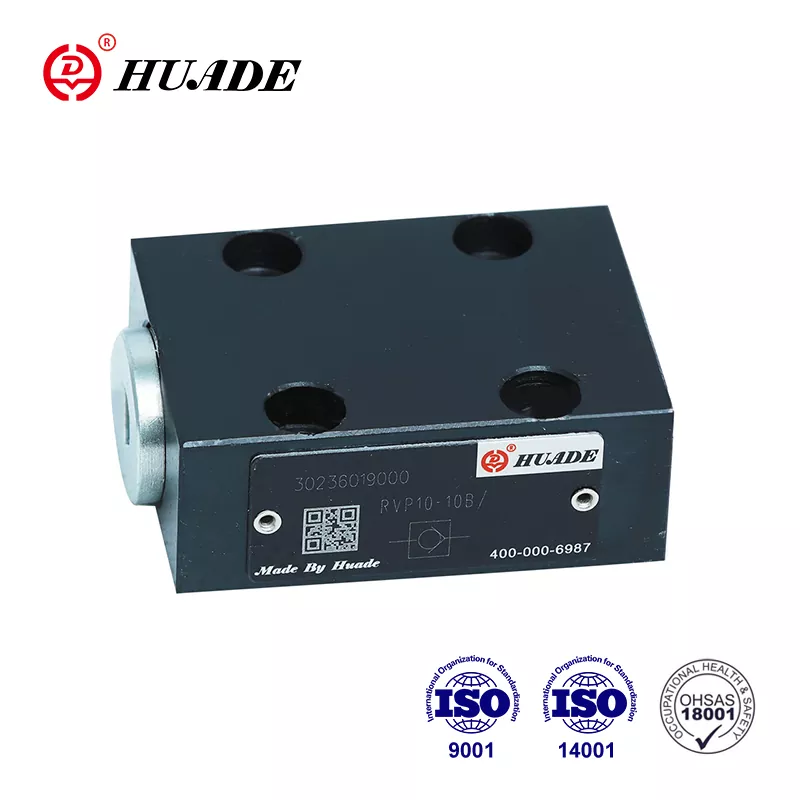

Les fabricants chinois comme Huade produisent des clapets anti-retour répondant aux spécifications du RVP 30 à des prix inférieurs de 30 à 50 %. Ces alternatives répondent aux normes de certification ISO et fonctionnent bien dans les applications où les contraintes budgétaires comptent plus que l'héritage de la marque. Le compromis implique généralement une assistance technique moins complète et une durée de vie potentiellement plus courte dans des conditions extrêmes.
Les clapets anti-retour Eaton Vickers offrent une bonne compatibilité avec les composants standard SAE et maintiennent une large disponibilité via les réseaux de distribution. Le clapet anti-retour RVP 30 se distingue par la précision technique d'HYDAC et le calcul du temps moyen de défaillance sur 150 ans. Cette projection de longévité provient de tests approfondis et de données de terrain provenant de milliers d'installations.
Pour les applications nécessitant une fiabilité absolue, telles que les plates-formes pétrolières offshore ou les processus de fabrication critiques, le RVP 30 justifie son prix élevé. Pour un usage industriel général avec accès à une maintenance régulière, des alternatives moins coûteuses peuvent fournir des performances adéquates.
Directives d'installation
Une installation correcte garantit que le clapet anti-retour RVP 30 fonctionne comme prévu. La surface de montage doit être plate à moins de 0,01 millimètre par 100 millimètres et lisse jusqu'à une finition de surface de 0,8 micromètre ou mieux. Ces spécifications empêchent les fuites autour du corps de la vanne et garantissent une répartition uniforme de la charge sur les boulons de montage.
Le type de thread doit correspondre aux connexions du système, qu'elles soient NPTF, BSPP ou SAE. L’utilisation d’une mauvaise norme de filetage peut entraîner un filetage croisé ou une mauvaise étanchéité. Appliquer un produit d'étanchéité pour filetage adapté aux systèmes hydrauliques, en évitant les produits susceptibles de contaminer le fluide ou de se dégrader sous pression.
Les boulons de montage doivent être de qualité 10.9 ou équivalent et serrés en croix aux valeurs de couple spécifiées dans le manuel d'installation HYDAC. Un serrage inégal peut déformer la surface de montage et créer des chemins de fuite. Le clapet anti-retour RVP 30 peut être installé dans n'importe quelle orientation car il utilise la pression du ressort plutôt que la gravité pour l'étanchéité.
La filtration en amont est essentielle à la longévité des vannes. Le système doit filtrer les particules jusqu'à 20 micromètres ou moins pour répondre au niveau de propreté ISO 4406 de 21/19/16 spécifié pour le RVP 30. La contamination est la principale cause de défaillance du clapet anti-retour, les particules empêchant le clapet de sceller correctement ou de rayer les surfaces d'étanchéité.
Après l'installation, purgez tout l'air du système avant d'appliquer la pleine pression. L'air emprisonné peut provoquer un fonctionnement irrégulier de la vanne et un bruit excessif. Testez le clapet anti-retour en le mettant sous pression dans les deux sens pour confirmer qu'il s'ouvre librement vers l'avant et qu'il est complètement étanche contre le flux inverse.
Entretien et dépannage
Le clapet anti-retour RVP 30 nécessite un entretien minimal lorsqu'il est utilisé conformément aux spécifications. Des intervalles d'inspection de 1 000 à 2 000 heures de fonctionnement sont typiques pour les applications industrielles. Lors de l'inspection, vérifiez s'il y a des fuites externes autour du corps de la vanne et de la surface de montage. Toute fuite visible indique une usure du joint ou une mauvaise installation.
Les tests de pression de fissuration vérifient périodiquement que le ressort ne s'est pas affaibli ou que le clapet n'est pas usé. Si la pression de craquage a augmenté de manière significative, une contamination interne peut empêcher l’ouverture complète de la vanne. Si la pression de fissuration a diminué, une fatigue du ressort ou une dégradation du joint peut se produire.
Le problème le plus courant avec le clapet anti-retour RVP 30 est le blocage du clapet, lorsque le clapet ne s'ouvre ou ne se ferme pas correctement. Cela résulte généralement d'une contamination logée entre le clapet et le siège. Le rinçage du système avec du liquide hydraulique propre résout souvent un collage mineur. Une contamination grave nécessite le démontage et le nettoyage de la vanne ou le remplacement du kit de joints.
HYDAC propose des kits de joints spécifiquement pour le RVP 30, comprenant tous les joints toriques et bagues d'appui. Le remplacement des joints prend généralement moins d’une heure avec des outils manuels de base. Le numéro de pièce du kit de joints pour les joints FKM est SEAL KIT 30FKM. Utilisez toujours des kits de joints HYDAC d'origine ou des équivalents vérifiés pour maintenir les performances de la vanne.
Faire fonctionner le clapet anti-retour RVP 30 au-delà de sa plage de température peut endommager les joints et provoquer des fuites. Les joints FKM conviennent à la plupart des applications hydrauliques à base d'huile minérale, mais les fluides incompatibles comme certaines huiles synthétiques peuvent nécessiter des joints NBR à la place. Vérifiez toujours la compatibilité des fluides avant l’installation.
Où acheter le clapet anti-retour RVP 30
Les options d'achat pour le clapet anti-retour RVP 30 incluent des distributeurs agréés et des fournisseurs en ligne. Le site officiel d'HYDAC permet de commander directement la désignation de modèle RVP-30-01.X avec une livraison en 2 à 4 semaines dans le monde. Cela garantit des composants authentiques avec une garantie complète du fabricant et un accès au support technique.
Les fournisseurs industriels comme MROstop et Motion Industries proposent le clapet anti-retour RVP 30 à un prix compris entre 600 et 850 dollars américains pour les configurations standard. Ces distributeurs maintiennent souvent des stocks pour une expédition immédiate, ce qui facilite le remplacement rapide des vannes afin de minimiser les temps d'arrêt.
Les marchés en ligne, y compris eBay, répertorient les nouvelles vannes RVP 30 de divers vendeurs. Les prix varient d'environ 593 à 857 dollars selon le vendeur et la configuration spécifique du modèle. Les programmes de protection des acheteurs réduisent les risques lors des achats via ces canaux, même si la vérification de la réputation du vendeur reste importante.
Pour les clients qui envisagent des alternatives de coûts, Alibaba met en relation les acheteurs avec des fabricants comme Huade qui produisent des clapets anti-retour compatibles RVP 30. Les prix sont généralement inférieurs de 30 à 50 pour cent aux originaux HYDAC avec des quantités de commande minimales de 1 à 10 pièces. Des délais de livraison de 1 à 2 semaines et des garanties d'un an sont standards. Le cryptage des paiements SSL protège les transactions.
Lorsque vous comparez les sources, tenez compte du coût total, y compris les frais d'expédition, les conditions de garantie et la disponibilité du support technique. Le clapet anti-retour RVP 30 provenant des canaux agréés comprend de la documentation, des fichiers CAO pour la conception du système et un accès aux ingénieurs HYDAC pour les questions d'application. Ces services ajoutent de la valeur au-delà du composant lui-même.
Considérations économiques
Le clapet anti-retour RVP 30 représente un investissement modéré dans un système hydraulique complet. Un prix typique de 500 à 800 euros le positionne comme un composant premium par rapport aux alternatives économiques. Ce coût est justifié par la longue durée de vie de la vanne et ses performances sans fuite, ce qui réduit le gaspillage de fluide et évite la contamination.
Le retour sur investissement provient principalement de la réduction des temps d’arrêt et des coûts de maintenance. Les systèmes utilisant le RVP 30 subissent moins d'arrêts imprévus dus à une défaillance de vanne. Le joint métal sur métal élimine les fuites progressives susceptibles de contaminer les systèmes et d'endommager les composants en aval. Sur une durée d'installation typique de 5 à 10 ans, ces économies dépassent souvent la différence de prix initiale par rapport aux clapets anti-retour moins chers.
L'efficacité énergétique contribue également à la valeur économique. Les caractéristiques de faible chute de pression du clapet anti-retour RVP 30 signifient que moins de puissance de pompe est gaspillée en poussant le fluide à travers la vanne. Dans les grands systèmes fonctionnant en continu, ces économies d’énergie peuvent s’élever à des milliers de dollars par an.
Les coûts de maintenance restent faibles car le RVP 30 utilise des kits de joints standard et ne nécessite que des outils de base pour l'entretien. Les pièces de rechange restent disponibles auprès d'HYDAC et des distributeurs, même pour les vannes installées il y a plusieurs décennies. Cette disponibilité des pièces à long terme protège l’investissement en équipement et réduit le risque d’obsolescence.
Tendances futures et intégration numérique
L’industrie des composants hydrauliques intègre progressivement les capteurs et la surveillance numérique. Alors que le clapet anti-retour RVP 30 actuel est un dispositif purement mécanique, les futures versions pourraient inclure des capteurs de pression ou des contrôleurs de débit intégrés dans le corps du robinet. Ces ajouts permettraient une maintenance prédictive en détectant la dégradation des performances avant qu'une panne complète ne se produise.
Les initiatives de l'Industrie 4.0 favorisent une plus grande connectivité entre les composants hydrauliques et les systèmes de contrôle. Une version intelligente du RVP 30 pourrait communiquer son état à un système de surveillance central, alertant les opérateurs lorsqu'une maintenance est requise ou lorsque les conditions de fonctionnement dépassent les limites de conception. Cette évolution s'aligne sur la tendance plus large vers une maintenance basée sur l'état plutôt que sur des intervalles d'entretien basés sur le temps.
Malgré ces possibilités technologiques, la conception fondamentale du clapet anti-retour RVP 30 restera probablement inchangée. Le mécanisme à clapet à ressort a fait ses preuves au fil des décennies de service dans d'innombrables applications. Toute amélioration numérique compléterait plutôt que remplacerait la fonction mécanique de base.
Faire le bon choix
La sélection du clapet anti-retour RVP 30 dépend de l'adéquation des capacités de la vanne aux exigences du système. Pour les applications nécessitant des pressions nominales maximales jusqu'à 350 bars et des débits jusqu'à 600 litres par minute, le RVP 30 offre des performances éprouvées. Le joint zéro fuite est essentiel dans les systèmes où même de petites quantités de flux inversé posent des problèmes.
Les considérations budgétaires sont importantes pour chaque projet. Le clapet anti-retour RVP 30 coûte plus cher que les alternatives de base mais moins que les vannes à commande électronique ayant des spécifications similaires. Cela le positionne à mi-chemin, où les performances et la fiabilité justifient des prix élevés sans atteindre des niveaux de luxe.
Le support technique et la disponibilité de la documentation favorisent le RVP 30 pour les systèmes complexes où des problèmes d'intégration peuvent survenir. HYDAC fournit une assistance technique et des spécifications détaillées qui aident les concepteurs de systèmes à optimiser la sélection des composants. Cette assistance s'avère précieuse pour résoudre des problèmes inattendus ou repousser les limites de performances.
Le clapet anti-retour RVP 30 a gagné sa réputation grâce à des performances constantes dans des applications exigeantes. Comprendre ses spécifications, ses procédures d'installation appropriées et ses exigences de maintenance aide les utilisateurs à tirer le meilleur parti de ce composant hydraulique. Qu'il s'agisse de protéger des pompes coûteuses, de maintenir la pression de l'accumulateur ou de contrôler le débit dans un équipement mobile, le RVP 30 offre un contrôle de débit unidirectionnel fiable qui assure le bon fonctionnement des systèmes hydrauliques.
