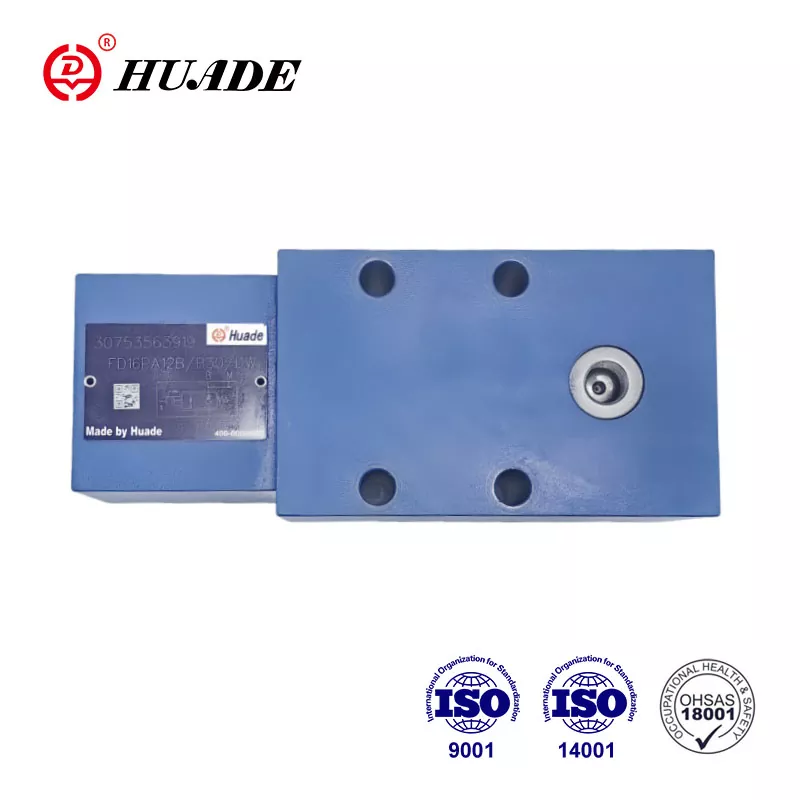

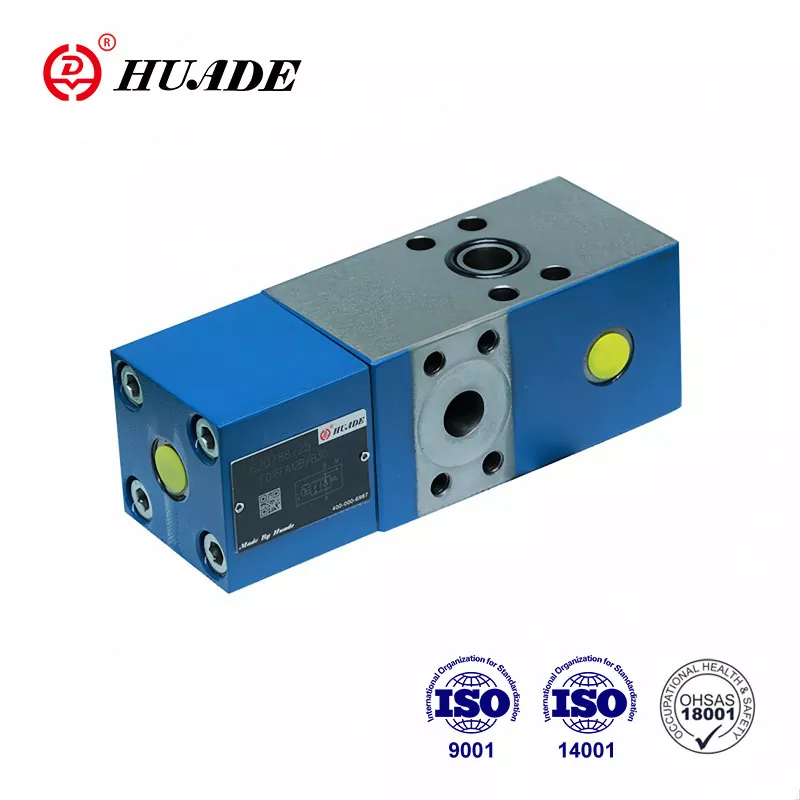

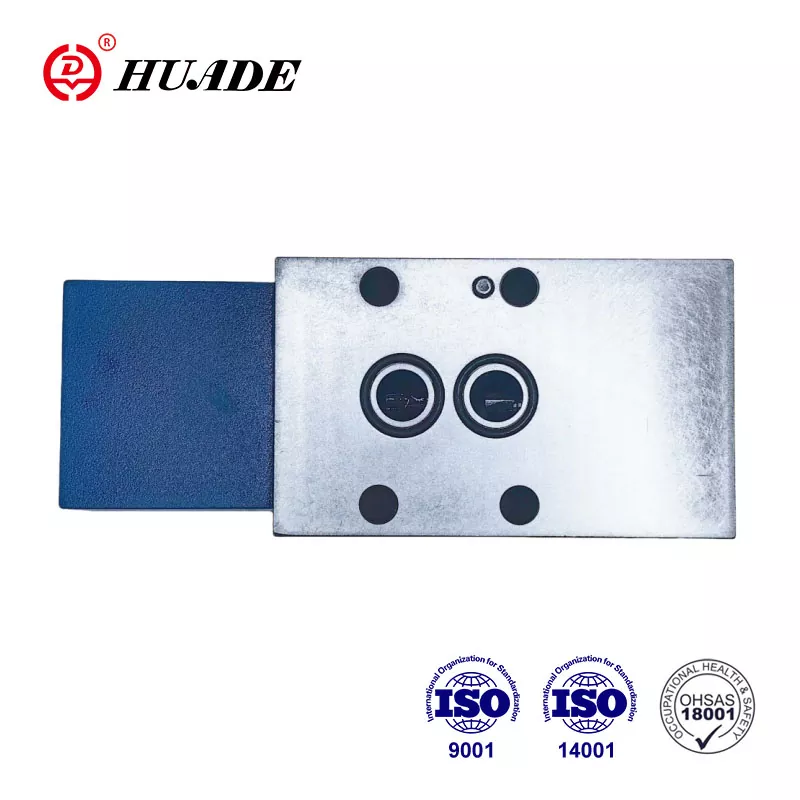

La vanne Check-Q-meter FD 25 est un dispositif de vanne spécial, qui est principalement utilisé pour maintenir l'équilibre du débit dans le système hydraulique et assurer le fonctionnement stable du système. La raison pour laquelle les vannes anti-Q-mètre Huade® FD 25 gagnent la confiance des utilisateurs est principalement due à leur haute qualité et à leur prix relativement bas. L'emballage des produits peut être personnalisé, tel qu'un emballage en carton standard, un emballage en boîte en bois, un emballage en boîte en contreplaqué, un emballage en plastique étanche, etc.
|
Pression de service, ports A, X (MPa) |
à 31,5 |
|
Pression de service. port B (MPa) |
à 42 |
|
Pression de pilotage, port X (plage de contrôle de débit) (MPa) |
min.2à3.5, max.31.5 |
|
Pression de fissuration, A à B (MPa) |
0.2 |
|
Pression de réglage pour la soupape de surpression secondaire (MPa) |
à 40 |
|
Débit (L/min) |
80 (taille 12) 200 (taille 16) |
|
Rapport de surface de la pré-ouverture |
zone du siège du clapet/zone de la bobine pilote = 1/20 |
|
Plage de température du fluide sous pression (℃) |
-30 à +80 |
|
Plage de viscosité (mm²/s) |
10 à 800 |
|
Fluide sous pression |
Huile minérale (pour joint NBR) ou ester phosphaté (pour joint FPM) |
Caractéristiques:
▶ Schéma de raccordement selon DIN 24 340, de D,ISO 5781 et CETOP - RP 121H
▶ Clapet anti-retour piloté, sans fuite. Le check-Q-meter contrôle le flux de retour Q2 par rapport au flux dirigé vers le côté opposé de l'actionneur Q1 avec des cylindres, le rapport de surface ( Q2=Q1φ ) doit être pris en compte.
▶ Vanne de by-pass, écoulement libre en sens inverse
▶ Soupape de surpression secondaire intégrée en option (uniquement pour les vannes avec raccords à bride).
Application:
Les vannes Check-Q-meters FD25 sont utilisées dans les systèmes hydrauliques pour influencer la vitesse des moteurs et des vérins hydrauliques indépendamment de la charge (évite les fuites). De plus, il existe une fonction isolée pour la sécurité contre l'éclatement des tuyaux.
Le check-Q-meter comprend essentiellement le boîtier (1), le clapet principal (2), la partie pilote (3), la bobine pilote (4), la bobine d'amortissement (5) et l'amortissement pilote (6).
Structure de la vanne FD Check-Q-Meter
Symbole de la vanne FD Check-Q-Meter
Exemples de circuits
Note:
Deux check-Q-mètres ne peuvent pas être utilisés pour contrôler deux cylindres qui sont forcés mécaniquement de se déplacer ensemble, car la synchronisation et la même pression ne peuvent pas être garanties dans chaque cylindre.
C'est pourquoi les bouteilles doivent être équipées de deux clapets anti-retour pilotés, de type SL. Le check-Q-meter est installé dans une conduite commune.
Dans ce cas, la pression de charge ne doit pas dépasser 20MPa !
