Qu'est-ce qu'une valve à 2 voies dans un système hydraulique?

Les systèmes hydrauliques sont l'épine dorsale d'innombrables applications industrielles, des équipements de construction et des machines de fabrication aux systèmes aérospatiaux et aux composants automobiles. Au cœur de ces systèmes se trouve un réseau de vannes qui contrôlent l'écoulement, la pression et la direction du liquide hydraulique. Parmi ces composants critiques, la valve à deux voies constitue l'un des éléments les plus fondamentaux mais essentiels de la conception de circuits hydrauliques.

Qu'est-ce qu'unVanne à 2 voies?

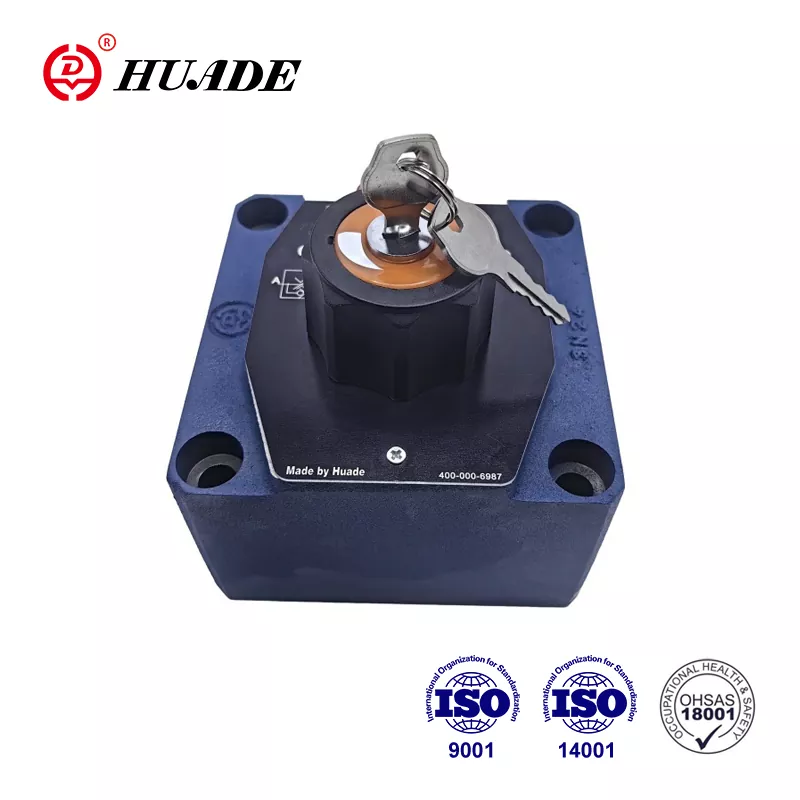

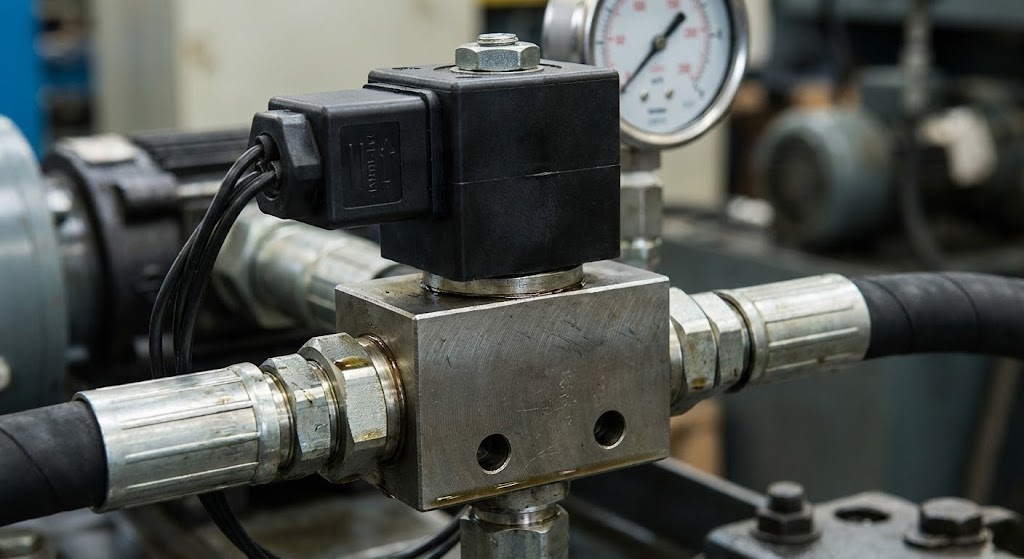

Une valve à 2 voies, également connue sous le nom de valve à deux ports, est un composant hydraulique simple mais crucial qui contrôle l'écoulement de fluide à travers un seul chemin d'écoulement. Contrairement aux vannes multiport plus complexes, une vanne à 2 voies a exactement deux points de connexion: un port d'entrée et un port de sortie. Cette conception simple en fait la solution parfaite pour les applications de contrôle de flux de base où vous devez autoriser ou bloquer complètement le flux de fluide.

Le principe fondamental derrière une valve bidirectionnelle est le fonctionnement binaire - il est soit entièrement ouvert ou entièrement fermé. Lorsqu'elle est ouverte, le liquide hydraulique peut s'écouler librement de l'entrée à la sortie. Lorsqu'elle est fermée, la valve crée un joint complet, empêchant tout mouvement de fluide à travers le système. Cette fonctionnalité ON / désactivation rend les vannes à deux voies indispensables pour les applications nécessitant un contrôle de débit précis et une isolation du système.

Comment fonctionnent les vannes à deux voies dans les systèmes hydrauliques

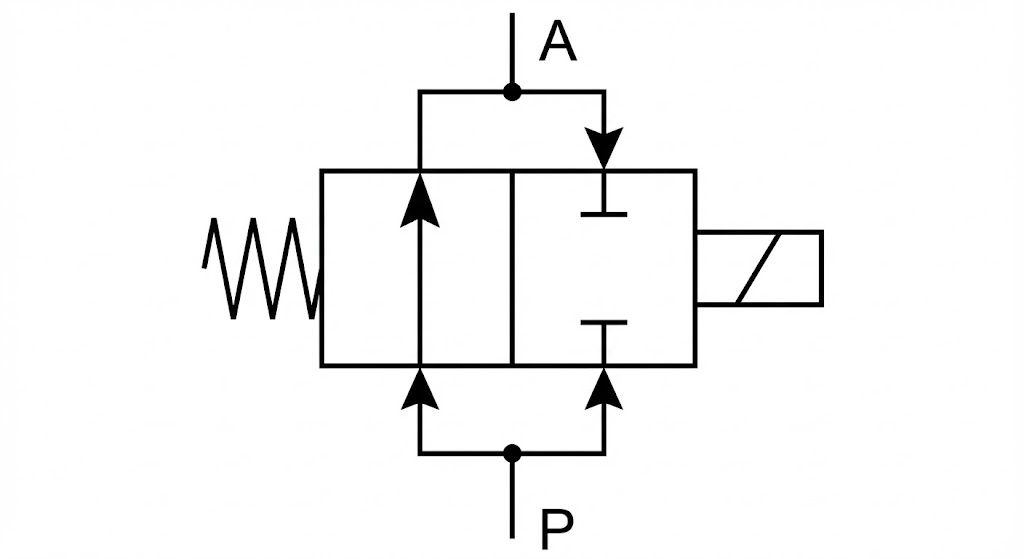

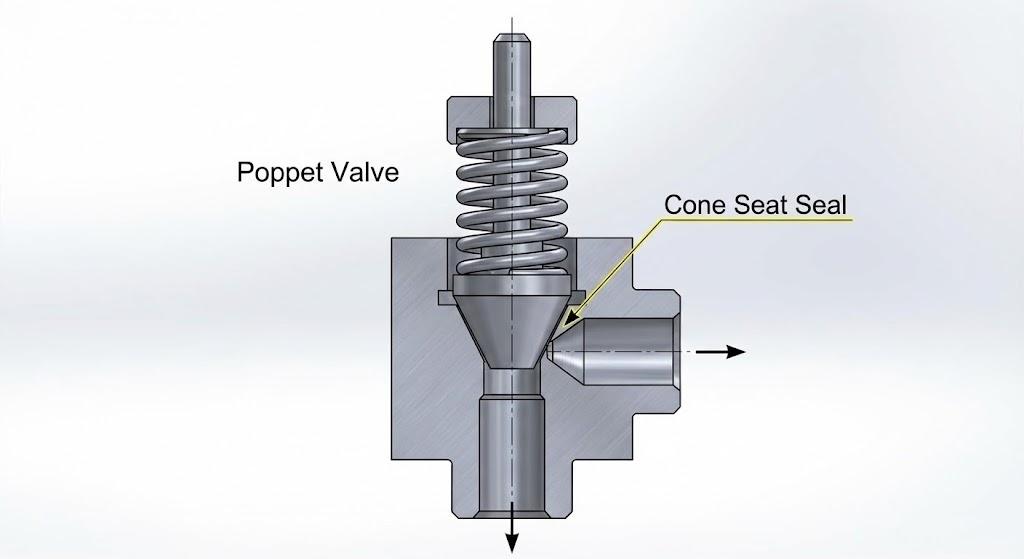

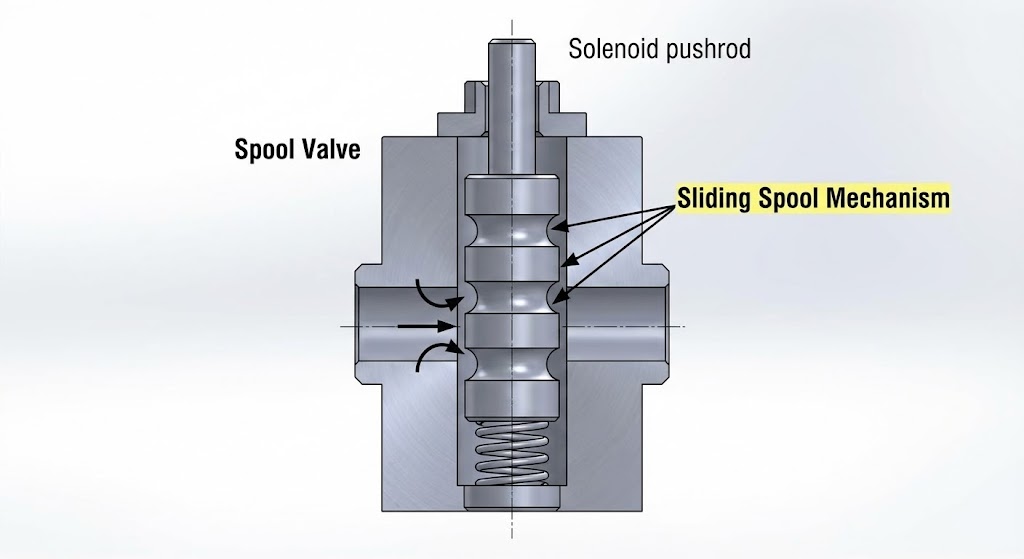

Le fonctionnement d'une vanne à deux voies dépend de son mécanisme interne, qui implique généralement un élément mobile tel qu'un Poppet, une boule ou une bobine. Lorsque la valve reçoit un signal d'actionnement - que ce soit manuel, pneumatique, hydraulique ou électrique - cet élément interne se déplace pour ouvrir ou fermer le chemin d'écoulement.

En position fermée, l'élément de soupape crée un joint serré contre un siège de soupape, bloquant efficacement l'écoulement des fluides. Le joint doit être suffisamment robuste pour résister à la pression de fonctionnement du système sans fuite. Lorsqu'il est actionné en position ouverte, l'élément de soupape s'éloigne du siège, créant un passage clair pour que le fluide hydraulique s'écoule.

Le temps de réponse et les caractéristiques d'écoulement d'une valve à deux voies sont des facteurs critiques dans les performances du système. Les soupapes à deux voies hydrauliques modernes sont conçues pour fournir des capacités de commutation rapides avec une chute de pression minimale lorsqu'elle est ouverte, garantissant un fonctionnement du système efficace et un contrôle précis.

Types de vannes bidirectionnelles

Normalement ouvert vs normalement fermé

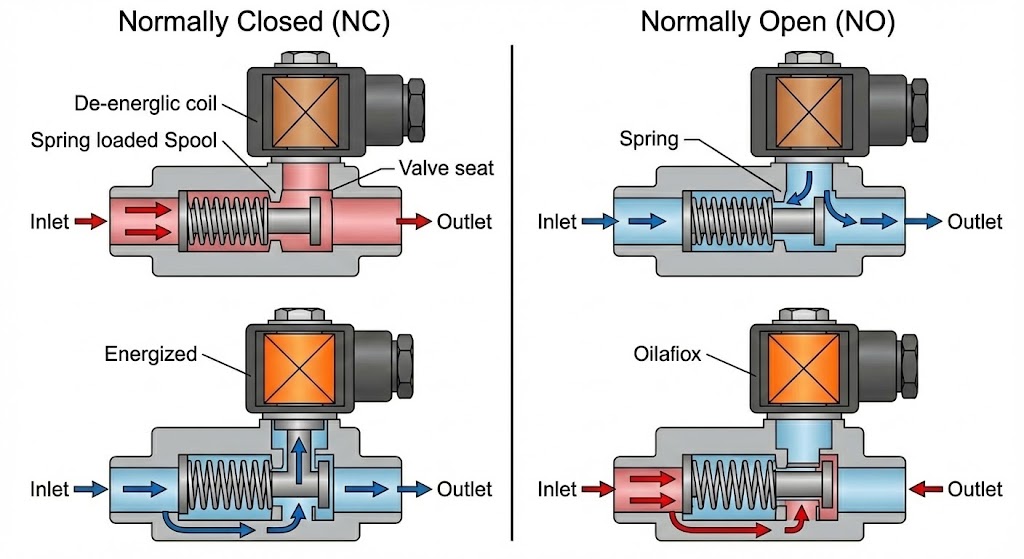

Les vannes à 2 voies sont classées en fonction de leur état par défaut lorsqu'ils ne sont pas actionnés. Les vannes normalement fermées (NC) restent fermées jusqu'à ce qu'elles soient activées, ce qui les rend idéales pour les applications de sécurité où le débit doit être bloqué par défaut. Les vannes normalement ouvertes (non) permettent l'écoulement à l'état de repos et se ferment lorsqu'ils sont activés, adaptés aux applications où le flux continu est la norme.

Méthodes d'actionnement

Vannes manuelles à deux voies: opérées à la main à travers des leviers, des boutons ou des boutons. Ceux-ci sont couramment utilisés dans les applications où une intervention humaine est requise pour le contrôle du système.

Vannes exploitées par le solénoïde: vannes à commande électrique qui utilisent la force électromagnétique pour actionner l'élément de soupape. Ils offrent des temps de réponse rapides et peuvent être facilement intégrés dans des systèmes de contrôle automatisés.

Vannes pilotées: ces vannes utilisent une pression hydraulique pour actionner l'élément de soupape principal, ce qui les rend adaptés aux applications à haute pression où le fonctionnement direct du solénoïde pourrait être peu pratique.

Vannes pneumatiques: actionnées par air comprimé, ces vannes sont souvent utilisées dans des environnements où les composants électriques peuvent présenter des risques de sécurité.

Applications dans les systèmes hydrauliques

Les vannes à 2 voies remplissent de nombreuses fonctions critiques dans diverses applications hydrauliques:

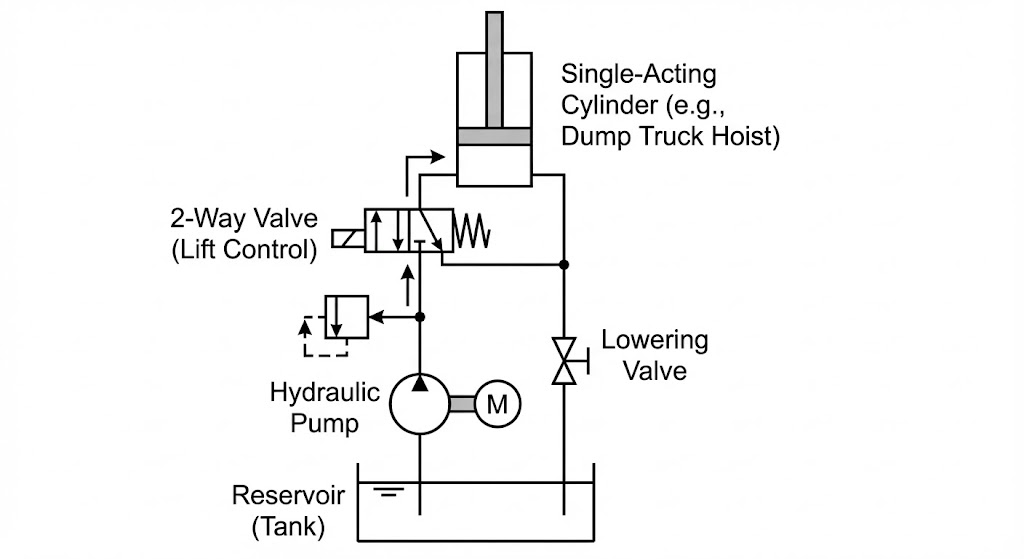

L'une des principales utilisations des vannes à deux voies est l'isolement du système. Ils peuvent complètement fermer le débit hydraulique vers des branches de circuits spécifiques, permettant des procédures de travail de maintenance ou d'arrêt d'urgence. Dans les équipements hydrauliques mobiles comme les excavateurs ou les grues, les vannes bidirectionnelles offrent des fonctions de sécurité cruciales en isolant des mouvements dangereux lorsque les opérateurs effectuent une maintenance.

Bien que les vannes à deux voies soient principalement des dispositifs ON / OFF, ils jouent un rôle essentiel dans les stratégies de contrôle des flux. En parcourant rapidement les positions ouvertes et fermées, ils peuvent réguler efficacement les débits moyens dans les systèmes de contrôle de la modulation de la largeur d'impulsion (PWM). Cette technique est de plus en plus courante dans les systèmes hydrauliques modernes qui recherchent une efficacité améliorée et un contrôle précis.

Support de contrôle directionnel

En combinaison avec d'autres vannes, les vannes à deux voies contribuent à des schémas de contrôle directionnel complexes. Ils peuvent isoler des actionneurs ou des branches de circuit spécifiques, permettant à d'autres vannes directionnelles de fonctionner plus efficacement et en toute sécurité.

Soulagement de la pression et sécurité

Les soupapes de décharge de pression bidirectionnelles spécialisées protègent les systèmes hydrauliques des conditions de sur-pression. Ces soupapes restent fermées sous des pressions de fonctionnement normales mais s'ouvrent automatiquement lorsque la pression du système dépasse les limites sûres, ramenant l'excès de liquide vers le réservoir.

Avantages des vannes à deux voies

La simplicité des vannes à deux voies apporte plusieurs avantages significatifs à la conception du système hydraulique:

Fiabilité: Avec moins de pièces mobiles que les vannes multiport, les vannes bidirectionnelles offrent généralement une excellente fiabilité et longévité. Leur conception simple réduit la probabilité de défaillance mécanique et rend la maintenance simple.

CONDUCTION: La conception de base et la simplicité de fabrication des vannes à deux voies les rendent très rentables par rapport aux types de vannes plus complexes. Cet abordabilité les rend attrayants pour les applications où les contraintes budgétaires sont importantes.

Réponse rapide: de nombreuses vannes bidirectionnelles, en particulier les versions opérées par solénoïde, offrent des temps de commutation extrêmement rapides. Cette capacité de réponse rapide est cruciale dans les applications nécessitant un timing et un contrôle précis.

Arrêt serré: Lorsqu'ils sont correctement conçus et entretenus, les vannes à deux voies offrent d'excellentes capacités d'étanchéité, empêchant les fuites internes qui pourraient compromettre l'efficacité ou la sécurité du système.

Polyvylity: Malgré leur simplicité, les vannes bidirectionnelles peuvent être adaptées à de nombreuses applications grâce à diverses méthodes d'actionnement, matériaux et configurations.

Considérations de sélection

Le choix de la bonne soupape à deux voies pour une application hydraulique nécessite un examen attentif de plusieurs facteurs:

Évaluation de pression: La vanne doit être capable de gérer la pression de fonctionnement maximale du système avec une marge de sécurité adéquate. La sous-évaluation peut entraîner une défaillance de la soupape et des risques potentiels pour la sécurité.

Capacité d'écoulement: Le coefficient d'écoulement de la soupape (CV) doit être suffisant pour gérer le débit requis sans chute de pression excessive. Les vannes sous-dimensionnées peuvent créer des goulots d'étranglement du système et réduire l'efficacité.

Temps de réponse: les applications nécessitant des vannes de besoin rapide de commutation avec des caractéristiques de réponse rapide. La méthode d'actionnement influence considérablement le temps de réponse.

Environnement de fonctionnement: des facteurs tels que la température, les niveaux de contamination et les vibrations affectent la sélection des soupapes. Des environnements durs peuvent nécessiter des matériaux spécialisés ou des caractéristiques de protection.

Intégration de contrôle: la méthode d'actionnement de la valve doit être compatible avec l'architecture de contrôle du système. Les systèmes modernes nécessitent souvent des vannes avec des capacités de rétroaction électronique.
