Lorsque vous travaillez avec des systèmes hydrauliques, vous avez besoin de composants qui permettent aux fluides de circuler dans la bonne direction. Le clapet anti-retour RVP 25 est un appareil fiable conçu exactement pour cela. Cette vanne permet à l'huile hydraulique de s'écouler librement dans une direction tout en bloquant tout reflux. C'est un concept simple, mais le clapet anti-retour RVP 25 fait extrêmement bien ce travail dans les systèmes à moyenne et haute pression.
Le RVP 25 appartient à une famille de clapets anti-retour fabriqués par des fabricants européens renommés comme HYDAC et MHA Zentgraf. Vous pouvez également trouver des versions compatibles auprès de sociétés comme Huade et Hengli. Ces vannes se montent directement sur des collecteurs, qui sont des blocs métalliques organisant les connexions hydrauliques. Cette conception permet d'économiser de l'espace et rend l'installation plus propre que l'utilisation de raccords de tuyauterie individuels.
Le nombre « 25 » fait référence à la taille nominale de la vanne, qui est DN25 ou environ un pouce de diamètre. Cette taille gère des débits moyens à importants, généralement compris entre 150 et 550 litres par minute. C'est suffisant pour les équipements de construction, les machines industrielles et les systèmes automatisés. Le clapet anti-retour RVP 25 fonctionne mieux dans les applications où vous avez besoin d'un débit unidirectionnel constant sans cycles fréquents.
Comment fonctionne réellement le clapet anti-retour RVP 25
À l'intérieur du clapet anti-retour RVP 25, vous trouverez quelques pièces de base fonctionnant ensemble. Il y a un corps de vanne, un siège en forme de cône, un piston ou une bille mobile, un ressort et des joints en caoutchouc appelés joints toriques. La conception est simple, ce qui la rend fiable.
Lorsque le fluide hydraulique traverse la vanne dans la bonne direction, la pression dépasse la force du ressort. Cela éloigne le piston de son siège, créant une ouverture pour le passage du fluide. La chute de pression lors de cet écoulement direct est relativement faible, généralement de quelques bars seulement, même à des débits élevés. Cette efficacité signifie que votre pompe ne travaille pas plus fort que nécessaire.
Lorsque le liquide tente de refluer, le ressort repousse immédiatement le piston contre le siège. La forme conique crée un joint étanche et la pression inverse aide à serrer encore plus le joint. Ce contact métal sur métal arrête presque toutes les fuites. Selon les normes industrielles telles que la norme DIN EN 12266, le clapet anti-retour RVP 25 atteint ce qu'on appelle la classification « zéro fuite », bien qu'une légère infiltration soit normale dans des conditions réelles.
Différents fabricants utilisent des conceptions internes légèrement différentes. Les versions HYDAC utilisent généralement un piston en forme de cône pour un contrôle de précision. Les modèles Zentgraf utilisent souvent une conception à bille, qui répond plus rapidement à des pressions plus faibles. Les deux approches fonctionnent bien, mais la conception conique offre généralement des tolérances plus strictes. Le clapet anti-retour RVP 25 des deux fabricants gère les huiles hydrauliques à base minérale d'une viscosité comprise entre 2,8 et 500 millimètres carrés par seconde. Vous souhaiterez garder votre fluide hydraulique filtré à au moins 20 microns pour éviter toute contamination à l’intérieur de la vanne.
Des spécifications techniques qui comptent
Comprendre les spécifications du clapet anti-retour RVP 25 vous aide à choisir la vanne adaptée à votre système. La pression de travail est l'un des chiffres les plus importants. La plupart des vannes RVP 25 supportent jusqu'à 350 bars, ce qui équivaut à environ 5 000 livres par pouce carré. Certaines versions de fournisseurs comme Huade et Hengli sont conçues pour 315 bars, ce qui reste suffisant pour la plupart des applications. Cette pression nominale s'applique lorsque vous utilisez de l'huile minérale standard à des températures normales.
Le débit maximum varie légèrement selon les fabricants. HYDAC évalue son clapet anti-retour RVP 25 à 150 gallons par minute ou environ 568 litres par minute. Zentgraf et les fabricants chinois compatibles revendiquent des débits compris entre 400 et 550 litres par minute. Le débit réel que votre système peut gérer dépend de la chute de pression que vous pouvez accepter. À des débits plus élevés, la chute de pression augmente, ce qui peut affecter l'efficacité globale du système.
La pression d'ouverture, également appelée pression de craquage, détermine le moment où le clapet anti-retour RVP 25 commence à s'ouvrir. Les versions standard s'ouvrent à environ 7 psi ou 0,5 bar. C'est suffisamment bas pour que la vanne ne crée pas de résistance inutile pendant le fonctionnement normal. Cependant, vous pouvez commander des versions avec des pressions d'ouverture plus élevées, allant de 25 psi à 65 psi ou 4,5 bar. Des pressions d'ouverture plus élevées fonctionnent mieux dans les systèmes où vous devez empêcher tout léger reflux, même sous une pression inverse minimale. Gardez à l’esprit que les fabricants autorisent une tolérance de plus ou moins 30 % sur ces valeurs de pression d’ouverture.
La plage de température est une autre considération pratique. Le clapet anti-retour RVP 25 fonctionne en toute sécurité de moins 20 degrés Celsius à plus de 100 degrés Celsius. Cela représente une température négative de 4 degrés Fahrenheit à 212 degrés Fahrenheit. Ces limites proviennent des joints toriques en caoutchouc, qui sont généralement fabriqués à partir de matériaux FPM ou NBR. Le FPM supporte mieux les températures plus élevées, tandis que le NBR coûte moins cher et fonctionne bien dans des conditions modérées.
Le corps de la vanne lui-même est en acier au carbone, souvent recouvert d'un revêtement de phosphate pour résister à la corrosion. Le piston ou la bille mobile utilise de l'acier trempé pour résister à des millions de cycles sans s'user. Certains fabricants proposent le zingage comme traitement de surface alternatif. Ces choix de matériaux rendent le clapet anti-retour RVP 25 durable dans les environnements industriels sales.
Les options de connexion incluent des filetages NPT, des ports de joint torique SAE et des filetages BSPP. Cependant, la plupart des utilisateurs installent le clapet anti-retour RVP 25 directement sur un collecteur à l'aide de boulons plutôt que de raccords filetés. Ce style de montage est plus propre et plus fiable pour les systèmes comportant plusieurs vannes.
Dimensions physiques et exigences d'installation
Il est important d'obtenir les bonnes dimensions lorsque vous intégrez le clapet anti-retour RVP 25 dans votre collecteur hydraulique. La valve mesure environ 172 millimètres de long, 79,5 millimètres de haut et sa largeur varie en fonction du modèle spécifique. Cela fait environ 6,8 pouces de long et 3,1 pouces de hauteur. La face de montage où la vanne se boulonne au collecteur mesure 165 millimètres de long et 120 millimètres de large sur les versions HYDAC.
Les ports par lesquels le fluide entre et sort sont espacés de 100 millimètres de centre à centre. Il s'agit d'un espacement standard utilisé sur de nombreux composants hydrauliques, ce qui facilite la conception de collecteurs pouvant accueillir plusieurs vannes. Le diamètre du port lui-même est de 28 millimètres, adapté aux raccords d'un pouce.
Vous devrez percer des trous de montage dans votre collecteur pour accepter le clapet anti-retour RVP 25. Ces trous doivent avoir un diamètre de 11,5 millimètres, espacés de 60 millimètres. La plupart des installations utilisent quatre à six boulons M10 de 10 millimètres de diamètre. Le couple recommandé pour ces boulons est de 70 Newton-mètres, ce qui garantit une étanchéité parfaite sans endommager le corps de la vanne ou le collecteur. Un serrage excessif peut fissurer le boîtier ou déformer la surface d'étanchéité.
Avant d'installer le clapet anti-retour RVP 25, vérifiez que la surface de montage de votre collecteur est plate et lisse. La rugosité de la surface doit être supérieure à 0,8 micromètre et la planéité doit être inférieure à 0,01 millimètre pour 100 millimètres de longueur. Ces tolérances serrées empêchent les fuites autour du joint torique. Une taille de joint torique standard pour le RVP 25 est de 32 millimètres sur 3 millimètres de section.
Lorsque vous êtes prêt à installer, appliquez une fine couche d'huile hydraulique ou de graisse compatible sur le joint torique. Cette lubrification aide le joint torique à s'asseoir correctement sans torsion ni pincement. Placez le clapet anti-retour RVP 25 sur le collecteur et démarrez manuellement tous les boulons de montage. Ensuite, serrez-les progressivement selon un motif entrecroisé, de la même manière que vous serreriez les écrous de roue sur une voiture. Ce serrage uniforme évite la déformation du corps de la vanne.
Le clapet anti-retour RVP 25 peut être installé dans n'importe quelle orientation. Vous pouvez le monter horizontalement, verticalement ou en angle. Assurez-vous simplement que le sens du débit correspond à la flèche marquée sur le corps de la vanne. La flèche indique le sens d'écoulement libre, où le fluide doit entrer par le port P1 et sortir par le port P2. L'installation de la valve à l'envers empêchera tout débit, ce qui pourrait endommager votre pompe ou d'autres composants.
Le poids est une autre considération si vous concevez un système mobile. Le clapet anti-retour RVP 25 pèse environ 5,8 kilogrammes, soit environ 12,8 livres. Cela inclut le corps de la vanne et le matériel de montage standard. Les versions plus grandes avec des configurations de ports différentes peuvent peser légèrement plus.
Comparaison de différents fabricants et fournisseurs
Plusieurs entreprises fabriquent le clapet anti-retour RVP 25 ou des équivalents compatibles. Comprendre les différences vous aide à prendre une décision d’achat intelligente en fonction de votre budget et de vos besoins en performances.
HYDAC est probablement le nom le plus reconnu dans le domaine des clapets anti-retour hydrauliques. Leur clapet anti-retour RVP 25 offre la plus large gamme d'options de pression d'ouverture, de 7 psi à 65 psi. Les vannes HYDAC sont soumises à des tests rigoureux et sont certifiées ISO 9001. Vous trouverez les produits HYDAC auprès de distributeurs comme ValinOnline et Motion Industries en Amérique du Nord et en Europe. L'inconvénient est le coût. Les unités HYDAC Check Valve RVP 25 coûtent généralement entre 300 et 500 dollars américains selon la configuration. Cependant, la disponibilité est excellente et vous pouvez généralement obtenir des pièces de rechange rapidement.
MHA Zentgraf produit des modèles de clapets anti-retour RVP 25 principalement pour le marché européen. Leurs vannes utilisent une conception à bille au lieu d'un piston conique, que certains ingénieurs préfèrent pour des pressions d'ouverture plus faibles. Les vannes Zentgraf sont compactes et fonctionnent bien dans les espaces restreints. Ils répondent aux normes DIN et offrent des options de personnalisation. Le prix se situe entre 200 et 400 dollars. Vous pouvez trouver des vannes Zentgraf via DirectIndustry et parfois sur eBay, bien que la disponibilité en dehors de l'Europe puisse être limitée.

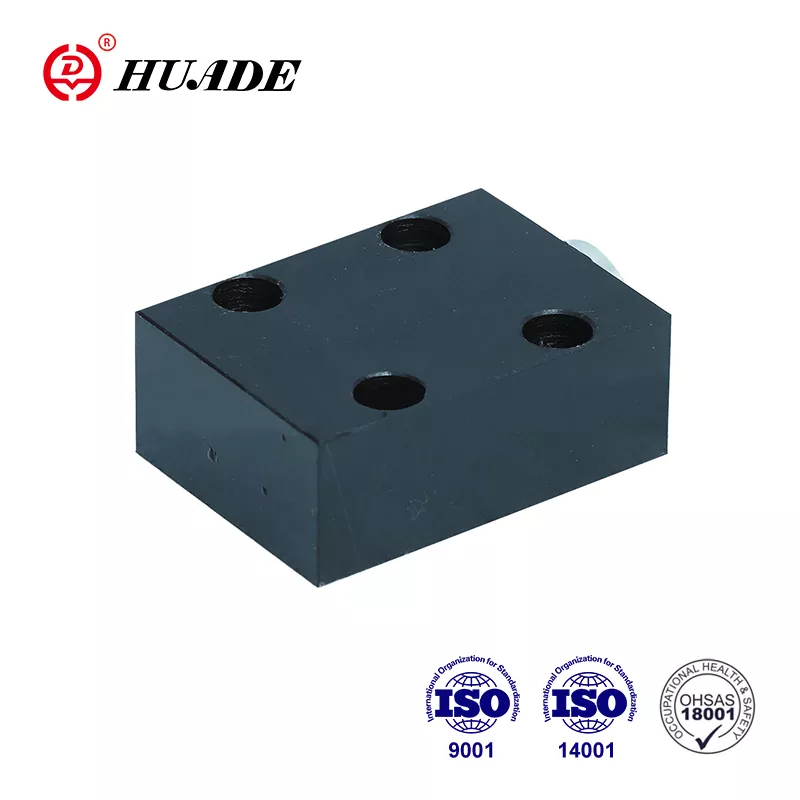

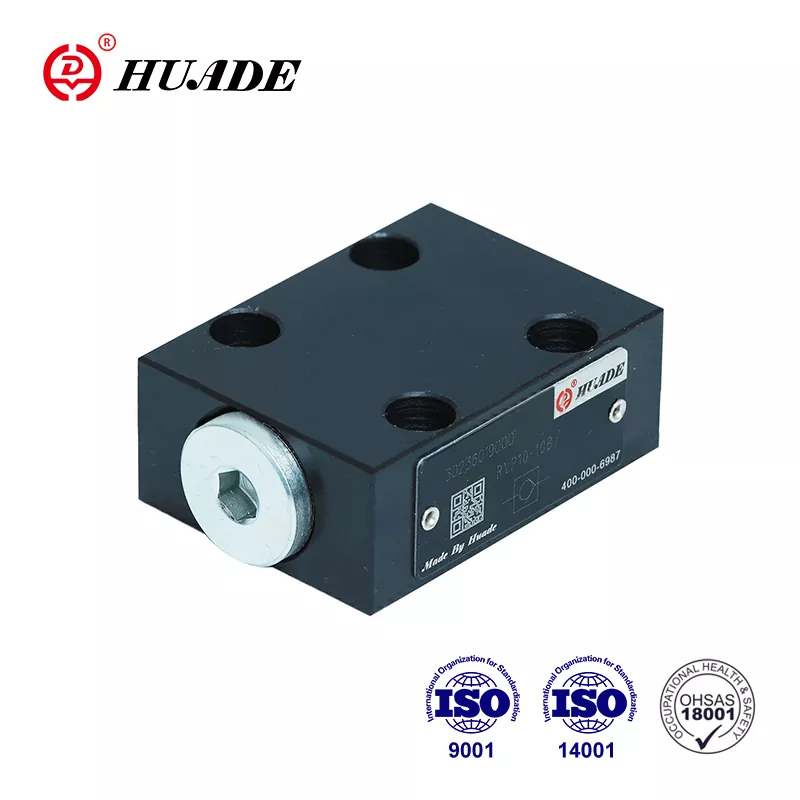

Les fabricants chinois comme Huade et Hengli proposent des versions compatibles du clapet anti-retour RVP 25 à des prix beaucoup plus bas. Huade commercialise ses vannes comme étant compatibles Rexroth, ce qui signifie qu'elles s'adapteront physiquement aux endroits conçus pour les composants Rexroth. Les prix commencent à environ 42 dollars FOB en provenance de Chine, mais vous devrez tenir compte des droits d'expédition et d'importation. Les quantités minimales de commande sont souvent d'une seule pièce, ce qui rend Huade attrayant pour les petits projets ou les réparations. Hengli propose des prix similaires et ajoute des options telles qu'une résistance améliorée à la corrosion grâce à des revêtements spéciaux.
Des différences de qualité existent entre les marques premium et économiques. Les vannes HYDAC et Zentgraf ont généralement des tolérances de fabrication plus strictes, ce qui signifie des pressions d'ouverture plus constantes et une durée de vie plus longue. Les unités de clapet anti-retour RVP 25 de fabrication chinoise fonctionnent bien pour de nombreuses applications, mais vous pourriez voir plus de variations d'une vanne à l'autre. Si vous construisez un système critique où une panne pourrait être dangereuse ou coûteuse, il est logique de payer un supplément pour une vanne HYDAC ou Zentgraf. Pour les équipements industriels généraux ayant des exigences moins exigeantes, les vannes Huade ou Hengli offrent un bon rapport qualité-prix.
Tous ces fabricants proposent la certification ISO 9001, ce qui signifie qu'ils respectent les normes de gestion de la qualité. Certains possèdent également des certifications environnementales comme ISO 14001 et des certifications de sécurité comme ISO 45001. Lors de la commande, vérifiez que votre fournisseur peut fournir des certificats de matériaux et des rapports de tests si vous en avez besoin pour des raisons de conformité réglementaire.
Applications réelles du clapet anti-retour RVP 25
Le clapet anti-retour RVP 25 apparaît dans de nombreux types d'équipements hydrauliques dans différentes industries. Comprendre ces applications vous aide à voir où cette vanne s'intègre dans les systèmes réels.
Les équipements de construction et de terrassement utilisent largement le clapet anti-retour RVP 25. Les excavatrices, par exemple, sont équipées de bras hydrauliques qui doivent maintenir leur position lorsque l'opérateur arrête de déplacer les commandes. Un clapet anti-retour RVP 25 installé sur le cylindre empêche l'huile de refluer vers l'arrière, ce qui ferait tomber le bras. Cette fonction de maintien de charge assure la sécurité des opérateurs et permet un contrôle précis. Des applications similaires apparaissent dans les bulldozers, les grues et les chariots élévateurs.
Les machines de fabrication bénéficient des installations du clapet anti-retour RVP 25 de plusieurs manières. Les centres d'usinage CNC utilisent des pinces hydrauliques pour maintenir les pièces stables pendant les opérations de coupe. Les clapets anti-retour garantissent que les colliers restent serrés même si la pression de la pompe fluctue. Les machines de moulage par injection pompent le plastique chaud dans des moules sous haute pression. Le clapet anti-retour RVP 25 empêche le plastique de refluer dans le circuit d'injection, ce qui gaspillerait du matériau et ralentirait la production.
Les équipements de traitement des métaux comme les presses et les cisailles génèrent d’énormes forces via les vérins hydrauliques. Ces systèmes nécessitent des clapets anti-retour fiables pour empêcher tout mouvement incontrôlé lorsque l'opérateur relâche les commandes. Le clapet anti-retour RVP 25 gère les pressions et débits élevés typiques des applications de travail des métaux. Sa faible perte de charge permet au système de rester efficace même lors de cycles rapides.
Les équipements agricoles, notamment les tracteurs et les moissonneuses, intègrent des systèmes hydrauliques pour les outils et la direction. Le clapet anti-retour RVP 25 protège les pompes hydrauliques des dommages causés par la rotation inverse qui pourraient survenir lorsque le moteur du tracteur s'arrête. La valve aide également à maintenir la pression dans les circuits de levage, empêchant les outils de descendre lentement lorsqu'ils sont garés sur des pentes.
Les lignes de production automatisées utilisent souvent l'énergie hydraulique pour des tâches répétitives telles que l'emboutissage, le pressage et la manutention des matériaux. Le clapet anti-retour RVP 25 s'insère dans les blocs collecteurs qui contrôlent plusieurs cylindres à partir d'un emplacement central. Cette approche organisée réduit la tuyauterie, économise de l'espace et simplifie le dépannage. Des débits allant jusqu'à 550 litres par minute rendent le RVP 25 adapté même aux équipements de production rapides.
Un exemple spécifique concerne un système d'assemblage robotisé dans lequel le clapet anti-retour RVP 25 fonctionne aux côtés de soupapes de surpression dans un collecteur compact. Le bras du robot se déplace rapidement et précisément, nécessitant des débits d'environ 600 litres par minute. En installant le clapet anti-retour RVP 25, les ingénieurs ont obtenu une efficacité système 15 % supérieure par rapport à leur configuration précédente. La faible chute de pression signifie que la pompe consomme moins d'énergie, réduisant ainsi les coûts d'exploitation.
Les groupes hydrauliques fixes dans les usines intègrent souvent des unités de clapet anti-retour RVP 25 aux sorties de pompe. Cela empêche la pression du système de refluer à travers la pompe lorsqu'elle s'arrête, ce qui pourrait causer des dommages. La vanne permet également des démarrages plus fluides car la pompe n'a pas besoin de vaincre immédiatement la pression du système. Cette application est simple mais essentielle pour la fiabilité.
Entretien et dépannage de votre clapet anti-retour RVP 25
Un entretien régulier permet à votre clapet anti-retour RVP 25 de fonctionner correctement pendant des années. La bonne nouvelle est que ces vannes nécessitent peu d’attention si elles sont installées correctement et utilisées dans les limites de leur conception.
Commencez par une inspection visuelle tous les six à douze mois, en fonction de l'intensité de fonctionnement de votre système. Recherchez toute fuite d'huile autour du corps de la vanne ou de la surface de montage. Quelques gouttes peuvent indiquer un joint torique usé qui doit être remplacé. Une fuite importante peut signifier que les boulons de montage se sont desserrés ou que la surface du collecteur est endommagée. Vérifiez que tous les boulons de montage restent serrés au couple spécifié de 70 Newton-mètres.
Le test de la pression d'ouverture vous indique si le ressort interne fonctionne toujours correctement. Vous aurez besoin d'un banc d'essai avec des contrôles de pression et de débit réglables. Connectez le clapet anti-retour RVP 25 au banc d'essai et augmentez progressivement la pression vers l'avant. Notez la pression à laquelle le débit commence. Comparez cela aux spécifications de la vanne. Si la pression d'ouverture a augmenté de manière significative, la vanne pourrait être contaminée et retenir le piston hors de son siège. Si la pression d'ouverture a diminué, le ressort peut s'affaiblir à cause de la fatigue ou de la corrosion.
Un nettoyage interne devient nécessaire si vous remarquez que le clapet anti-retour RVP 25 colle ou répond lentement. Retirez la vanne du collecteur et démontez-la soigneusement. Certaines vannes nécessitent des outils spéciaux pour éviter d'endommager les pièces internes. Nettoyez tous les composants avec un solvant compatible avec votre liquide hydraulique. Les essences minérales fonctionnent bien pour les systèmes à huile minérale. Inspectez le siège conique et le piston pour déceler toute usure ou toute rayure. Même de petites imperfections peuvent provoquer des fuites. Vérifiez le ressort pour déceler toute corrosion ou toute déformation permanente.
Remplacez les joints toriques lors de tout entretien majeur. Ces joints en caoutchouc perdent de leur flexibilité avec le temps, surtout s'ils sont exposés à des températures extrêmes ou à des fluides incompatibles. Utilisez des joints toriques de remplacement d'origine qui correspondent au matériau d'origine. Les joints toriques FPM coûtent plus cher que le NBR mais durent plus longtemps dans des conditions chaudes. Appliquez une fine couche de liquide hydraulique sur les nouveaux joints toriques lors du montage.
La cartouche de valve à l'intérieur du clapet anti-retour RVP 25 est remplaçable sur la plupart des modèles. Si vous constatez une usure ou des dommages importants, commander une nouvelle cartouche est souvent plus économique que d'essayer de réparer des composants individuels. Assurez-vous que les pièces de rechange proviennent du fabricant d'origine ou d'une source compatible vérifiée. Les pièces génériques peuvent ne pas répondre aux mêmes spécifications de tolérance.
Conservez les unités de clapet anti-retour de rechange RVP 25 dans un endroit propre et sec. Scellez les ports avec des capuchons en plastique pour éviter toute contamination. Le stockage à des températures extrêmes peut endommager les joints toriques, alors conservez si possible les pièces de rechange dans une zone climatisée. Vérifiez chaque année les vannes stockées et remplacez tous les joints toriques qui montrent des signes de détérioration.
Considérations opérationnelles importantes
Plusieurs facteurs affectent les performances du clapet anti-retour RVP 25 dans votre système spécifique. Comprendre ces considérations vous aide à éviter les problèmes.
La fréquence des cycles compte plus que la plupart des gens ne le pensent. Le clapet anti-retour RVP 25 gère très bien les cycles occasionnels, mais il n'est pas conçu pour un fonctionnement rapide et continu. Les fabricants spécifient généralement une durée de vie maximale de 10 000 opérations pour les versions standard. Si vos cycles d'application sont plus fréquents, le ressort et les surfaces d'étanchéité s'useront plus rapidement. Envisagez plutôt un clapet anti-retour piloté pour les applications à cycle élevé.
La viscosité du fluide modifie la chute de pression à travers le clapet anti-retour RVP 25. Les spécifications supposent une huile minérale d'une viscosité d'environ 335 SUS, typique de l'hydraulique industrielle. Des fluides plus épais créent des chutes de pression plus élevées, ce qui réduit l'efficacité du système et génère plus de chaleur. Les liquides plus fins risquent de ne pas lubrifier correctement les pièces internes, ce qui entraînerait une usure plus rapide. Respectez la plage de viscosité spécifiée de 2,8 à 500 millimètres carrés par seconde pour de meilleurs résultats.
La contamination est un ennemi majeur de toutes les vannes hydrauliques, y compris le clapet anti-retour RVP 25. Les jeux étroits à l'intérieur de la vanne ne peuvent pas tolérer la saleté ou les particules métalliques. Filtrez toujours votre fluide hydraulique à au moins 20 microns, et de préférence 10 microns ou moins. Installez le filtre en amont du clapet anti-retour RVP 25 pour capturer la contamination avant qu'elle n'atteigne la vanne. Changez les filtres régulièrement selon le calendrier du fabricant.
Les températures extrêmes affectent à la fois les performances et la durée de vie. Bien que le clapet anti-retour RVP 25 fonctionne de moins 20 à plus de 100 degrés Celsius, il est préférable de rester vers le milieu de cette plage. Les températures très froides rendent les joints rigides et peuvent augmenter la pression d’ouverture. Les températures très chaudes ramollissent les joints et accélèrent leur usure. Si votre système chauffe constamment, envisagez de passer aux joints toriques FPM ou d'ajouter un échangeur de chaleur à votre circuit hydraulique.
L'orientation de l'installation n'affecte pas mécaniquement le clapet anti-retour RVP 25, mais elle peut être importante pour l'accès à la maintenance. Montez la vanne à un endroit où vous pouvez atteindre les boulons de montage pour un entretien futur. Si possible, orientez-le de manière à ce que les bulles d'air emprisonnées puissent s'échapper naturellement. Bien que la vanne fonctionne dans n'importe quelle position, son montage avec les ports horizontaux facilite la purge de l'air lors du démarrage initial.
Les pics de pression du système peuvent endommager n’importe quel composant hydraulique, y compris les clapets anti-retour. Assurez-vous que votre système comprend des soupapes de surpression adéquates, dimensionnées pour le débit de votre pompe. Le clapet anti-retour RVP 25 est conçu pour une pression continue de 350 bars, mais des pointes répétées au-dessus de cette valeur réduiront sa durée de vie. Envisagez d'installer des amortisseurs de pression ou des accumulateurs si votre système subit des coups de bélier fréquents.
Sélection du clapet anti-retour RVP 25 adapté à votre système
Pour choisir les spécifications de vanne appropriées, il faut adapter les capacités de la vanne aux exigences de votre système. Commencez par identifier la pression de fonctionnement maximale de votre système. Ajoutez une marge de sécurité d'au moins 20 pour cent pour tenir compte des pics de pression. Si votre système fonctionne normalement à 280 bars, la pression nominale de 350 bars du clapet anti-retour RVP 25 offre une marge adéquate. Pour des pressions plus élevées, vous aurez besoin d’une série de vannes différente.
Le calcul du débit vient ensuite. Déterminez le débit maximum à travers le circuit où vous installerez le clapet anti-retour RVP 25. Comparez cela au débit nominal du clapet, généralement de 150 à 550 litres par minute selon le fabricant. N'oubliez pas de vérifier les courbes de perte de charge. Des débits plus élevés entraînent des chutes de pression plus importantes, qui gaspillent de l'énergie et génèrent de la chaleur. Si le débit requis crée une chute de pression de plus de 10 bars, envisagez une taille de vanne plus grande ou deux vannes en parallèle.
La sélection de la pression d'ouverture dépend de votre application spécifique. Pour la plupart des utilisations, la pression d’ouverture standard de 0,5 bar fonctionne bien. Ce réglage bas minimise la résistance pendant le fonctionnement normal. Cependant, vous pourriez avoir besoin d'une pression d'ouverture plus élevée dans certaines situations. Si vous essayez de maintenir une charge verticalement, une pression d'ouverture plus élevée offre une meilleure sécurité contre la dérive. Si vous souhaitez éviter tout reflux, même léger, choisissez une pression d'ouverture de 4,5 bars. N'oubliez pas que des pressions d'ouverture plus élevées augmentent également la chute de pression vers l'avant.
La configuration des ports doit correspondre à votre collecteur ou à votre tuyauterie. Le clapet anti-retour RVP 25 est livré avec diverses options de ports, notamment des filetages NPT, des ports de joint torique SAE et des filetages BSPP. Pour le montage sur collecteur, vérifiez que l'espacement des ports et la configuration des trous de montage correspondent à la conception de votre collecteur. La plupart des fabricants proposent des modèles CAO que vous pouvez importer dans votre logiciel de conception pour vérifier l'ajustement. Téléchargez ces modèles avant de finaliser votre achat.
La compatibilité des matériaux est cruciale pour une longue durée de vie des vannes. Le clapet anti-retour standard RVP 25 fonctionne avec des huiles hydrauliques à base minérale et des fluides à base d'ester de phosphate. Si vous utilisez des mélanges eau-glycol, des fluides synthétiques ou des huiles biodégradables, vérifiez la compatibilité avec le corps de la vanne et les joints. Certains fabricants proposent des matériaux d'étanchéité spéciaux pour les fluides inhabituels. En cas de doute, contactez le support technique du fabricant pour obtenir des conseils.
Les considérations budgétaires affectent votre choix de marque. Si le coût est votre principale préoccupation et que votre application n'est pas critique, les versions Huade ou Hengli du clapet anti-retour RVP 25 offrent des économies substantielles. Pour les applications exigeantes où la fiabilité est primordiale, les vannes HYDAC ou Zentgraf justifient leur coût plus élevé par une meilleure cohérence et un meilleur support. Tenez compte du coût total de possession, y compris les temps d'arrêt potentiels en cas de panne d'une vanne, et pas seulement du prix d'achat initial.
Les délais et la disponibilité sont importants pour la planification du projet. Les vannes HYDAC sont facilement disponibles en Amérique du Nord et en Europe, souvent expédiées en quelques jours. Les fabricants chinois peuvent prendre plusieurs semaines pour la livraison, surtout si vous avez besoin de personnalisation. Planifiez votre commande en conséquence pour éviter les retards dans les projets.
Comment le clapet anti-retour RVP 25 se compare aux autres options
Comprendre les alternatives vous aide à confirmer que le clapet anti-retour RVP 25 est le bon choix pour votre application. Plusieurs autres types de vannes offrent un contrôle de débit unidirectionnel, chacun avec des puissances différentes.
Les clapets anti-retour en ligne standard comme la série RV utilisent le même principe de base que le RVP 25 mais se connectent à des ports filetés au lieu d'être boulonnés à un collecteur. La série RV fonctionne bien pour les systèmes de tuyauterie simples, mais le clapet anti-retour RVP 25 permet d'économiser un espace considérable dans les conceptions de collecteurs. Vous pouvez regrouper plusieurs vannes RVP 25 dans un bloc compact au lieu de faire passer des tuyaux vers des vannes RV individuelles. Cela réduit les points de fuite et rend le système plus organisé. Cependant, si vous modernisez un système de canalisations existant, les vannes RV peuvent être plus faciles à installer que de les reconcevoir pour un montage sur collecteur.
Les clapets anti-retour pilotés offrent un port de contrôle supplémentaire qui vous permet d'ouvrir le clapet même en cas de pression inverse. Cette fonctionnalité est utile lorsque vous devez rétracter un cylindre verrouillé par un clapet anti-retour. Le clapet anti-retour RVP 25 ne dispose pas de cette fonction pilote, ce qui le rend plus simple et moins coûteux. Si vous avez absolument besoin d'un fonctionnement pilote, vous aurez besoin d'un type de vanne différent. Mais pour le contrôle de débit unidirectionnel de base, le clapet anti-retour RVP 25, plus simple, est plus fiable car il comporte moins de pièces susceptibles de tomber en panne.
Les clapets anti-retour à bille de fabricants comme Zentgraf réagissent très rapidement car la bille a moins de masse qu'un piston conique. Cette réponse rapide fonctionne bien dans les systèmes avec des changements de pression rapides. Cependant, les conceptions coniques telles que celles utilisées dans les unités de clapet anti-retour HYDAC RVP 25 assurent généralement une meilleure étanchéité car le cône offre une plus grande surface de contact avec le siège. La conception conique gère également les pressions élevées de manière plus fiable sur des millions de cycles. Votre choix entre la bille et le cône dépend si vous avez besoin d'une réponse plus rapide ou d'une meilleure étanchéité.
Les vannes proportionnelles offrent un contrôle de débit variable au lieu d'un simple fonctionnement tout ou rien. Ceux-ci sont complètement différents des clapets anti-retour et remplissent un objectif différent. Ne confondez pas les deux. Les vannes proportionnelles coûtent beaucoup plus cher et nécessitent des commandes électroniques. Le clapet anti-retour RVP 25 est un dispositif passif qui fonctionne automatiquement en fonction de la différence de pression. Cette simplicité le rend extrêmement fiable et adapté aux tâches de base de contrôle de flux.
Les soupapes de sûreté à ressort ressemblent aux clapets anti-retour mais remplissent une fonction différente. Les soupapes de sûreté protègent les systèmes de la surpression en s'ouvrant lorsque la pression dépasse une limite définie. Le clapet anti-retour RVP 25 fonctionne en fonction du sens du débit et non du niveau de pression. De nombreux systèmes utilisent les deux types de vannes ensemble. Le clapet anti-retour RVP 25 empêche le reflux tandis que les soupapes de décharge gèrent les pics de pression.
Tendances futures et intégration technologique
La technologie hydraulique continue d'évoluer et le clapet anti-retour RVP 25 s'adapte avec l'industrie. Certains fabricants proposent désormais des clapets anti-retour avec des capteurs intégrés qui surveillent le débit, la pression et la température. Ces vannes intelligentes se connectent aux réseaux industriels de l’Internet des objets, permettant une surveillance du système en temps réel. Bien que l'intégration de capteurs ne soit pas encore courante dans le RVP 25 en particulier, elle représente la direction que prend la technologie. La maintenance prédictive devient possible lorsque vous pouvez suivre les performances des vannes à distance.
Les progrès de la science des matériaux permettent aux composants hydrauliques de durer plus longtemps dans des environnements difficiles. Les nouveaux matériaux d’étanchéité résistent mieux aux températures plus élevées et aux fluides agressifs que le caoutchouc traditionnel. Les traitements de surface des corps de vanne offrent une meilleure résistance à la corrosion sans trop de coûts. À mesure que ces technologies évoluent, nous pouvons nous attendre à ce que les unités Check Valve RVP 25 répondent à des applications de plus en plus exigeantes.
La miniaturisation est une autre tendance affectant les vannes hydrauliques. À mesure que les équipements mobiles deviennent plus compacts, il existe une pression pour réduire les composants hydrauliques tout en conservant leurs performances. La conception montée sur collecteur du clapet anti-retour RVP 25 répond déjà mieux à ce besoin que les vannes en ligne traditionnelles. Les versions futures pourraient intégrer encore plus de fonctionnalités dans des packages plus petits grâce à des techniques de fabrication avancées telles que la fabrication additive.
Réflexions finales sur le clapet anti-retour RVP 25
Le clapet anti-retour RVP 25 représente une solution éprouvée et fiable pour le contrôle du débit unidirectionnel dans les systèmes hydrauliques moyenne pression. Sa conception simple offre des performances constantes dans une large gamme d'applications, des équipements de construction à la fabrication automatisée. La capacité de la vanne à gérer une pression allant jusqu'à 350 bars et un débit de 550 litres par minute la rend adaptée à une utilisation industrielle exigeante.
Choisir entre les fabricants revient à équilibrer les coûts et les exigences de qualité. HYDAC offre des performances haut de gamme et une disponibilité maximale. Zentgraf offre à l'ingénierie européenne une bonne personnalisation. Huade et Hengli offrent des performances fonctionnelles à des prix abordables. Toutes ces options vous offrent la flexibilité nécessaire pour adapter le choix de la vanne aux exigences du projet.
Une installation et un entretien appropriés garantissent une longue durée de vie. Montez le clapet anti-retour RVP 25 sur une surface de collecteur plane et propre avec des boulons correctement serrés. Gardez le liquide hydraulique propre et dans la plage de température spécifiée. Vérifiez périodiquement la pression d'ouverture et remplacez les joints toriques pendant les intervalles d'entretien majeurs.
Pour des spécifications détaillées et des modèles CAO, visitez les sites Web des fabricants comme le site officiel d'HYDAC ou les plateformes d'ingénierie comme DirectIndustry. Si vous êtes prêt à acheter, des fournisseurs comme ValinOnline, Motion Industries et Made-in-China proposent diverses options de tarification. Que vous conceviez un nouveau système ou que vous remplaciez une vanne usée, le clapet anti-retour RVP 25 offre des performances éprouvées sur lesquelles vous pouvez compter.
