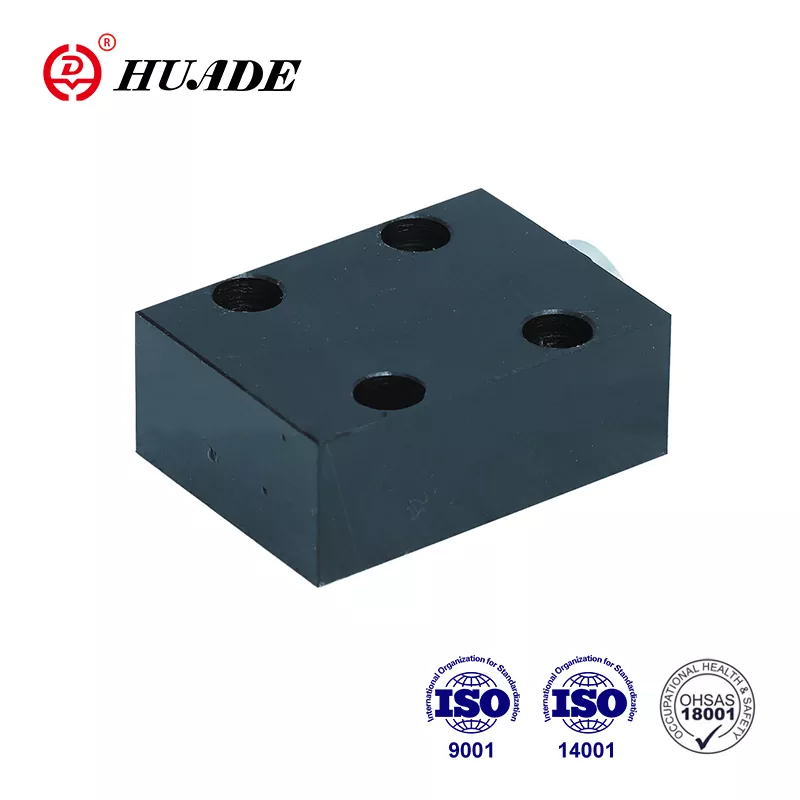

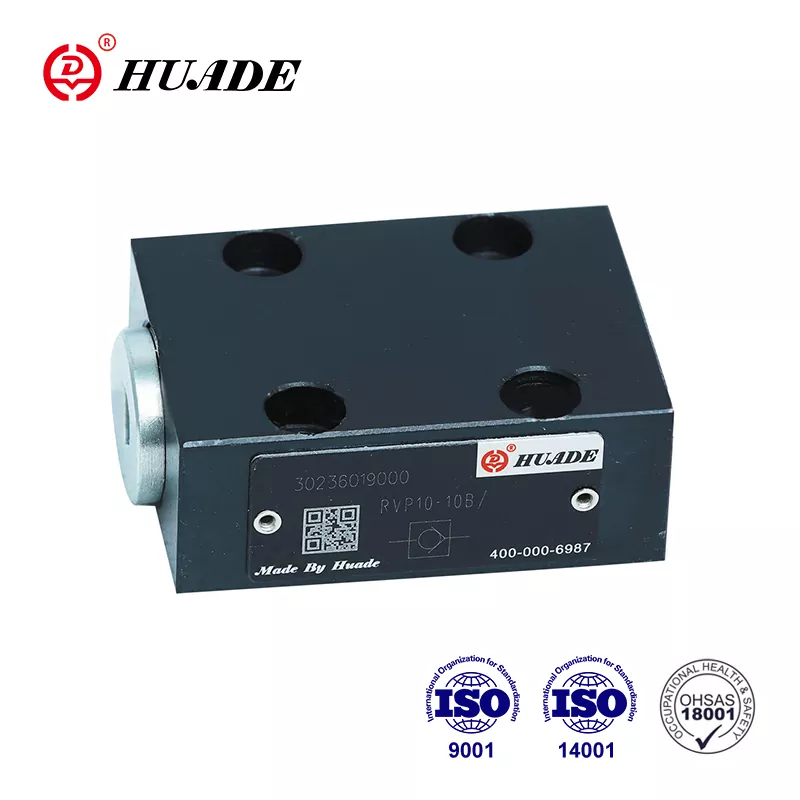

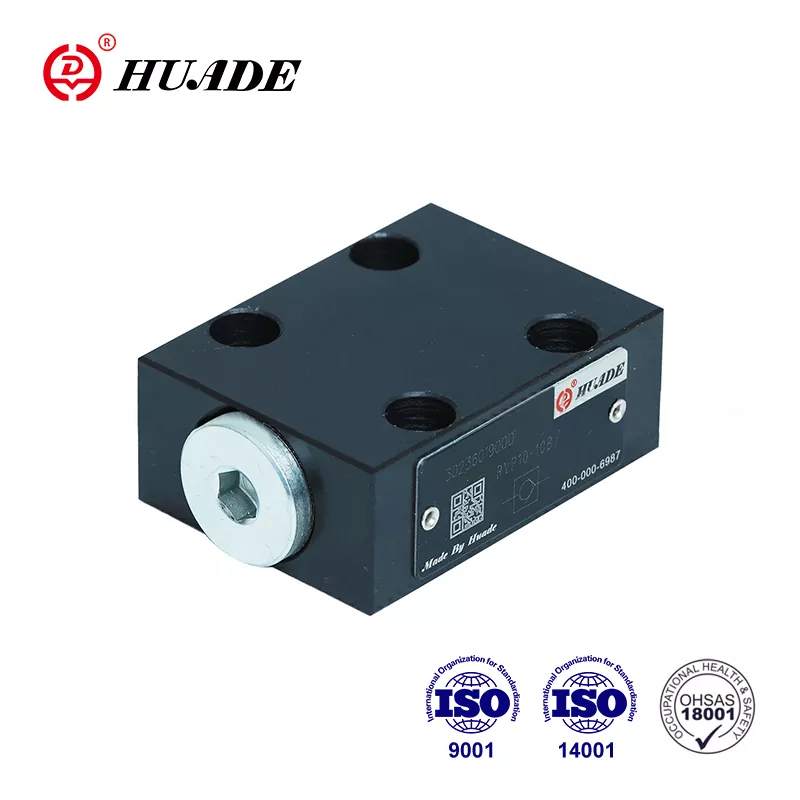

Coopération stratégique entre les gouvernements chinois et allemand en 1979, Huade a intégré la technologie de pointe de Rexroth. Le clapet anti-retour Huade® RVP 12 est compatible avec le RVP 12 de Rexroth. Les produits de Huade sont conformes aux normes internationales, à savoir ISO9001, ISO14001 et OH SAS18001. L'usine met une grande importance sur la qualité avec un bon système d'inspection pour garantir une excellente qualité de tous les clapets anti-retour RVP 12 avant de quitter l'usine. Les produits Huade peuvent être largement utilisés dans l’industrie militaire et dans d’autres domaines en Chine. C'est une marque fiable en Chine.
|
Données techniques |
|||||||||
|
Taille |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Pression de fonctionnement, max (MPa) |
31.5 |
||||||||
|
Pression d'ouverture (MPa) |
0.05 |
||||||||
|
Fluide sous pression |
huiles minérales ou ester de phosphate |
||||||||
|
Plage de température du fluide sous pression (℃) |
-30～+80 |
||||||||
|
Plage de viscosité (mm2/s) |
2,8 ~ 500 |
||||||||
|
Position de fixation |
facultatif |
||||||||
|
Poids (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Caractéristiques:
▶ Connexion de l'embase
▶ Fermeture sans fuite dans un sens
Application:
Le clapet anti-retour RVP 12 est principalement utilisé à la sortie de la pompe comme clapet anti-retour et clapet de dérivation.
Le clapet anti-retour RVP 12 est une structure de clapet à clapet avec une faible perte de pression. Le diagramme de structure est comme indiqué ci-dessous. Il a pour tâche de fermer de préférence un écoulement sans fuite dans un sens et de permettre un écoulement libre dans le sens opposé. Il comprend essentiellement le boîtier (1), le clapet (2), le ressort de compression (3) et le siège de ressort (4). ). La course du clapet (2), qui est guidé sur son diamètre extérieur, est limitée par une butée mécanique. Le ressort de compression intégré (3) soutient le mouvement de fermeture. De plus, le ressort de compression (3) maintient le clapet (2) en position fermée même lorsqu'il n'y a pas de débit à travers la vanne.
Symbole
Diagramme structurel
①Boîtier ②Poppet ③Ressort ④Siège à ressort
1. Le liquide doit être filtré. La finesse minimale du filtre est de 20 ㎛.
2. Le réservoir doit être hermétique et un filtre à air doit être installé à l'entrée d'air.
3. Produits sans sous-plaque à la sortie de l'usine, si besoin, veuillez commander spécialement.
4. Les vis de fixation de la vanne doivent être de niveau haute intensité (classe 10.9). Veuillez les sélectionner et les utiliser en fonction des paramètres répertoriés dans le livre d'échantillons.
5. La rugosité de la surface liée à la valve doit être de 0,8.
6. La finition de surface de la pièce d'accouplement doit être de 0,01/100 mm.
