Ce guide complet explique la technologie de commande proportionnelle hydraulique en termes simples, couvrant tout, des principes de fonctionnement de base aux applications avancées de servocommande.
Qu'est-ce qu'une vanne proportionnelle hydraulique ?
Une vanne proportionnelle hydraulique est un dispositif électro-hydraulique qui convertit les signaux d'entrée électriques en sorties hydrauliques proportionnelles. Contrairement aux simples électrovannes marche/arrêt, les vannes proportionnelles offrent un contrôle continu et variable du débit, de la pression et de la direction du fluide. Pour un aperçu complet, voirqu'est-ce qu'une vanne proportionnelle.
Principales caractéristiques :
- Convertit les signaux électriques analogiques (0-10 V, 4-20 mA) en contrôle hydraulique précis
- Fournit un positionnement infini entre les états complètement ouvert et fermé
- Permet des mouvements fluides et progressifs de la machine
- S'intègre parfaitement aux systèmes de contrôle PLC et aux réseaux d'automatisation
Considérez-le comme un variateur de puissance hydraulique, vous offrant un contrôle exact au lieu de simplement "pleine puissance" ou "arrêt".
Comment fonctionnent les vannes proportionnelles hydrauliques :Le processus de contrôle
Principe de fonctionnement de base
Le contrôleur de vanne envoie un signal électrique analogique (généralement 0-10 V CC ou boucle de courant 4-20 mA) à l'actionneur solénoïde proportionnel.
Le solénoïde proportionnel convertit le courant électrique en force magnétique. Courant plus élevé = champ magnétique plus fort = force d'actionnement plus grande.
La force magnétique déplace le tiroir de la vanne contre la résistance du ressort. La position de la bobine correspond directement à la force du signal d’entrée.
Le mouvement du tiroir fait varier l'ouverture de l'orifice hydraulique, contrôlant le débit, la pression ou les chemins d'écoulement directionnels.
Les capteurs de position LVDT ou les transducteurs de pression fournissent un retour en temps réel à l'amplificateur de vanne pour un servocommande précis.
Technologies de contrôle avancées
Modulation de largeur d'impulsion (PWM) :Réduit la consommation d'énergie et la génération de chaleur tout en maintenant un contrôle précis de la force.
Fréquence de tramage :De petites oscillations (généralement 100-300 Hz) surmontent le frottement statique et améliorent la résolution de la vanne à ±0,1 % de la pleine échelle.
Rampe du signal :Les changements d'entrée progressifs évitent les chocs hydrauliques et garantissent une accélération/décélération fluide de l'actionneur.
Spécifications techniques et paramètres de performance
Mesures de performances critiques
| Paramètre | Gamme typique | Haute performance |
|---|---|---|
| Capacité de débit | 10-500 L/min | Jusqu'à 2 000 L/min |
| Pression de fonctionnement | 210-350 bars | OIN 19/16/13 |
| Temps de réponse | 50-200 ms | 15-50 ms |
| Linéarité | ±3-5% | ±1% |
| Hystérèse | 2-5% | <1% |
| Résolution | 0,5-1% | 0,1% |
| Réponse en fréquence | 10-50 Hz | 100+Hz |
Compatibilité des signaux
Contrôle de tension :±10 V, 0-10 V CC
Contrôle actuel :4-20mA, 0-20mA
Protocoles numériques :CANopen, EtherCAT, IO-Link, Profinet
Types de commentaires :LVDT, potentiomètre, transducteur de pression
Types de vannes de commande proportionnelles
1. Vannes de contrôle de débit proportionnelles
Fonction:Réguler le débit volumétrique pour contrôler la vitesse
Desenvolvimentos Futuros e Tendências da IndústriaMachines-outils CNC, actionneurs robotiques, systèmes de convoyeurs
Plage de débit :5-500 L/min avec une précision de ±2 %

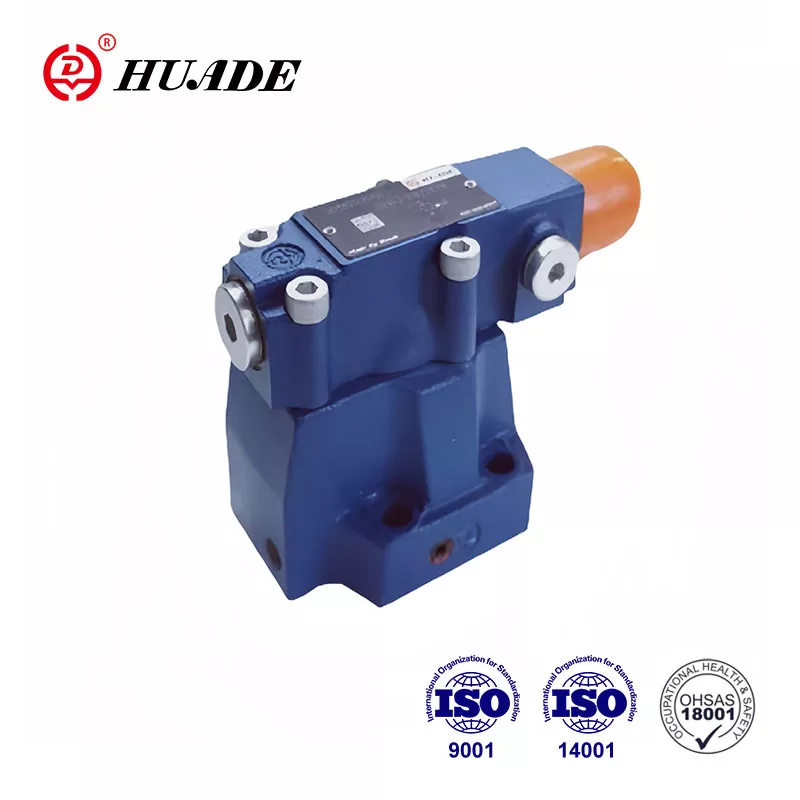

2. Soupapes de surpression/réduction proportionnelles
Fonction:Maintenir une pression constante ou limiter la pression maximale du système
Desenvolvimentos Futuros e Tendências da IndústriaMoulage par injection, tests de matériaux, systèmes de serrage
Plage de pression:5-350 bar avec une précision de régulation de ±1 %
3. Vannes de commande directionnelles proportionnelles
Fonction:Contrôler simultanément la direction et le débit du flux
Configurations :4/3 voies, 4/2 voies avec contrôle de débit proportionnel
Desenvolvimentos Futuros e Tendências da IndústriaHydraulique mobile, automatisation industrielle, servopositionnement
4. Vannes servo-proportionnelles à deux étages
Fonction:Applications à haut débit avec une précision de niveau servo
Étape pilote :Une petite servovalve contrôle le tiroir de l'étage principal
Desenvolvimentos Futuros e Tendências da IndústriaLaminoirs d'acier, grandes presses, systèmes de direction marins
Vannes proportionnelles, servo et standard : comparaison technique
| Spécification | Vanne standard | Vanne proportionnelle | Servovalve |
|---|---|---|---|
| Résolution de contrôle | Marche/Arrêt uniquement | 0,1-1% | 0,01-0,1% |
| Réponse en fréquence | N / A | 10-50 Hz | 100-500 Hz |
| Chute de pression | 5-20 barres | 5-15 barres | 3-10 barres |
| Tolérance aux contaminations | OIN 16/14/11 | OIN 19/16/13 | OIN 16/14/11 |
| Facteur de coût | 1x | 3-5x | 8-15x |
| Intervalle d'entretien | 2000 heures | 3000-5000 heures | 1000-2000 heures |
Applications avancées et cas d’utilisation industrielle
Automatisation de la fabrication
- Moulage par injection :Contrôle de la pression à ±0,5 % pour une qualité constante des pièces
- Formage des métaux :Contrôle de force jusqu'à 5000 tonnes avec régulation de pression proportionnelle
- Lignes d'assemblage :Adaptation de vitesse entre plusieurs actionneurs à ± 1 %
Équipement mobile
- Contrôle de l'excavatrice :Temps de réponse du joystick à la valve <100 ms pour le confort de l'opérateur
- Opérations de grue :Contrôle de pression à détection de charge pour l'efficacité énergétique
- Machines agricoles :Commande de pompe à cylindrée variable pour les applications de prise de force
Aéronautique et Défense
- Simulateurs de vol :Contrôle de la plateforme de mouvement avec une précision de positionnement de ±0,1 mm
- Systèmes aéronautiques :Actionnement du train d’atterrissage et des gouvernes de vol
- Équipement d'essai :Tests de fatigue avec contrôle précis de la force et de la fréquence
Intégration et mise en réseau du système de contrôle
Intégration API
La plupart des vannes proportionnelles s'interfacent avec les automates programmables via :
- E/S analogiques :Boucles de courant 4-20 mA ou signaux de tension ±10 V
- Amplificateurs à lampes :Convertir les sorties PLC en signaux de commande de vanne appropriés
- Électronique embarquée (OBE) :L'électronique de commande intégrée simplifie le câblage
Protocoles de communication industrielle
- EtherCAT :Ethernet en temps réel pour les applications d'asservissement à grande vitesse
- CANopen :Contrôle distribué dans les équipements mobiles et industriels
- Lien IO :Communication point à point pour l'intégration de capteurs intelligents
- Profinet/Profibus :Compatibilité de l'écosystème d'automatisation Siemens
Algorithmes de contrôle en boucle fermée
- Contrôle PID :Contrôle de rétroaction proportionnel-intégral-dérivé
- Feed-Forward :Contrôle anticipatif pour une réponse dynamique améliorée
- Contrôle adaptatif :Paramètres d'auto-ajustement pour différentes conditions de charge
Procédures de dépannage et de diagnostic
Stratégies de maintenance prédictive
Spool Sticking (80 % des échecs)
Cause:Liquide hydraulique contaminé ou accumulation de vernis
Solution:Rincer le système, remplacer les filtres, maintenir la propreté ISO 19/16/13
Prévention:Remplacement du filtre toutes les 500 heures, analyse des fluides
Dérive du signal/perte de linéarité
Cause:Effets de la température, vieillissement des composants, interférences électriques
Solution:Recalibrage, blindage EMI, compensation de température
Procédure d'essai :Contrôle de linéarité en 5 points avec instrumentation calibrée
Temps de réponse lent
Cause:Fuite interne, pression d'alimentation insuffisante, problèmes électriques
Solution:Remplacement des joints, optimisation de la pression, réglage de l'amplificateur
Mesures:Test de réponse échelonnée avec surveillance par oscilloscope
Stratégies de maintenance prédictive
- Analyse des vibrations :Détecter l'usure mécanique des composants de vannes
- Analyse d'huile :Surveiller les niveaux de contamination et l’épuisement des additifs
- Imagerie thermique :Identifier les problèmes de connexion électrique
- Tendances des performances :Suivez le temps de réponse et la dégradation de la précision
Critères de sélection et directives de dimensionnement
Exigences de débit
Calculer le débit requis :
- Q = Débit (L/min)
- A = Surface de l'actionneur (cm²)
- V = Vitesse souhaitée (m/min)
- η = Efficacité du système (0,85-0,95)
Valve de taille pour 120-150% du débit calculé pour un contrôle optimal.
Pressions nominales
- Pression du système :Valeur nominale de la vanne ≥ 1,5 × pression maximale du système
- Chute de pression :Maintenir 10 à 15 bars à travers la vanne pour un bon contrôle
- Contre-pression :Tenir compte des restrictions de ligne de retour lors du dimensionnement
Considérations environnementales
- Plage de température :Standard (-20°C à +80°C), options haute température disponibles
- 100+HzConformité CEI 60068-2-6 pour les applications mobiles
- Protection IP :Indices IP65/IP67 pour les environnements difficiles
- Protection contre les explosions :Certification ATEX/IECEx pour zones dangereuses
Tendances futures de la technologie des vannes proportionnelles
Intégration de l'Industrie 4.0
- Connectivité IoT :Surveillance sans fil et analyses basées sur le cloud
- Apprentissage automatique :Algorithmes prédictifs pour des performances optimales
- Jumeau numérique :Modèles de vannes virtuelles pour la simulation du système
- Chaîne de blocs :Dossiers de maintenance sécurisés et authentification des pièces
Matériaux et conception avancés
- Fabrication additive :Géométries internes complexes pour des caractéristiques d'écoulement améliorées
- Matériaux intelligents :Alliages à mémoire de forme pour un contrôle adaptatif
- Nanotechnologie :Använd hårdare material eller skyddande beläggningar
- Conception bio-inspirée :Optimisation de la dynamique des fluides à partir de la nature
Focus sur la durabilité
- Récupération d'énergie :Circuits régénératifs à contrôle proportionnel
- Fluides biodégradables :Compatibilité avec l'hydraulique respectueuse de l'environnement
- Analyse du cycle de vie :Conception pour la recyclabilité et un impact environnemental réduit
- Optimisation de l'efficacité :Contrôle piloté par l'IA pour une consommation d'énergie minimale
Analyse coûts-avantages et considérations relatives au retour sur investissement
Investissement initial par rapport aux économies d'exploitation
Calcul de récupération typique :
Prime pour valve proportionnelle : 2 000 à 5 000 $
Économies d'énergie : 15 à 30 % de la consommation d'énergie hydraulique
Maintenance réduite : 25 % d'appels de service en moins
Productivité améliorée : réduction du temps de cycle de 10 à 15 %
ROI moyen : 12 à 24 mois dans les applications à forte utilisation
Algorithmes de contrôle en boucle fermée
- Consommation d'énergie :Systèmes à débit variable ou fixe
- Coûts d'entretien :Stratégies de maintenance planifiée ou réactive
- Réduction des temps d'arrêt :Capacités de maintenance prédictive
- Qualité du produit :Investissement initial par rapport aux économies d'exploitation
Conclusion
Les vannes proportionnelles hydrauliques représentent une technologie essentielle reliant la puissance hydraulique traditionnelle aux systèmes de commande électroniques modernes. Leur capacité à fournir un contrôle précis et continu les rend essentiels pour les applications exigeant précision, efficacité et bon fonctionnement.
Points clés à retenir pour la mise en œuvre :
- Adaptez soigneusement les spécifications de la vanne aux exigences de l'application
- Investissez dans une conception appropriée du système et dans la propreté des fluides
- Plan d'intégration avec les architectures de contrôle existantes
- Tenir compte des exigences de maintenance et de support à long terme
À mesure que la fabrication évolue vers plus d'automatisation et de précision, la technologie des vannes proportionnelles continue d'évoluer avec des diagnostics plus intelligents, une meilleure connectivité et des capacités de performances améliorées.
Qu'il s'agisse de mettre à niveau des équipements existants ou de concevoir de nouveaux systèmes, comprendre la technologie des vannes proportionnelles permet d'optimiser les performances du système hydraulique tout en se préparant aux futures exigences d'intégration de l'Industrie 4.0.
