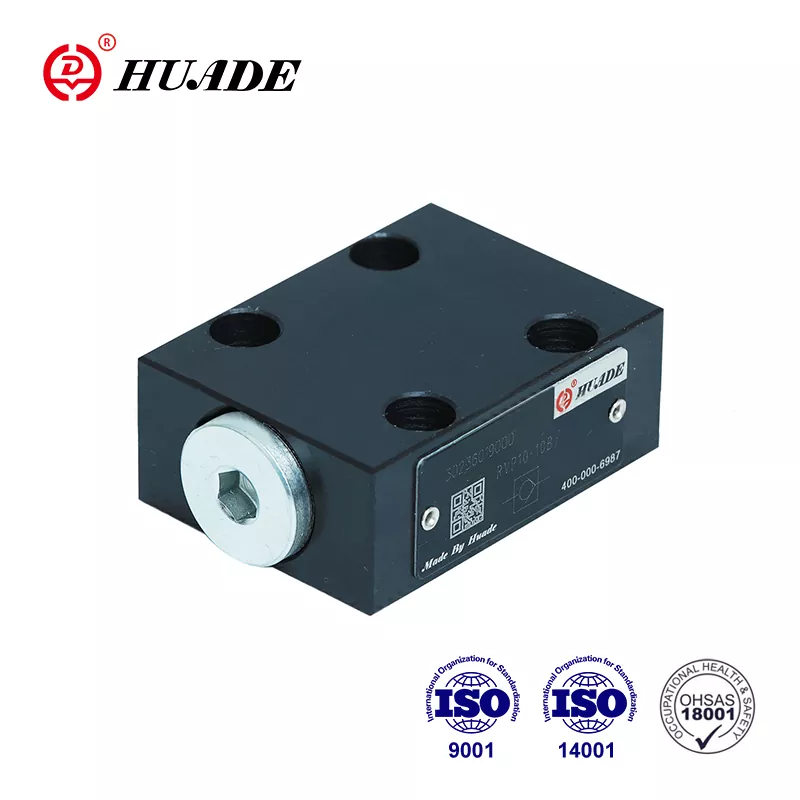

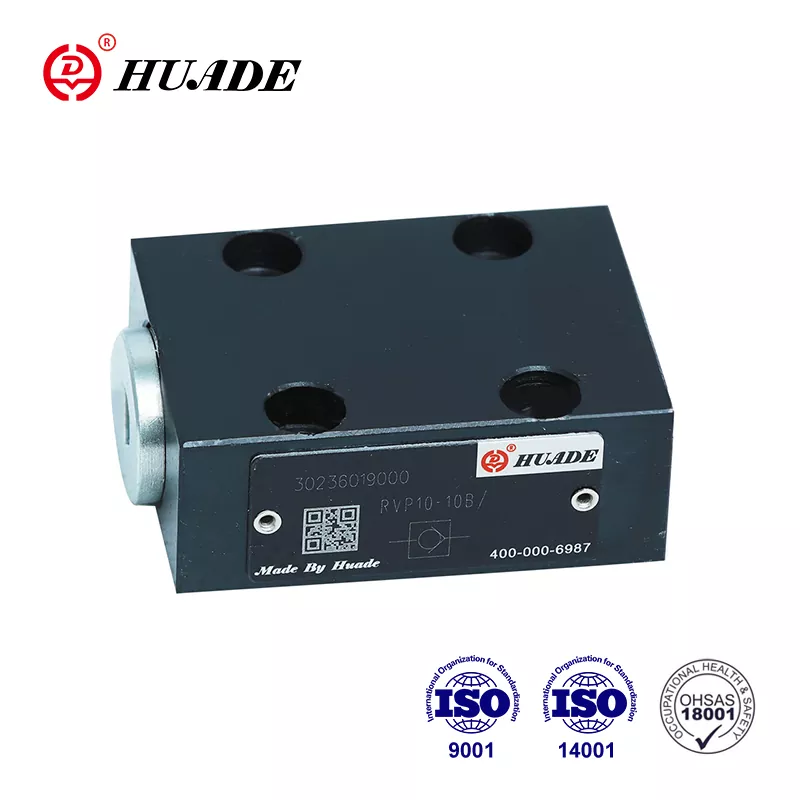

En tant que principal fabricant chinois de technologies de transmission et de contrôle hydrauliques, Huade coopère avec Rexroth depuis plus de 7 ans à partir de 1979. Le clapet anti-retour Huade® RVP 16 peut remplacer complètement le RVP 16 de Rexroth. Les produits de Huade répondent aux normes internationales, à savoir ISO9001, ISO14001 et OH SAS18001. L'usine dispose d'un bon système d'inspection pour garantir une excellente qualité de tous les produits avant de quitter l'usine. Le clapet anti-retour Huade® RVP 16 peut être largement utilisé dans les machines d'ingénierie et de construction, la métallurgie, les machines-outils, la protection de l'environnement, la construction navale, l'aérospatiale, le transport ferroviaire, le pétrole et la pétrochimie, l'industrie militaire et d'autres domaines. Il s'agit d'une marque nationale bien connue en Chine.
|
Données techniques |
|||||||||
|
Taille |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Pression de fonctionnement, max (MPa) |
31.5 |
||||||||
|
Pression d'ouverture (MPa) |
0.05 |
||||||||
|
Fluide sous pression |
huiles minérales ou ester de phosphate |
||||||||
|
Plage de température du fluide sous pression (℃) |
-30～+80 |
||||||||
|
Plage de viscosité (mm2/s) |
2,8 ~ 500 |
||||||||
|
Position de fixation |
facultatif |
||||||||
|
Poids (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Caractéristiques:
▶ Connexion de l'embase
▶ Fermeture sans fuite dans un sens
Application:
Le clapet anti-retour RVP 16 est principalement utilisé à la sortie de la pompe comme clapet anti-retour et clapet de dérivation.
Il s'agit d'une structure de valve à clapet avec une faible perte de pression. Les symboles et le diagramme de structure sont illustrés ci-dessous. Ce clapet anti-retour RVP 16 a pour tâche de fermer de préférence un écoulement sans fuite dans un sens et de permettre un écoulement libre dans le sens opposé. Il comprend essentiellement le boîtier (1), le clapet (2), le ressort de compression (3) et siège à ressort(4). La course du clapet (2), qui est guidé sur son diamètre extérieur, est limitée par une butée mécanique. Le ressort de compression intégré (3) soutient le mouvement de fermeture. De plus, le ressort de compression (3) maintient le clapet (2) en position fermée même lorsqu'il n'y a pas de débit à travers la vanne.
Symbole
Diagramme structurel
①Boîtier ②Poppet ③Ressort ④Siège à ressort
1. Le liquide doit être filtré. La finesse minimale du filtre est de 20 ㎛.
2. Le réservoir doit être hermétique et un filtre à air doit être installé à l'entrée d'air.
3. Produits sans sous-plaque à la sortie de l'usine, si besoin, veuillez commander spécialement.
4. Les vis de fixation de la vanne doivent être de niveau haute intensité (classe 10.9). Veuillez les sélectionner et les utiliser en fonction des paramètres répertoriés dans le livre d'échantillons.
5. La rugosité de la surface liée à la valve doit être de 0,8.
6. La finition de surface de la pièce d'accouplement doit être de 0,01/100 mm.
