Pression de contrôle de bus Fermer la boucle de décharge proportionnelle Release du produit

Pression de contrôle des bus Valve de décharge proportionnelle en boucle fermée, utilisée pour contrôler la pression de travail du système hydraulique et peut jouer un rôle protecteur dans l'actionneur. Sur la base de la soupape de pression proportionnelle de contrôle en boucle ouverte traditionnelle, la rétroaction de la pression est ajoutée pour atteindre le contrôle en boucle fermée et la précision de contrôle de la pression et la vitesse de réponse sont améliorées. Facultatif avec l'interface de bus, la précision de pression de contrôle du bus est plus élevée, la sortie de pression est linéaire, la précision de pression est déterminée par la précision du capteur de pression. Convient pour la presse à forgeage, la pression en céramique et d'autres occasions de contrôle de la pression de haute précision.

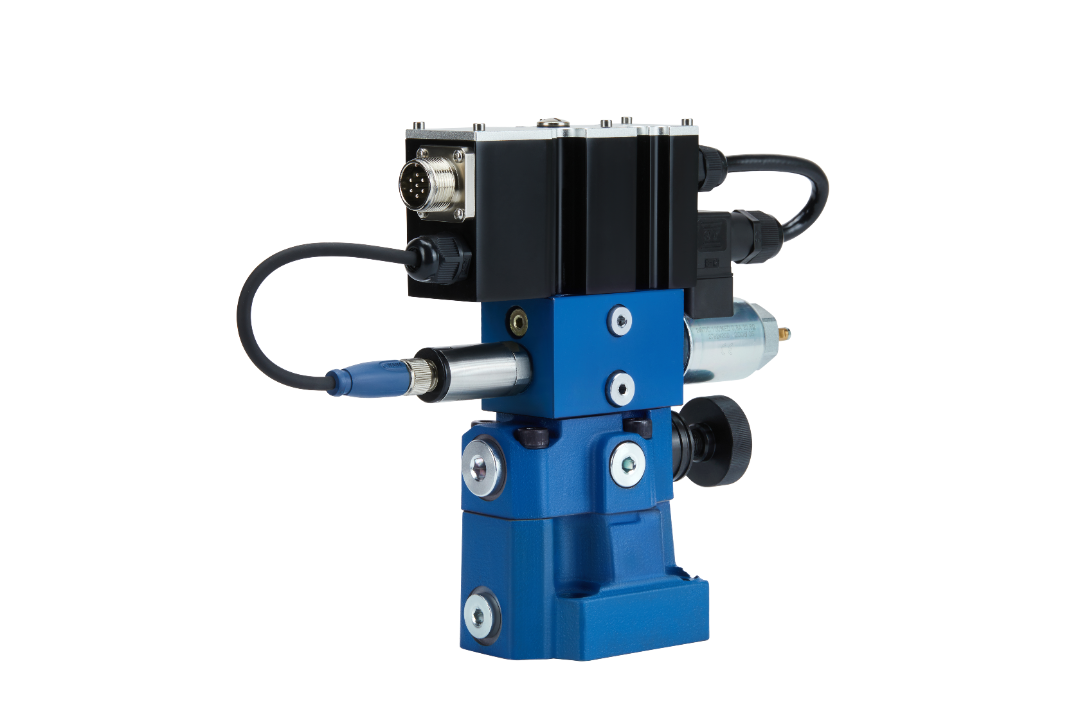

Pression de commande de bus Fermer Loop Proportional Relief Valve - Picture réelle

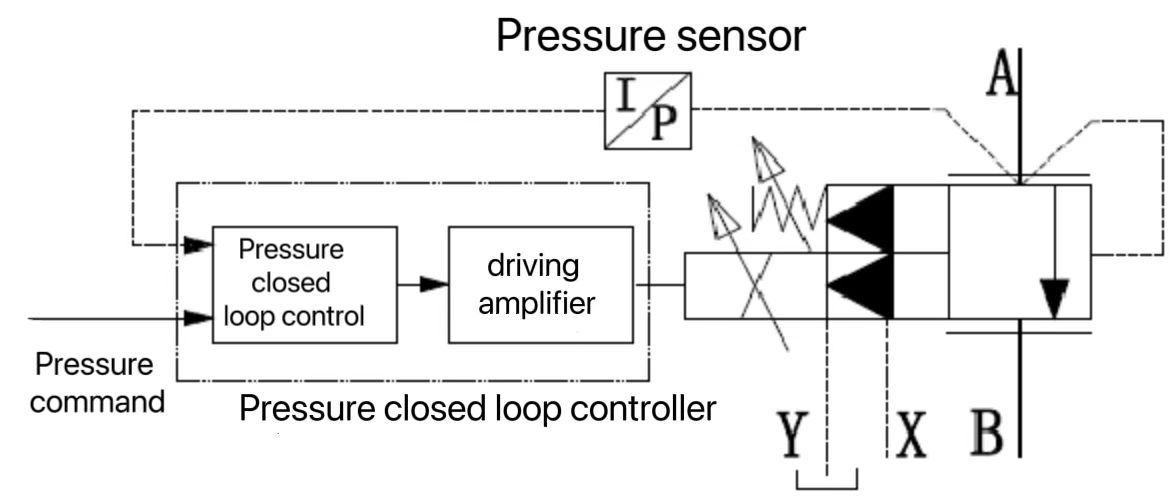

Pression de commande de bus Boucle fermée Valve de décharge proportionnelle - Diagramme schématique

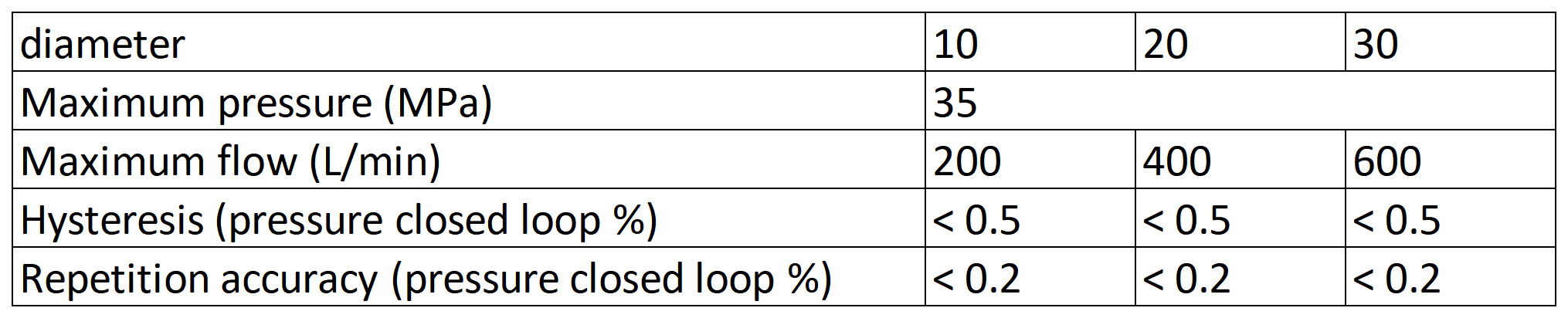

1, pression de travail maximale: 35MPA;

2, le débit maximal: 600L / min;

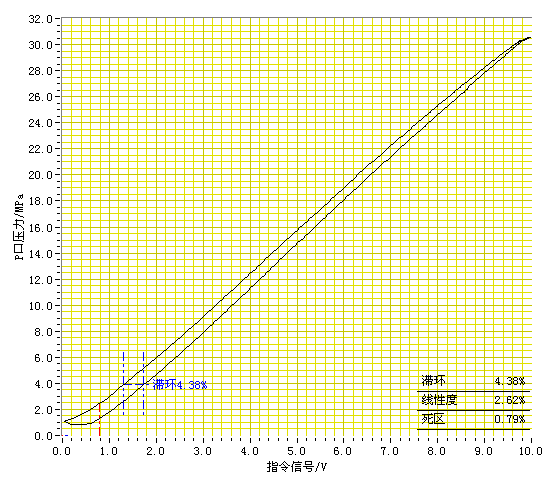

3, hystérésis (% de pression d'ajustement maximum): ± 0,5;

4, précision de répétition (% de pression d'ajustement maximale): ± 0,2;

5, linéarité (% de pression de réglage maximum): ± 1.

Caractéristiques du produit

1. Drive électromagnéaire proportionnel de connexion filetée;

2. Contrôle de la boucle fermée avec pression;

3. Contrôleur électronique intégré avec interface de bus en option;

4. Des signaux d'instruction peuvent être fournis par analogue ou bus standard.
