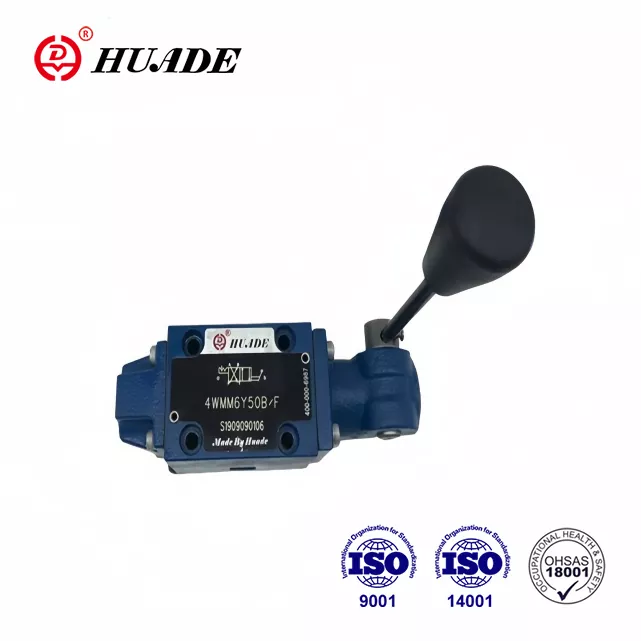

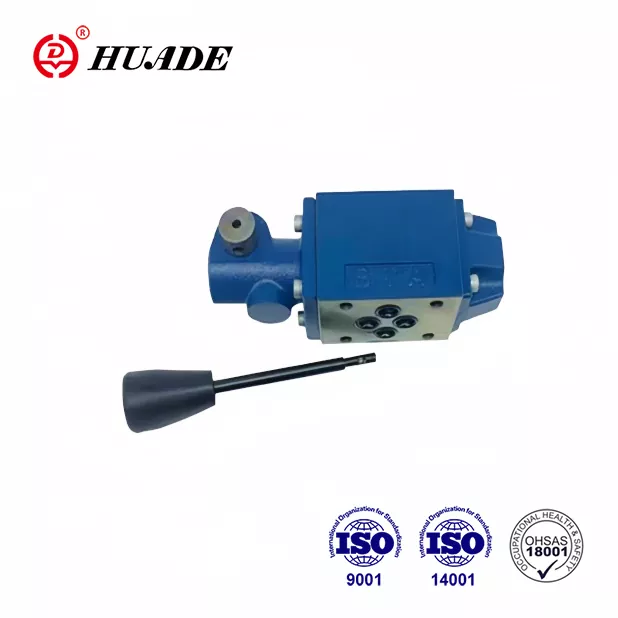

Lorsque vous travaillez avec des systèmes hydrauliques nécessitant une commande manuelle fiable, le distributeur directionnel WMM 6 s'impose comme un choix pratique. Cette vanne, fabriquée par Bosch Rexroth, est utilisée par les industries du monde entier depuis des décennies. Il est conçu pour contrôler le débit du fluide hydraulique avec précision, aidant ainsi les opérateurs à tout gérer, des machines industrielles aux équipements mobiles.
Le WMM 6 appartient à une famille de valves directionnelles à commande manuelle qui respectent les normes internationales. Ce qui rend cette vanne particulièrement utile est son fonctionnement simple combiné à une construction robuste. Les ingénieurs et les techniciens apprécient la façon dont il gère les applications à moyenne et haute pression sans nécessiter de systèmes électriques complexes ni de sources d'alimentation externes.
Comprendre les bases de la conception WMM 6
La valve de commande directionnelle WMM 6 fonctionne via un mécanisme à tiroir coulissant à l'intérieur d'un boîtier usiné avec précision. Lorsque vous déplacez le levier manuel, le tiroir change de position, ouvrant et fermant des passages spécifiques pour le fluide hydraulique. Cette méthode de fonctionnement direct signifie qu'il n'y a aucun délai entre votre entrée et la réponse de la vanne.
Le corps de vanne se monte directement sur une embase suivant la norme CETOP 3, également connue sous le nom d'interface NG6 ou ISO 4401-03. Cette standardisation rend l'installation simple et permet à la vanne de s'adapter aux systèmes hydrauliques existants sans modifications personnalisées. Le boîtier est généralement fabriqué en acier zingué, offrant une excellente résistance à la corrosion, même dans des environnements exigeants.
À l'intérieur de la vanne, vous trouverez des bobines soigneusement conçues avec des zones d'étanchéité qui minimisent les fuites internes. Ces bobines se présentent sous différentes configurations, chacune identifiée par une lettre de symbole spécifique. Le mécanisme de rappel par ressort garantit que la vanne revient à sa position neutre lorsque vous relâchez le levier, ce qui est essentiel pour un fonctionnement sûr.
Des spécifications techniques qui comptent
La vanne de régulation directionnelle WMM 6 gère des pressions jusqu'à 315 bars sur ses ports principaux, avec un débit maximum de 60 litres par minute. Ces spécifications le rendent adapté aux vérins et moteurs hydrauliques de taille moyenne. Le port du réservoir peut supporter jusqu'à 160 bars, ce qui est suffisant pour la plupart des applications standard.
La plage de température de fonctionnement s'étend de moins 30 à plus 80 degrés Celsius lors de l'utilisation de joints NBR standard. Pour les applications impliquant des températures plus élevées ou des fluides résistants aux produits chimiques, la vanne est disponible avec des joints FKM codés comme variante V. La vanne maintient ses performances sur une large plage de viscosité, de 2,8 à 500 millimètres carrés par seconde, bien que des performances optimales soient obtenues autour de 46 mm²/s en utilisant des huiles hydrauliques standard comme HLP46.
L'ensemble de vanne complet pèse environ 1,4 kilogramme pour la version à trois positions et 1,6 kilogramme lorsqu'il est équipé d'un mécanisme de détente à cliquet. Le levier manuel nécessite environ 20 à 30 newtons de force pour fonctionner, selon la pression du système et la configuration du tiroir. Ce niveau de force garantit un contrôle positif sans causer de fatigue à l'opérateur lors d'une utilisation prolongée.
Symboles de bobine et options de chemin de flux
Comprendre les symboles du tiroir est crucial lors de la sélection d'un distributeur directionnel WMM 6 pour votre application. Chaque symbole représente une configuration spécifique du chemin d'écoulement qui détermine le comportement de la vanne dans différentes positions. Le symbole est marqué directement sur le corps de la vanne pour une identification facile.
Le symbole E représente une configuration à centre fermé où tous les ports sont bloqués en position neutre. Cette conception est idéale lorsque vous devez maintenir un vérin hydraulique en position sans dérive. Lorsque vous déplacez le levier en position A, la pression s'écoule vers le port A tandis que le port B se connecte au réservoir, et vice versa pour la position B.
Le symbole M présente une conception à centre ouvert où les ports A et B se connectent au réservoir en position neutre tandis que le port de pression reste bloqué. Cette configuration est courante dans les applications de commutation directionnelle où vous souhaitez une accumulation minimale de pression au point mort. La capacité de débit a tendance à être plus élevée avec ce symbole par rapport aux autres.
Le symbole C offre une autre configuration populaire dans laquelle la pression se connecte au réservoir au point mort tandis que les ports de travail A et B sont bloqués. Cette conception permet d'éviter le glissement du moteur dans les applications où le maintien de la position est moins critique que la garantie que la pompe peut se décharger. Le symbole J fournit un centre tandem où la pression se connecte partiellement au réservoir et aux ports de travail, utile dans les applications spécifiques nécessitant une pression réduite au point mort.
Applications du monde réel et utilisation industrielle
La valve de commande directionnelle WMM 6 est largement utilisée dans les installations de fabrication où le contrôle manuel des fonctions hydrauliques est nécessaire. Les machines de moulage par injection intègrent souvent ces vannes pour les opérations d’ouverture et de fermeture des moules. La commande mécanique directe offre aux opérateurs un retour tactile que les commandes électroniques ne peuvent égaler.
Les équipements mobiles représentent un autre domaine d’application majeur. Les machines agricoles, les équipements de construction et les véhicules de manutention utilisent le WMM 6 pour les fonctions bénéficiant de la capacité de commande manuelle. La construction robuste de la vanne résiste aux vibrations et aux variations de température courantes dans les environnements mobiles.
Dans les zones dangereuses, la variante WMM 6 XC offre un fonctionnement antidéflagrant conforme aux directives ATEX. Cela rend la vanne adaptée aux opérations pétrolières et gazières, aux environnements miniers et aux installations de traitement chimique où des atmosphères inflammables peuvent être présentes. La version XC maintient les températures de surface en dessous de 100 degrés Celsius et répond aux exigences des équipements du groupe II catégorie 2G/D.
Les ateliers de maintenance et les bancs d'essai utilisent fréquemment la vanne de commande directionnelle WMM 6 pour le contrôle manuel lors des procédures de configuration et de dépannage. Le fonctionnement simple et les performances fiables de la vanne la rendent idéale pour les applications où les opérateurs ont besoin d'un contrôle précis sans procédures de programmation ou de configuration complexes.
Comparaison de WMM 6 avec des solutions alternatives
Au sein de la gamme de produits Bosch Rexroth, la vanne de régulation directionnelle WMM 6 côtoie d'autres vannes à commande manuelle qui répondent à des objectifs similaires mais avec des méthodes d'actionnement différentes. La série WMR 6 utilise un actionnement à rouleau ou à piston, ce qui la rend adaptée au contrôle séquentiel actionné par came. La variante WMD 6 est dotée d'un fonctionnement par bouton rotatif, offrant une installation plus compacte dans les applications à espace limité.
Pour les besoins de fonctionnement à distance, la série WMU 6 offre une commande pilote hydraulique au lieu d'un actionnement manuel direct. Cela permet le fonctionnement des vannes à distance à l'aide de petites vannes pilotes. Cependant, cela ajoute de la complexité au système et nécessite une source de pression pilote, dont le WMM 6 de base n'a pas besoin.

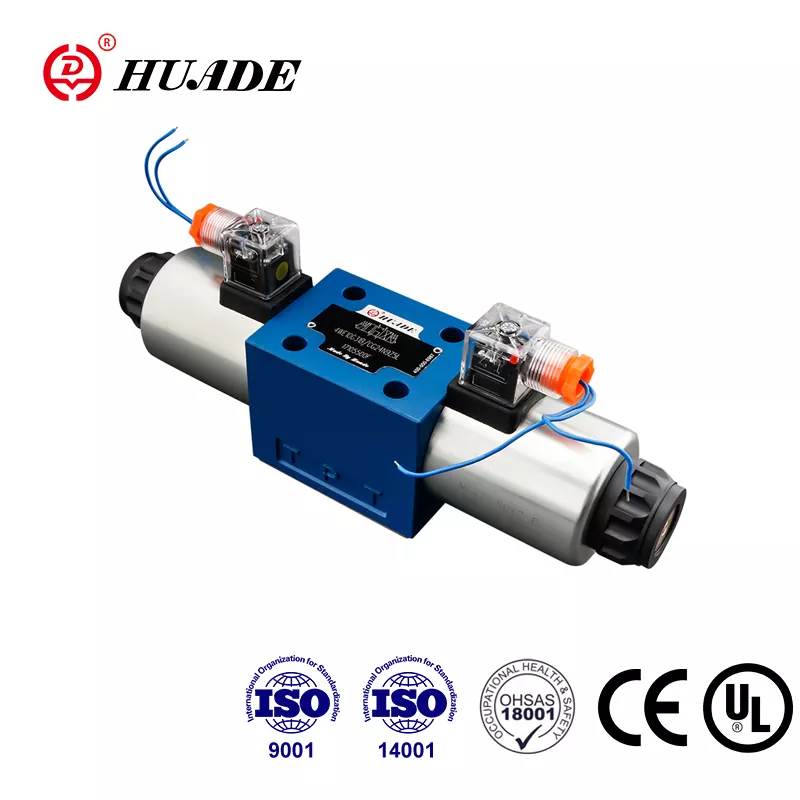

Les électrovannes comme la série 4WE 6 offrent des avantages en matière d'automatisation et d'intégration avec les systèmes de contrôle électronique. Ces distributeurs directionnels à commande électrique répondent aux signaux PLC et permettent un séquençage complexe. Cependant, ils nécessitent une alimentation électrique et coûtent généralement environ 20 % de plus que le WMM 6 manuel. La vanne manuelle fournit une sauvegarde fiable en cas de panne de courant.
La vanne de commande directionnelle WMM 6 offre une rentabilité pour les applications où le fonctionnement manuel est acceptable ou préféré. Sa simplicité se traduit par un coût initial inférieur, des besoins de maintenance réduits et une excellente fiabilité à long terme. L'absence de composants électriques élimine les problèmes d'interférences électromagnétiques ou de pannes électriques.
Directives d'installation et meilleures pratiques
L'installation correcte du distributeur WMM 6 commence par la préparation de la surface de la sous-plaque de montage. La surface doit être plane, propre et exempte de rayures ou de dommages pouvant provoquer des fuites. Appliquez une fine couche d'huile hydraulique sur les joints toriques avant l'installation pour éviter tout dommage lors du montage.
Montez la vanne à l'aide de quatre vis à tête creuse M5 avec un couple de serrage de 10 Newton-mètres. Suivez un schéma de serrage en diagonale pour garantir une répartition uniforme de la pression sur la surface de montage. La vanne peut être installée dans n'importe quelle orientation puisqu'elle fonctionne selon les principes du tiroir coulissant plutôt que selon des mécanismes dépendant de la gravité.
La filtration du système joue un rôle essentiel dans la longévité des vannes. Installez des filtres capables d'atteindre le code de propreté ISO 4406 20/18/15 ou mieux, ce qui correspond à une filtration d'environ 25 microns. La contamination est la principale cause d’usure prématurée des valves de commande directionnelles, c’est pourquoi le maintien d’une bonne propreté des fluides ne peut être surestimé.
Dans la mesure du possible, évitez d'utiliser le distributeur WMM 6 dans des applications à débit principalement unidirectionnel. Des forces d'écoulement déséquilibrées peuvent provoquer une usure accélérée et nécessiter l'installation de dispositifs de compensation de pression. Lorsqu'un fonctionnement dans un seul sens est inévitable, envisagez d'ajouter des inserts d'étranglement au niveau de l'orifice de pression pour réduire les forces d'écoulement et minimiser la déflexion du tiroir.
Considérations relatives à la maintenance et dépannage
L'inspection régulière de la vanne de commande directionnelle WMM 6 doit inclure la vérification des fuites externes autour du boîtier et des connexions des ports. De petites quantités d'infiltration peuvent indiquer des joints toriques usés qui doivent être remplacés. La plupart des kits de joints sont facilement disponibles et peuvent être installés sans outils spécialisés.
Le tiroir de la vanne doit se déplacer en douceur sur toute sa plage de mouvement, sans contrainte ni force excessive. Si la force de fonctionnement augmente sensiblement, cela peut indiquer une contamination de l'alésage de la bobine ou une usure des plages de la bobine. L'inspection interne nécessite de retirer la vanne du système et de la démonter conformément aux directives du fabricant.
Lorsque vous travaillez avec des fluides résistants au feu comme les types HFC, attendez-vous à une durée de vie des joints réduite par rapport au fonctionnement avec de l'huile minérale. Le distributeur WMM 6 reste compatible avec ces fluides, mais les intervalles de maintenance doivent être raccourcis de 30 à 50 pour cent. Assurez une précharge adéquate sur le port du réservoir lorsque vous utilisez des fluides HFC pour maintenir une bonne étanchéité.
Pour les applications en atmosphères explosives utilisant la variante XC, une vérification périodique du respect de la température de surface est recommandée. Tenir à jour des dossiers de service détaillés démontrant la conformité aux exigences ATEX. Toute modification ou réparation doit préserver les caractéristiques antidéflagrantes de l'ensemble de vannes.
Sélectionner la bonne configuration pour vos besoins
Le choix du modèle de vanne de commande directionnelle WMM 6 approprié nécessite un examen attentif des exigences de votre application. Commencez par déterminer le débit nécessaire et la pression de service maximale. Alors que la vanne gère jusqu'à 60 litres par minute et 315 bars, un fonctionnement en dessous des valeurs nominales maximales prolonge généralement la durée de vie.
Ensuite, sélectionnez le symbole de bobine qui correspond à vos exigences fonctionnelles. Si vous devez maintenir une charge en position, le symbole E indique la fuite interne la plus faible. Pour les applications où la pompe doit se décharger au point mort, le symbole C ou M pourrait être plus approprié. Examinez attentivement les diagrammes de flux pour vous assurer que le symbole sélectionné fournit le comportement de circuit souhaité.
Décidez si un mécanisme de détente est nécessaire pour votre application. La détente à cliquet en option maintient le levier dans la position sélectionnée sans nécessiter une intervention continue de l'opérateur. Cette fonctionnalité s'avère utile lorsqu'un actionneur doit rester étendu ou rétracté pendant des périodes prolongées, même si elle réduit légèrement la capacité de débit maximale.
Tenez compte de l'environnement d'exploitation lors de la spécification du matériau du joint. Les joints NBR standard fonctionnent bien pour la plupart des applications utilisant des fluides hydrauliques à base d'huile minérale. Les joints FKM codés V offrent une meilleure résistance aux températures élevées et à certains fluides synthétiques. Pour les applications en atmosphère explosive, spécifiez la variante XC avec la documentation de certification ATEX appropriée.
Compatibilité des fluides et intégration du système
Le distributeur WMM 6 fonctionne avec succès avec une large gamme de fluides hydrauliques. Les huiles minérales standards répondant aux spécifications DIN 51524 offrent une durée de vie et des performances excellentes. Les fluides hydrauliques biodégradables des catégories HETG et HEES sont également compatibles, ce qui rend la vanne adaptée aux applications sensibles à l'environnement.
Lorsque vous utilisez des fluides eau-glycol classés HFC, sachez que la durée de vie des composants peut être réduite par rapport au fonctionnement à l'huile minérale. Ces fluides offrent des avantages en matière de résistance au feu qui dépassent les considérations de maintenance dans de nombreuses applications. Les fluides à base d'eau nécessitent une attention particulière lors de la conception du système afin d'éviter la cavitation et d'assurer une lubrification adéquate des composants internes.
Les concepteurs de systèmes doivent tenir compte de la chute de pression à travers la vanne de commande directionnelle WMM 6 lors du calcul des exigences de la pompe. À un débit nominal de 60 litres par minute, attendez-vous à des chutes de pression allant de 5 à 15 bars selon le symbole du tiroir et le sens du débit. Cette perte de pression doit être prise en compte dans les calculs d’efficacité globale du système.
La vanne s'intègre facilement aux composants hydrauliques standard, notamment les pompes, les cylindres, les moteurs et les accumulateurs. Son interface de montage CETOP assure la compatibilité avec les embases de différents fabricants. Lors du remplacement de vannes plus anciennes, vérifiez que les tailles des orifices et les modèles de montage correspondent pour éviter les problèmes d'installation.
Développements futurs et tendances de l’industrie
Bien que le distributeur WMM 6 représente une technologie éprouvée, les développements en cours continuent d'améliorer ses capacités. Certains fabricants étudient l'intégration de capteurs qui fourniraient un retour de position sans compromettre la simplicité inhérente de la vanne. De tels développements pourraient permettre la surveillance de l’état tout en conservant le fonctionnement manuel comme principale méthode de contrôle.
La tendance vers la connectivité Industrie 4.0 affecte même les composants traditionnels comme les valves directionnelles manuelles. Les versions futures pourraient intégrer une surveillance sans fil du nombre de cycles, de la température de fonctionnement et des conditions de pression. Ces données pourraient soutenir les stratégies de maintenance prédictive sans nécessiter une refonte des systèmes hydrauliques existants.
Les réglementations environnementales continuent de stimuler la demande de fluides hydrauliques biodégradables et de réduction de la consommation d'énergie. La vanne de régulation directionnelle WMM 6 prend déjà en charge la plupart des fluides respectueux de l'environnement, ce qui la positionne bien pour répondre à ces exigences. Le développement en cours des matériaux d’étanchéité devrait encore améliorer la compatibilité avec les formulations de fluides émergentes.
Malgré les progrès du contrôle électronique, les vannes manuelles restent pertinentes pour les systèmes de secours, les opérations d'urgence et les applications où la simplicité et la fiabilité l'emportent sur les avantages de l'automatisation. La vanne de commande directionnelle WMM 6 continuera probablement à remplir ces rôles tout en intégrant progressivement des capacités de surveillance qui améliorent plutôt que remplacent son fonctionnement manuel de base.
Considérations relatives à l'approvisionnement et à la disponibilité
La valve de commande directionnelle WMM 6 est largement disponible auprès des distributeurs agréés Bosch Rexroth dans le monde entier. Les délais de livraison varient généralement d'une disponibilité immédiate pour les configurations courantes à plusieurs semaines pour les variantes spécialisées. Lors de la planification des installations ou de la maintenance du système, tenez compte du temps d'approvisionnement, en particulier pour les symboles de bobine les moins courants ou les versions antidéflagrantes.
Le prix varie en fonction de la configuration, les modèles de base commençant entre 100 et 300 euros pour les achats à l'unité. La tarification au volume réduit considérablement les coûts unitaires pour les projets nécessitant plusieurs vannes. Les distributeurs agréés peuvent fournir des devis détaillés basés sur des codes de modèles et des quantités spécifiques.
Lors de l'achat de la vanne de commande directionnelle WMM 6, vérifiez que les fournisseurs fournissent des produits Bosch Rexroth authentiques avec la documentation appropriée. Les composants hydrauliques contrefaits représentent un problème important sur certains marchés, compromettant potentiellement la sécurité et les performances du système. Demandez des certificats de conformité et vérifiez les numéros de pièces par rapport aux catalogues officiels.
La disponibilité du support technique doit être prise en compte dans la sélection du fournisseur. Les distributeurs possédant une expertise interne en hydraulique peuvent vous aider à répondre aux questions d'application, au dépannage et à la conception du système. Ce service à valeur ajoutée s'avère souvent plus important que de légères différences de prix, notamment pour les applications critiques ou les systèmes complexes.
Conclusion
La valve de commande directionnelle WMM 6 offre une commande manuelle fiable pour les systèmes hydrauliques dans diverses industries et applications. Sa conception éprouvée, son interface standardisée et sa construction robuste en font un choix pratique lorsqu'un contrôle direct par l'opérateur est souhaité ou requis. Comprendre les spécifications techniques, les options de configuration et les directives d'application appropriées garantit une intégration réussie dans votre système hydraulique.
Que vous conceviez un nouvel équipement, mettiez à niveau des systèmes existants ou spécifiiez des composants de remplacement, le WMM 6 mérite d'être pris en considération pour les applications de contrôle directionnel manuel. Sa combinaison de performances, de fiabilité et de rentabilité en a fait une solution standard dans l’industrie hydraulique. Avec une sélection, une installation et un entretien appropriés, cette vanne offre des années de service sans problème dans les applications hydrauliques exigeantes.
